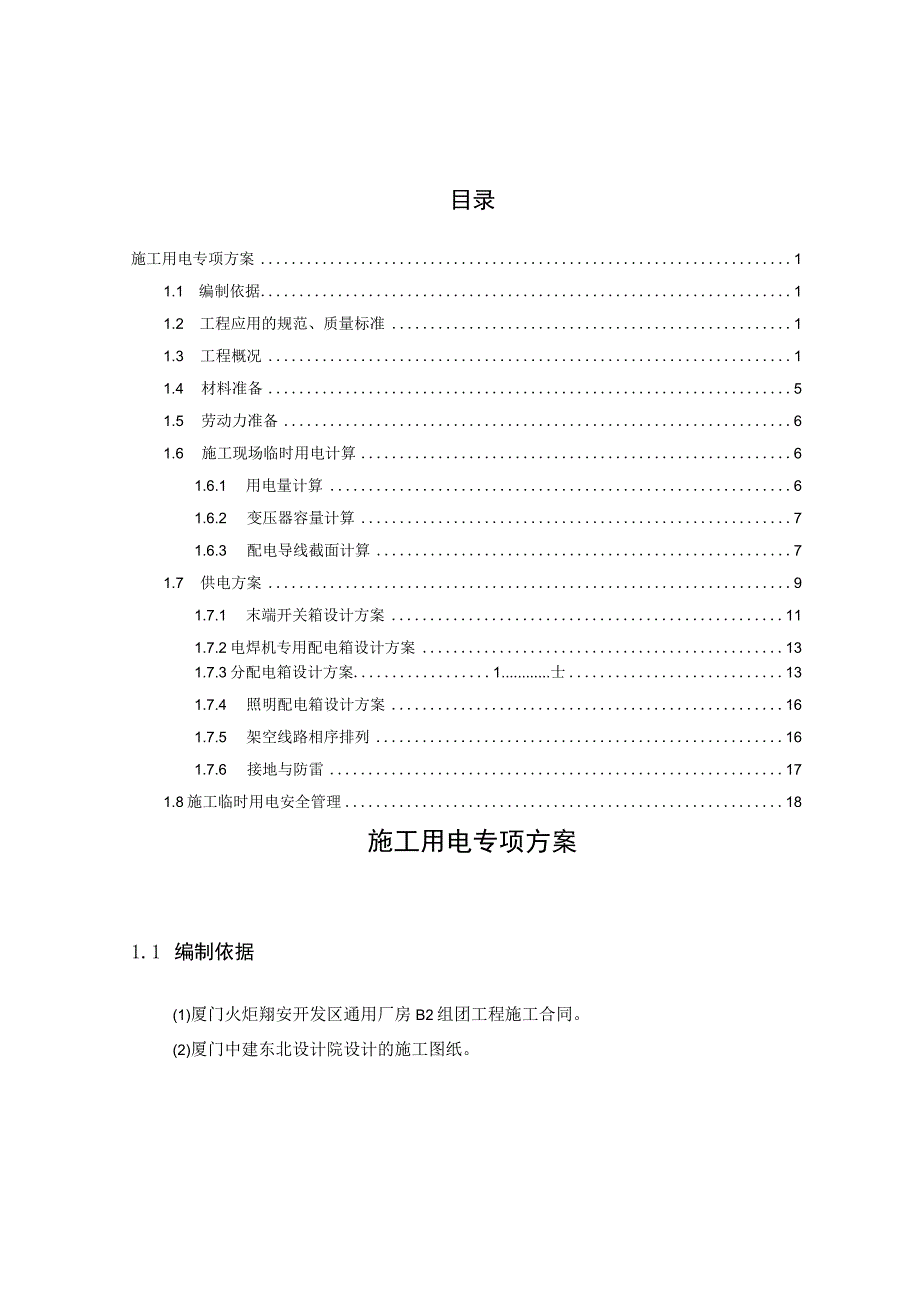

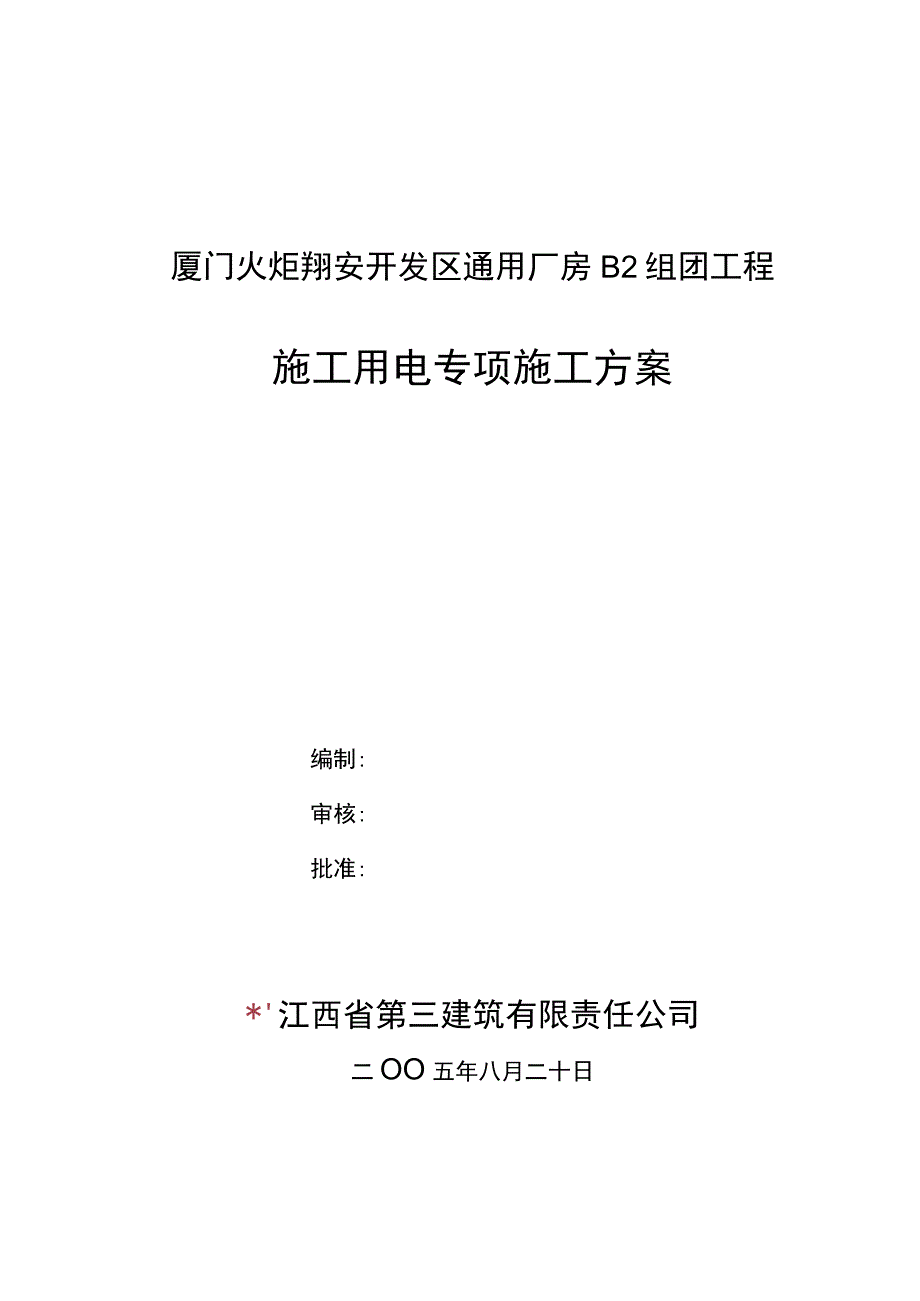

1、厦门火炬翔安开发区通用厂房B2组团工程施工用电专项施工方案编制:审核:批准:*江西省第三建筑有限责任公司二OO五年八月二十日目录施工用电专项方案11.1 编制依据11.2 工程应用的规范、质量标准11.3 工程概况11.4 材料准备51.5 劳动力准备61.6 施工现场临时用电计算61.6.1 用电量计算61.6.2 变压器容量计算71.6.3 配电导线截面计算71.7 供电方案91.7.1 末端开关箱设计方案111.7.2电焊机专用配电箱设计方案131.7.3分配电箱设计方案.1士131.7.4 照明配电箱设计方案161.7.5 架空线路相序排列161.7.6 接地与防雷171.8施工临时用

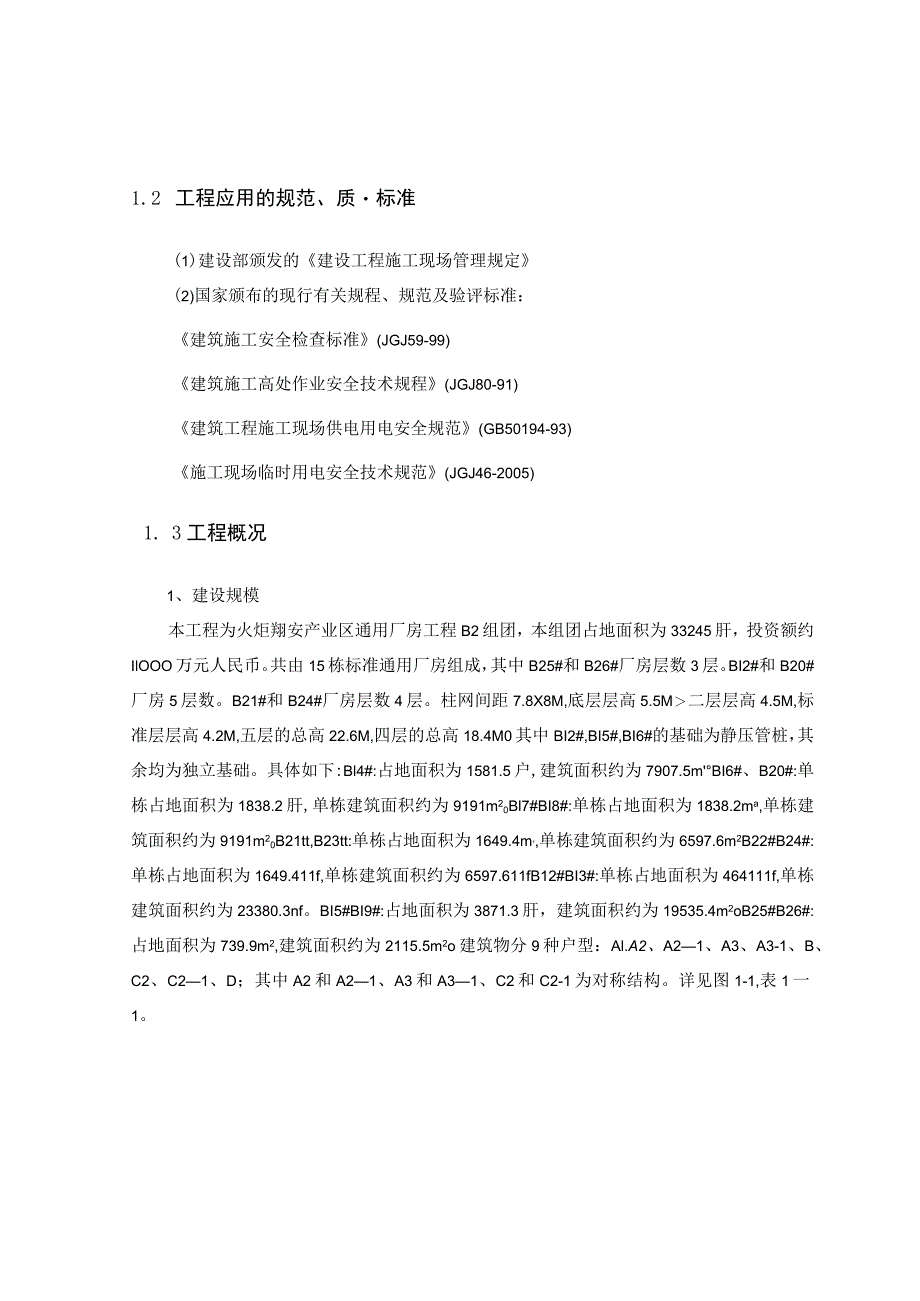

2、电安全管理18施工用电专项方案1.1 编制依据(1)厦门火炬翔安开发区通用厂房B2组团工程施工合同。(2)厦门中建东北设计院设计的施工图纸。1.2 工程应用的规范、质标准(1)建设部颁发的建设工程施工现场管理规定(2)国家颁布的现行有关规程、规范及验评标准：建筑施工安全检查标准(JGJ59-99)建筑施工高处作业安全技术规程(JGJ80-91)建筑工程施工现场供电用电安全规范(GB50194-93)施工现场临时用电安全技术规范(JGJ46-2005)1. 3工程概况1、建设规模本工程为火炬翔安产业区通用厂房工程B2组团，本组团占地面积为33245肝，投资额约IlOOO万元人民币。共由15栋标准

3、通用厂房组成，其中B25#和B26#厂房层数3层。BI2#和B20#厂房5层数。B21#和B24#厂房层数4层。柱网间距7.8X8M,底层层高5.5M二层层高4.5M,标准层层高4.2M,五层的总高22.6M,四层的总高18.4M0其中BI2#,BI5#,BI6#的基础为静压管桩，其余均为独立基础。具体如下:Bl4#:占地面积为1581.5户,建筑面积约为7907.5mBI6#、B20#:单栋占地面积为1838.2肝,单栋建筑面积约为9191m20Bl7#BI8#:单栋占地面积为1838.2ma,单栋建筑面积约为9191m20B21tt,B23tt:单栋占地面积为1649.4m,单栋建筑面积约

4、为6597.6m2B22#B24#:单栋占地面积为1649.411f,单栋建筑面积约为6597.611fB12#BI3#:单栋占地面积为464111f,单栋建筑面积约为23380.3nf。BI5#BI9#:占地面积为3871.3肝，建筑面积约为19535.4m2oB25#B26#:占地面积为739.9m2,建筑面积约为2115.5m2o建筑物分9种户型：Al.A2、A21、A3、A3-1、B、C2、C21、D；其中A2和A21、A3和A31、C2和C2-1为对称结构。详见图1-1,表1一1。建筑户型一览表表IT序号栋号户型建筑层数建筑高度m单体建筑面积m?1BI2#、B13#B522.6233

5、80.32BI4#Al522.67907.53B15#C2522.619535.44BI6#、B20#A2522.69191.05BI7#、B18#A2-1522.69191.06BI9#C2-1522.619535.47B21#、B23#A3418.46597.68B22#、B24#A3-1418.46597.69B25#、B26#D314.22115.5莲塘市路图1一1总平面图2、施工现场环境(1)施工现场供电电源(380V)已由业主引入工地范围，并设置两座变配电房；(2)施工现场拟搭设两间施工临时用电配电房，配电房平面尺寸为3X4m2,位于BI3#楼和B26#楼附近。如图12所示。(3)

6、施工现场外围东、南、西侧均设有架空高压线路。(4)施工场地已平整，但回填土不密实，现场拟设置排水沟。(5)施工现场需用电设备主要包括：基础阶段：液压式打桩机ZYC6002台潜水泵10台蛙式(振动式)打夯机15台钢筋切断机4台江西省第三建筑有限责任公司JIANGXIthirdbuildingCO.LTD钢筋弯曲机4台钢筋冷拉机4台对焊机UNIlOO4台砂浆搅拌机8台插入式振动器4台圆锯机4台主体阶段：塔吊QTZ637台电渣压力焊机MJH36A8台钢筋切断机GJL408台钢筋弯曲机GWQ40-48台钢筋冷拉机4台对焊机UNIlOO4台砂浆搅拌机UJZ32525台插入式振动器HZ508台平板式振动器

7、4台圆锯机15台装饰阶段：井架20台电焊机BXl-1258台瓷砖切割机75台砂浆搅拌机25台液压弯管机2台电动套丝机2台热熔器30台施工用电计算时选取用电量最大的主体施工阶段为对象。3、施工机械设备表江西省第三建筑有限责任公司JIANGXIthirdbuildingCO.LTD计划投入的主要施工机械设备表表1一2序号机械或设备名称型号规格数量来源制造年份额定功率总功率KW主要用途1卷扬机JJK-I-1自备03年7.530调宜钢筋2井架30M15自备03年垂直运输3砂浆机UJZ-32525自备02年1.230拌砂浆4碎搅拌机JZY3502自备03年1530备用5电渣压力焊MJH36A-1自备03

8、年38152焊接钢筋6钢筋切断机GJL-40S自备02年756钢筋制作7钢筋弯曲机GW40-48自备02年972钢筋制作8电焊机BX1-250I自备01年1560焊接金属构件9振动器插入式8自备03年1.18.8浇捣碎10振动器平板-1自备03年0.52浇捣胜11手推翻斗车60自备04年水平运输12打夯机HW-60S自备02年321回填土13潜水泵10自备03年1.515基础排水14木工圆锯机15自备03年1.522.5模板制作15氧焕气割设备1自备02年0水电暖通16电动套丝机2自备01年1()20水管套统17液压弯管机2自备00年1530弯管18热熔器30自备03年390给水管连接19挖掘

9、机CAD200B6租赁挖基槽20自卸汽车8T8租赁土方运输21破输送泵HB-59B2租赁碎输送22塔吊QTZ637租赁02年35245垂直运输23静压桩机ZYC-6002自备02年3570静压管桩2425合计957.31.4 材料准备本工程施工临时用电线路变压器至配电房、配电房至分配电箱均采用暗埋电缆方式，横穿道路、障碍物等线路穿钢管保护。分配电箱至末端开关箱采取架空线路。开关箱至用电设备线路采用架空或埋地敷设方式。y一71配电房设标准配电柜二台，各施工段、塔吊、钢筋模板制作加工棚、水电安装工具棚等设置标准配电箱，每台机械用电设备设置标准开关箱，楼层施工部位设置移动式标准开关箱。临时施工用电架

10、空线路电杆采用杉圆木，每根长度大于7米，用于横穿道路架设的需大于9米，梢径不小于140mm；横担采用截面80X8OnM方木或L50504角铁支架，导线固定采用瓷鼓；架空导线采用BV型铜芯塑料线或BLV型铝芯塑料线，开关箱至用电设备采用BXR型铜芯橡皮软线，生活区照明用电线路采用铜芯塑料护套线。1.5 劳动力准备施工临时用电线路安装架设期间需电工4名，维护期间需电工4名。架设线路时,配备8名普工协助工作，维护阶段配备4名普工协助。所有电工均需持证上岗，普工需要相关工作经验。1.6 施工现场临时用电计算本工程配电线路中，每台变压器至配电房一个回路，配电房至分配电箱四个回路,办公、生活、照明分二个回

11、路。1.6.1 用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：P=LI(&2凡+降22+舄2为)其中P计算用电量(kW),即供电设备总需要容量；PC全部施工动力用电设备额定用量之和：Pa室内照明设备额定用电量之和；Pb室外照明设备额定用电量之和：K.全部施工用电设备同时使用系数；总数10台以内取0.75：1030分取0.7；30分以上取0.6；K2室内照明设备同时使用系数，取0.8；江西省第三建筑有限责任公司JIANGXIthirdbuildingCO.LTDK3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%,室内外照明电约占总用电量10斩则有P=Ll

12、(KlZ2/+(MB=L24KlZE本例计算中Kl=0.60；全部施工动力用电设备额定用量(变压器至配电房)：序号额定功率(kW)距离电源(In)机具名称1140.00100.00塔式起重机QTZ-6024.40100.00插入式振动器31.00100.00平板式振动器428.00100.00钢筋切断机(GJ-40)511.20100.00钢筋弯曲机GJ7-40638.00100.00电渣压力焊机715.00100.00交流电弧焊机815.00100.001L5t单筒卷扬机94.80100.00200325L砂浆搅拌机1012.00100.00木工圆据机经过计算得到P=200.43kWo1.6

13、.2变压器容量计算变压器容量计算公式如下：C1.05PR=三1.4PCOSe其中h变压器容量(kVA)；1.05功率损失系数;cos。用电设备功率因素，一般建筑工地取0.75。经过计算得到PO=1.4X200.43=280.6IkVA01.6.3配电导线截面计算1 .按导线的允许电流选择:三相四线制低压线路上的电流可以按照下式计算:Jooop=2PJ3U1COSe江西省第三建筑有限责任公司JIANGXIthirdbuildingCO.LTD其中Il线路工作电流值（八）；Ul线路工作电压值(V),三相四线制低压时取380V。经过计算得到：Il=2280.61=561.21Ao对于不同类型的铜导线，其截面积分别为：X
