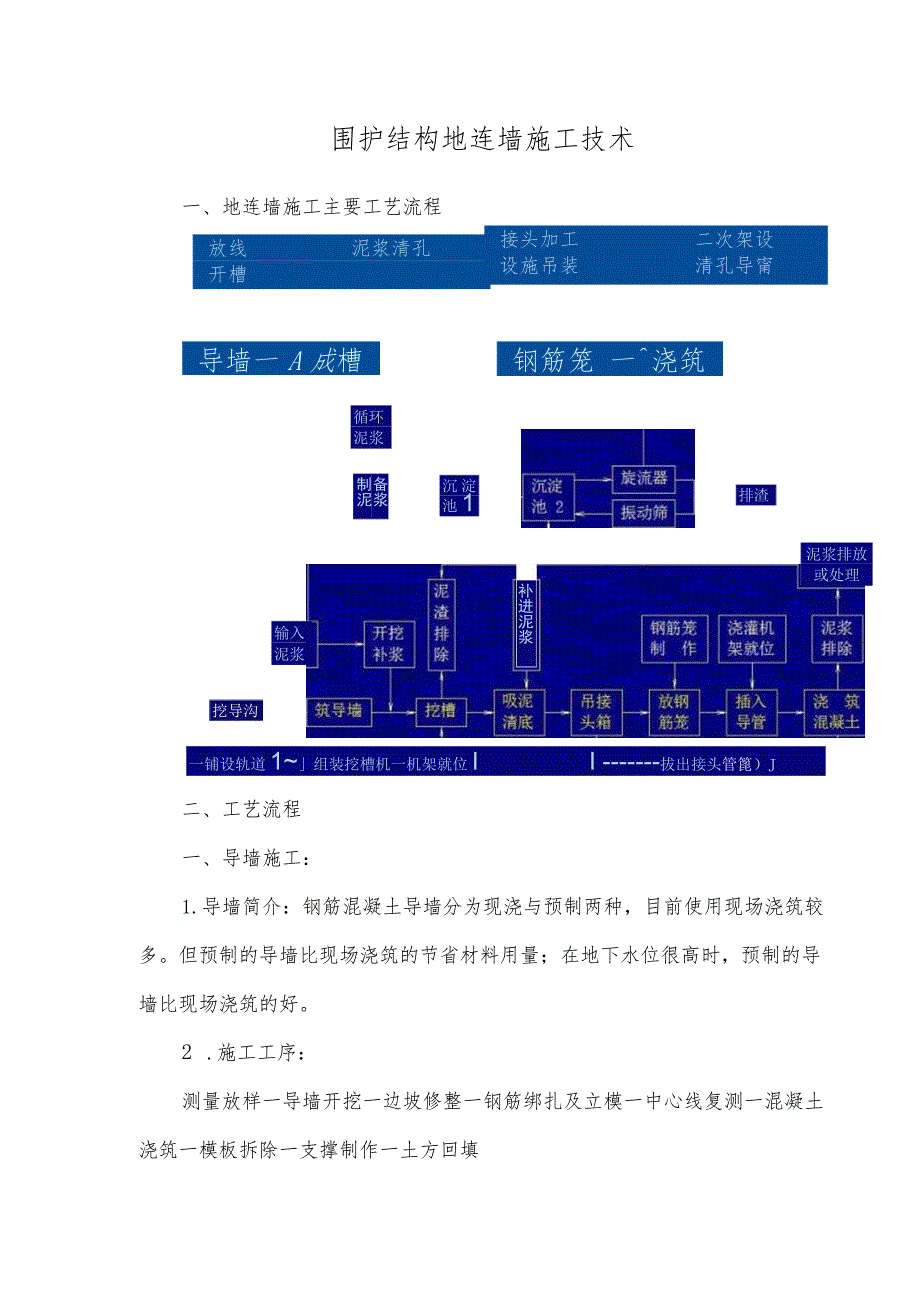

1、围护结构地连墙施工技术一、地连墙施工主要工艺流程放线泥浆清孔开槽接头加工二次架设设施吊装清孔导甯导墙一A成槽钢筋笼 一浇筑挖导沟循环 泥浆备浆 制泥一铺设轨道1组装挖槽机一机架就位II拔出接头管篦）J沉淀 池1排渣输入 泥浆泥浆排放 或处理补进泥浆二、工艺流程一、导墙施工：1.导墙简介：钢筋混凝土导墙分为现浇与预制两种，目前使用现场浇筑较多。但预制的导墙比现场浇筑的节省材料用量；在地下水位很高时，预制的导墙比现场浇筑的好。2 .施工工序：测量放样一导墙开挖一边坡修整一钢筋绑扎及立模一中心线复测一混凝土浇筑一模板拆除一支撑制作一土方回填3 .导墙结构：导墙采用倒“L”形现浇钢筋混凝土整体式导墙，

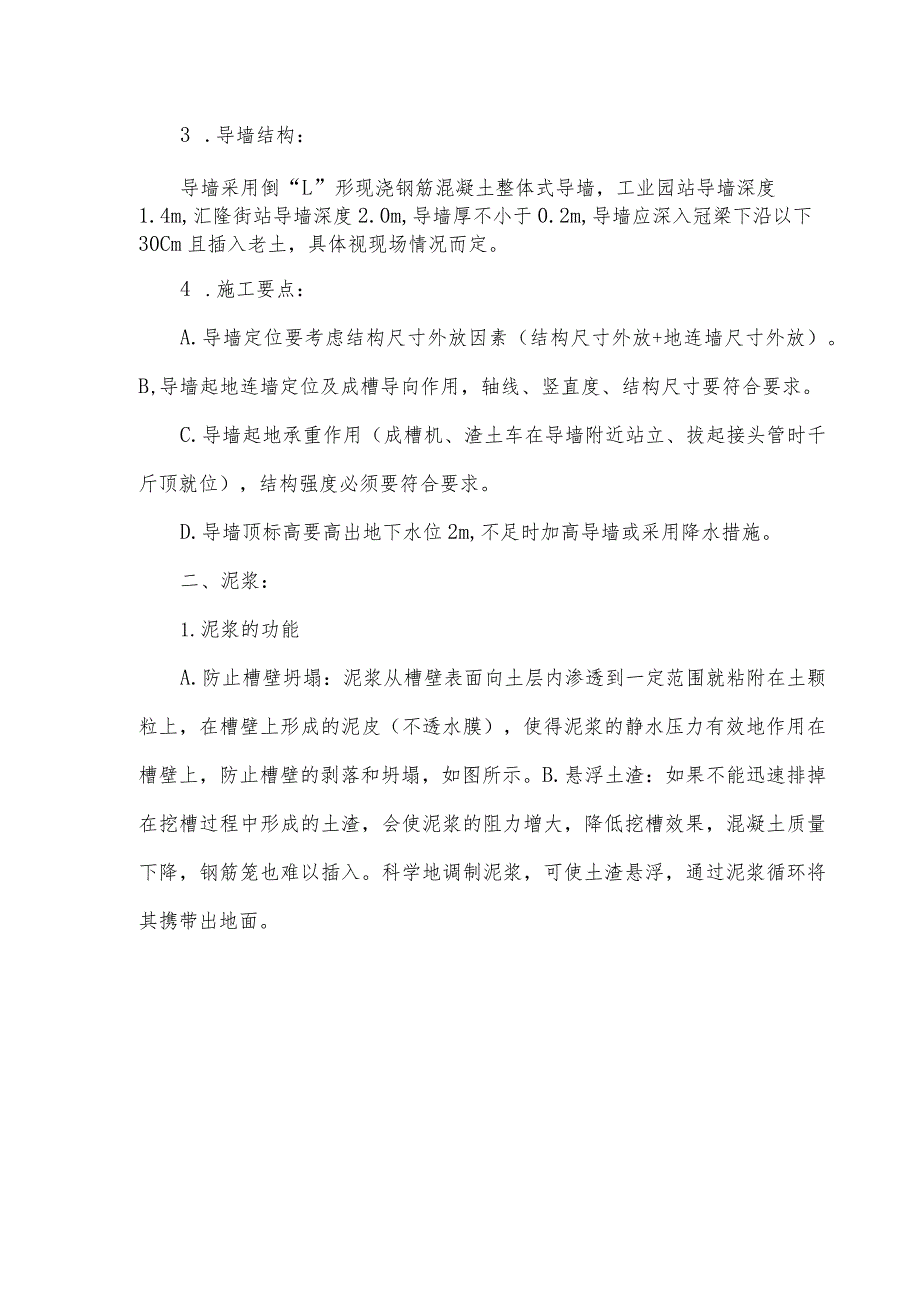

2、工业园站导墙深度1.4m,汇隆街站导墙深度2.0m,导墙厚不小于0.2m,导墙应深入冠梁下沿以下30Cm且插入老土，具体视现场情况而定。4 .施工要点：A.导墙定位要考虑结构尺寸外放因素（结构尺寸外放+地连墙尺寸外放）。B,导墙起地连墙定位及成槽导向作用，轴线、竖直度、结构尺寸要符合要求。C.导墙起地承重作用（成槽机、渣土车在导墙附近站立、拔起接头管时千斤顶就位），结构强度必须要符合要求。D.导墙顶标高要高出地下水位2m,不足时加高导墙或采用降水措施。二、泥浆：1.泥浆的功能A.防止槽壁坍塌：泥浆从槽壁表面向土层内渗透到一定范围就粘附在土颗粒上，在槽壁上形成的泥皮（不透水膜），使得泥浆的静水压

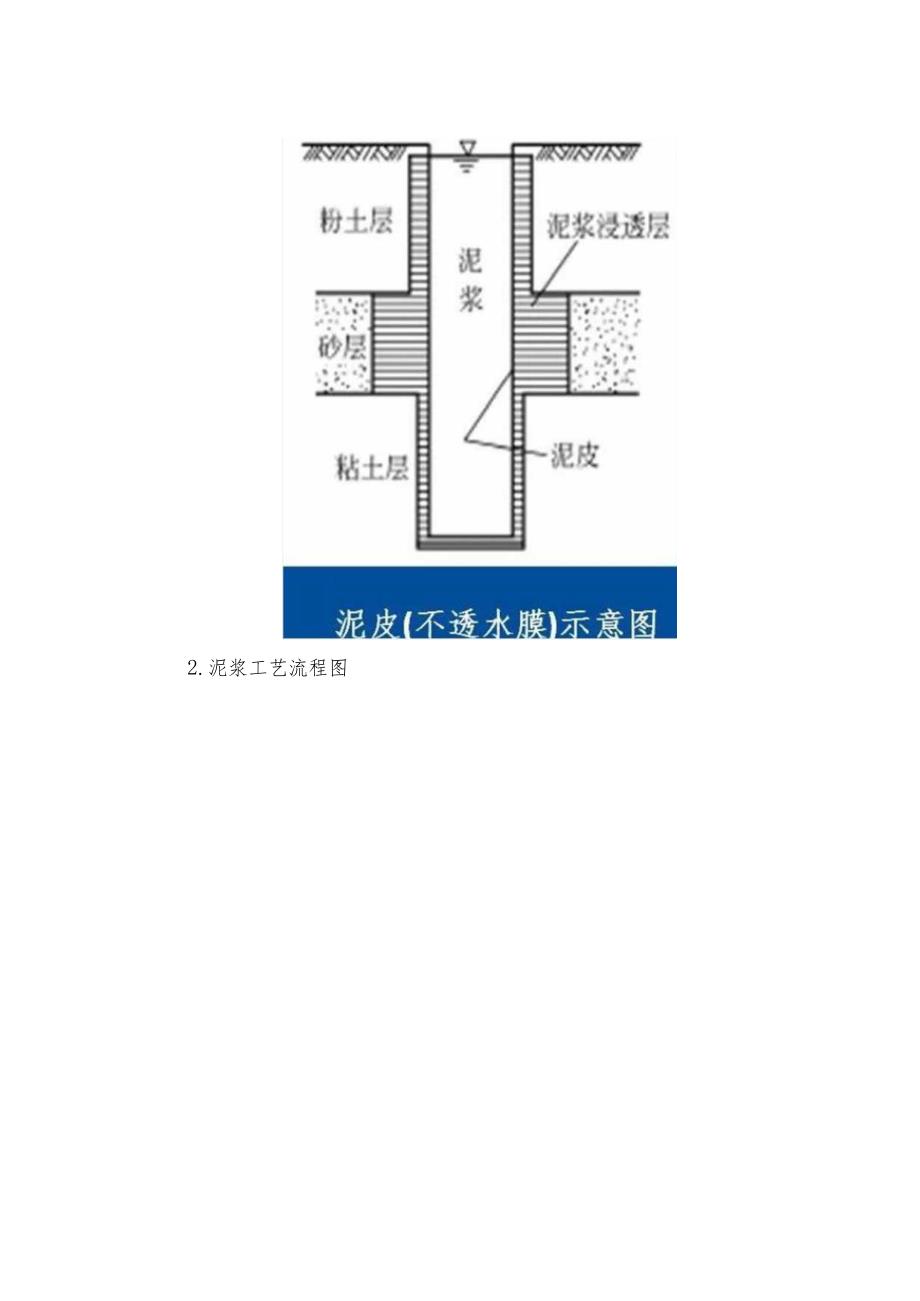

3、力有效地作用在槽壁上，防止槽壁的剥落和坍塌，如图所示。B.悬浮土渣：如果不能迅速排掉在挖槽过程中形成的土渣，会使泥浆的阻力增大，降低挖槽效果，混凝土质量下降，钢筋笼也难以插入。科学地调制泥浆，可使土渣悬浮，通过泥浆循环将其携带出地面。2.泥浆工艺流程图3、泥浆材料的选择A.膨润土的选择：选用可使泥浆成本比较经济的膨润土。预计施工过程中易受阳离子污染时，选用钙膨润土为宜。B.水的选择：饮用水可直接使用。水质要求：钙离子浓度应不超过IOoPPn1,以防膨润土凝结和沉降分离；钠离子浓度不超过500ppm,以防膨润土湿胀性过多下降；PH值为中性。超出这个范围时，应考虑在泥浆中掺加分散剂和使用耐盐性的材

4、料，或改用盐水泥浆。C.CMC的选择：泥浆中掺入CMC之后，提高泥皮的形成性十分明显Q当溶解性有问题时，应选易溶的CMCo当有海水混入泥浆时,应选耐盐的CMC。CMC的粘度分高、中、低三档，粘度越高CMC的价格也高，但防漏效果很明显。D.分散剂的选择：分散剂的作用是提高泥水分离性，防止和处理盐分或水泥对泥浆的污染。被水泥污染的泥浆选用碳酸钠(Na2C03)和碳酸氢钠(NaHCO3)分散剂，分离效果较好。易被盐分污染的泥浆选用以腐殖酸钠或纸浆废液为原料的铁硼木质素磺酸钠分散剂效果较好。E.加重剂的选择：加重剂的作用是增加泥浆密度，提高泥浆的稳定性。目前一般选用重晶石。在地下水位很高、地基非常软弱

5、或土压力非常大时，槽壁稳定受到威胁，作为一种措施应在泥浆中掺入加重剂，增加泥浆的密度。F.防漏剂的选择：防漏剂的作用是堵塞地基土中的孔隙，防止泥浆漏失。一般防漏剂的粒径相当于漏浆层土砂粒径10%15%左右效果最好。4、泥浆制备的要求A.材料有膨润土、CMC和纯碱(Na2C03)、水。泥浆中各种材料的用量根据泥浆的性能指标，由试验确定，一般可按下列重量配合比试配：水：膨润土:CMC:纯碱=Io0：(8-10)：(0.10.3)：(0.3-0.4)oB.在特殊的地质和工程的条件下，泥浆的比重需加大，如只增加膨润土的用量不行时，可在泥浆中掺入一些重晶石，达到增大泥浆比重的目的。同时，在透水性大的砂或

6、砂砾层中，出现泥浆漏失现象，可掺入锯末、稻草末等，达到堵漏的目的。C.制备泥浆用搅拌机搅拌，过程为：搅拌机加水旋转后缓慢均匀地加入膨润土，慢慢地分别加入CMC、纯碱和一定量的水，充分搅拌后，倒入膨润土的水溶液中再搅拌均匀。搅拌后流入储浆池待溶涨24h后使用，泥浆性能指标应符合D.泥浆护壁的关键就是比重（综合性能指标）和泥度皮厚度。5、泥浆再生A.泥浆在槽壁内所处的位置不同，受污染的程度也不一样。槽底开挖施工过程中应注意观察泥浆质量的变化情况，取出沟槽内不同深度（一般35m一点）的泥浆，测试比重、粘度、含砂率和PH值，当PH值达到11时，回收至循环沉淀池，PH值在11以下经过再生处理后再恢复使用

7、。B.泥浆再生处理用重力沉淀机械处理和化学处理联合进行。从槽段中回收的泥浆经振动筛除去其中较大的土渣，进入沉淀池进行重力沉淀，再通过旋流器分离颗粒较小的土渣，若还达不到使用指标，再加入掺加物进行化学处理。6、环境保护由于工程处于市区中心，毗邻居民区和城市道路，尤其雨天泥浆对环境的污染要高度重视。7、废浆处理废浆一般产生在混凝土浇筑最后时段，由于此处泥浆与混凝土接触时间最长，受水泥污染较严重，这些泥浆粘度和比重可能已经超标并且难以分离净化使其性能恢复。在这种情况下，该部分泥浆就应当废弃，废浆先用废浆池暂时收存，再用罐车装运外弃。在不能用罐车装运外弃的特殊情况下，则采用泥浆脱水或泥浆固化的方法处理

8、劣化泥浆。三、成槽：1.成槽设备A.成槽设备分挖斗式、冲击式、回转式。B.本工程计划采用上海金泰SG35型成槽机成槽开挖，该机型最大开挖深度60米，最大成槽厚度为1.2米，带有自动强制纠偏装置，时刻监测成槽垂直度。C.汇隆街站计划一台成槽机，园区站计划两台成槽机。D.开工后计划以两天三幅的节奏进行地连墙施工，合理安排施工流水，合理分配人工机械，达到物尽其用。抓斗式沉槽机:大块石、漂石、基岩等不使用。当地的标准贯入度值大于40时，效率很低冲击式成槽设备:对地层适应性强，适用一般软土地层，也可使用砂砾石、卵石、基岩。设备低廉。浦杰任一：结构简单，易于操作维修，运转费用低，广泛应用在较软弱的冲积地层

9、。2.工期安排史购苗消出JttT早H*明*%赫*卒*早期帆)3nHl.)l6“)Nw821222ls272883lRMai缶19个工作日2015扉11月I日201冲U月19日sin*id.2嫉i.19个EflIl2OI6l2OI5(tHI9H856个工作H2O15VIU12OH238即3月24HJCWttiBFttMI40个工作H20154l月20H2016年12月31HtH.7J-MMF.*tAIU4MflH,，；H杷卜23次峥：，AI八个InU2OI5：|H20U2OI6QIFJIKfI!1Al!23ti2016CIM”抄UUKUtllW30个EfHl54l2gH砧代帽.格桁“罐1.30M

10、lftJfI205tI2H2OU2OI6(IIHlVti4MAimlf及第*工板Lsot20l5*lU302OI6IHIMtl。方并1.,WQWKM1：於3+LfMl2016年IFHH20rtr!ZH3H我整Cd蛾乂就&K&卜.父押处1：30个LfMI20162H2018年”J24日nm,h.饮Nitxa90个工付U2OI62M3H2OI6H27J防庆.始构施1.293tfF112016年31jl4H20lj3IHIX蜗.精理场地30TftH2017年Ivlll201713011WJaWlTS15M及航怕蛤发条件0个工作H2016年”八H2O67HH年砧内解次站蜘C152TH2O74*2H2O

11、7I2H3H.mUinuaUttKMac70个IKIl2018年IJJMH20M3JJ24H工It朝站内信姑种施工181个工作日201?*UJIB2017年6月SBIMFMW1：60个KfMI2011年IjnH2O73FJH1“本片0I.色今及。京1：I3runFi201；年2月ISH2OI7H5Ofl北志CH铺股第(IMMI.丈If*I：50个LfMl201；年I”21H2OI7311III曲朝站时睇梅r.123个工作日201735B2O177fll5B3琉”亚、供AsTn70个EfFfl20ITT311ISH20l71THZ3H防次.MRftr.OT小住H2OI7F335H2OI7CT6l

12、jMHNeel站知，M忡完C0个工作H2011*f30H2017613011*_电44一也MIQL&U_JLjW血工aMttx工业站主体BIrMEA椅维工11716M)MFttftMIAI.W16*)飨Fa练上rIWHB象般F0缥SI：、卬MFiKMIMI.2I(J三MXH3 .槽段划分与开挖A.单元槽段成槽顺序为先两端后中间，单元槽段应综合考虑地质条件、结构要求、周围环境、机械设备、施工条件等因素进行划分。单元槽段长度宜为4m6m。B.成槽前应进行槽壁稳定性验算。C.具体每幅成槽段落由设计决定0D.成槽机应具备垂直度显示仪表和纠偏装置，成槽过程中应及时纠偏。E.成槽后应检查泥浆指标、槽深、槽

13、宽及槽壁垂直度等。4 .成槽整体流水组织A.槽段开挖地下连续墙应遵循“先转角槽段、后标准槽段”的顺序安排槽段开挖施工。B.具体以现场实际情况调整。二期施工一期施工f工字型钢A.45 .成槽注意事项A.为防止成槽机前履带对路面与导墙荷载过大，在成槽前视地层与现场实际情况，需在前履带位置铺设一块钢板，分散荷载。B.成槽操作时，必须做到稳、准、轻放、慢提，保证钢丝绳的垂直度，钢丝绳不得松弛。抓斗入槽时必须闭合，全部进入泥浆后方能打开，随时观察电脑内偏差，随挖随纠。C.挖槽时，安排专人看护槽内泥浆液面，应不断向槽内注入泥浆，保持泥浆面在导墙顶面以下0.3m范围内，且高出地下水位0.5m,防止塌孔。D.在挖槽施工过程中，若发现槽内泥浆液面迅速降低或迅速上升，要
