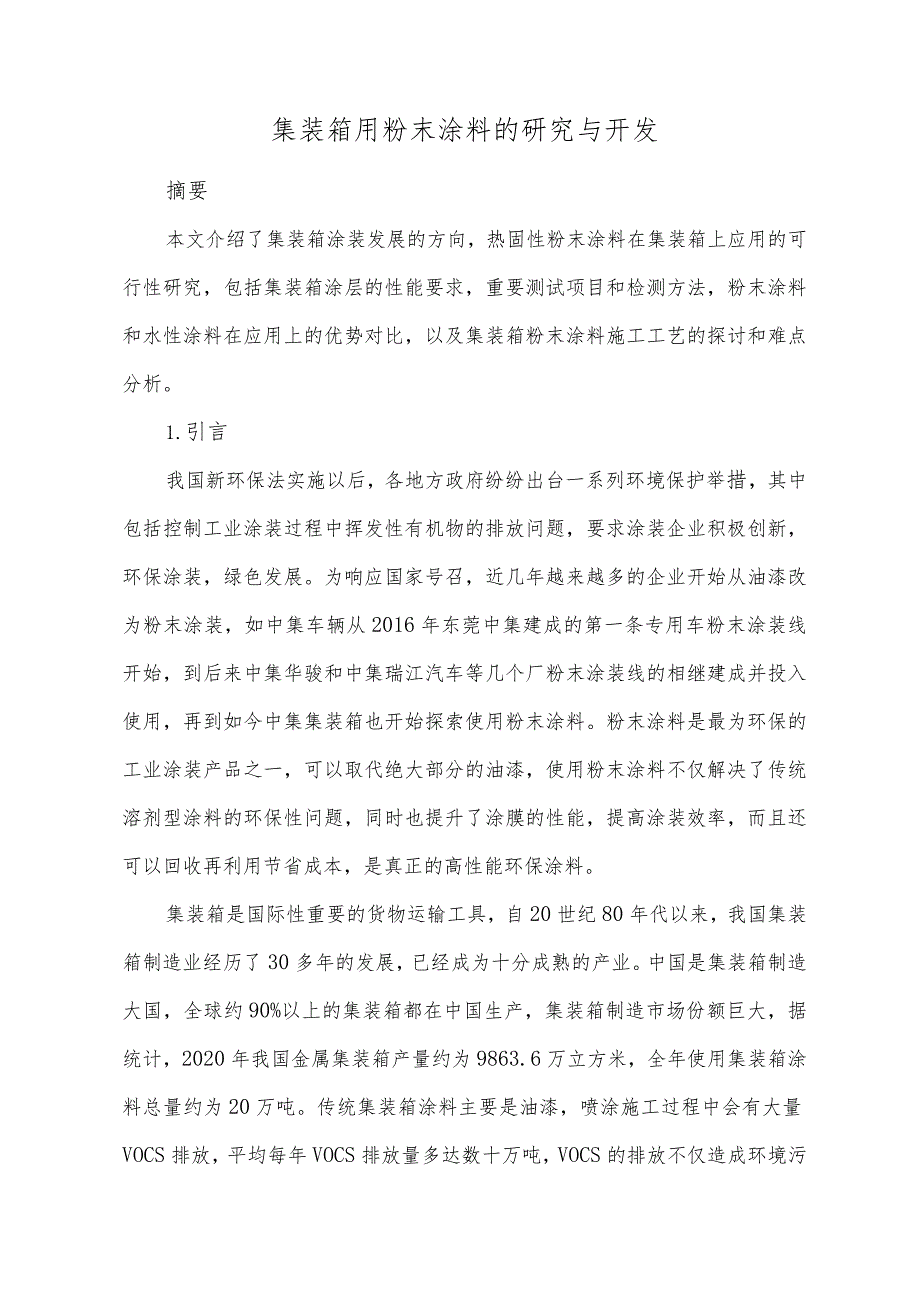

1、集装箱用粉末涂料的研究与开发摘要本文介绍了集装箱涂装发展的方向，热固性粉末涂料在集装箱上应用的可行性研究，包括集装箱涂层的性能要求，重要测试项目和检测方法，粉末涂料和水性涂料在应用上的优势对比，以及集装箱粉末涂料施工工艺的探讨和难点分析。1.引言我国新环保法实施以后，各地方政府纷纷出台一系列环境保护举措，其中包括控制工业涂装过程中挥发性有机物的排放问题，要求涂装企业积极创新，环保涂装，绿色发展。为响应国家号召，近几年越来越多的企业开始从油漆改为粉末涂装，如中集车辆从2016年东莞中集建成的第一条专用车粉末涂装线开始，到后来中集华骏和中集瑞江汽车等几个厂粉末涂装线的相继建成并投入使用，再到如今中

2、集集装箱也开始探索使用粉末涂料。粉末涂料是最为环保的工业涂装产品之一，可以取代绝大部分的油漆，使用粉末涂料不仅解决了传统溶剂型涂料的环保性问题，同时也提升了涂膜的性能，提高涂装效率，而且还可以回收再利用节省成本，是真正的高性能环保涂料。集装箱是国际性重要的货物运输工具，自20世纪80年代以来，我国集装箱制造业经历了30多年的发展，已经成为十分成熟的产业。中国是集装箱制造大国，全球约90%以上的集装箱都在中国生产，集装箱制造市场份额巨大，据统计，2020年我国金属集装箱产量约为9863.6万立方米，全年使用集装箱涂料总量约为20万吨。传统集装箱涂料主要是油漆，喷涂施工过程中会有大量VOCS排放，

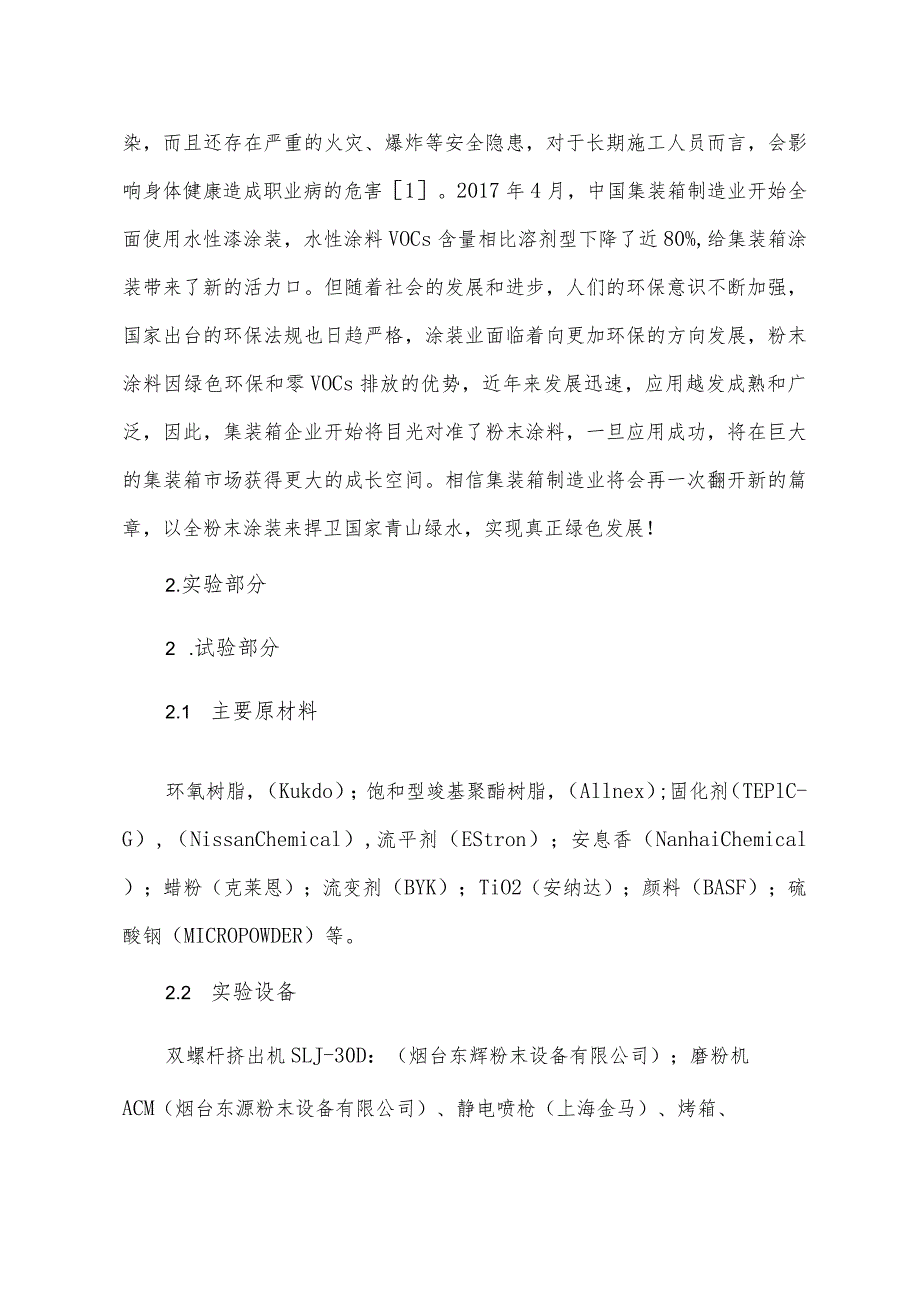

3、平均每年VOCS排放量多达数十万吨，VOCS的排放不仅造成环境污染，而且还存在严重的火灾、爆炸等安全隐患，对于长期施工人员而言，会影响身体健康造成职业病的危害1。2017年4月，中国集装箱制造业开始全面使用水性漆涂装，水性涂料VOCs含量相比溶剂型下降了近80%,给集装箱涂装带来了新的活力口。但随着社会的发展和进步，人们的环保意识不断加强，国家出台的环保法规也日趋严格，涂装业面临着向更加环保的方向发展，粉末涂料因绿色环保和零VOCs排放的优势，近年来发展迅速，应用越发成熟和广泛，因此，集装箱企业开始将目光对准了粉末涂料，一旦应用成功，将在巨大的集装箱市场获得更大的成长空间。相信集装箱制造业将会

4、再一次翻开新的篇章，以全粉末涂装来捍卫国家青山绿水，实现真正绿色发展！2.实验部分2 .试验部分2.1 主要原材料环氧树脂，（Kukdo）；饱和型竣基聚酯树脂，（Allnex）;固化剂（TEPlC-G）,（NissanChemical）,流平剂（EStron）；安息香（NanhaiChemical）；蜡粉（克莱恩）；流变剂（BYK）；TiO2（安纳达）；颜料（BASF）；硫酸钢（MICROPOWDER）等。2.2 实验设备双螺杆挤出机SLJ-30D：（烟台东辉粉末设备有限公司）；磨粉机ACM（烟台东源粉末设备有限公司）、静电喷枪（上海金马）、烤箱、膜厚仪（BYK）,光泽仪（BYK）,冲击仪（G

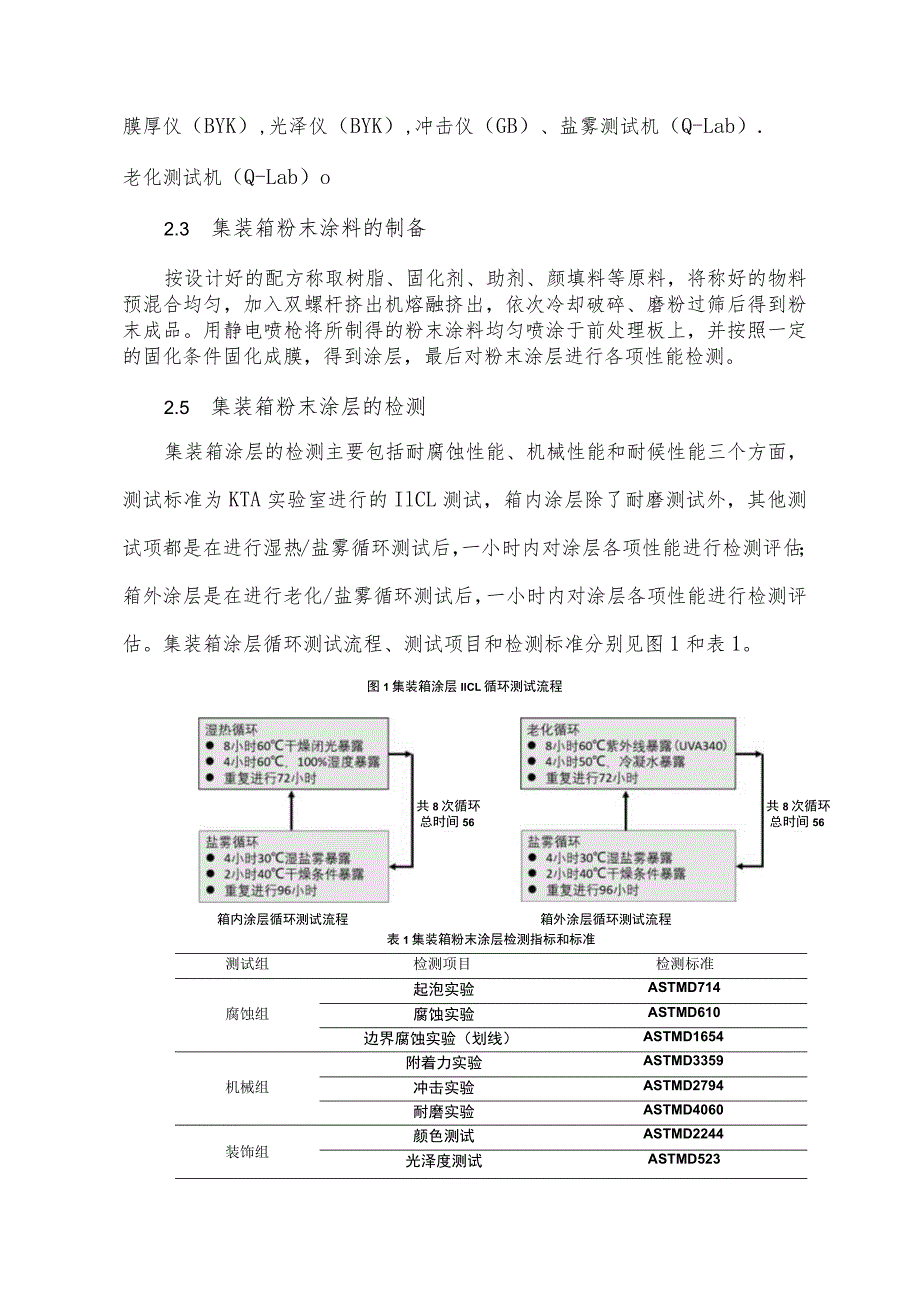

5、B）、盐雾测试机（Q-Lab）.老化测试机（Q-Lab）o2.3 集装箱粉末涂料的制备按设计好的配方称取树脂、固化剂、助剂、颜填料等原料，将称好的物料预混合均匀，加入双螺杆挤出机熔融挤出，依次冷却破碎、磨粉过筛后得到粉末成品。用静电喷枪将所制得的粉末涂料均匀喷涂于前处理板上，并按照一定的固化条件固化成膜，得到涂层，最后对粉末涂层进行各项性能检测。2.5 集装箱粉末涂层的检测集装箱涂层的检测主要包括耐腐蚀性能、机械性能和耐候性能三个方面，测试标准为KTA实验室进行的IlCL测试，箱内涂层除了耐磨测试外，其他测试项都是在进行湿热/盐雾循环测试后，一小时内对涂层各项性能进行检测评估；箱外涂层是在进行

6、老化/盐雾循环测试后，一小时内对涂层各项性能进行检测评估。集装箱涂层循环测试流程、测试项目和检测标准分别见图1和表1。图1集装箱涂层IlCL循环测试流程共8次循环 总时间56天箱内涂层循环测试流程共8次循环 总时间56天箱外涂层循环测试流程表1集装箱粉末涂层检测指标和标准测试组检测项目检测标准起泡实验ASTMD714腐蚀组腐蚀实验ASTMD610边界腐蚀实验（划线）ASTMD1654附着力实验ASTMD3359机械组冲击实验ASTMD2794耐磨实验ASTMD4060装饰组颜色测试ASTMD2244光泽度测试ASTMD5233 .结果与讨论3.1 集装箱涂料性能要求集装箱的运输通过陆运和海运，

7、往返于世界各地，在运输途中会遇到强烈阳光、高低温、海水、潮湿等复杂气候环境，这就需要涂层能发挥很好的防护作用，保护基材不受损坏，延长箱体使用寿命，故集装箱涂料要求有较强的抗腐蚀性和耐高低温变性（一般为-40-70oC）,同时还要求抗紫外线好、不变色，不粉化、耐磨损、抗冲击、装饰性好等特点2,因此集装箱粉末涂料特性必须符合表2要求。1膜厚一次喷涂能达到所需的膜厚要求2快速固化先喷涂底粉快速固化后，再喷面粉完全固化，满足集装箱生产线快节奏大规模生产需求3防腐性集装箱涂料最重要的性能。集装箱需要在恶劣的海洋气候环境下，有良好的防腐蚀性能延长钢质集装箱的使用寿命4耐磨性避免在运输过程中因碰撞和摩擦漆膜

8、受损，基材裸漏腐蚀的情况5耐湿热性集装箱在运输过程中会反复到达炎热和寒冷地带，需长期经受高低温和潮湿环境，这就要求集装箱涂料满足一定的耐湿热性要求6柔韧性集装箱在运输和装卸过程中会有剧烈震动，涂层有足够的柔韧性可以防止因震动和压力带来涂层的开裂和脱落7耐候性集装箱涂层长期在户外阳光、湿气、海水等因素的影响下，会带来涂层颜色和光泽等的变化8易于修补维护和修补是一个比较重要的点。当漆膜严重划伤或生锈剥落时，需要进行修补，修补时漆膜能够与不同供应商的油漆牢固结合9适合批量生产适用于大批量生产线的快节奏施工国际集装箱标准化委员会规定，集装箱涂料必须通过KTA实验室的检测，涂层综合性能检测评分需达到70

9、分及以上才算合格，如果是装载运输食品、医药等的集装箱，其箱内涂层还必须通过美国FDA食品级测试。广东华彩粉末科技有限公司凭借多年的工程机械“漆改粉”技术经验，进过反复的测试和验证，开发出一套适合集装箱应用的粉末涂料体系，使用该系列产品结合定制的粉末涂装方案喷涂样件后，送美国KTA实验室检测（测试标准参照HCL要求），箱内箱外粉末涂层均通过测试，粉末涂料配套体系、测试项目和最终检测结果如表3、4和5所示。配套体系膜厚um箱内涂层环氧粉末底漆40-50环氧粉末面漆50-70箱外涂层环氧粉末底漆40-50聚酯粉末面漆50-70表4集装箱粉末涂层测试项目和IICL评分标准测试项目HCL评分标准最高分起

10、泡等级检测得分（最高20）X得分系数（LO）20腐蚀等级检测得分（最高10）X得分系数（1.5）15箱内涂层划痕边界腐蚀检测得分（最高10）X得分系数（2。）20附着力检测得分（最高15）X得分系数（LO）15抗冲击强度正冲得分（最高10分）X得分系数（0.75）+反冲得分（最高10分）X得分系数（075）15耐磨性检测得分（最高15）X得分系数（1.0）15起泡等级检测得分（最高20）X得分系数（0.75）15腐蚀等级检测得分（最高Ioo）X得分系数（2.5）25划痕边界腐蚀检测得分（最高10）X得分系数（3.0）30箱外涂层附着力检测得分（最高15）X得分系数（LO）15抗冲击强度正冲得分

11、（最高10分）X得分系数（0.5）+反冲得分（最高10分）X得分系数（0.5）10颜色变化检测得分（最高3X得分系数（LO）3光泽变化检测得分（最高2）X得分系数（1.0）2IICL的测试标准更注重于模拟自然环境对涂膜的损害，其设定的循环腐蚀试验方法得到了行业内的认可。由于涂层的评分标准：100分满分，70分合格，为了避免某种涂料将一项或几项性能设计的极为突出，得到很高的分数，而其他项性能很差，也能通过KTA实验室测试的现象，为此，HCL将每个测试组设定了最低分数线3。箱内涂层，腐蚀组要求最低得分40分，机械组要求最低得分30分；箱外涂层，腐蚀组要求最低得分55分，机械组要求最低得分15分，该

12、设定能有效改进分数评判中的缺陷，注重涂层的综合性能。表5集装箱粉末涂层KTA实验室测试结果体系腐蚀组机械组装饰组总分箱内涂层454590箱外涂层59255893.2集装箱粉末涂料体系集装箱粉末涂层分为箱内和箱外体系，根据IICL评分标准，箱内涂层要求较高的防腐性能和机械性能，箱外涂层则更注重耐腐蚀性能，为了实现涂膜对基材很好的保护功能，集装箱粉末涂装使用两涂两烤，即环氧底粉+面粉相结合的方式，两涂两烤能使涂层的耐腐蚀性能发挥到最大化。箱内涂层体系为环氧底粉+环氧面粉，箱外涂层体系为环氧底粉+聚酯面粉，施工时，先喷涂底粉预固化后，再分别喷箱内面粉和箱外面粉，然后完全固化。表6为集装箱粉末涂料的种

13、类和特点。表6集装箱粉末涂料的种类和性能特点种类特点环氧底粉很好的防腐蚀性能，良好的机械性能，与底漆和面漆有很好的附着力，快速固化箱内面粉与底漆有很好的附着力，良好的耐化学腐蚀性，机械性能好，涂层表面效果好箱外面粉很好的户外耐久性，机械性能佳，耐温湿度效果好，满足高装饰性的要求3.3 集装箱粉末涂装工艺集装箱粉末涂层总膜厚要求控制在100um左右，包含富锌车间底漆、环氧粉末底粉、环氧粉末面粉或聚酯粉末面粉，富锌车间底漆是在制钢打砂后喷涂，为了保护基材在喷涂粉末涂料前不生锈，金属基材喷富锌车间底漆到喷涂粉末，中间间隔建议不要超过48小时，间隔时间越长金属基材生锈的风险越大。由于集装箱整箱是焊接而

14、成，焊道处因为采用打砂清理焊渣会将车间底漆全部打掉，在水性漆喷涂工艺中，焊道部分是需要在焊道打砂后，再人工补喷富锌车间底漆，而使用粉末涂料可以省去这个工序，所以集装箱粉末涂装过程中会有溶剂型车间底漆体系和无溶剂型车间底漆体系两种。表7为集装箱涂层配套体系每层膜厚参考值。表7集装箱涂层配套体系膜厚箱内体系箱外体系富锌车间底漆IOumIOum环氧粉末涂料底漆40um50um40um50um环氧粉末涂料面漆50um50um聚酯粉末涂料面漆60um60um总膜厚lum100umIlOumIlOum集装箱粉末喷涂工艺采用两涂两烤，底漆为纯环氧型粉末涂料，面漆为纯聚酯型粉末涂料。先将箱内箱外喷涂底粉，低温下预固化后,待箱体降温到50。C左右，再喷涂面粉，表8为具体的固化方式和固化特点。表8集装箱粉末涂料的固化方式及特点固化方式优点I底粉I 预固化，以热风循环为主，中波燃气可以节省能耗，减少出炉后红外辅助降温的时间，利于面粉喷涂 基材120140度3-5分钟，粉末熔融利于底粉和面粉的结合流平，未完全固化I面粉I 先中波燃气红外升温，再热风循环的基材升温速度快烘烤方式固化热循环烘烤温度均衡，利于 基材180度15分钟或200度10分钟整箱完全固化集装箱粉末涂装的工艺流程:集装箱的生产是快节奏、大批量的流水线作业，粉末的喷涂施工要适应快节奏的生产线生产工艺，集装箱粉末喷涂线的设计要
