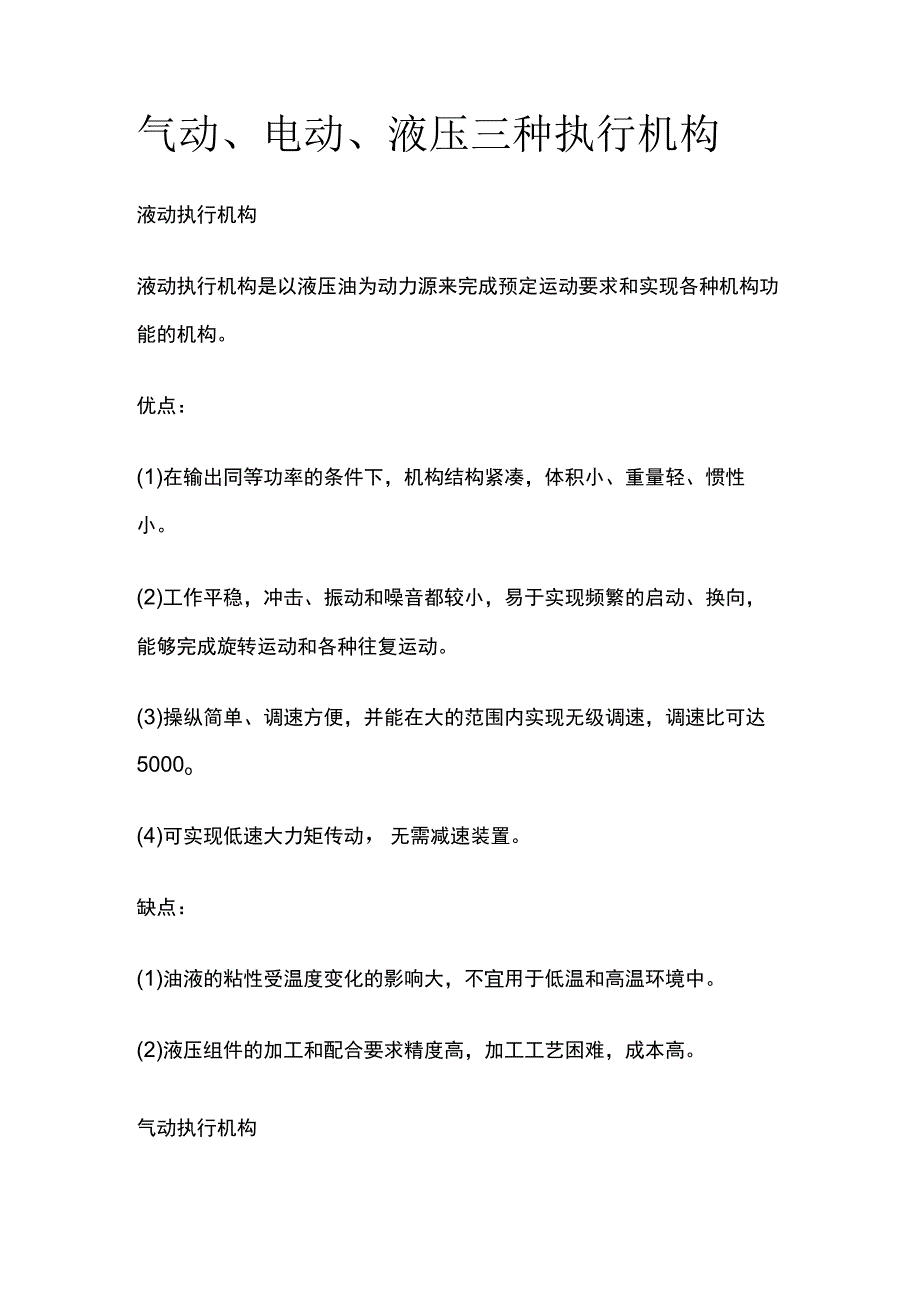

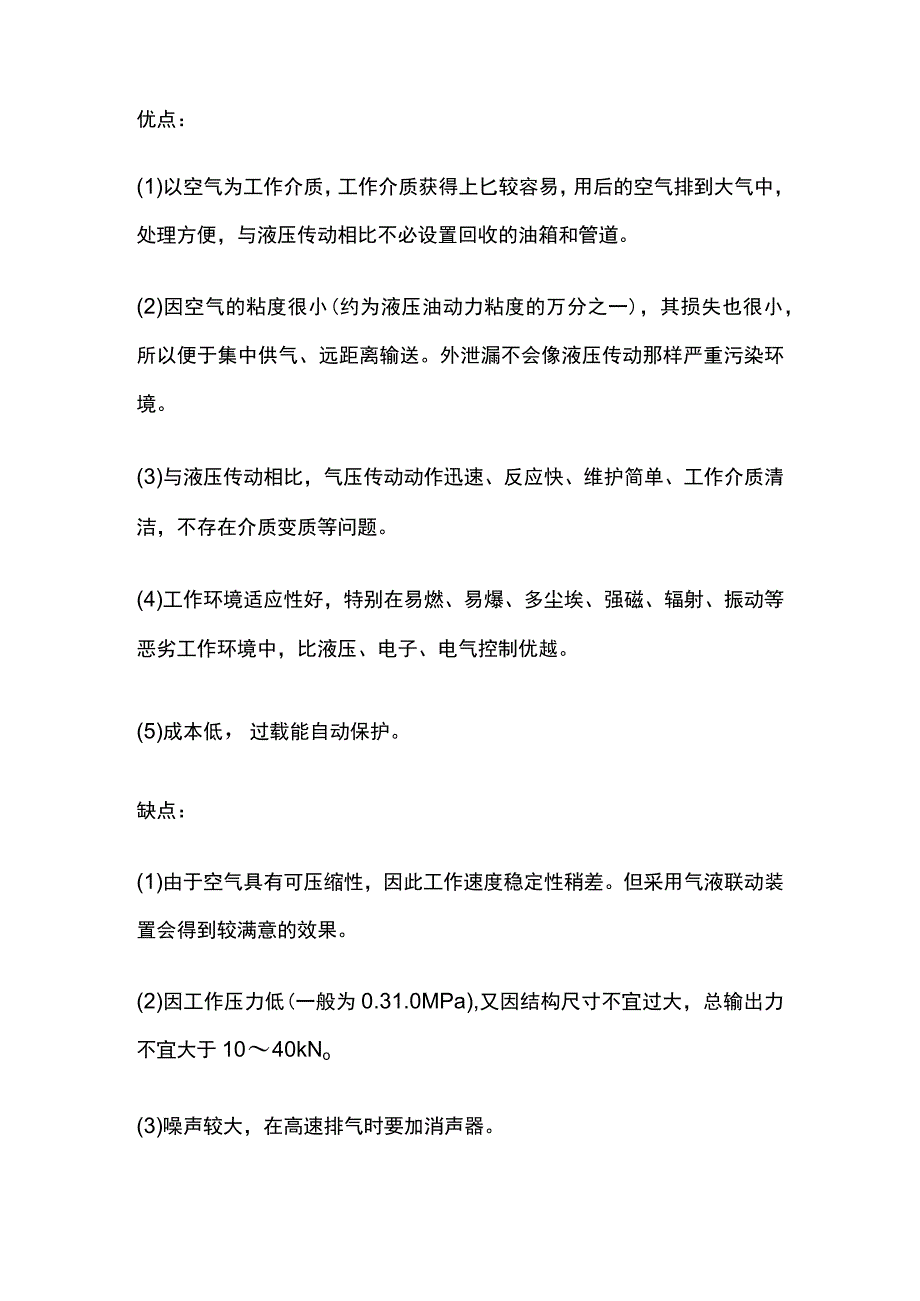

1、气动、电动、液压三种执行机构液动执行机构液动执行机构是以液压油为动力源来完成预定运动要求和实现各种机构功能的机构。优点：(1)在输出同等功率的条件下，机构结构紧凑，体积小、重量轻、惯性小。(2)工作平稳，冲击、振动和噪音都较小，易于实现频繁的启动、换向，能够完成旋转运动和各种往复运动。(3)操纵简单、调速方便，并能在大的范围内实现无级调速，调速比可达5000o(4)可实现低速大力矩传动，无需减速装置。缺点：(1)油液的粘性受温度变化的影响大，不宜用于低温和高温环境中。(2)液压组件的加工和配合要求精度高，加工工艺困难，成本高。气动执行机构优点：(1)以空气为工作介质，工作介质获得上匕较容易，用

2、后的空气排到大气中，处理方便，与液压传动相比不必设置回收的油箱和管道。(2)因空气的粘度很小(约为液压油动力粘度的万分之一)，其损失也很小，所以便于集中供气、远距离输送。外泄漏不会像液压传动那样严重污染环境。(3)与液压传动相比，气压传动动作迅速、反应快、维护简单、工作介质清洁，不存在介质变质等问题。(4)工作环境适应性好，特别在易燃、易爆、多尘埃、强磁、辐射、振动等恶劣工作环境中，比液压、电子、电气控制优越。(5)成本低，过载能自动保护。缺点：(1)由于空气具有可压缩性，因此工作速度稳定性稍差。但采用气液联动装置会得到较满意的效果。(2)因工作压力低(一般为0.31.0MPa),又因结构尺寸

3、不宜过大，总输出力不宜大于1040kNo(3)噪声较大，在高速排气时要加消声器。(4汽动装置中的气信号传递速度在声速以内比电子及光速慢，因此，气动控制系统不宜用于元件级数过多的复杂回路。电动执行机构优点：(1)取用能源方便容易、传输信号速度快、信号传输距离远、以便于集中操作控制。(2)精确度、灵敏度相对较高，与其他电动调节仪表配合方便易操作，接线安装简单。(3)使用效果证明，电动执行器抗偏离能力很好，所输出的力矩或推力基本恒定，能做到很好的克服介质的不平衡力，确保达到相关工艺参数的精确控制，因此该产品控制精度相比气动执行器要稍高一些。(4)若配备伺服放大器，能够轻易实现正、反作用的互换，亦可轻

4、松设定信号阀位状态，如在出现故障时，一定是停留在原位，这种能力是气动执行器产品所无法达到的，因为气动执行器须借助于配备组合保护系统来实现保位功能。缺点：(1)仅适用于防爆要求不高，气源缺乏的场所。结构相对复杂，推力小，平均故障率比气动执行机构较高，而由于结构复杂性的问题，对于现场维护人员的技术要求也相对较高。(2)电机运行会产生热量，调节频率大的话，易造成电机过热，也增加了减速齿轮的磨损。(3)还有运行较慢，从调节器输出信号开始，到调节阀响应而运动至指定位置，往往耗时较多，以上是较之气动或液动执行器所表现不足的地方。执行机构的对比执行机构界三位大佬的对话气动执行机构我的执行机构和调节机构是统一

5、的整体，执行机构有薄膜式和活塞式两类。活塞式行程长,适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。由于气动执行机构有结构简单，输出推力大，动作平稳可靠，并且安全防爆等优点，在化工，炼油等对安全要求较高的生产过程中有广泛的应用。液动执行机构我的推力最大，现在一般都是机电一体化的，但比较笨重，所以现在很少使用，比如三峡的船阀用的就是液动执行器。电动执行机构我的安全防爆性能差，电机动作不够迅速，且在行程受阻或阀杆被扎住时电机容易受损。尽管近年来电动执行器在不断改进并有扩大应用的趋势，但从总体上看不及气动执行机构应用得普遍。执行机构的选择主要考虑因素可靠性；经济性；动作平稳、足够的输

6、出力；重量外观；结构简单、维护方便。电动执行机构与气动执行机构的选择比较(1)气动执行机构简单可靠老式电动执行机构可靠性差是它过去的一贯弱点，然而在90年代电子式执行机构的发展彻底解决了这一问题，可以在510年内免维修，它的可靠性甚至超过了气动执行机构。正由于此，笔者认为，它将成为下世纪调节阀的主流。(2)驱动源气动执行机构的最大不足就是需别设置气源站，增加了费用；电动阀的驱动源随地可取。(3)价格方面气动执行机构必须附加阀门定位器，再加上气源，其费用与电动阀不相上下(进口电气阀门定位器与进口电子式执行机构价格相当；国产定位器与国产电动执行器不相上下)。(4)推力和刚度两者相当。(5)防火防爆
