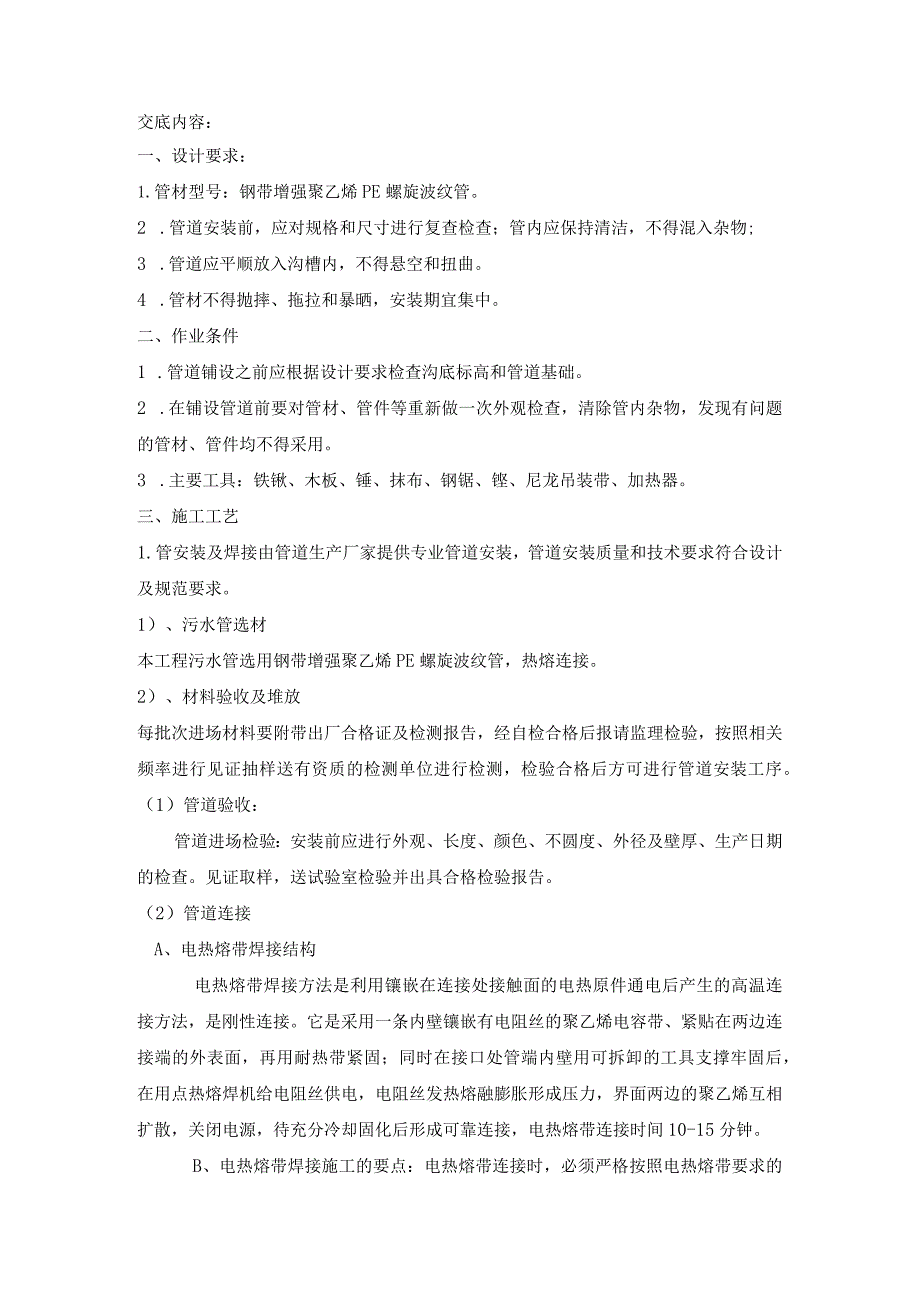

1、交底内容:一、设计要求:1.管材型号:钢带增强聚乙烯PE螺旋波纹管。2 .管道安装前,应对规格和尺寸进行复查检查;管内应保持清洁,不得混入杂物;3 .管道应平顺放入沟槽内,不得悬空和扭曲。4 .管材不得抛摔、拖拉和暴晒,安装期宜集中。二、作业条件1 .管道铺设之前应根据设计要求检查沟底标高和管道基础。2 .在铺设管道前要对管材、管件等重新做一次外观检查,清除管内杂物,发现有问题的管材、管件均不得采用。3 .主要工具:铁锹、木板、锤、抹布、钢锯、铿、尼龙吊装带、加热器。三、施工工艺1.管安装及焊接由管道生产厂家提供专业管道安装,管道安装质量和技术要求符合设计及规范要求。1)、污水管选材本工程污水
2、管选用钢带增强聚乙烯PE螺旋波纹管,热熔连接。2)、材料验收及堆放每批次进场材料要附带出厂合格证及检测报告,经自检合格后报请监理检验,按照相关频率进行见证抽样送有资质的检测单位进行检测,检验合格后方可进行管道安装工序。(1)管道验收:管道进场检验:安装前应进行外观、长度、颜色、不圆度、外径及壁厚、生产日期的检查。见证取样,送试验室检验并出具合格检验报告。(2)管道连接A、电热熔带焊接结构电热熔带焊接方法是利用镶嵌在连接处接触面的电热原件通电后产生的高温连接方法,是刚性连接。它是采用一条内壁镶嵌有电阻丝的聚乙烯电容带、紧贴在两边连接端的外表面,再用耐热带紧固;同时在接口处管端内壁用可拆卸的工具支

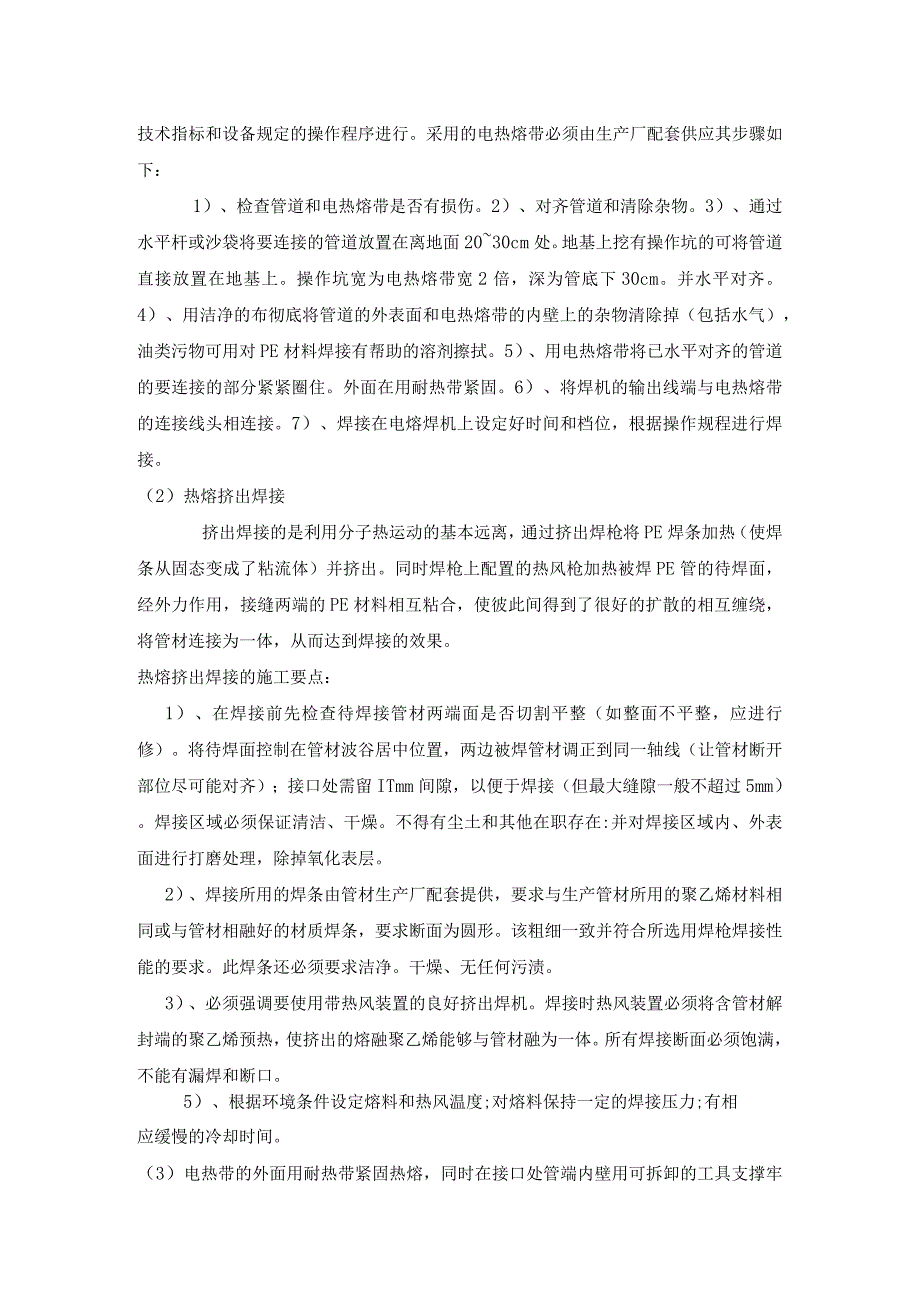

3、撑牢固后,在用点热熔焊机给电阻丝供电,电阻丝发热熔融膨胀形成压力,界面两边的聚乙烯互相扩散,关闭电源,待充分冷却固化后形成可靠连接,电热熔带连接时间10-15分钟。B、电热熔带焊接施工的要点:电热熔带连接时,必须严格按照电热熔带要求的技术指标和设备规定的操作程序进行。采用的电热熔带必须由生产厂配套供应其步骤如下:1)、检查管道和电热熔带是否有损伤。2)、对齐管道和清除杂物。3)、通过水平杆或沙袋将要连接的管道放置在离地面2030cm处。地基上挖有操作坑的可将管道直接放置在地基上。操作坑宽为电热熔带宽2倍,深为管底下30cm。并水平对齐。4)、用洁净的布彻底将管道的外表面和电热熔带的内壁上的杂物
4、清除掉(包括水气),油类污物可用对PE材料焊接有帮助的溶剂擦拭。5)、用电热熔带将已水平对齐的管道的要连接的部分紧紧圈住。外面在用耐热带紧固。6)、将焊机的输出线端与电热熔带的连接线头相连接。7)、焊接在电熔焊机上设定好时间和档位,根据操作规程进行焊接。(2)热熔挤出焊接挤出焊接的是利用分子热运动的基本远离,通过挤出焊枪将PE焊条加热(使焊条从固态变成了粘流体)并挤出。同时焊枪上配置的热风枪加热被焊PE管的待焊面,经外力作用,接缝两端的PE材料相互粘合,使彼此间得到了很好的扩散的相互缠绕,将管材连接为一体,从而达到焊接的效果。热熔挤出焊接的施工要点:1)、在焊接前先检查待焊接管材两端面是否切割
5、平整(如整面不平整,应进行修)。将待焊面控制在管材波谷居中位置,两边被焊管材调正到同一轴线(让管材断开部位尽可能对齐);接口处需留ITmm间隙,以便于焊接(但最大缝隙一般不超过5mm)。焊接区域必须保证清洁、干燥。不得有尘土和其他在职存在:并对焊接区域内、外表面进行打磨处理,除掉氧化表层。2)、焊接所用的焊条由管材生产厂配套提供,要求与生产管材所用的聚乙烯材料相同或与管材相融好的材质焊条,要求断面为圆形。该粗细一致并符合所选用焊枪焊接性能的要求。此焊条还必须要求洁净。干燥、无任何污渍。3)、必须强调要使用带热风装置的良好挤出焊机。焊接时热风装置必须将含管材解封端的聚乙烯预热,使挤出的熔融聚乙烯

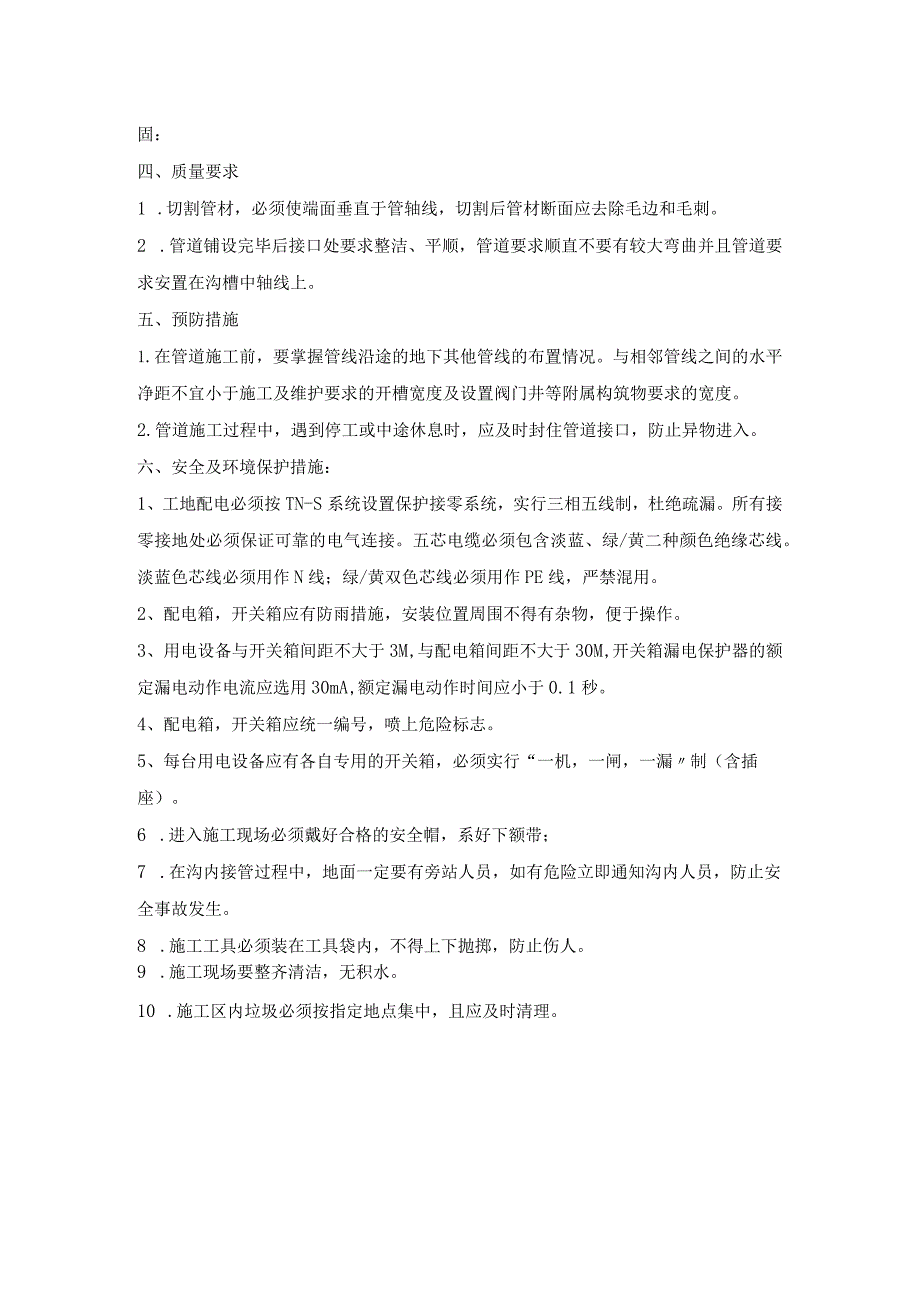

6、能够与管材融为一体。所有焊接断面必须饱满,不能有漏焊和断口。5)、根据环境条件设定熔料和热风温度;对熔料保持一定的焊接压力;有相应缓慢的冷却时间。(3)电热带的外面用耐热带紧固热熔,同时在接口处管端内壁用可拆卸的工具支撑牢固:四、质量要求1 .切割管材,必须使端面垂直于管轴线,切割后管材断面应去除毛边和毛刺。2 .管道铺设完毕后接口处要求整洁、平顺,管道要求顺直不要有较大弯曲并且管道要求安置在沟槽中轴线上。五、预防措施1.在管道施工前,要掌握管线沿途的地下其他管线的布置情况。与相邻管线之间的水平净距不宜小于施工及维护要求的开槽宽度及设置阀门井等附属构筑物要求的宽度。2.管道施工过程中,遇到停工
7、或中途休息时,应及时封住管道接口,防止异物进入。六、安全及环境保护措施:1、工地配电必须按TN-S系统设置保护接零系统,实行三相五线制,杜绝疏漏。所有接零接地处必须保证可靠的电气连接。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用。2、配电箱,开关箱应有防雨措施,安装位置周围不得有杂物,便于操作。3、用电设备与开关箱间距不大于3M,与配电箱间距不大于30M,开关箱漏电保护器的额定漏电动作电流应选用30mA,额定漏电动作时间应小于0.1秒。4、配电箱,开关箱应统一编号,喷上危险标志。5、每台用电设备应有各自专用的开关箱,必须实行“一机,一闸,一漏制(含插座)。6 .进入施工现场必须戴好合格的安全帽,系好下额带;7 .在沟内接管过程中,地面一定要有旁站人员,如有危险立即通知沟内人员,防止安全事故发生。8 .施工工具必须装在工具袋内,不得上下抛掷,防止伤人。9 .施工现场要整齐清洁,无积水。10 .施工区内垃圾必须按指定地点集中,且应及时清理。
