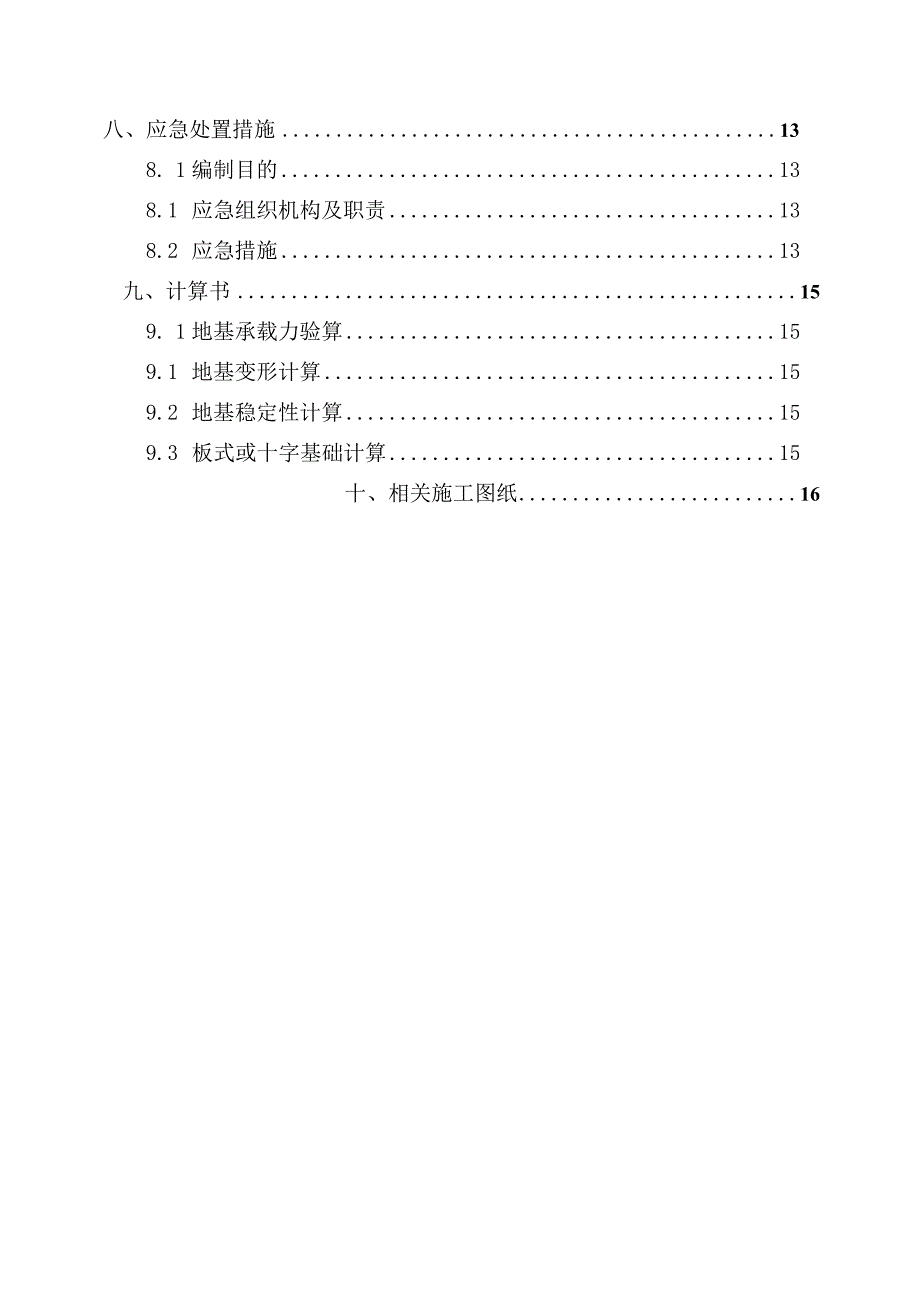

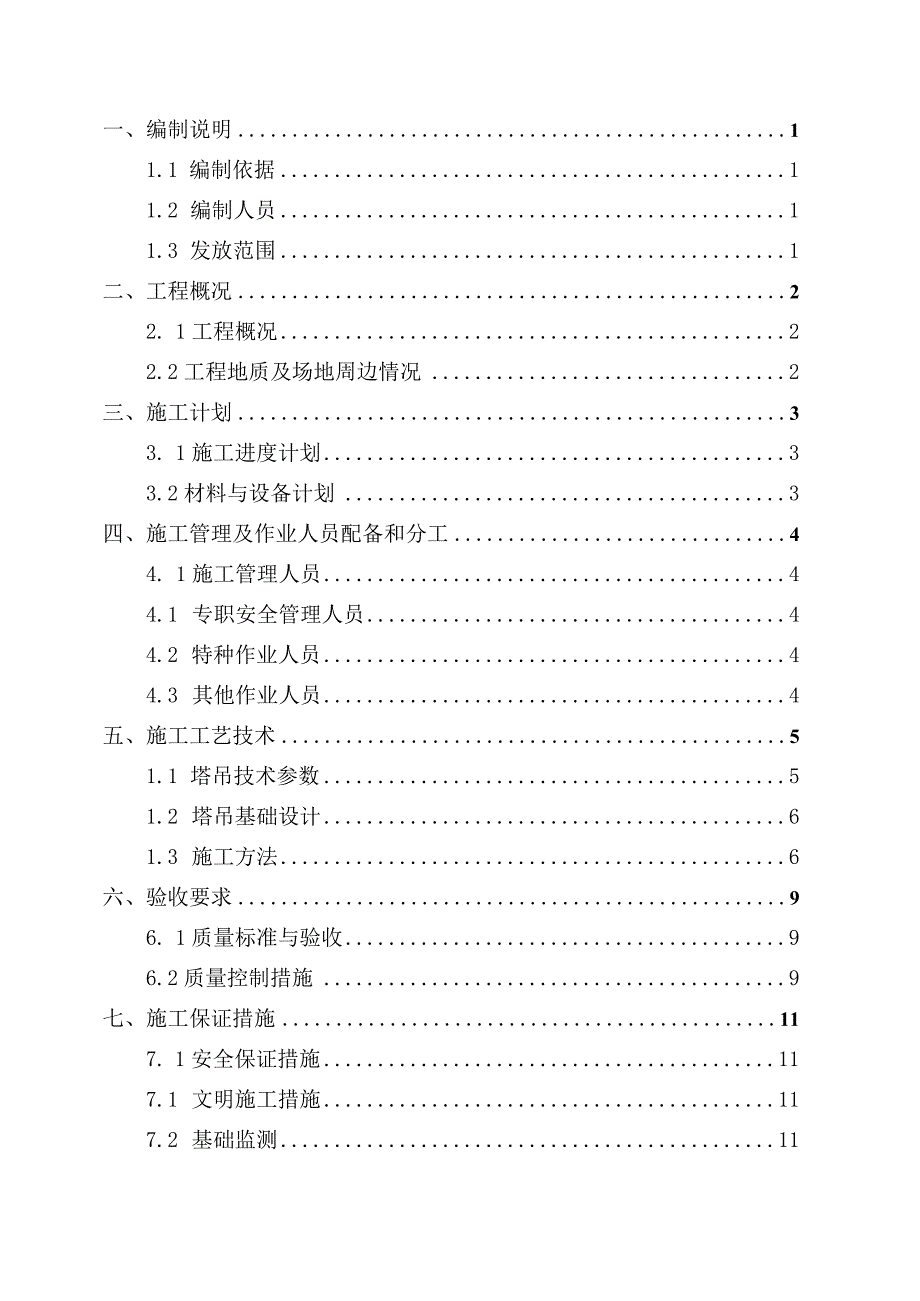

1、塔吊寒砒残制与施工专项方案褊喇猾南（火矮地基J工程名称：文件编号：CScEC5-FAZN-9（项目自拟编号）发布日期：执行日期：一、编制说明11.1 编制依据11.2 编制人员11.3 发放范围1二、工程概况22. 1工程概况22.2工程地质及场地周边情况2三、施工计划33. 1施工进度计划33.2材料与设备计划3四、施工管理及作业人员配备和分工44. 1施工管理人员44.1 专职安全管理人员44.2 特种作业人员44.3 其他作业人员4五、施工工艺技术51.1 塔吊技术参数51.2 塔吊基础设计61.3 施工方法6六、验收要求96. 1质量标准与验收96.2质量控制措施9七、施工保证措施11

2、7. 1安全保证措施117.1 文明施工措施117.2 基础监测11八、应急处置措施138. 1编制目的138.1 应急组织机构及职责138.2 应急措施13九、计算书159. 1地基承载力验算159.1 地基变形计算159.2 地基稳定性计算159.3 板式或十字基础计算15十、相关施工图纸16一、编制说明1. 1编制依据序号类别名称(规范如有更新须作相应更改)1标准规范混凝土结构设计规范(GB50010-2010)2建筑地基基础设计规范(GB50007-2011)3混凝结构工程施工规范GB50666-20114混凝土结构工程施工质量验收规范GB50204-20155建筑结构荷载规范(GB5

3、0009-2012)6建筑机械使用安全技术规程(JGJ33-2012)7塔式起重机混凝土基础工程技术规程(JGJT187-2009)8建筑地基处理技术规范(JGJ79_2012)9危险性较大的分部分项工程安全管理规定住建部令第37号10关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质(2018)31号1112相关文件*工程承包合同13*工程施工图纸14*工程岩土工程勘察报告15*工程施工组织设计16*塔式起重机使用说明书1718验算软件*施工安全设施计算软件(版本)1.2 编制人员序号编制人职务编制时间1张三技术员2019.1.121.3 发放范围序号单位部门1公司分公司工程管

4、理部、技术质量部、安全监督部2项目部工程部、技术部、质量部、安全部3二、工程概况2.1工程概况项目内容工程组成由*层地下室（有无人防）、*栋高层组成，总建筑面积*m2单位工程1#栋*#栋结构形式剪力墙建筑总高度99m层数电F*层地上*层基底标高*m单层建筑面积裙楼*m2主楼*m2基础类型混凝土灌注桩*地下室基础形式：结构底板面标高：单层面积：层高：（做说明）2. 2工程地质及场地周边情况项目内容场地标高、地形、边坡等情况说明，见“图1塔吊现场位置图基坑支护形式塔吊位置周边基坑支护形式的说明降排水形式降排水形式说明基坑深度*m基底标高*m水文情况地下水位情况说明基础周围地质条件地质柱状图或文字描

5、述（描述塔吊基础可能位置的地质详细情况说明）周边环境己有建筑、临时设施、是否有高压线及市政管线等图1塔吊现场位置图（参考使用，便于审批人了解塔吊所在位置的边坡、高差等地形情况）三、施工计划3. 1施工进度计划根据项目策划及施工组织设计，列表或横道图进行对各栋号施工电梯基础。塔吊编号基础施工开始时间基础施工结束时间塔吊安装时间备注1#2019.1.12019.1.12019.1.12#3.2材料与设备计划序号设备名称数量单位备注1潜水泵2台2电工工具1套3钳工工具1套4U型环1只5水准仪1台6经纬仪1台7焊机1台8万用表1台930m钢卷尺1只10手推车2辆11插入式振动器1台12平板式振动器1台

6、四、施工管理及作业人员配备和分工4.1施工管理人员序号职位职责（针对塔吊基础工程施工）1项目经理现场全面负责，负责外部相关事宜的协调以及组织机构各人员的统筹分工2项目总工程师负责塔吊基础施工前方案编制，负责安全技术交底，组织验收3生产经理负责塔吊基础施工过程中的质量、安全，材料、人力等资源的组织，参与验收4质量员负责塔吊基础施工过程检查，组织塔吊基础工程自检.5安全员负责塔吊基础施工过程安全监管.6材料员负责塔吊基础施工所需材料的采购供应.4. 2专职安全管理人员序号姓名管理岗位岗位职责1张三安全总监*2李四安全主管*3*安全员*84. 3特种作业人员序号工种姓名特种作业证证号特种作业证有效期

7、1焊工*2*3电工*4*5. 4其他作业人员工种数量进场时间工种数量进场时间钢筋工混凝土工木工杂I.五、施工工艺技术1.1 塔吊技术参数(1)塔吊型号说明根据*工程施工组织设计第*章*节，综合考虑塔吊覆盖范围、最大起重量及起重半径、末端起重量、最大吊件重量及周边环境，选择塔吊型号及数量。具体见附图L塔吊平面布置图。塔吊型号信息表塔吊自编号覆盖楼栋或分区塔吊型号半径安装高度附墙数量1#1#楼2#楼TC601360m120m42#*#楼*#楼*(2)塔机技术参数简单介绍塔吊的性能参数，用于后续章节验算复核*塔吊型号性能参数表(供参考)型号*额定起重力矩(KN.m)630最大起重量(t)6最大工作幅

8、度(m)2.550最大幅度额定起重量(t)1.2独立式起升高度(m)41附着式起升高度(m)150起升速度mmina=2104080起升速度mmina=452040变幅速度mmin2244回转速度(rmin)0.6顶升速度(mmin)0.6结构自重39装机总容量(kw)43.4平衡重11.5标准节尺寸(m)1.61.62.51.641.642.5塔身主肢材料01251O扣方*型塔式起重机地基基础荷载载工况Fh(KN)Fv(KN)M(KNm)MN(KNm)工作工况483.580.41670.80非工作工况593.919.71539.5301.1其中Fh、Fv及弯矩M为基础最大弯矩工况荷载，扭矩M

9、N为基础最大扭矩工况荷载。1.2 塔吊基础设计(1)塔吊基础定位塔吊定位信息表塔吊自编号型号轴线定位标高定位备注1#塔吊TC6013基础中线距离*轴*m、距离*轴*m。基坑内基坑外，完成面标高为*m。附图2：塔吊定位图2#塔吊*(2)塔吊基础选型塔吊编号1#2#选取的作为塔吊基础计算依据的勘测孔洞BK22BK9塔吊基础底面相对标高(m)-14.8-14.8塔吊基础底面绝对标高(m)-10.55-10.55该孔洞在基础底标富处土层的土质状况砾质粘性土全风化花岗岩该土质承载力特征值(KPa)250350(3)塔吊基础设计塔吊编号基础尺寸混凝土强度等级配筋持力层承载力(MPa)桩或者锚杆说明1#50

10、0050001500C35上层：双层双向3025;下层：双层双向300)25；2#*5. 3施工方法5. 3.1施工工艺流程6. 3.2施工方法(1)测量放线序号主要做法1塔吊基础放线：按照基础位置图进行塔吊基础平面位置的放线工作，要求偏差不大于2mm,放线完成后由验线人员进行复核检查确保无误。2基坑土方开挖前，应根据总体施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。测量出基础的位置或场地的定位控制线及基槽的灰线尺寸，并要合理安排开挖顺序，防止错挖或超挖。3(2)基底平整、垫层序号主要做法1机械开挖至接近设计基底标高时，采用人工开挖平整，对基底平整度、尺寸、土质进行验收。2在基

11、底验槽合格后开始基础垫层浇筑，四周采用型钢拦设确保尺寸，原浆压光收面。3(3)模板安装序号主要做法1在基础垫层面上弹线控制基础平面尺寸，砌筑200厚砖胎模，砖胎模内侧抹灰，每边设置200x200构造柱。2(4)钢筋及预留预埋施工序号主要做法1基础钢筋根据设计数量按基础尺寸均分后划线排列，周边两行满扎，中间梅花形交叉绑扎。2将桩心钢筋和承台钢筋焊接，承台钢筋通过预埋螺栓和塔吊标准节引入塔吊顶端避雷器。3基础钢筋布置完毕后，将地脚螺栓及定位底盘，并调整螺栓垂直度以及底盘水平度，要求偏差不大于1100Oo4由专业安装单位进行地脚螺栓预埋，利用短钢筋做斜撑与基础钢筋进行点焊固定。5基础钢筋必须穿入上下

12、主筋内钩牢。6上层钢筋必须在地基锚好固定后绑扎。7(5)混凝土浇筑及养护序号主要做法1钢筋、预埋件设置完成后，必须经施工单位、塔吊租赁单位、塔吊安装单位(人员)、监理单位共同验收合格，办理完书面验收手续签字齐全后，方可浇筑C35基础混凝土，要求采用50振捣棒振捣密实,表面平整。2由于塔吊基础碎体积较大，为避免碎因温差产生裂缝，确保砂浇筑质量，浇筑时应该分层浇筑，分层厚度宜为300mmo碎强度等级：C35。混凝土取样1组。在混凝土浇筑完毕12小时后，进行混凝土浇水养护，养护时间不少于7天。在钢筋、混凝土试样试验报告合格后才能交付上部结构安装。3塔吊基础施工中，应严格按现行规范要求建立完整的技术资料。4只
