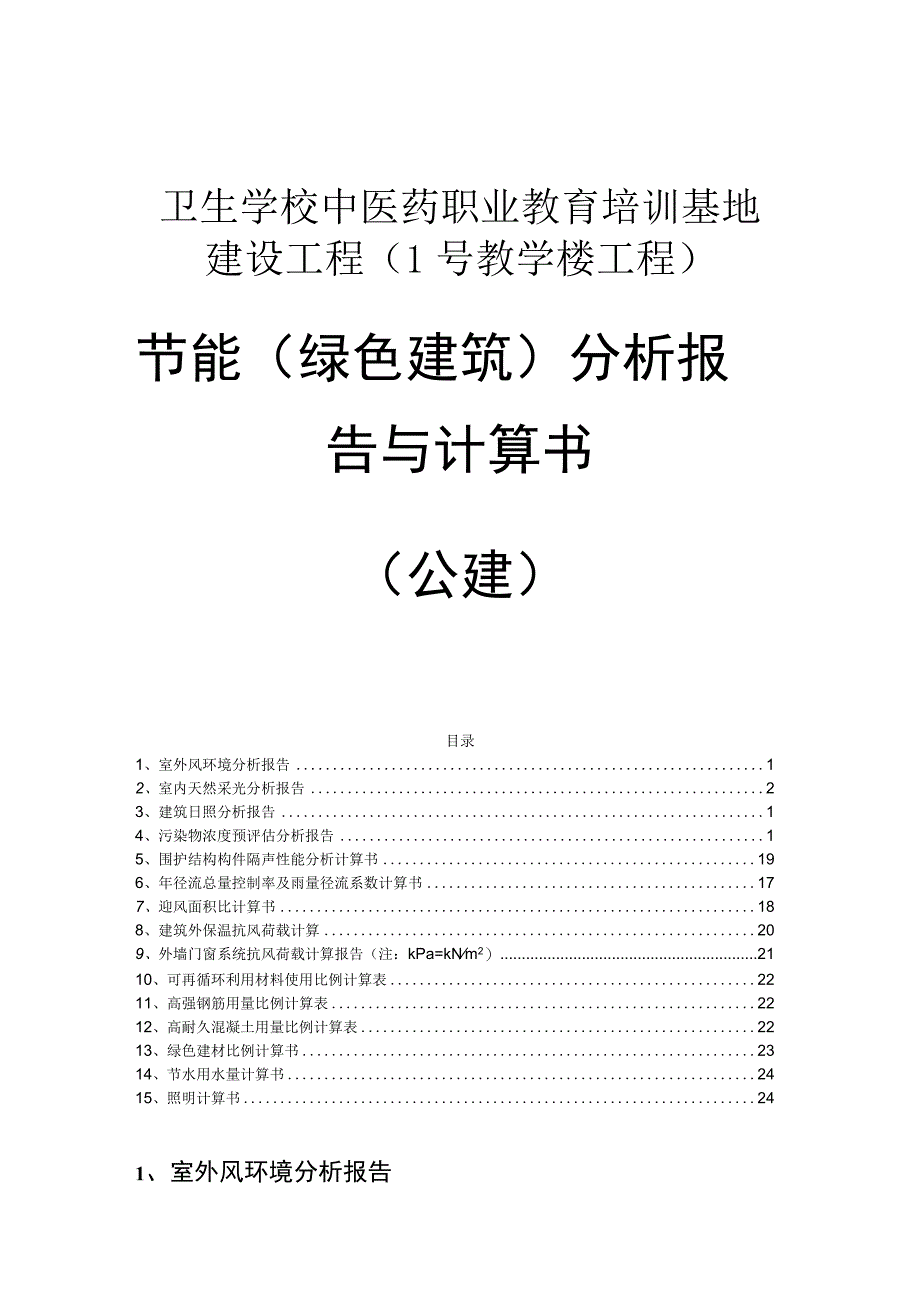

1、卫生学校中医药职业教育培训基地建设工程（1号教学楼工程）节能（绿色建筑）分析报告与计算书（公建）目录1、室外风环境分析报告12、室内天然采光分析报告23、建筑日照分析报告14、污染物浓度预评估分析报告15、围护结构构件隔声性能分析计算书196、年径流总量控制率及雨量径流系数计算书177、迎风面积比计算书188、建筑外保温抗风荷载计算209、外墙门窗系统抗风荷载计算报告（注：kPa=kNm2）2110、可再循环利用材料使用比例计算表2211、高强钢筋用量比例计算表2212、高耐久混凝土用量比例计算表2213、绿色建材比例计算书2314、节水用水量计算书2415、照明计算书241、室外风环境分析报

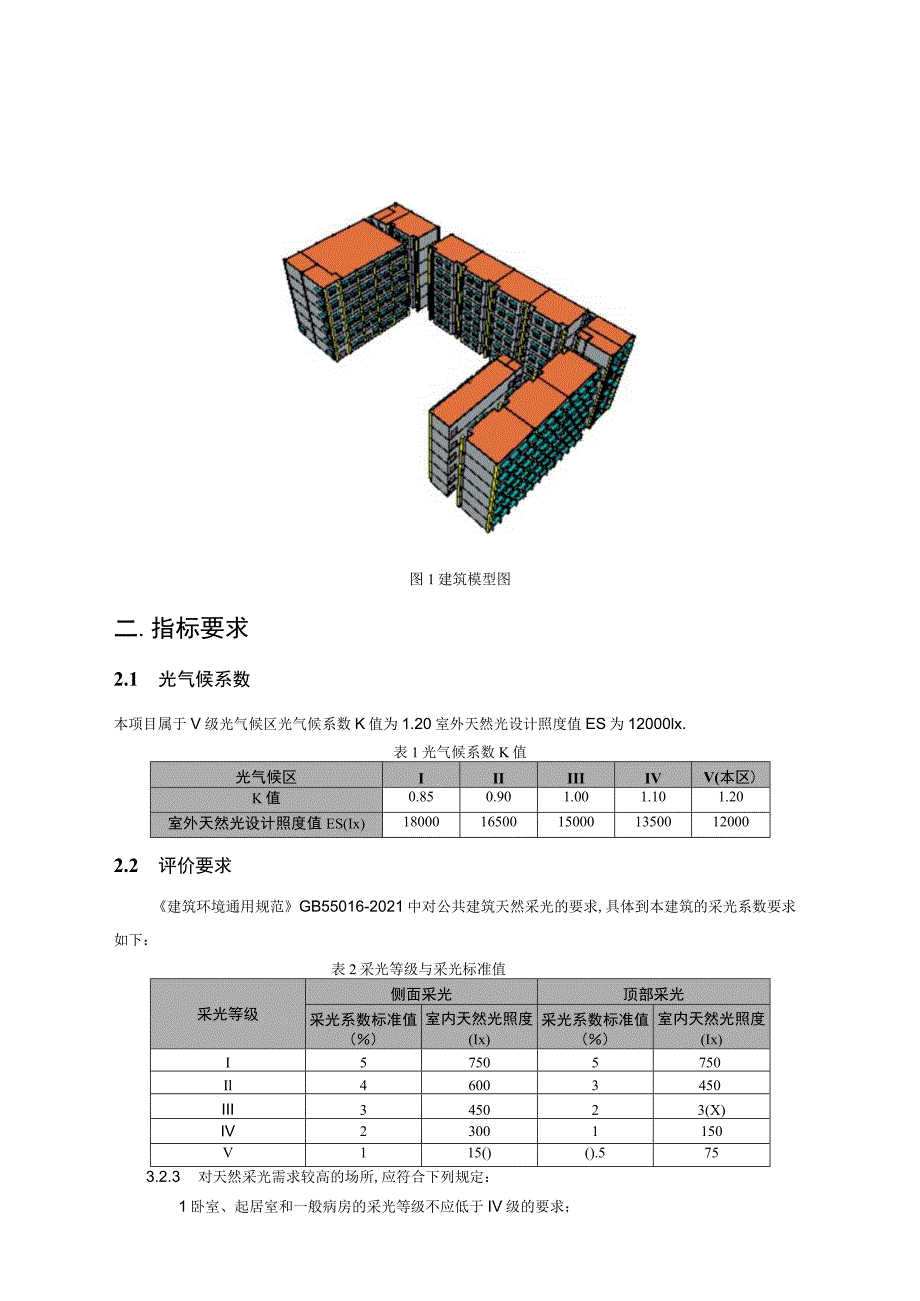

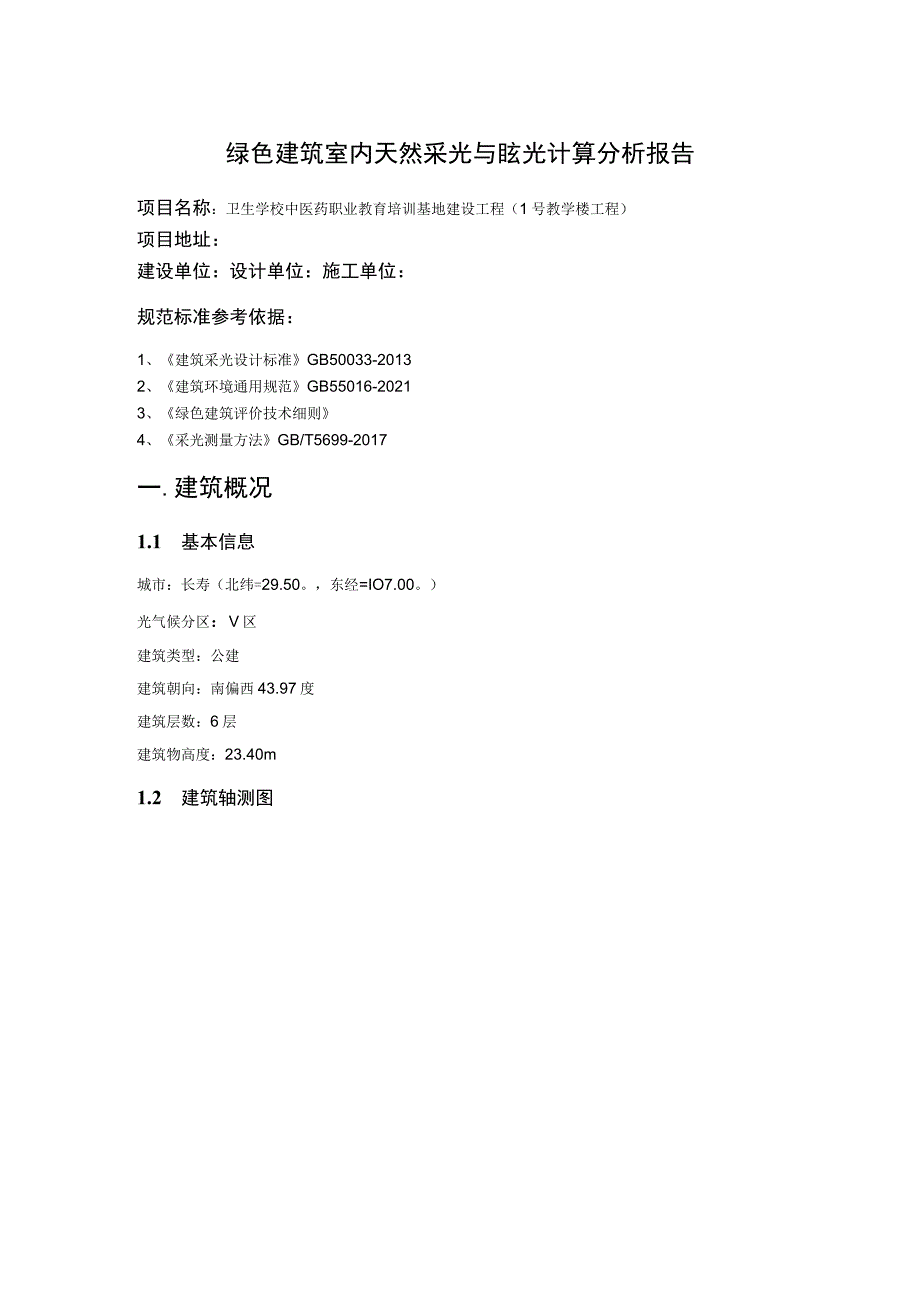

2、告绿色建筑室内天然采光与眩光计算分析报告项目名称：卫生学校中医药职业教育培训基地建设工程（1号教学楼工程）项目地址：建设单位：设计单位：施工单位：规范标准参考依据：1、建筑采光设计标准GB50033-20132、建筑环境通用规范GB55016-20213、绿色建筑评价技术细则4、采光测量方法GB/T5699-2017一.建筑概况1.1 基本信息城市：长寿（北纬=29.50。，东经=IO7.00。）光气候分区：V区建筑类型：公建建筑朝向：南偏西43.97度建筑层数：6层建筑物高度：23.40m1.2 建筑轴测图图1建筑模型图二.指标要求2.1 光气候系数本项目属于V级光气候区光气候系数K值为1.

3、20室外天然光设计照度值ES为12000lx.表1光气候系数K值光气候区IIIIIIIVV(本区)K值0.850.901.001.101.20室外天然光设计照度值ES(Ix)18000165001500013500120002.2 评价要求建筑环境通用规范GB55016-2021中对公共建筑天然采光的要求,具体到本建筑的采光系数要求如下：表2采光等级与采光标准值采光等级侧面采光顶部采光采光系数标准值()室内天然光照度(Ix)采光系数标准值()室内天然光照度(Ix)I57505750Il46003450III345023(X)IV23001150V115()().5753.2.3 对天然采光需求

4、较高的场所,应符合下列规定：1卧室、起居室和一般病房的采光等级不应低于IV级的要求；2普通教室的采光等级不应低于In级的要求；3普通教室侧面采光的采光均匀度不应低于0.5。3.2.4 长时间工作或学习的场所室内各表面的反射比应符合表下表规定:表3反射比表面名称反射比顶棚0.6).9墙面0.30.8地面0.10.5三.模拟概述依据建筑采光设计标准GB500332013规定,采光系数是基于全阻天模型计算而得到的，全阴天即天空全部被云层遮蔽的天气，此时室外天然光均为天空扩散光，其天空亮度分布相对稳定，天顶亮度为地平线附近亮度的三倍。3.1 原理概要建筑室内参考平面上某一点的采光系数，可按下式计算：C

5、=（En/Ew）X100%式中：En在全阴天空漫射光照射下，室内给定平面上的某一点由天空漫射光所产生的照度（Ix）；Ew在全阴天空漫射光照射下，与室内某一点照度同一时间、同一地点，在室外无遮挡水平面上由天空漫射光所产生的室外照度（仪）。3.2 分析软件本绿色建筑天然采光模拟分析软件PKPM-DayIight由北京构力科技有限公司（PKPM）自主研发，软件的操作环境为Win7WinlO系统，并可在BlMBaSe平台、AUtoCAD平台、中望CAD、浩辰CAD上运行。该软件配套国家及地方绿色建筑评价标准、建筑环境通用规范GB55016-2021,自动生成可溯源的天然采光模拟计算报告书，帮助用户快速

6、完成我国建筑领域的室内光环境设计评价工作。该软件获住建部建设行业科技成果评估、国家建筑工程质量监督检验中心双重认证；典型案例的软件计算值与实际工程测量值误差在7%以内。对于采光系数的计算，本软件提供多种计算方法：方法1:逐点照度模拟计算法。即对民用建筑模型每个房间的距地面0.75米（工业建筑取1米，公用场所取地面）高度处的水平面按一定精度划分为多个网格，设置室内材质、外部遮挡建筑物等影响采光的基本条件参数，通过调用国际权威的RadianCe计算内核，利用蒙特卡洛算法优化的反向光线追踪算法，对每一个网格进行迭代照度计算。算出的室内照度值En与室外照度EW的比值百分比即为该点的采光系数计算值。方法

7、2:采用国家标准建筑采光设计标准GB50033-2013中提供的计算公式,设置建筑几何形体、室内材质等影响采光的基本条件参数，按照全阻天模型计算每个房间的照度值，算出的室内照度值En与室外照度EW的比值百分比即为采光系数计算值。3.3 参数设置材料的材质、颜色、表面状况决定光的吸收、反射与投射性能，对建筑采光影响较大，模拟分析时需根据实际材料性状对参数进行选值。本报告参考建筑采光设计标准GB50033-2013的表5.0.4及附录D和全国民用建筑工程设计技术措施节能专篇-建筑中表6.3.1对各种不同材料构造的光学性能参数提供的参考指导值进行赋值计算分析，本项目玻璃及内饰面材料光学性能参数取值具

8、体如下表所表4材料光学性能参数构造部位材料内饰面反射比可见光透射比墙面1大白粉刷0.75顶棚1白色乳胶漆0.84-地板1水泥砂浆抹面0.32外窗I6透明+12A+6透明0.81内窗16透明+12A+6透明0.81外玻璃幕墙16透明+12A+6透明0.81四.模拟分析4.1 模拟条件QE天空模型（采光系数及照度计算）：全阴天ClE天空模型（眩光计算）：全阴天模拟依据：建筑采光设计标准GB50033-2013建筑环境通用规范GB55016-2021模拟空间网格间距：2.00（米）本项目划分网格数：2401（个）地面材质反射系数：0.80光线反射次数：5模拟范围：标准层1（A-LoIF）、标准层2（

9、A-L02F.A-Lo3F、A-LO4F等）、标准层3（A-L06F）4.2 模拟结果4.2.1 采光系数统计1、A-L04F图2A-LO4F平面图图3A-LO4F采光系数分布图表5A-LO4F采光系数统计表区域间型房类间称房名房间面积时)一光级采等光型采类采光系数标准值C(%)限值C(%)达标情况分户区_CA04(X)5普通教室房间RM0400472.65III侧面采光7.833.6达标分户区普通教室教室71.71III侧面采光7.913.6达标_CA04003RM04017普通教室教室RM0401871.81III侧面采光7.673.6达标普通教室教室RM0401973.07III侧面采光

10、9.403.6达标分户区_CA04004普通教室教室RM0401171.72III侧面采光9.853.6达标普通教室教室RM0400971.71In侧面采光10.203.6达标普通教室教室RM0400873.17III侧面采光10.123.6达标普通教室教室RM0401071.81III侧面采光10.323.6达标分户区_CA04001普通教室合班教室RM04007288.70III侧面采光6.593.6达标注：上表中，采光系数标准值即平均采光系数。2、A-L05F.OO9OO.OO.O.OO9 0.9.&7.6.1 43.N1.a图5A-Lo5F采光系数分布图表6A-Lo5F采光系数统计表区

11、域间型房类间称房名房间面积(m*)采光等级光型采类采光系数标准值C(%)限值C(%)达标情况分户区_CA05005普通教室房间RM0500472.65III侧面采光8.213.6达标分户区_CA05(X)4普通教室教室RN4O5OO873.17III侧面采光10.223.6达标普通教室教室RM0500971.71in侧面采光10.283.6达标普通教室教室RM0501071.81III侧面采光10.393.6达标普通教室教室RMo501171.72III侧面采光9.983.6达标分户区_CA05001普通教室合班教室RM05007288.70III侧面采光6.743.6达标分户区_CAO5OO

12、3普通教室教室RM0501771.71III侧面采光8.183.6达标普通教室教室RM0501871.81III侧面采光8.133.6达标普通教室教室RM0501973.07III侧面采光9.623.6达标注：上表中，”采光系数标准值即平均采光系数。图6A-Lo6F平面图图7A-Lo6F采光系数分布图表7A-Lo6F采光系数统计表区域间型房类房间名称房间面积(m,)一光级采等光型采类采光系数标准值C(%)限值C(%)达标情况分户区_CA06006普通教室房间RM0600472.31III侧面采光12.173.6达标分户区_CA06001普通教室合班教室RM06006285.77III侧面采光9

13、.353.6达标分户区_CA06004普通教室教室RM0600871.72III侧面采光13.903.6达标普通教室教室RM0601171.71III侧面采光13.633.6达标普通教室教室71.81III侧面采光13.923.6达标RM06009普通教室教室RM0600773.17III侧面采光14.013.6达标分户区_CA06003普通教室教室RM0601771.71III侧面采光12.113.6达标普通教室教室RM0601871.81III侧面采光12.183.6达标普通教室教室RM0601973.08In侧面采光13.313.6达标注：上表中，”采光系数标准值即平均采光系数”。4、A-LOlF图8A-LOlF平面图图9A-LOIF采光系数分布图表8A-L
