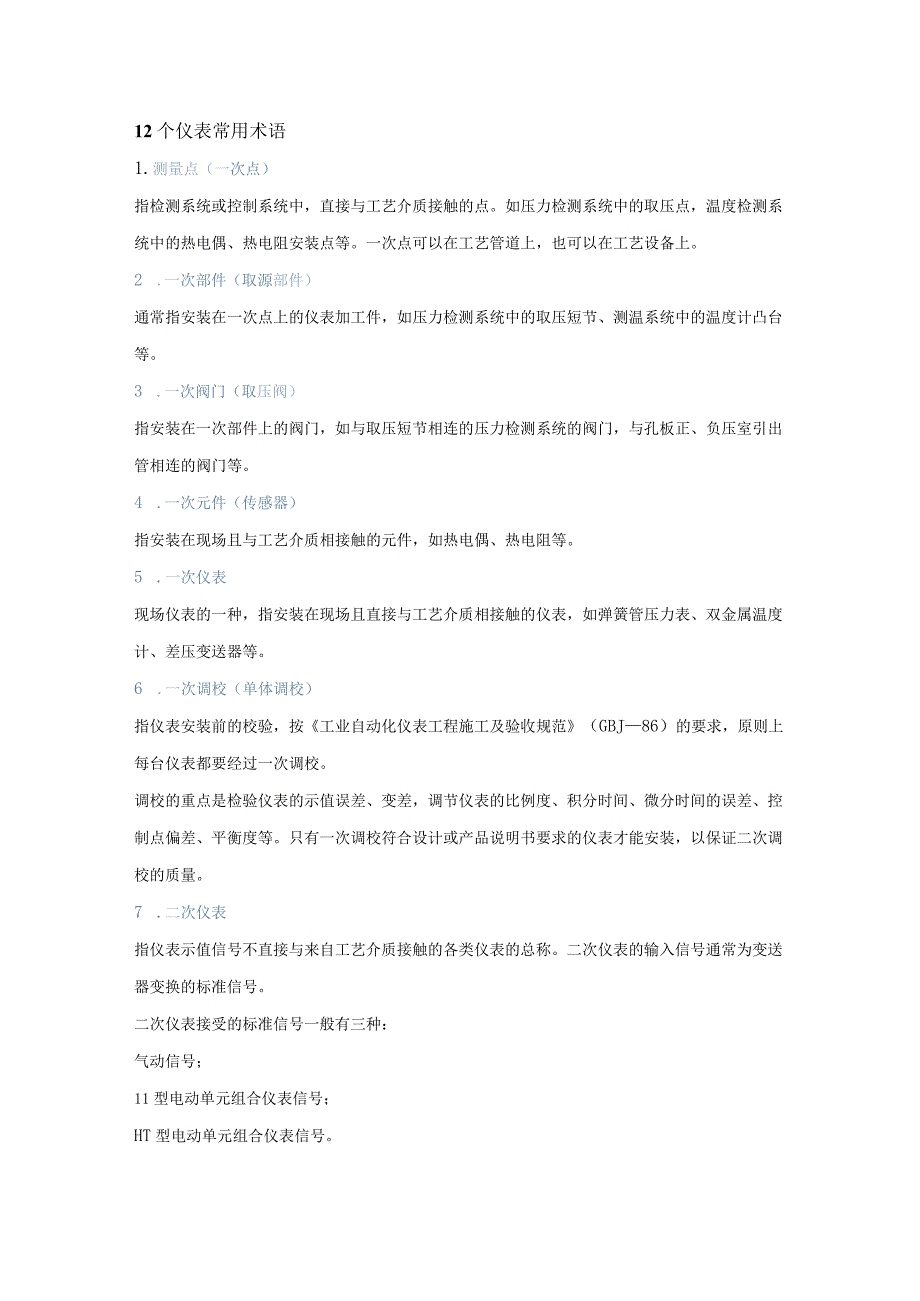

1、12个仪表常用术语1.测量点（一次点）指检测系统或控制系统中，直接与工艺介质接触的点。如压力检测系统中的取压点，温度检测系统中的热电偶、热电阻安装点等。一次点可以在工艺管道上，也可以在工艺设备上。2 .一次部件（取源部件）通常指安装在一次点上的仪表加工件，如压力检测系统中的取压短节、测温系统中的温度计凸台等。3 .一次阀门（取压阀）指安装在一次部件上的阀门，如与取压短节相连的压力检测系统的阀门，与孔板正、负压室引出管相连的阀门等。4 .一次元件（传感器）指安装在现场且与工艺介质相接触的元件，如热电偶、热电阻等。5 .一次仪表现场仪表的一种，指安装在现场且直接与工艺介质相接触的仪表，如弹簧管压力

2、表、双金属温度计、差压变送器等。6 .一次调校（单体调校）指仪表安装前的校验，按工业自动化仪表工程施工及验收规范（GBJ86）的要求，原则上每台仪表都要经过一次调校。调校的重点是检验仪表的示值误差、变差，调节仪表的比例度、积分时间、微分时间的误差、控制点偏差、平衡度等。只有一次调校符合设计或产品说明书要求的仪表才能安装，以保证二次调校的质量。7 .二次仪表指仪表示值信号不直接与来自工艺介质接触的各类仪表的总称。二次仪表的输入信号通常为变送器变换的标准信号。二次仪表接受的标准信号一般有三种：气动信号；11型电动单元组合仪表信号；HT型电动单元组合仪表信号。8 .现场仪表指安装在现场的仪表的总称，

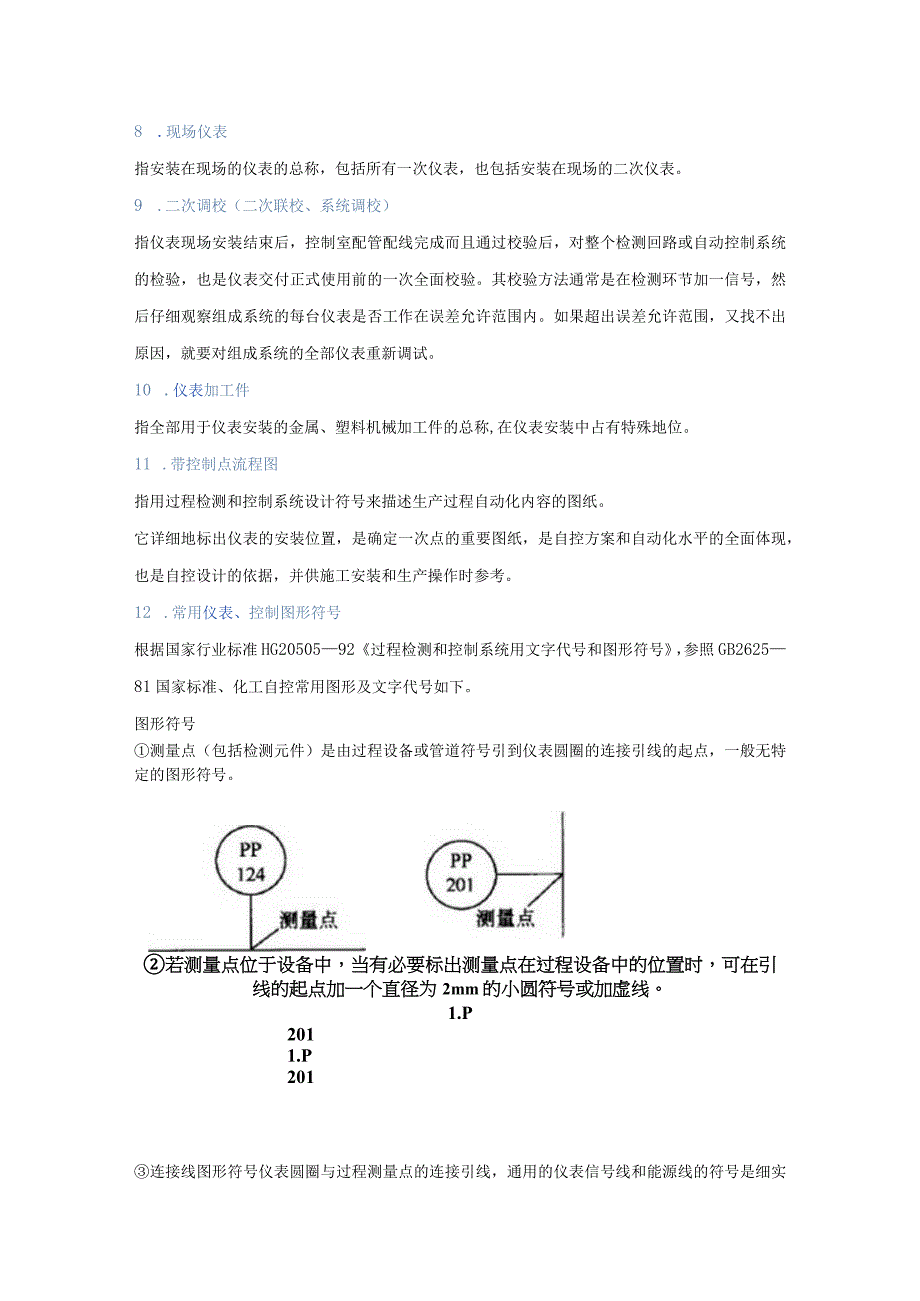

3、包括所有一次仪表，也包括安装在现场的二次仪表。9 .二次调校（二次联校、系统调校）指仪表现场安装结束后，控制室配管配线完成而且通过校验后，对整个检测回路或自动控制系统的检验，也是仪表交付正式使用前的一次全面校验。其校验方法通常是在检测环节加一信号，然后仔细观察组成系统的每台仪表是否工作在误差允许范围内。如果超出误差允许范围，又找不出原因，就要对组成系统的全部仪表重新调试。10 .仪表加工件指全部用于仪表安装的金属、塑料机械加工件的总称,在仪表安装中占有特殊地位。11 .带控制点流程图指用过程检测和控制系统设计符号来描述生产过程自动化内容的图纸。它详细地标出仪表的安装位置，是确定一次点的重要图纸

4、，是自控方案和自动化水平的全面体现，也是自控设计的依据，并供施工安装和生产操作时参考。12 .常用仪表、控制图形符号根据国家行业标准HG2050592过程检测和控制系统用文字代号和图形符号，参照GB262581国家标准、化工自控常用图形及文字代号如下。图形符号测量点（包括检测元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号。若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2mm的小圆符号或加虚线。1.P2011.P201连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。当有必要标注能源类别时

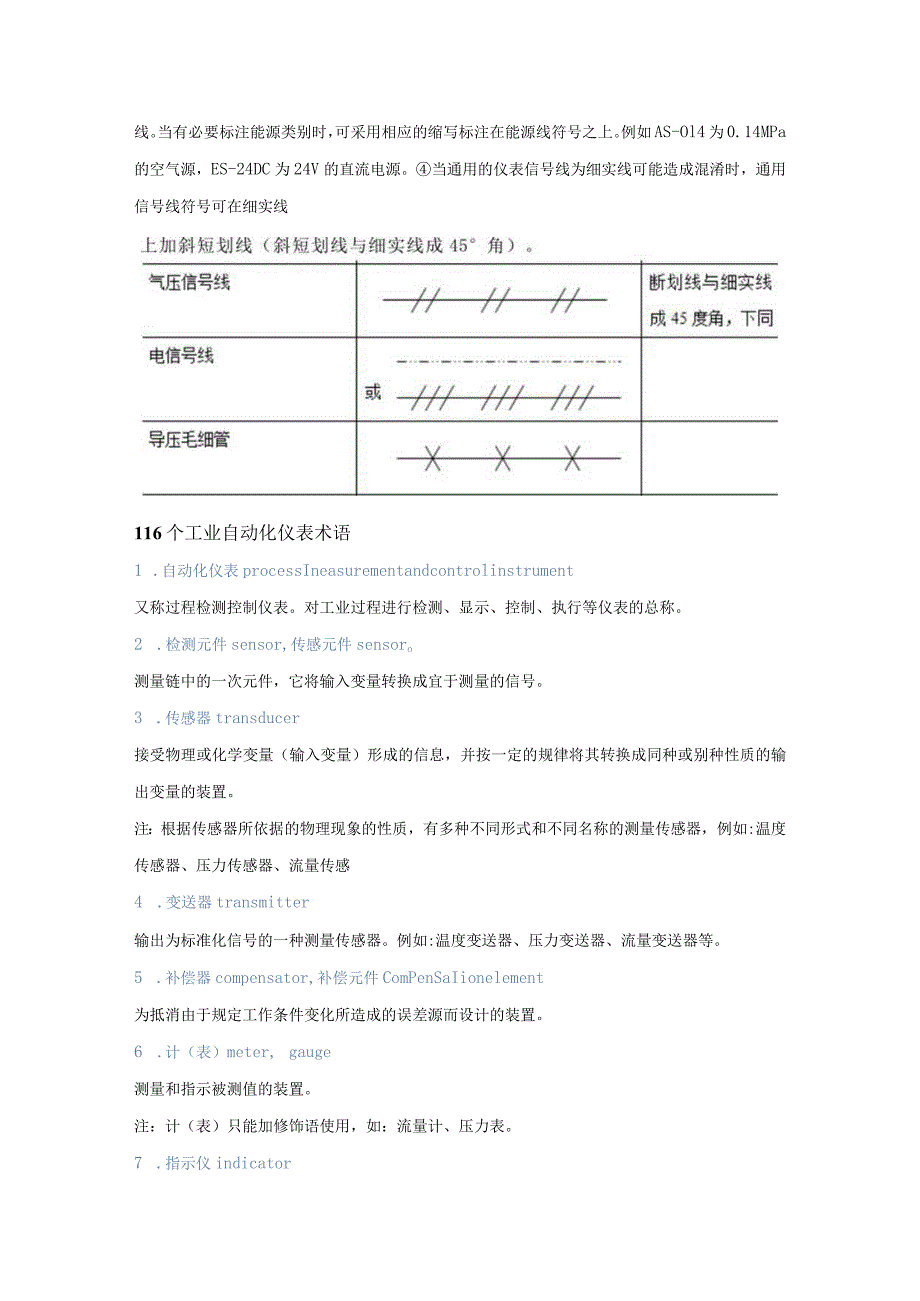

5、，可采用相应的缩写标注在能源线符号之上。例如AS-Ol4为0.14MPa的空气源，ES-24DC为24V的直流电源。当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线116个工业自动化仪表术语1 .自动化仪表processIneasurementandcontrolinstrument又称过程检测控制仪表。对工业过程进行检测、显示、控制、执行等仪表的总称。2 .检测元件sensor,传感元件sensoro测量链中的一次元件，它将输入变量转换成宜于测量的信号。3 .传感器transducer接受物理或化学变量（输入变量）形成的信息，并按一定的规律将其转换成同种或别种性质的输出变量

6、的装置。注：根据传感器所依据的物理现象的性质，有多种不同形式和不同名称的测量传感器，例如:温度传感器、压力传感器、流量传感4 .变送器transmitter输出为标准化信号的一种测量传感器。例如:温度变送器、压力变送器、流量变送器等。5 .补偿器compensator,补偿元件ComPenSaIionelement为抵消由于规定工作条件变化所造成的误差源而设计的装置。6 .计（表）meter,gauge测量和指示被测值的装置。注：计（表）只能加修饰语使用，如：流量计、压力表。7 .指示仪indicator提供被测变量直观示值的装置。8 .记录仪recorder记录其输入信号相关值的装置。9 .

7、多点记录仪multi-pointrecorder由打印机构以一系列打印符号记录每一个输入信号的记录仪。10 .趋势记录仪Irendrecorder根据编制的程序或由操作人员选择供多个变量共同使用的标准化信号记录仪。11 .差动放大器diFferentialamplifier具有两个类似的输入线路，相互连接后能响应两个电压或两个电流之差的放大器。12 .运算放大器operationalampIifier高增益、高输入阻抗、低输出阻抗的差动放大器。13 .隔离放大器iSolatedamplifier输入线路与输出线路之间以及两线路与地之间不存在点连接的放大器。14 .总计仪表totalizingi

8、nstrument通过对被测的量各部分值的求和来确定被测量值的测量仪表。这些部分值可以同时或依次从一个或多个来源中获得。15 .计算装置computingdevice能够完成一个或多个计算和（或）逻辑操作，并输出一个或多个经计算后的信号的装置或功能。16 .反馈控制器feedbackcontroller能自动地工作，通过将被控变量值与参比变量值相比较后改变被控变量从而缩小两者之间差异的装置。17 .信号选择器signalselector/auctioneeringdevice从两个或多个输入信号中选择预期信号的装置。18 .自动/手动操作器automatic/manualstation(AMs

9、tation)能够由过程操作人员在自动和手动控制之间切换以及手动控制一个或多个终端控制元件的装置。19 .手动操作器manualstation,remotemanualloader仅有手动操作输出，用来操纵一个或多个远程仪表的装置。20 .报警单元alarmunit具有可听和(或)可视输出，以表明设备或控制系统不正常或超出极限状态的装置。21 .(可测的)量(measurable)quantity可以定性区别和定量确定的一种现象、物体或物质的属性。22 .变量variable其值可变且通常可测出的量或状态。23 .(测量)单位unit(ofmeasurement)为定量表示具有相同量纲的量，所

10、约定选取的特定量。24 .(测量)单位制systemofunits(ofmeasurement)为给定量制建立的一组单位。例如：国际单位制(SI);CGS单位制。注：单位制包括一组选定的基本单位和由定义方程式、比例因数确定的导出单位。25 .(量)值VaIUe(ofaquantity)用一个数和一个适当的测量单位表示的量。例如：5.3m;12kg；-40o26 .真值truevalue严密定义变量的假定理论值。注：1.量的真值是一个理想概念，通常是不可知的。2 .实际使用的是所谓的“约定真值”O27 .约定真值conventionaltruevalue为了一定目的，可以替代真值的量值。注：一般

11、说来，约定真值被认为是非常接近真值的，对于一定的用途，其差值可以忽略不计。28 .测量measurement以确定量值为目的的一组操作。29 .静态测量staticmeasurement对测量期间其值可认为是恒定的量的测量。注：“静态”一词适用于被测量，不适用于测量方法。30 .动态测量dynamicmeasurement对（变）量的瞬时值或随时间的变化值的测量。注：“动态”一词适用于被测量，不适用于测量方法。31 .被测量measurand,measuredquantity受到测量的量。32 .被测变量measuredvariable0被测的量、特性或状态。注：被测变量通常是温度、压力、流量

12、、速度等。33 .输入变量inputvariable输入到仪表的变量。34 .输出变量outputvariable由仪表输出的变量。35 .被测值measuredvalue根据测量装置在规定条件下的某个指定瞬间获取的信息得出，并以数字和计量单位表示的数量。36 .影响量influencequantity不属于被测量但却影响被测值或测量仪表表示值的量。例如：环境温度、被测交流电压的频率。37 .信号signal某一个或几个参数载有信号所表示的一个或多个变量的信息的物理变量。38 .测量信号measurementsignal测量系统内表示被测量的一种信号。39 .模拟信号analoguesigna

13、l信息参数可表现为给定范围内所有值的信号。4。数字信号digitalsignal信息参数可表现为用数字表示的一组离散值中任一值的信号。41.标准化信号standardizedsignal具有标准化的上、下范围值的信号。例如：4m20m(d.c.)20kPa、100kPa42 .输入信号inPutsignal施加到装置、元件或系统输入端的信号。43 .输出信号outputsignal由装置、元件或系统送出的信号。44 .量化信号quantifiedsignal具有量化信息参数的信号。45 .二进制信号binarysignal仅有二个值的量化信号。46 .测量结果resultOfameasurem

14、ent由测量所得到的被测量的值。注：1.当使用“测量结果”这个术语时，应明确它是示值、未修正结果还是已修正结果，并是否已对几次观测值进行平均。2.测量结果的完整说明应包括：关于测量不确定度的信息和关于相应的影响量值的信息。47 .(测量仪表的)示值indication(ofameasuringinstrument)测量仪表所提供的被测量的值。48 .测量准确度accuracyofmeasurement同义词：测量精确度,被测量的测量结果与(约定)真值间的一致程度。49 .测量重复性repeatabilityofmeasurement在相同测量方法、相同观测者、相同测量仪器、相同场所、相同工作条

15、件和短时期内重复的条件下，对同一被测量进行多次连续测量所得结果之间的一致程度。50 .误差error被测变量的被测值与真值之间的代数差。注：1 .被测值大于真值时误差为正。误差=被测值真值2 .在仪表或装置的数据单上列出误差时，必须规定仪表或装置的校准方式。51 .绝对误差absoluteerror测量结果减去被测量的（约定）真值。52 .相对误差relativeerror绝对误差除以被测量的（约定）真值。53 .随机误差randomerror在同一被测量的多次测量过程中，其变化是不可预计的测量误差的一部分。54 .系统误差systematicerror在相同的条件下对同一个给定量值进行多次测量的过程中，绝对值和符号保持不变或者在条件变化时按固定规律变化的误差。55 .修正值correction为了得到修正结果，必须以代数法加到未修正测量结果上的值，这个值是系统误差已知部分的相反值。56 .修正因子correctionfactor为补偿系统误差
