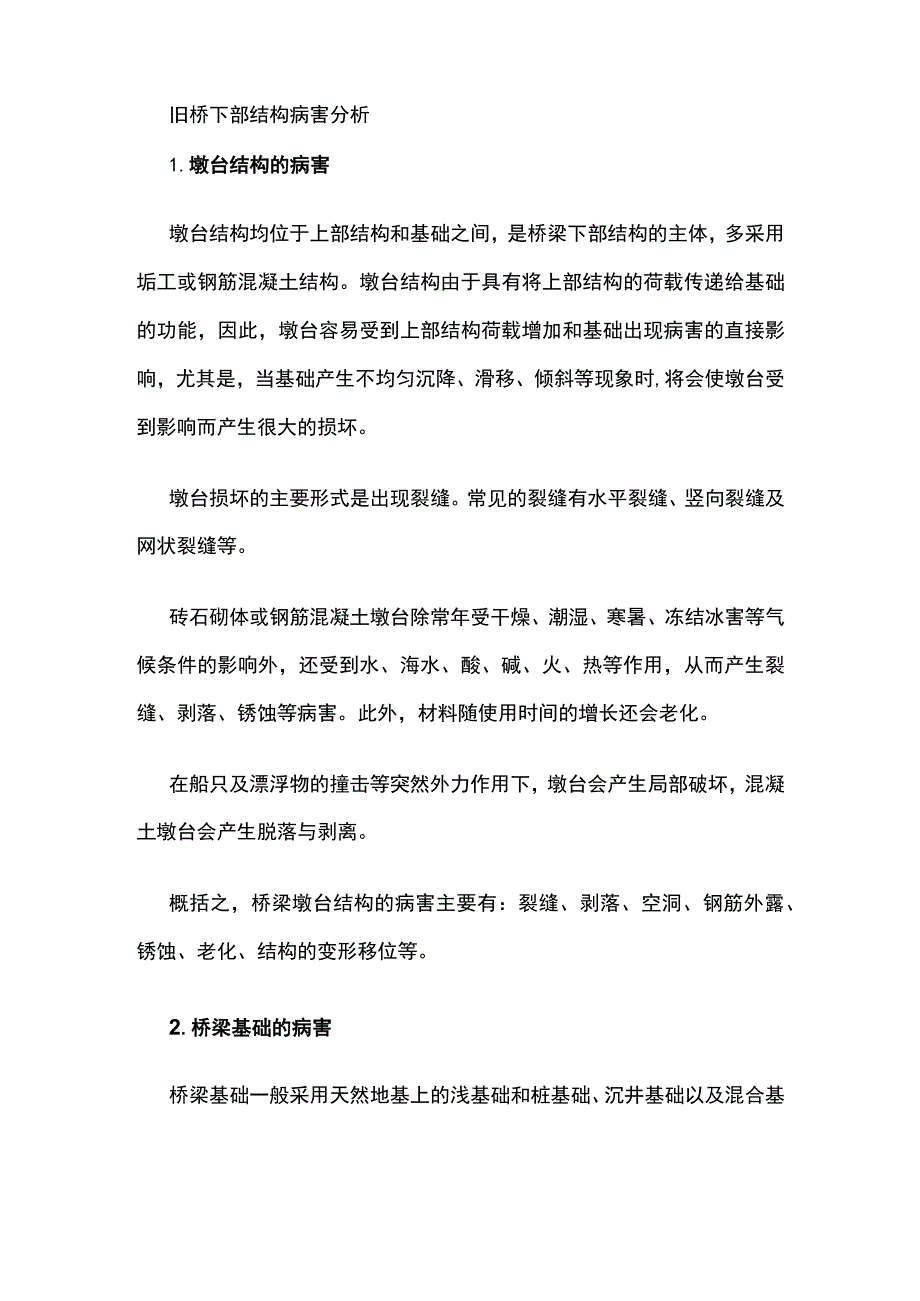

1、旧桥下部结构病害分析1.墩台结构的病害墩台结构均位于上部结构和基础之间，是桥梁下部结构的主体，多采用垢工或钢筋混凝土结构。墩台结构由于具有将上部结构的荷载传递给基础的功能，因此，墩台容易受到上部结构荷载增加和基础出现病害的直接影响，尤其是，当基础产生不均匀沉降、滑移、倾斜等现象时,将会使墩台受到影响而产生很大的损坏。墩台损坏的主要形式是出现裂缝。常见的裂缝有水平裂缝、竖向裂缝及网状裂缝等。砖石砌体或钢筋混凝土墩台除常年受干燥、潮湿、寒暑、冻结冰害等气候条件的影响外，还受到水、海水、酸、碱、火、热等作用，从而产生裂缝、剥落、锈蚀等病害。此外，材料随使用时间的增长还会老化。在船只及漂浮物的撞击等突

2、然外力作用下，墩台会产生局部破坏，混凝土墩台会产生脱落与剥离。概括之，桥梁墩台结构的病害主要有：裂缝、剥落、空洞、钢筋外露、锈蚀、老化、结构的变形移位等。2.桥梁基础的病害桥梁基础一般采用天然地基上的浅基础和桩基础、沉井基础以及混合基础等深基础。由于每类基础所处的条件不尽相同，因此，根据基础结构形式及修建基础地形的差异，所产生的病害也不完全相同。但从总的方面来说,它有一定的规律性。桥梁基础一般容易发生的主要病害有:(1)基础的沉降和不均匀沉降由于地基的压密下沉而引起的基础沉降，这对于任何一座桥梁都将是难以避免的，在一定范围内这是正常现象，而超出一定的范围则将对桥梁产生有害的影响，在软土地基上修

3、建的桥梁基础，由于经常受到土基压实下沉和地下水位升降等的影响，往往还会产生不均匀的沉降。(2)基础的滑移和倾斜基础由于经常受到洪水的冲刷而产生滑移，冲刷深度由河流的河床纵坡与河床堆积物成分等因素所决定。一般很难预先估计冲刷有多深,事先必须经过充分的调查，以探求其冲刷深度。另外，由于河床疏浚开挖，减少了桥台台前临河面地基土层的侧向压力，也会使基础产生侧向滑移。当桥台基础建造于软土地基上，而台背填土超过一定高度且基础构造处理不当时，作用于台背的水平力增大，将导致地基失稳，产生塑性流动，使桥台产生前移。当基础上下受力不均时，台身也随之产生不均匀的滑移，导致基础出现倾斜。产生滑移或倾斜的桥台基础，多为

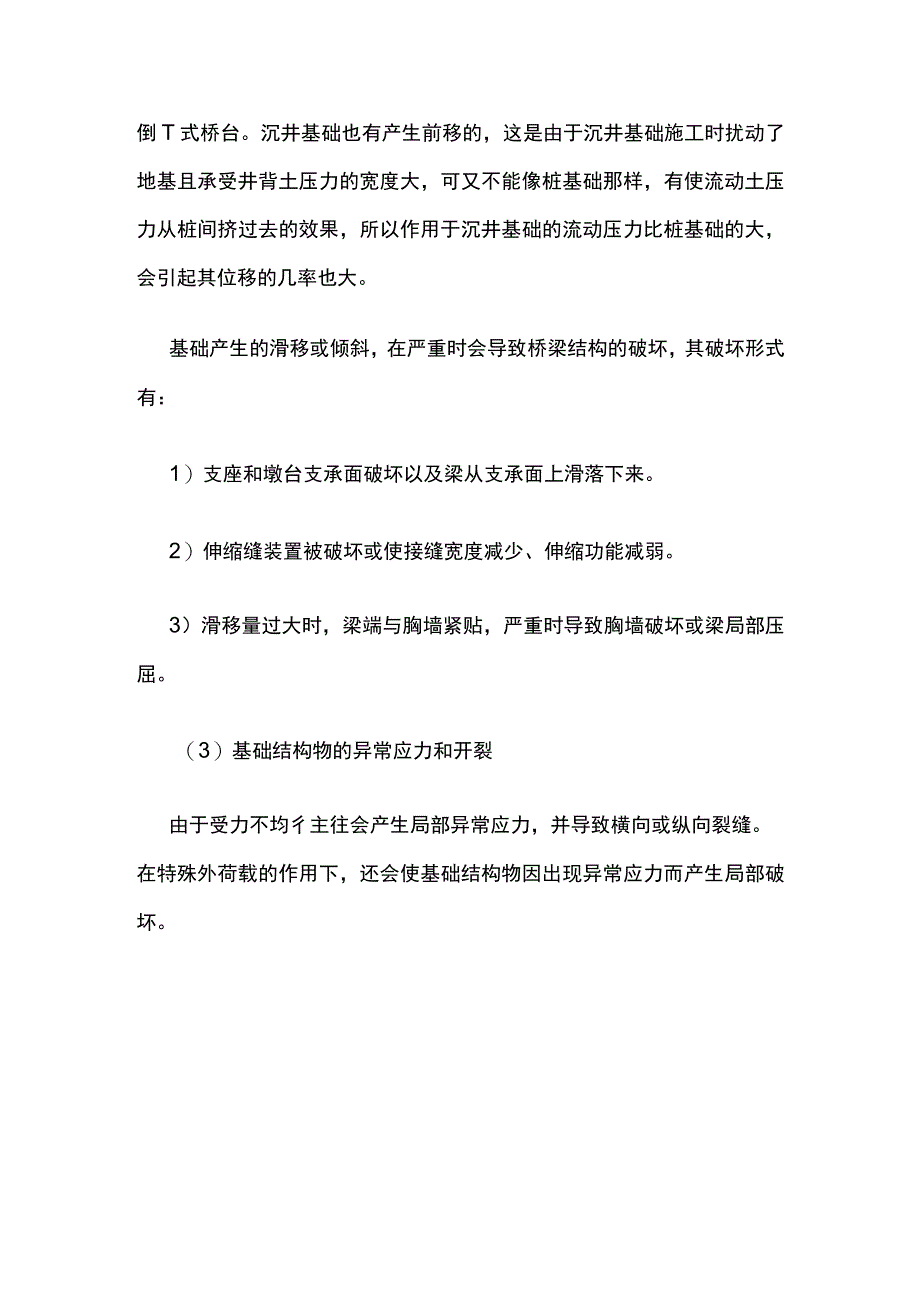

4、建造在软土地基上的重力式桥台、倒T式桥台。沉井基础也有产生前移的，这是由于沉井基础施工时扰动了地基且承受井背土压力的宽度大，可又不能像桩基础那样，有使流动土压力从桩间挤过去的效果，所以作用于沉井基础的流动压力比桩基础的大，会引起其位移的几率也大。基础产生的滑移或倾斜，在严重时会导致桥梁结构的破坏，其破坏形式有：1）支座和墩台支承面破坏以及梁从支承面上滑落下来。2）伸缩缝装置被破坏或使接缝宽度减少、伸缩功能减弱。3）滑移量过大时，梁端与胸墙紧贴，严重时导致胸墙破坏或梁局部压屈。（3）基础结构物的异常应力和开裂由于受力不均彳主往会产生局部异常应力，并导致横向或纵向裂缝。在特殊外荷载的作用下，还会使基础结构物因出现异常应力而产生局部破坏。
