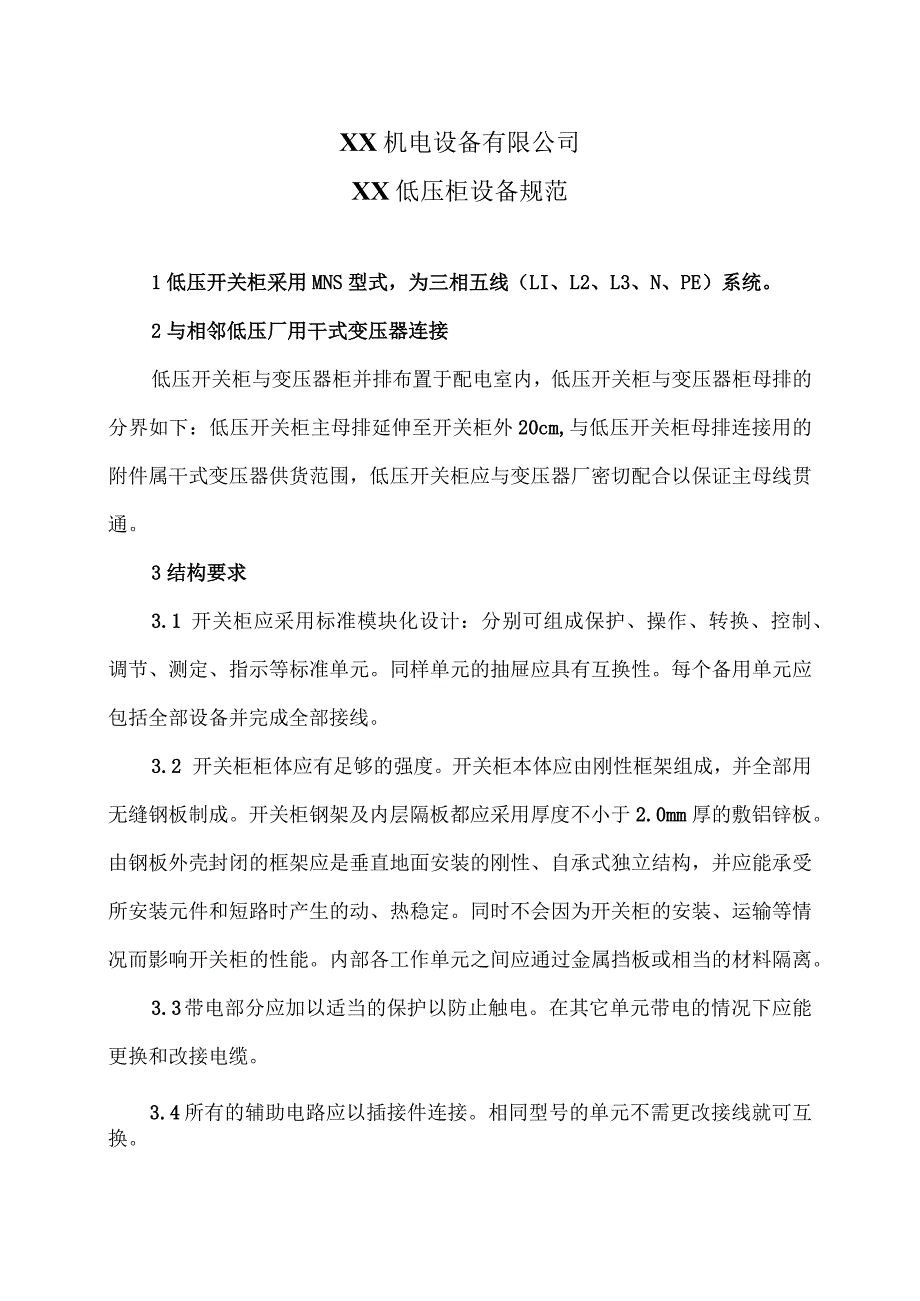

1、XX机电设备有限公司XX低压柜设备规范1低压开关柜采用MNS型式，为三相五线（LI、L2、L3、N、PE）系统。2与相邻低压厂用干式变压器连接低压开关柜与变压器柜并排布置于配电室内，低压开关柜与变压器柜母排的分界如下：低压开关柜主母排延伸至开关柜外20cm,与低压开关柜母排连接用的附件属干式变压器供货范围，低压开关柜应与变压器厂密切配合以保证主母线贯通。3结构要求3.1 开关柜应采用标准模块化设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元。同样单元的抽屉应具有互换性。每个备用单元应包括全部设备并完成全部接线。3.2 开关柜柜体应有足够的强度。开关柜本体应由刚性框架组成，并全

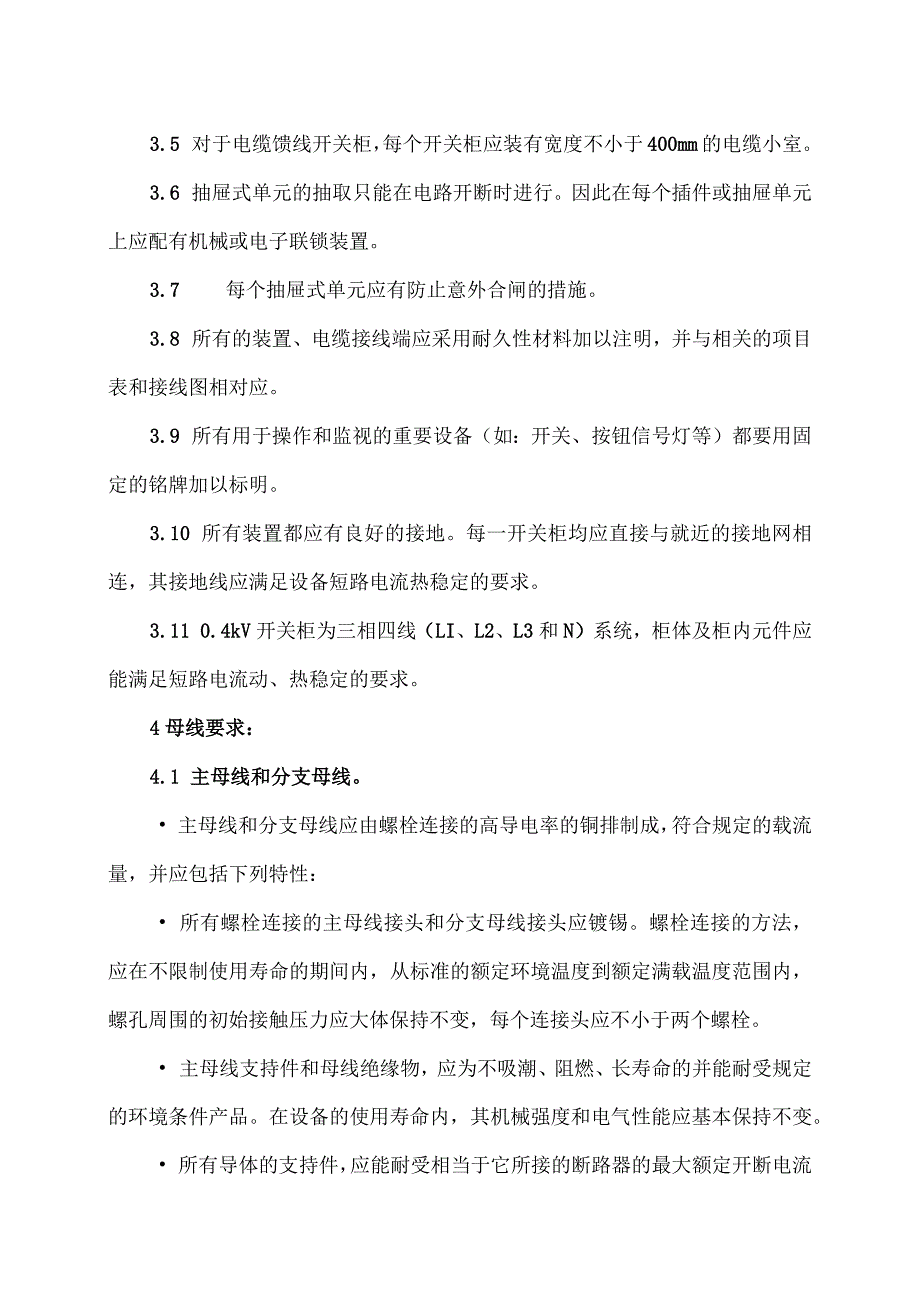

2、部用无缝钢板制成。开关柜钢架及内层隔板都应采用厚度不小于2.0mm厚的敷铝锌板。由钢板外壳封闭的框架应是垂直地面安装的刚性、自承式独立结构，并应能承受所安装元件和短路时产生的动、热稳定。同时不会因为开关柜的安装、运输等情况而影响开关柜的性能。内部各工作单元之间应通过金属挡板或相当的材料隔离。3.3 带电部分应加以适当的保护以防止触电。在其它单元带电的情况下应能更换和改接电缆。3.4 所有的辅助电路应以插接件连接。相同型号的单元不需更改接线就可互换。3.5 对于电缆馈线开关柜，每个开关柜应装有宽度不小于400mm的电缆小室。3.6 抽屉式单元的抽取只能在电路开断时进行。因此在每个插件或抽屉单元上

3、应配有机械或电子联锁装置。3.7 每个抽屉式单元应有防止意外合闸的措施。3.8 所有的装置、电缆接线端应采用耐久性材料加以注明，并与相关的项目表和接线图相对应。3.9 所有用于操作和监视的重要设备（如：开关、按钮信号灯等）都要用固定的铭牌加以标明。3.10 所有装置都应有良好的接地。每一开关柜均应直接与就近的接地网相连，其接地线应满足设备短路电流热稳定的要求。3.11 0.4kV开关柜为三相四线（LI、L2、L3和N）系统，柜体及柜内元件应能满足短路电流动、热稳定的要求。4母线要求：4.1 主母线和分支母线。 主母线和分支母线应由螺栓连接的高导电率的铜排制成，符合规定的载流量，并应包括下列特性

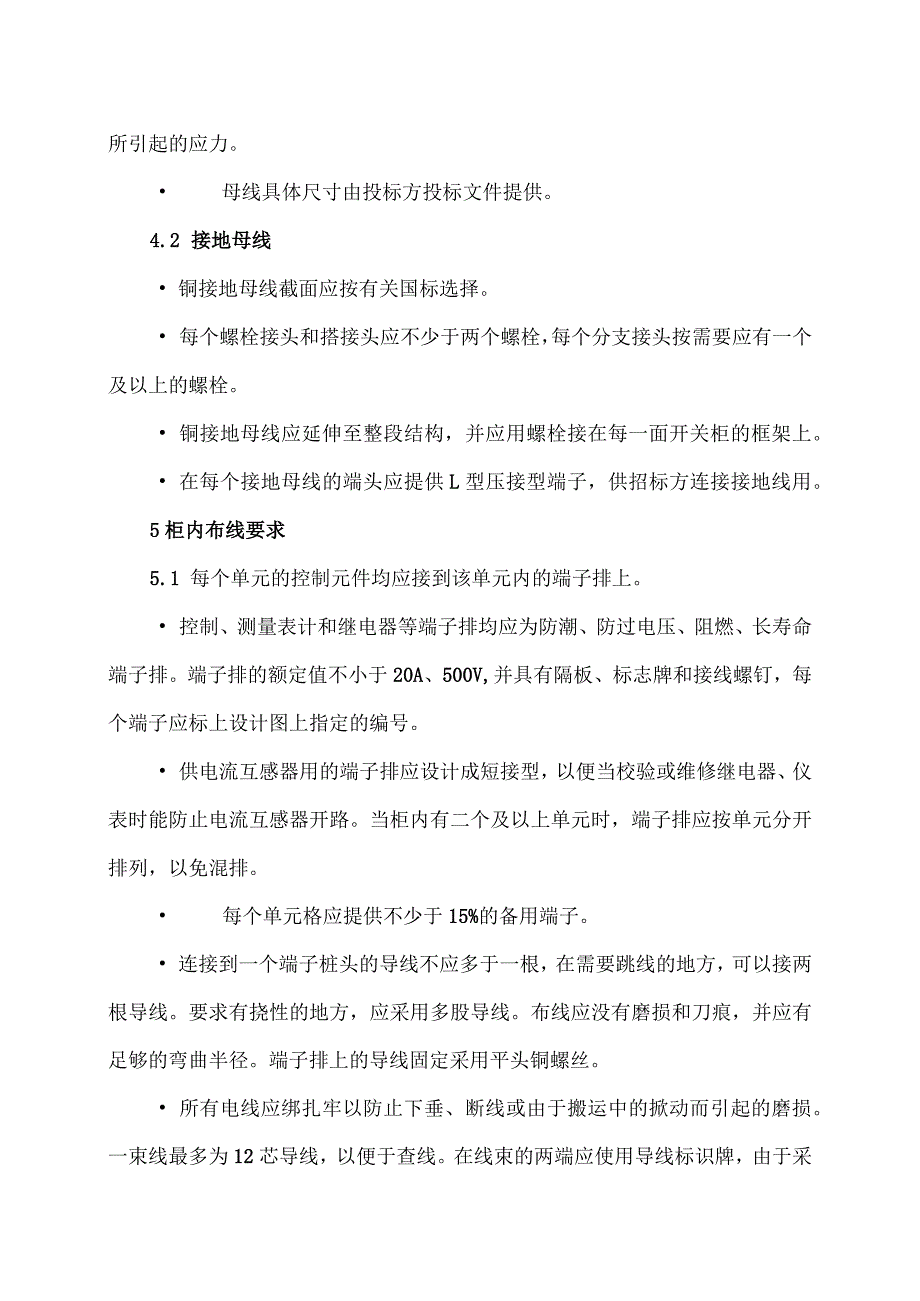

4、： 所有螺栓连接的主母线接头和分支母线接头应镀锡。螺栓连接的方法，应在不限制使用寿命的期间内，从标准的额定环境温度到额定满载温度范围内，螺孔周围的初始接触压力应大体保持不变，每个连接头应不小于两个螺栓。 主母线支持件和母线绝缘物，应为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品。在设备的使用寿命内，其机械强度和电气性能应基本保持不变。 所有导体的支持件，应能耐受相当于它所接的断路器的最大额定开断电流所引起的应力。 母线具体尺寸由投标方投标文件提供。4.2 接地母线 铜接地母线截面应按有关国标选择。 每个螺栓接头和搭接头应不少于两个螺栓，每个分支接头按需要应有一个及以上的螺栓。 铜接地母线应

5、延伸至整段结构，并应用螺栓接在每一面开关柜的框架上。 在每个接地母线的端头应提供L型压接型端子，供招标方连接接地线用。5柜内布线要求5.1 每个单元的控制元件均应接到该单元内的端子排上。 控制、测量表计和继电器等端子排均应为防潮、防过电压、阻燃、长寿命端子排。端子排的额定值不小于20A、500V,并具有隔板、标志牌和接线螺钉，每个端子应标上设计图上指定的编号。 供电流互感器用的端子排应设计成短接型，以便当校验或维修继电器、仪表时能防止电流互感器开路。当柜内有二个及以上单元时，端子排应按单元分开排列，以免混排。 每个单元格应提供不少于15%的备用端子。 连接到一个端子桩头的导线不应多于一根，在需

6、要跳线的地方，可以接两根导线。要求有挠性的地方，应采用多股导线。布线应没有磨损和刀痕，并应有足够的弯曲半径。端子排上的导线固定采用平头铜螺丝。 所有电线应绑扎牢以防止下垂、断线或由于搬运中的掀动而引起的磨损。一束线最多为12芯导线，以便于查线。在线束的两端应使用导线标识牌，由于采用绑扎布线，导线标识牌应在末端，并应便于认读。 所有单元应按招标方原理接线图接线。对短路会造成断路器合闸或跳闸的某些回路导线，不应接在相邻端子上。 控制回路与动力母线间应有适当的间距。每个三相电路在供外部连接的端子排上，从上到下应按A、B、C、N相序排列。电流互感器和电压互感器的二次回路接地应接到开关柜端子排上。所有电

7、流互感器回路的接线，应使每个次级可以在端子排上用短接型端子排予以短接。 供招标方外部连接用的端子应满足2.5mm2的电缆需要，并可连贯地连接一根电缆内的所有缆芯来布置，一根外部连线应接至各自的引出端子桩头上。在所有端子的正前方，应留出足够的、无阻挡的接近空间。5.2 其他要求所有的装置、电缆接线端采用耐久性材料加以注明，并与相关的项目表和接线图相对。所有用于操作和监视的重要设备（如：开关、按钮信号灯等）都要用固定的铭牌加以标明。 所有装置都有良好的接地。每一开关柜均可直接与就近的接地网相连，其接地线满足设备短路电流热稳定的要求。 开关柜的控制、信号和位置指示信号进入DCS系统。所有装有断路器的进、出线都安装循环操作计数器。计数器安装于相应的开关柜上。 在就地位置时，每个断路器都能由就地“开”、“关”按钮进行操作。一般情况下，该按钮置于保护罩内。如控制电压有故障，开关能进行“紧急开断”操作。 在试验位置时，能就地操作。 开关柜内部插件单元和开关柜固定部分之间的辅助触点采用插接式。插接式触点的接线使相同型号的插入式单元无需更改接线就可互换。 独立的仪表用互感器的次级回路必须接至插入式单元和开关柜端子排上。对于电流互感器装上必要的短接片。
