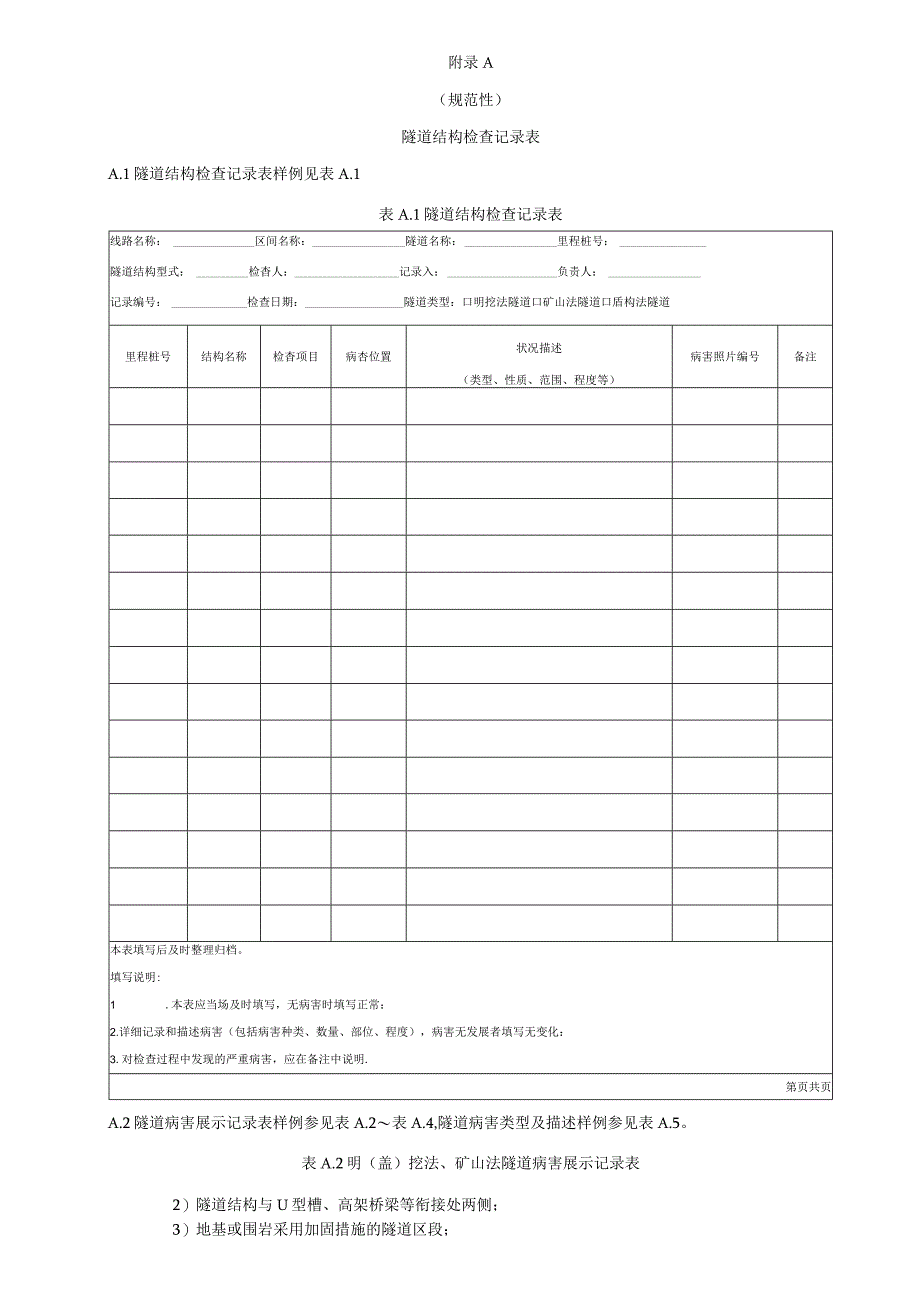

1、附录A（规范性）隧道结构检查记录表A.1隧道结构检查记录表样例见表A.1表A.1隧道结构检查记录表线路名称：区间名称：隧道名称：里程桩号：隧道结构型式：检杳人：记录入：负责人：记录编号：检查日期：隧道类型：口明挖法隧道口矿山法隧道口盾构法隧道里程桩号结构名称检杳项目病杏位置状况描述（类型、性质、范围、程度等）病害照片编号备注本表填写后及时整理归档。填写说明:1 .本表应当场及时填写，无病害时填写正常：2 .详细记录和描述病害（包括病害种类、数量、部位、程度），病害无发展者填写无变化：3 .对检查过程中发现的严重病害，应在备注中说明.第页共页A.2隧道病害展示记录表样例参见表A.2表A.4,隧道

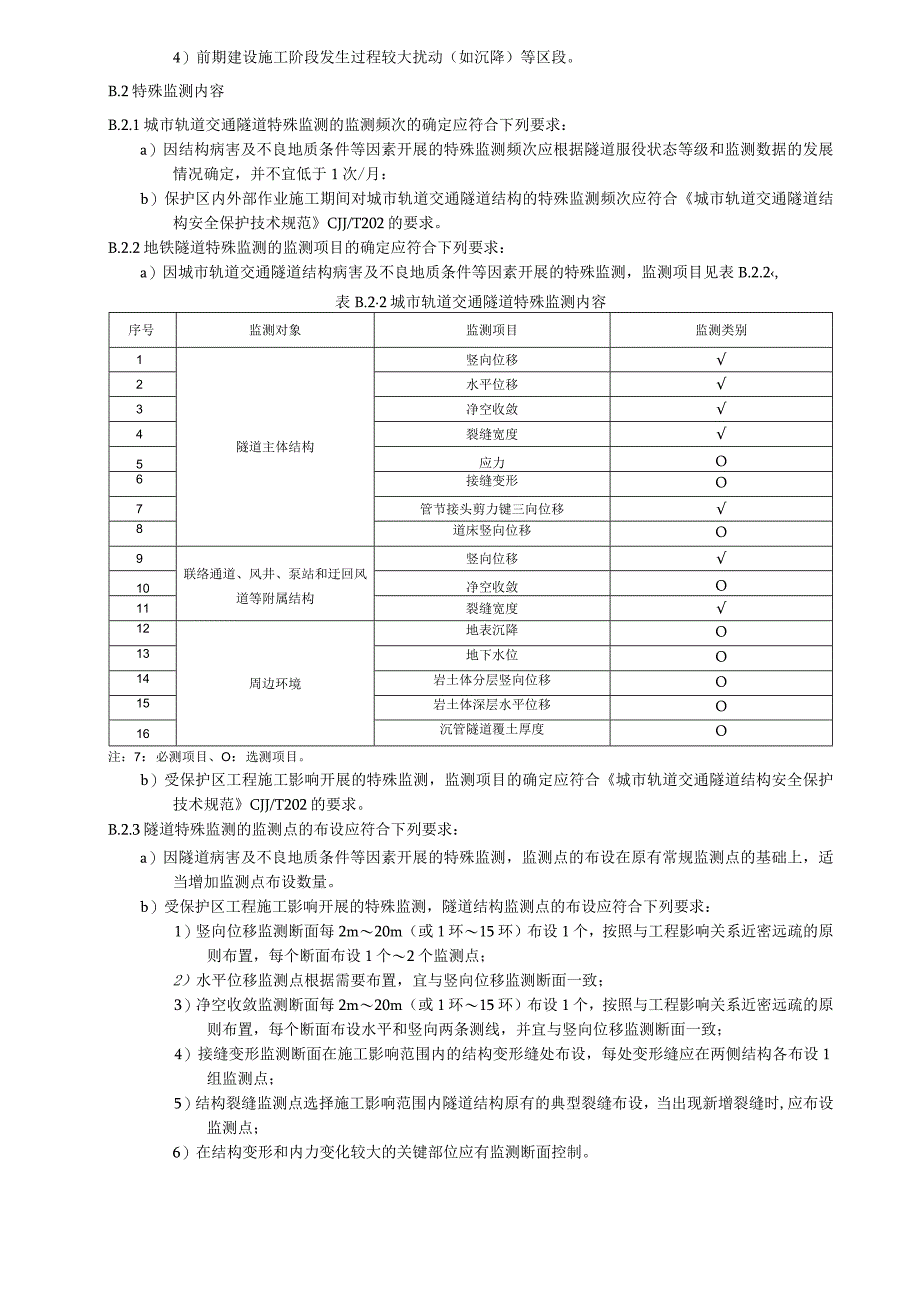

2、病害类型及描述样例参见表A.5。表A.2明（盖）挖法、矿山法隧道病害展示记录表2）隧道结构与U型槽、高架桥梁等衔接处两侧；3）地基或围岩采用加固措施的隧道区段；4）前期建设施工阶段发生过程较大扰动（如沉降）等区段。B.2特殊监测内容B.2.1城市轨道交通隧道特殊监测的监测频次的确定应符合下列要求：a）因结构病害及不良地质条件等因素开展的特殊监测频次应根据隧道服役状态等级和监测数据的发展情况确定，并不宜低于1次/月：b）保护区内外部作业施工期间对城市轨道交通隧道结构的特殊监测频次应符合城市轨道交通隧道结构安全保护技术规范CJJ/T202的要求。B.2.2地铁隧道特殊监测的监测项目的确定应符合下列

3、要求：a）因城市轨道交通隧道结构病害及不良地质条件等因素开展的特殊监测，监测项目见表B.2.2,表B.22城市轨道交通隧道特殊监测内容序号监测对象监测项目监测类别1隧道主体结构竖向位移2水平位移3净空收敛4裂缝宽度5应力O6接缝变形O7管节接头剪力键三向位移8道床竖向位移O9联络通道、风井、泵站和迂回风道等附属结构竖向位移10净空收敛O11裂缝宽度12周边环境地表沉降O13地下水位O14岩土体分层竖向位移O15岩土体深层水平位移O16沉管隧道覆土厚度O注：7：必测项目、O：选测项目。b）受保护区工程施工影响开展的特殊监测，监测项目的确定应符合城市轨道交通隧道结构安全保护技术规范CJJ/T202

4、的要求。B.2.3隧道特殊监测的监测点的布设应符合下列要求：a）因隧道病害及不良地质条件等因素开展的特殊监测，监测点的布设在原有常规监测点的基础上，适当增加监测点布设数量。b）受保护区工程施工影响开展的特殊监测，隧道结构监测点的布设应符合下列要求：1）竖向位移监测断面每2m20m（或1环15环）布设1个，按照与工程影响关系近密远疏的原则布置，每个断面布设1个2个监测点；2）水平位移监测点根据需要布置，宜与竖向位移监测断面一致；3）净空收敛监测断面每2m20m（或1环15环）布设1个，按照与工程影响关系近密远疏的原则布置，每个断面布设水平和竖向两条测线，并宜与竖向位移监测断面一致；4）接缝变形监

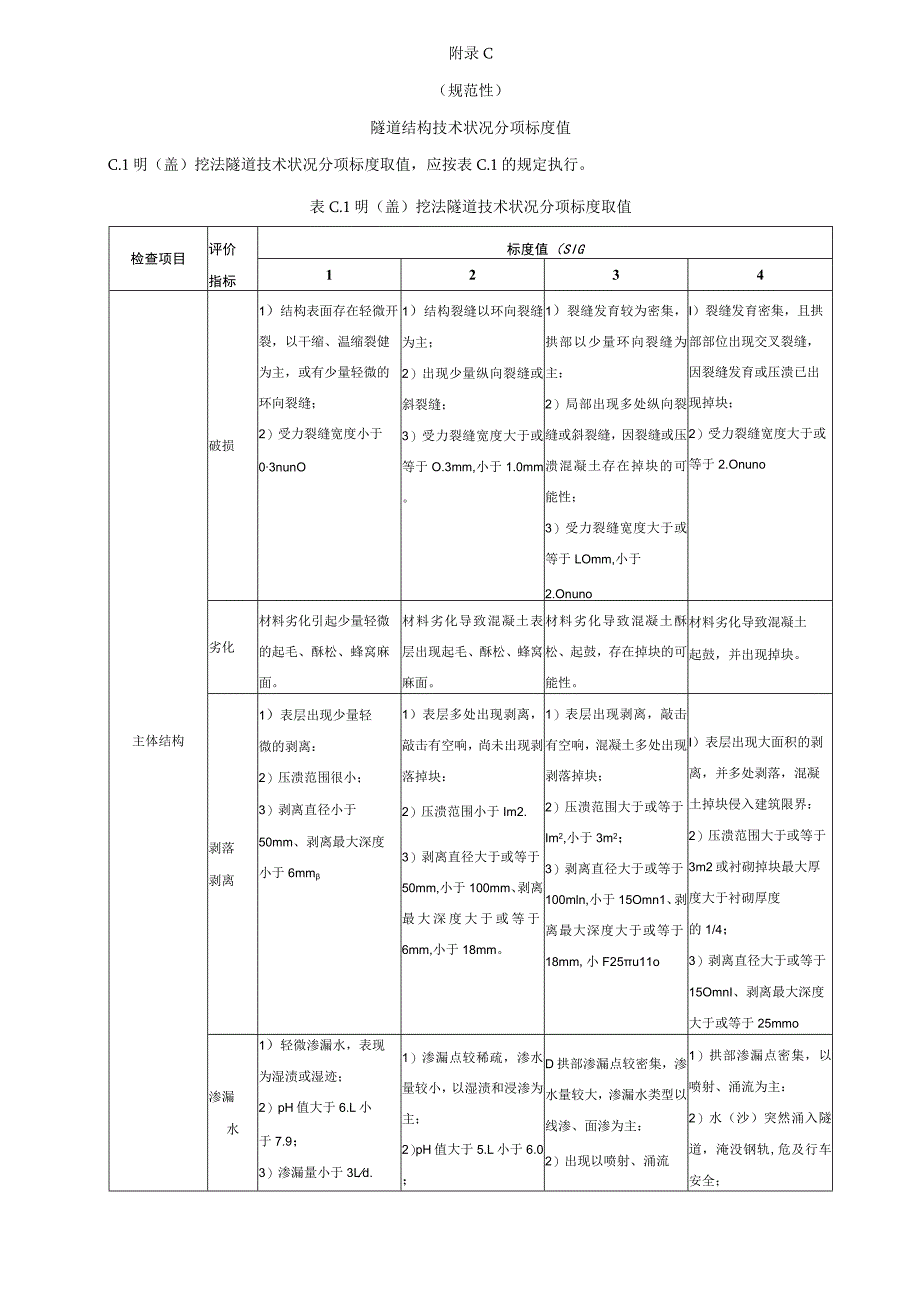

5、测断面在施工影响范围内的结构变形缝处布设，每处变形缝应在两侧结构各布设1组监测点；5）结构裂缝监测点选择施工影响范围内隧道结构原有的典型裂缝布设，当出现新增裂缝时,应布设监测点；6）在结构变形和内力变化较大的关键部位应有监测断面控制。附录C（规范性）隧道结构技术状况分项标度值C.1明（盖）挖法隧道技术状况分项标度取值，应按表C.1的规定执行。表C.1明（盖）挖法隧道技术状况分项标度取值检查项目评价指标标度值（SIG1234主体结构破损1）结构表面存在轻微开裂，以干缩、温缩裂健为主，或有少量轻微的环向裂缝；2）受力裂缝宽度小于03nunO1）结构裂缝以环向裂缝为主；2）出现少量纵向裂缝或斜裂缝；

6、3）受力裂缝宽度大于或等于O.3mm,小于1.0mm。1）裂缝发育较为密集，拱部以少量环向裂缝为主：2）局部出现多处纵向裂缝或斜裂缝，因裂缝或压溃混凝土存在掉块的可能性；3）受力裂缝宽度大于或等于LOmm,小于2.OnunoI）裂缝发育密集，且拱部部位出现交叉裂缝，因裂缝发育或压溃已出现掉块；2）受力裂缝宽度大于或等于2.Onuno劣化材料劣化引起少量轻微的起毛、酥松、蜂窝麻面。材料劣化导致混凝土表层出现起毛、酥松、蜂窝麻面。材料劣化导致混凝土酥松、起鼓，存在掉块的可能性。材料劣化导致混凝土起鼓，并出现掉块。剥落剥离1）表层出现少量轻微的剥离：2）压溃范围很小；3）剥离直径小于50mm、剥离最

7、大深度小于6mm1）表层多处出现剥离，敲击有空响，尚未出现剥落掉块：2）压溃范围小于Im2.3）剥离直径大于或等于50mm,小于100mm、剥离最大深度大于或等于6mm,小于18mm。1）表层出现剥离，敲击有空响，混凝土多处出现剥落掉块；2）压溃范围大于或等于Im2,小于3m2；3）剥离直径大于或等于100mln,小于15Omn1、剥离最大深度大于或等于18mm,小F25u11oI）表层出现大面积的剥离，并多处剥落，混凝土掉块侵入建筑限界：2）压溃范围大于或等于3m2或衬砌掉块最大厚度大于衬砌厚度的1/4；3）剥离直径大于或等于15OmnI、剥离最大深度大于或等于25mmo渗漏水1）轻微渗漏水

8、，表现为湿渍或湿迹；2）pH值大于6.L小于7.9；3）渗漏量小于3Ld.1）渗漏点较稀疏，渗水量较小，以湿渍和浸渗为主；2）pH值大于5.L小于6.0；D拱部渗漏点较密集，渗水量较大，渗漏水类型以线渗、面渗为主：2）出现以喷射、涌流1）拱部渗漏点密集，以喷射、涌流为主：2）水（沙）突然涌入隧道，淹没钢轨,危及行车安全；检查项目评价指标标度值（SlP12343）渗漏量大于或等于3Ld,小于30Ld.为主的渗水位置；3）PH值大于4.1,小于5.0；4）渗漏量大于或等于30Ld,小于100Lclo3）拱部线漏、涌流或直接传至接触网；4）PH值小于4.0：5）渗漏量大于或等于100Ldo冻害冻融使

9、线路的养护周期缩短。1）拱部以外位置出现挂冰和冰柱；2）冻害致使洞内排水设施破坏；3）冻害造成衬砌变形、开裂，但未形成纵横交错裂缝；4）冻融使隧底漏泥，几何状态恶化。1）拱部出现少量挂冰和冰柱；2）冰楔和围岩冻胀的反复作用使衬砌变形、开裂并构成纵横交错的裂缝。1）拱部出现明显的挂冰和冰柱：2）冰溜、冰柱、冰锥等不断发展，侵入限界，危及行车安全；3）接触网及电力、通信上挂冰，危及行车安全和洞内作业人员安全；4）道床结冰（丘状冰锥），覆盖轨面，严重影响行车安全。净空收敛1）限界余量大；2）竖向、水平直径的变化量与隧道外径的比值小于3%0o1）限界有一定余量；2）竖向、水平直径的变化量与隧道外径的比

10、值大于或等于3%。，小于5%。D限界紧张；2）竖向、水平直径的变化量与隧道外径的比值大于或等于5%o,小于6%。1）限界不满足要求；2）竖向、水平直径的变化量与隧道外径的比值大于或等于6%。沉降变形1）变形速度小于Imm/a；2）纵向变形相对曲率小于l5000oI）变形速度大于或等于Imm/a,小于3mma:2）纵向变形相对曲率大于或等于1/5000,小于l2500o1）变形速度大于或等于3mma,小于lOmm/a；2）纵向变形相对曲率大于或等于1/2500,小于l1500oI）变形速度大于或等于lOmm/a；2）纵向变形相对曲率大于或等于l1500水平位移1）变形速度小于Imm/a；2）水平

11、变形相对曲率小于1/50001）变形速度大于或等于Imm/a,小于3mm/a；2）水平变形相对曲率大于或等于1/5000,小于l2500o1）变形速度大于或等于3mma,小于5mm/a；2）水平变形相对曲率大于或等于1/2500,小于l1500o1）变形速度大于或等于5mm/a；2）水平变形相对曲率大于或等于l1500o接缝结构错台个别接缝位置存在轻错台分布稀疏，错台多处存在错台，局部出现严重的错台，已检查项目评价指标标度值（SlP1234微的错台。不明显，不影响行车。已出现明显错台，影响行车。影响建筑限界。渗漏水个别接缝位置存在湿渍，对结构无影响。渗漏水量较小，水质清澈，以浸渗、滴漏为主。1

12、）局部存在渗水严重，或伴有泥沙渗出，拱部少量渗水；2）拱部出现少量挂冰和冰柱。1）漏水严重，以喷射、涌流为主，同时伴有泥沙；2）拱部出现明显的挂冰和冰柱。剥落剥离个别接缝位置存在轻微的压溃，对结构无影响。压溃分布稀疏，持续发展可能出现掉块。多处存在压溃，局部已出现混凝土掉块。出现严重的压溃，多处出现混凝土掉块，已影响建筑限界。差异沉降相邻结构差异沉降量小于5mmo相邻结构差异沉降大于或等于5mm,小于IOmm0相邻结构差异沉降量大于或等于IOnIm,小于15mmo相邻结构差异沉降量大于或等于15mm。隧底结构破损隧底两侧边缘出现轻微的破损、裂缝。1）隧底局部破损、裂缝；2）隧底与主体结构之间出

13、现破损。1）隧底多处破损、裂缝：2）隧底下沉，不能保持轨道几何尺寸，影响正常运行。隧底出现严重破损、变形，出现环向裂缝。渗漏水隧底两侧边缘出现湿渍。1）隧底局部存在浸渗；2）隧底局部少量积水。1）隧底局部翻浆冒泥，影响轨道的稳定性；2）隧底大面积积水，积水较严重，影响正常运营。1）隧底严重翻浆冒泥，导致轨道无法满足正常运营要求：2）隧底积水严重，影响行车安全。脱空道床和主体结构脱空量小于2Hno道床和主体结构脱空量大于或等于2mm,小于5mm01）道床和主体结构之间多处出现脱空；2）道床和主体结构脱空量大于或等于5mm,小于IOmm01）道床和主体结构问产生严重脱空；2）道床和主体结构脱空量大于或等于IOmm0错台道床局部存在轻微错台。道床局部存在错台，持续发展可能影响轨道几何尺寸。道床错台严重，持续发展，不能保持轨道几何尺寸，影响正常运行。道床错台非常严重，影响行车安全。附属联络通破损同主体结构同主体结构同主体结构同主体结构劣化同主体结构同主体结构同主体结构同主体结构检查项目评价指标标度值（SlP
