第5章聚丙烯纤维.ppt

《第5章聚丙烯纤维.ppt》由会员分享，可在线阅读，更多相关《第5章聚丙烯纤维.ppt（25页珍藏版）》请在第壹文秘上搜索。

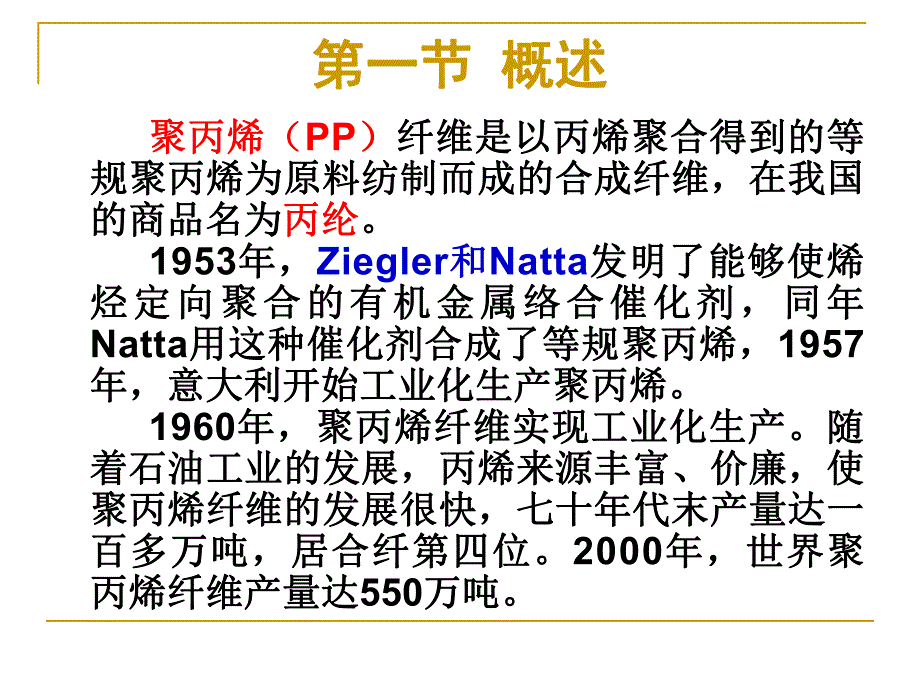

1、第五章第五章 聚丙烯纤维聚丙烯纤维第一节第一节 概述概述聚丙烯（聚丙烯（PP）纤维是以丙烯聚合得到的等纤维是以丙烯聚合得到的等规聚丙烯为原料纺制而成的合成纤维，在我国规聚丙烯为原料纺制而成的合成纤维，在我国的商品名为的商品名为丙纶丙纶。1953年，年，Ziegler和和Natta发明了能够使烯发明了能够使烯烃定向聚合的有机金属络合催化剂，同年烃定向聚合的有机金属络合催化剂，同年Natta用这种催化剂合成了等规聚丙烯，用这种催化剂合成了等规聚丙烯，1957年，意大利开始工业化生产聚丙烯。年，意大利开始工业化生产聚丙烯。1960年，聚丙烯纤维实现工业化生产。随年，聚丙烯纤维实现工业化生产。随着石油

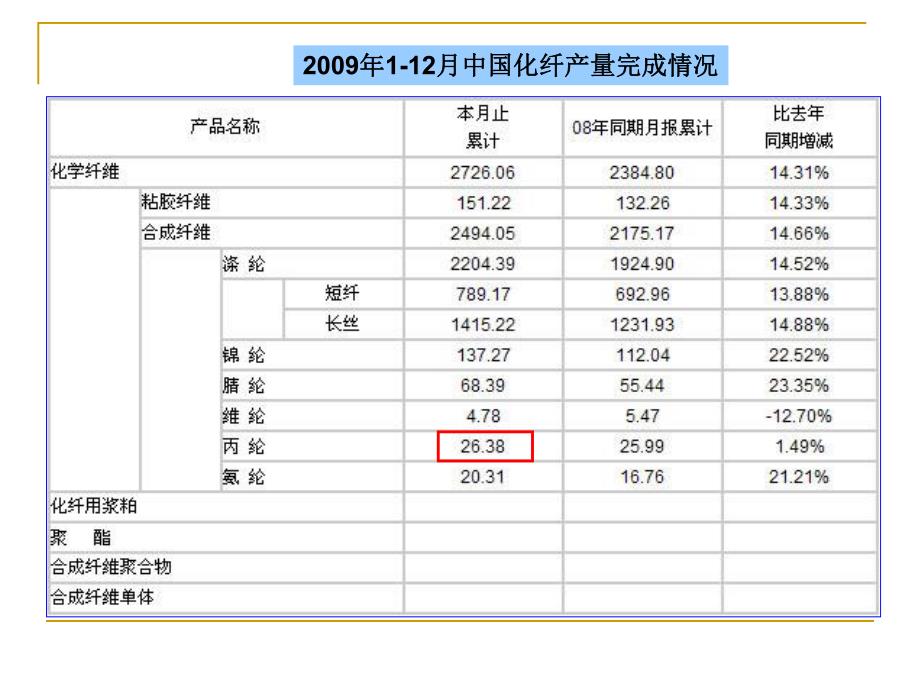

2、工业的发展，丙烯来源丰富、价廉，使着石油工业的发展，丙烯来源丰富、价廉，使聚丙烯纤维的发展很快，七十年代末产量达一聚丙烯纤维的发展很快，七十年代末产量达一百多万吨，居合纤第四位。百多万吨，居合纤第四位。2000年，世界聚年，世界聚丙烯纤维产量达丙烯纤维产量达550万吨。万吨。2009年年1-12月中国化纤产量完成情况月中国化纤产量完成情况丙纶纤维的主要特点：丙纶纤维的主要特点：n比重小比重小：丙纶是目前所有纤维中比重最小的：丙纶是目前所有纤维中比重最小的（0.90-0.92 g/cm3）。）。n强度高、耐磨、耐腐蚀强度高、耐磨、耐腐蚀：丙纶是强度比较高的：丙纶是强度比较高的一种纤维，干湿强度基

3、本相同，更适用湿态的一种纤维，干湿强度基本相同，更适用湿态的使用要求，且回弹性好。使用要求，且回弹性好。n具有电绝缘性和保暖性具有电绝缘性和保暖性：在各种化学纤维中其：在各种化学纤维中其电绝缘性和保暖性最好。电绝缘性和保暖性最好。n光热稳定性差光热稳定性差：易于老化，在加工使用中容易：易于老化，在加工使用中容易失去光泽、强伸度下降。失去光泽、强伸度下降。n染色性差染色性差：PP上没有极性基因，缺乏对一般上没有极性基因，缺乏对一般染料的亲和性。染料的亲和性。性性 能能 指指 标标复复 丝丝短短 纤纤 维维断裂强度断裂强度/cNdtex-13.1-6.42.5-5.3断裂伸长率断裂伸长率/%15-

4、3520-35弹性回复率弹性回复率/%（在（在5%伸长时）伸长时）88-9888-95初始模量初始模量/cNdtex-146-13623-63沸水收缩率沸水收缩率/%0-50-5回潮率回潮率/%0.030.03PP纤维的主要性能纤维的主要性能第二节第二节 纺丝级聚丙烯纺丝级聚丙烯一、等规聚丙烯的结构和性能一、等规聚丙烯的结构和性能分子结构与结晶分子结构与结晶聚丙烯的螺旋结构聚丙烯的分子结构模型图等规聚丙烯的最佳结晶温度为等规聚丙烯的最佳结晶温度为125135，聚丙烯初生纤维的结晶度为聚丙烯初生纤维的结晶度为3340%，经后拉，经后拉伸，结晶度上升至伸，结晶度上升至3748%，再经热处理，结，再

5、经热处理，结晶度可达晶度可达6575%。相对分子质量及其分布相对分子质量及其分布相对分子质量及其分布对聚丙烯的熔融流相对分子质量及其分布对聚丙烯的熔融流动性质和纺丝、拉伸后纤维的力学性能有很大动性质和纺丝、拉伸后纤维的力学性能有很大影响。丙烯单元中没有极性基因，为了增加分影响。丙烯单元中没有极性基因，为了增加分子间作用力，其分子量（子间作用力，其分子量（纤维级聚丙烯的平均纤维级聚丙烯的平均相对分子质量为相对分子质量为1830万万）比一般成纤高聚）比一般成纤高聚物（如聚酯和聚酰胺为物（如聚酯和聚酰胺为2万左右）要高。万左右）要高。工业上常采用工业上常采用熔融指数熔融指数（Melting Inde

6、x，MI）表征）表征PP的流动性，可粗略地估量其分子的流动性，可粗略地估量其分子量的大小。量的大小。熔融指数是热塑性高聚物在规定的温度和熔融指数是热塑性高聚物在规定的温度和压力下，在压力下，在10分钟内通过指定长度和内径的毛分钟内通过指定长度和内径的毛细管的重量值。单位细管的重量值。单位“g/10min”。PP熔融指数的测定条件：温度熔融指数的测定条件：温度230，压，压力力2160g，毛细管，毛细管D=2.095mm，L=8mm。等规聚丙烯相对分子质量分布的多分散性等规聚丙烯相对分子质量分布的多分散性较大，一般为较大，一般为47，而聚酯和聚酰胺为，而聚酯和聚酰胺为1.52。热性质热性质聚丙烯

7、的玻璃化温度大致在聚丙烯的玻璃化温度大致在-35-10，熔点为熔点为165176，热分解温度为，热分解温度为350380（因（因PP切片吸水性差并对热降解影响小，切片吸水性差并对热降解影响小，其不用干燥可直接纺丝）。其不用干燥可直接纺丝）。耐化学药品性与抗生物性耐化学药品性与抗生物性室温下在无机酸、碱和盐的水溶液以及油室温下在无机酸、碱和盐的水溶液以及油类中有很好的稳定性，但抗氧化试剂（如过氧类中有很好的稳定性，但抗氧化试剂（如过氧化氢、浓硫酸等）会侵蚀聚丙烯。在大多数烷化氢、浓硫酸等）会侵蚀聚丙烯。在大多数烷烃、芳烃、卤代烃中，升高温度会使等规聚丙烃、芳烃、卤代烃中，升高温度会使等规聚丙烯溶

8、胀和溶解。其还具有烯溶胀和溶解。其还具有极好的耐霉性和抑菌极好的耐霉性和抑菌性，不被虫蛀性，不被虫蛀。耐老化性耐老化性老化：老化：高分子材料在加工、贮存和使用过高分子材料在加工、贮存和使用过程中逐渐失去原有的优良性能以致最后丧失使程中逐渐失去原有的优良性能以致最后丧失使用价值的现象。用价值的现象。聚丙烯纤维在热、光及大气综合影响下，聚丙烯纤维在热、光及大气综合影响下，失去光泽、褪色、强伸度下降。因为聚丙烯的失去光泽、褪色、强伸度下降。因为聚丙烯的叔碳原子叔碳原子对氧十分敏感，在热和紫外线的作用对氧十分敏感，在热和紫外线的作用下易发生热氧化降解（主要发生在加工过程中）下易发生热氧化降解（主要发生

9、在加工过程中）和光氧化降解（主要发生在使用过程中）和光氧化降解（主要发生在使用过程中）。为此需在聚丙烯中添加抗氧剂、抗紫外线稳定为此需在聚丙烯中添加抗氧剂、抗紫外线稳定剂等。剂等。二、成纤聚丙烯的性能特点和质量要求二、成纤聚丙烯的性能特点和质量要求切片的主要指标：切片的主要指标：等规度等规度95粘均分子量粘均分子量 1820万万熔融指数熔融指数 615 g/10min 含水率含水率0.1%灰分灰分0.05%第三节第三节 聚丙烯纤维的生产聚丙烯纤维的生产一、常规熔体纺丝一、常规熔体纺丝纺丝的主要工艺参数：纺丝的主要工艺参数：纺丝温度纺丝温度PP熔体温度熔体温度高出其熔点高出其熔点100左右左右，

10、原因，原因如下：如下：PP的分子量大，熔融后的熔体粘度很高，的分子量大，熔融后的熔体粘度很高，因此要提高纺丝温度以增加流动性使纺丝顺利因此要提高纺丝温度以增加流动性使纺丝顺利进行。进行。PP中没有强极性基因，内聚能较小，纺丝中没有强极性基因，内聚能较小，纺丝时容易出现熔体破裂。时容易出现熔体破裂。PP分子量分布宽，熔体弹性较大，牛顿性分子量分布宽，熔体弹性较大，牛顿性能差。能差。高温下纺丝，卷绕丝的预取向度低并生成高温下纺丝，卷绕丝的预取向度低并生成不稳定的碟状液晶结构，有利于后拉伸倍数的提不稳定的碟状液晶结构，有利于后拉伸倍数的提高。高。冷却条件冷却条件冷却速率快，卷绕丝易生成不稳定的碟状液

11、冷却速率快，卷绕丝易生成不稳定的碟状液晶结构。冷却速率慢，卷绕丝易生成稳定的单斜晶结构。冷却速率慢，卷绕丝易生成稳定的单斜晶体结构。实际生产中丝室温度以偏低为好，侧晶体结构。实际生产中丝室温度以偏低为好，侧吹风时可为吹风时可为3540，环吹风时可为，环吹风时可为3040，送风温度为送风温度为25，风速，风速0.30.4m/s。喷丝头拉伸喷丝头拉伸喷丝头拉伸倍数比涤纶纺丝低，一般为喷丝头拉伸倍数比涤纶纺丝低，一般为60倍左右倍左右，若预拉伸倍数过高会导致卷绕丝生成，若预拉伸倍数过高会导致卷绕丝生成稳定的单斜晶体从而使后拉伸倍数降低，影响稳定的单斜晶体从而使后拉伸倍数降低，影响纤维质量。纤维质量。

12、拉伸和热定型拉伸和热定型聚丙烯纤维的后拉伸温度以聚丙烯纤维的后拉伸温度以120130 为为宜。拉伸速度一般偏低些为好，因为过高的拉伸宜。拉伸速度一般偏低些为好，因为过高的拉伸速度会使拉伸应力大大提高，纤维的空洞率增加，速度会使拉伸应力大大提高，纤维的空洞率增加，因而增加拉伸断头率。因而增加拉伸断头率。热定型热定型温度为温度为120130。二、聚丙烯短程纺丝技术二、聚丙烯短程纺丝技术短程纺丝技术是较常规纺丝的工艺流程短，短程纺丝技术是较常规纺丝的工艺流程短，纺丝工序与拉伸工序直接相连，纺丝工序与拉伸工序直接相连，喷丝头孔数增喷丝头孔数增加加，纺丝速度降低的一种新工艺路线。整套生，纺丝速度降低的一

13、种新工艺路线。整套生产线可缩短到产线可缩短到50m左右，从切片输入到纤维打左右，从切片输入到纤维打包全部连续化，可生产单丝线密度为包全部连续化，可生产单丝线密度为1200dtex的短纤维。它具有占地面小，产量的短纤维。它具有占地面小，产量高，成本较低，操作方便，宜于迅速开发且适高，成本较低，操作方便，宜于迅速开发且适应性强等优点。应性强等优点。近年来短程纺有很大发展，在技术与设备近年来短程纺有很大发展，在技术与设备上都有所突破。如机器高度由三层压缩到一层，上都有所突破。如机器高度由三层压缩到一层，该技术主要以生产丙纶为主该技术主要以生产丙纶为主，也可用于涤纶、，也可用于涤纶、锦纶生产。锦纶生产

14、。工艺流程工艺流程 切片喂入切片喂入添加剂注入添加剂注入切片共混切片共混螺杆螺杆挤出挤出熔体过滤熔体过滤熔体分配熔体分配纺丝纺丝冷却成形冷却成形上油卷曲上油卷曲张力调节张力调节拉伸拉伸卷曲卷曲热定型热定型 张力消除张力消除切断切断打包。打包。设备与工艺特点设备与工艺特点 纺丝箱体有纺丝箱体有6-32个纺丝位，喷丝板有环形个纺丝位，喷丝板有环形和矩形两种，喷丝孔数多达和矩形两种，喷丝孔数多达15万孔，冷却吹风万孔，冷却吹风形式有形式有侧吹、中心放射和真空环吸侧吹、中心放射和真空环吸等。采用环等。采用环形喷丝板、中心放射冷却形式时，喷丝孔均匀形喷丝板、中心放射冷却形式时，喷丝孔均匀分配在圆环上，纺

15、出的丝像吹塑圆形薄膜，冷分配在圆环上，纺出的丝像吹塑圆形薄膜，冷却气体由中心向外吹，以便迅速冷却。却气体由中心向外吹，以便迅速冷却。三、聚丙烯膨体长丝（三、聚丙烯膨体长丝（BCF）四、聚丙烯四、聚丙烯FDY生产法生产法五、聚丙烯裂膜纤维五、聚丙烯裂膜纤维裂膜纤维也称薄膜纤维，是高聚物薄膜经裂膜纤维也称薄膜纤维，是高聚物薄膜经纵向拉伸、切割、撕裂或原纤化制成的化学纤纵向拉伸、切割、撕裂或原纤化制成的化学纤维。维。割裂纤维（扁条、扁丝）割裂纤维（扁条、扁丝）割裂纤维是把割裂纤维是把T型机头挤出的平膜或吹塑得型机头挤出的平膜或吹塑得到的管状膜通过具有一定间隔的刀具架被切割到的管状膜通过具有一定间隔的

16、刀具架被切割成扁带、再经拉伸、热定型得到扁丝。一般宽成扁带、再经拉伸、热定型得到扁丝。一般宽2.5-6mm，厚，厚20-50m，纤度，纤度1100dtex左右。左右。平膜挤出法：纤度较均匀，手感和耐冲击平膜挤出法：纤度较均匀，手感和耐冲击性较差。性较差。吹塑薄膜法：产量高、手感好、纤度均匀吹塑薄膜法：产量高、手感好、纤度均匀性较差。性较差。主要用途：地毯底布、主要用途：地毯底布、编织袋编织袋、工业织物、工业织物、绳索绳索等。等。撕裂纤维（原纤化纤维）撕裂纤维（原纤化纤维）将挤出或吹塑得到的薄膜经单轴拉伸使大将挤出或吹塑得到的薄膜经单轴拉伸使大分子沿拉伸方向取向，分子沿拉伸方向取向，拉伸方向强度拉伸方向强度，垂直，垂直拉伸方向强度拉伸方向强度，然后薄膜通过针辊或齿辊等，然后薄膜通过针辊或齿辊等破纤装置，被开纤，再经物理、化学或机械作破纤装置，被开纤，再经物理、化学或机械作用使开纤薄膜进步离散成纤维网状物或连续丝用使开纤薄膜进步离散成纤维网状物或连续丝条，长丝。条，长丝。主要用途：地毯、人造草坪、包装材料、主要用途：地毯、人造草坪、包装材料、绳索、工业用织物。绳索、工业用织物。六、纺粘法非
