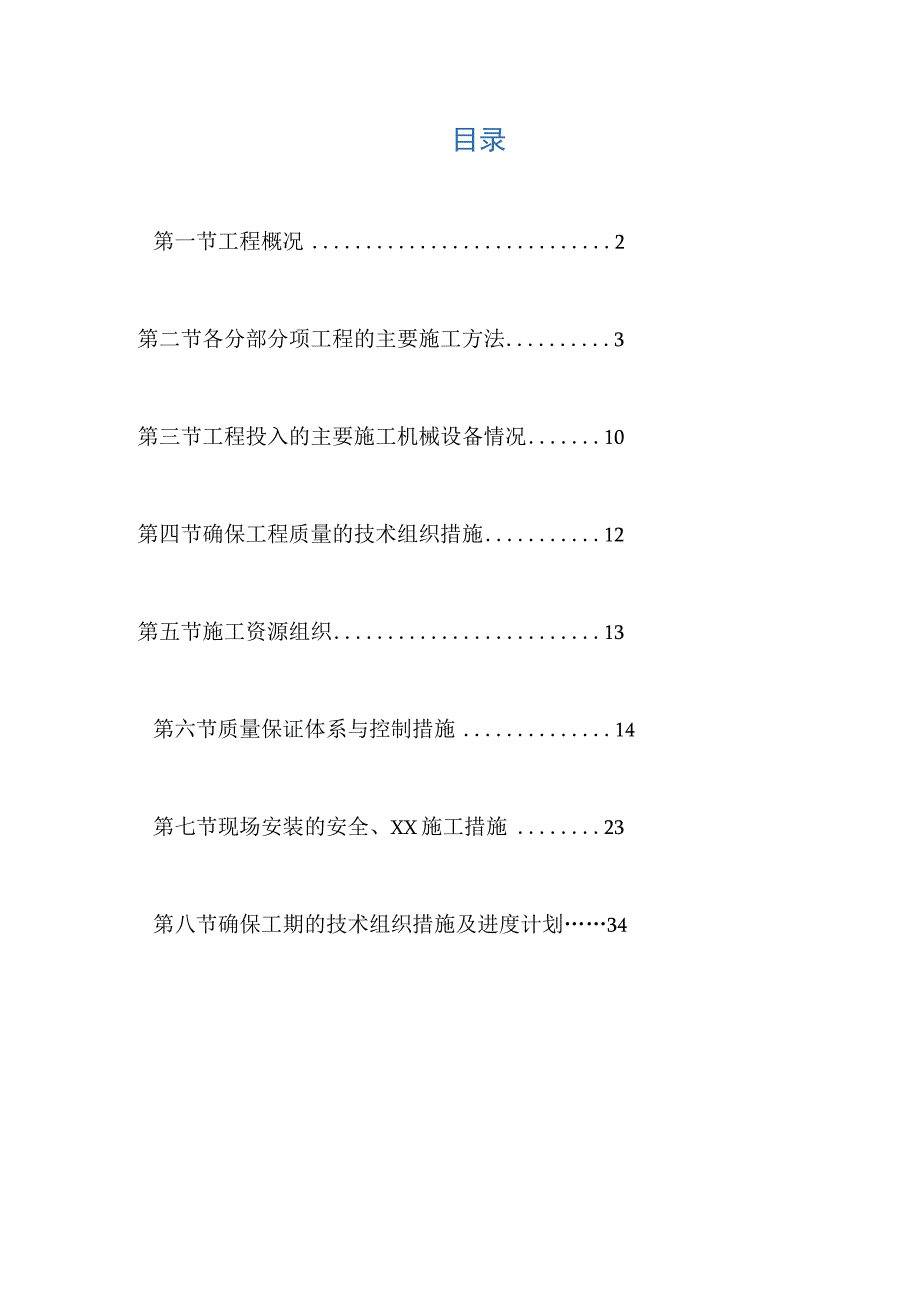

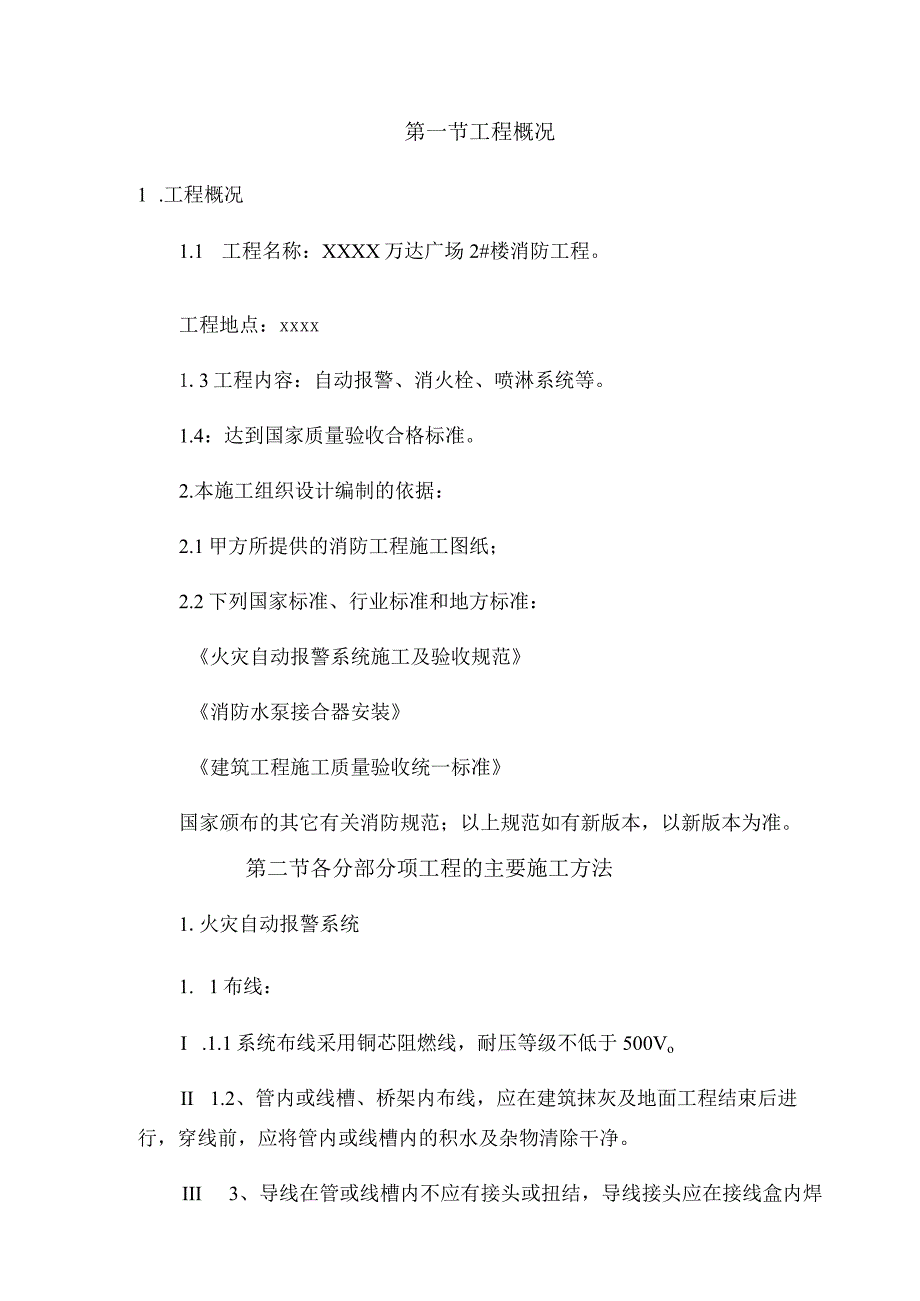

1、目录第一节工程概况2第二节各分部分项工程的主要施工方法3第三节工程投入的主要施工机械设备情况10第四节确保工程质量的技术组织措施12第五节施工资源组织13第六节质量保证体系与控制措施14第七节现场安装的安全、XX施工措施23第八节确保工期的技术组织措施及进度计划34第一节工程概况1 .工程概况1.1 工程名称：XXXX万达广场2#楼消防工程。工程地点：xxxx1.3工程内容：自动报警、消火栓、喷淋系统等。1.4：达到国家质量验收合格标准。2.本施工组织设计编制的依据：2.1甲方所提供的消防工程施工图纸；2.2下列国家标准、行业标准和地方标准：火灾自动报警系统施工及验收规范消防水泵接合器安装建筑

2、工程施工质量验收统一标准国家颁布的其它有关消防规范；以上规范如有新版本，以新版本为准。第二节各分部分项工程的主要施工方法1.火灾自动报警系统1. 1布线：I .1.1系统布线采用铜芯阻燃线，耐压等级不低于500VoII 1.2、管内或线槽、桥架内布线，应在建筑抹灰及地面工程结束后进行，穿线前，应将管内或线槽内的积水及杂物清除干净。III 3、导线在管或线槽内不应有接头或扭结，导线接头应在接线盒内焊接或用端子连接，在潮湿场所穿完线后，管口均应做XX处理。1.1.4、不同系统，不同电压等级，不同电流类别的线路，不能在同一管内或线槽的同一槽孔内。1.1.5、线路敷设后，对每回路的导线应用500V的兆

3、欧表测量其绝缘电阻，其对地的绝缘电阻值必须大于或等于20兆欧。1.3报警设备安装1.3.1探测器底座安装应在系统布线结束且室内装修工程完成，室内清理干净后进行，探测器的探头、手动报警按钮应在调试前安装，安装前妥善保管采取防尘、防潮、防腐措施。1.3.2探测器的底座应安装牢固，外接导线应留有不小于15OnInI余量,且端部有明显标志。探测器的“+”线应为红色，“一”线应为蓝色，其余线应根据不同用途采用其它颜色区分，相同用途的导线颜色应一致。导线采用焊接时，不得使用带腐蚀性的助焊剂。1.3.3探测器至墙壁、XX的水平距离，不应小于0.5m,探测器周围0.5m内，不应有遮挡物。探测器至空调送风口边的

4、水平距离不应小于1.5m,至多孔送风顶棚XX的水平距离不应小于0.5mo探测器距离端墙的距离不应大于探测器安装间距的一半，安装间距符合设计要求，安装在走道顶棚上的，应居中布置，与其它管路发生冲突时，协调解决。1. 3.4探测器的确认灯，应面向便于人员观察的主要XX方向。13.5手动报警按钮，应安装牢固，并不得倾斜，安装高度为L5m,外接导线应留有不小于100mm的余量，且在其端部应有明显标志。对手动报警按钮，探测器应用专用设备结合厂家逐个进行试验，动作无误，编码与图纸一致。1.3. 6接口模块、总线隔离器的安装首先检查其规格型号、安装位置是否符合设计要求，安装应固定牢固、端正、位置便于维修和操

5、作，装设于吊顶内的，应设检查口。各种模块内接线端子压线必须紧密，并有标志。1.3.7火灾自动报警控制器安装应牢固,靠近其门轴的侧面距离不应小于1.5m,正面操作距离不应小于L2m,落地式安装时，柜下面有进出线地沟，如果从后面检修时，柜后面板距离不应小于Inb当有一侧靠墙时,另一侧距离不应小于1叱控制器的正面操作距离，当设备单列布置不应小于L5m,双列布置时不应小于2m,在值班人员经常工作的一面，控制盘前距离不应小于3mo2.消火栓、喷淋系统2.1工艺流程图量等应符合设计要求和国家现行有关标准的规定。2.2.2竖直安装的配水干管应在其始端和末端设防晃支架或采用XX固定，其安装为之距地面或楼面的距

6、离宜为L5-L8m。2.2.3当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个；当管道改变方向时，应增设防晃支架。2. 2.4管道应固定牢固；管道支架或吊架之间的距离应严格按规范要求设置并施工。2.3 管道安装丝扣连接管配件采用成品的丝扣管配件。钢管管径WDN80采用丝扣连接。管径DN80采用合格的焊接式连接。2.3.1 丝扣连接：管道螺纹连接采用电动套丝机进行加工，加工次数为1-3次不等，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总XX不得超过螺纹XX的10%。螺纹连接时，填料采用白厚漆麻丝或生料带、一次拧紧，不得回拧，紧后留有螺纹2-3圈。

7、管道连接后,把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。2.4 消防水泵结合器的安装本工程自动喷水灭火系统消防水泵接合器的规格及安装方式按设计和施工图纸要求执行，阀门的安装位置要便于操作，水泵接合器的进水口与XX底面的距离不大于40Omnb安装位置处设有明显的标志牌，并清除其附近的障碍物。2. 5管道的试压及冲洗管道安装完毕后，应用水对管道进行强度试验、XX试验和冲洗。系统的管道试验压力为L4MPa,测试点设在系统管网的最低点，水压试验时，先将管网内的空气排净，并缓慢升压，达到试验压力后，稳压24h,做外观检查，以无泄漏和无变形，且压力降不大于0

8、.05MPa为合格。管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。冲洗结束后应将管网内的水排净。3. 6系统调试把进入各用水点的阀门全部关闭严密。把各分支系统上的控制阀门关闭，并把水箱口处阀门关闭严密。完毕后由电气专业配合启动水泵，检查给水设备的供水是否正常；待正常后，检查是否有水的渗漏，合格后并做好记录备查。4. 施工难点及重点预留孔洞系统深化设计弹线定位金属膨胀螺栓安装预埋铁钢结构支吊架 螺栓固 定支吊架 焊接固 定线安保地安槽装护线装槽内配线线路绝缘摇测使用一些新型的管材，新的连接方法，会给施工困难，设备安装也比较困难。设备基础要在XX施工时，与X

9、X配合好，预留设备基础，并应绘制减宸吊架4.1 支、吊架所用钢材应平整，无显著扭曲，下料后长短偏差应在5mm范围内，切口应无卷边、毛刺。3.2支、吊架应焊接牢固，无显著变形，焊缝均匀平整，焊缝XX应符合要求，并做好防腐处理，支、吊架安装应牢固，保证横XX,在有坡度的建筑物口安装支、吊架应与建筑物有相同坡度。第三节工程投入的主要施工机械设备情况、主要施工机械进场计划1 .机具保证根据工程施工需要，投入足量的机具设备，并在满足需要的基础上，保证有一定的储存，最大限度的实现机械化施工。1.2对现场机械设备合理使用，科学保养，保证设备的正常高效运转。2 .施工机械设备的使用计划2.1 我公司根据本工程

10、的规模、工程量和工期要求，制定初步的施工机械设备的使用计划，详见“企业拟投入主要施工机械设备及进场计划表”。2.2 施工过程中，如果有需要，项目经理可直接负责向公司申请内部施工机械设备的调配、XX使用。2.3 施工机具到施工现场后，项目部材料员将会同工长对其工作性能进行检查，不合格的机具将不允许进场。2.4 对现场的施工设备要勤修理、勤检查，保证其能够始终处于正常的工作状态。我公司与设备维修单位已建立起长期的合作关系，使设备的维修得到保障。第四节确保工程质量的技术组织措施1 .工程质量保证体系项目经理财务部物资供应部工程部质检部财务合约部安全保卫部物资采购员物资保管员总工程师专业施工队合格供应

11、商第五节施工资源组织1、项目经理全面主持项目执行机构的日常工作；2、项目总工程师协助项目经理管理和领导技术工作；3、工程部协助生产经理工作，具体负责整个项目的总控进度计划、阶段进度计划以及相关保证措施的编制和落实；4、安全保卫部协助生产经理工作，负责项目安全生产、XX施工和环境保护工作；5、质检部协助项目总工程师工作，负责项目质量监督、质量管理、创优评奖和IS09001贯标工作；6、物资供应部协助项目经理工作，具体负责整个项目的设备材料供应、设备材料保管、发放等工作；7、财务部负责对项目管理中所涉及或发生的合同的谈判、签约、履约、过程控制及结算的管理；8、专业工程师对所施工的工程质量负直接责任

12、、检查所有材料成品、半成品的质量、按照规程、规范、设计图纸编写技术交底、指导班组施工操作，每个分项完成后，组织班组进行自检、互检、交接检，并及时填写施工技术资料。9、质检员严格监督生产班组按设计图纸、规程、规范、进行施工，参加预检、隐检，把检查中发现的问题及时反馈给有关人员、限期整改。10专业施工队（技术员）严格按照设计图纸、规程、规范施工，及时进行自检、互检，保证施工质量达到优良标准。第六节质量保证体系与控制措施1、技术保证措施建立以项目总工为首的技术管理体系，明确体系中各部门各岗位的职责，严格执行设计文件审核制度、质量负责制、定期审查制、工前培训I、技术交底制、测量复测制、隐蔽工程检查制、

13、“三检制”、材料成品试验、检测制、技术资料归档制、竣工文件编制办法等管理办法。确保施工的全过程始终处于受控状态。进行二次深化设计图、综合机电图及局部详图（大样图）绘制。各专业施工之前依据设计文件、施工组织设计、现场具体情况编制实施性的施工方案，在施工过程中，要不断的进行施工方案的优化，以求得施工方案的科学性和先进性，通过不断的优化施工方案，从而提高安装的施工水平。每一道工序施工前进行文字技术交底和安全交底，三方确认。对现场每一道施工工序进行质量监控，对质量不合格品及时进行返工。在方案中，详细说明采用的施工方法、施工机具、质量标准、安全措施等。依据分项工程作业指导书作好技术交底工作。使施工管理和

14、作业人员了解掌握施工方案、工艺要求、工程内容、技术标准、施工程序、质量标准、工期要求、安全措施等，作到心中有数，施工有序，检查有据。施工技术交底以书面形式进行，包括图表、文字说明。交底的资料必须详细、直观，具有针对性，同时要符合施工规范及设计要求。作好施工测量工作。本工程的测量工作主要包括设备地脚螺栓的测量、室外管线的测量放线、管道及支吊架的安装测量放线等内容。测量的原始记录资料必须真实、完整，并妥善保管。对测量的仪器必须按计量部门的规定，定期进行计量检定，并做好日常的保养工作，保证状态良好。做好施工技术文件、资料的整理工作。施工技术文件作为今后工程质量评定的一项重要内容，在施工期间就必须注意

15、资料的收集、汇总、整理与保管。施工技术文件包括施工图纸、图纸会审记录、设计变更及工程联络单等资料。2、施工人员技术素质的保证施工中人的因素是关键。无论从管理层到劳务层，人的素质的好坏直接影响到工程质量目标的实现。根据项目的情况，我们拟采取以下保证措施：2.1明确质量目标，将质量目标分解到各施工队伍，使全体施工人员树立质量意识，确保工程质量目标的实现。2.2由优秀的工程管理人员和施工技术人员组成项目管理班子，实施和管理本工程。同时选派技术精良的专业施工作业队伍，配备先进的施工机具和检测设备，进场施工。尤其是主要部位（如设备机房）要派经验非常丰富的施工人员进行施工，并由经验丰富的专职质检员进行检查。同时做好工程预检工作，特别是设备基础验收工作，基础强度不小于70%。机房设备及管道安装前，要做好详细的技术交底，落实到每个施工人员。管道焊接必须严格按有关操作规定施工，对不符合焊接质量要求的，坚决进行返工。2.3各专业工程师在项目总工的组织下，对进场工人进行技术交底，让工人XX设计意图、施工要求、质量目标、安全事项、进度要求、XX施工要求等，并对施工人员进行相关专业技术培训。2.4建立完善的质量负责制
