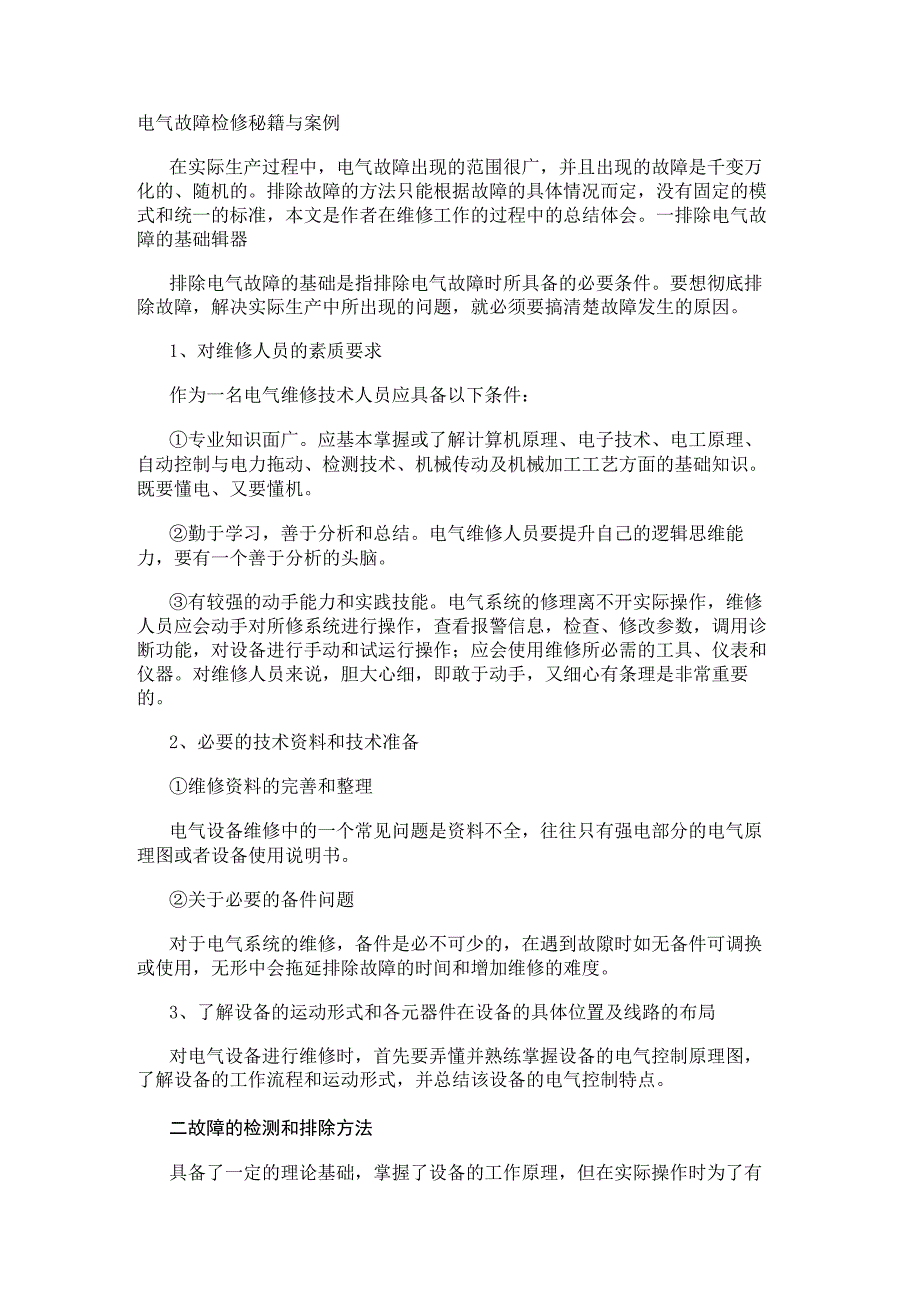

1、电气故障检修秘籍与案例在实际生产过程中，电气故障出现的范围很广，并且出现的故障是千变万化的、随机的。排除故障的方法只能根据故障的具体情况而定，没有固定的模式和统一的标准，本文是作者在维修工作的过程中的总结体会。一排除电气故障的基础辑器排除电气故障的基础是指排除电气故障时所具备的必要条件。要想彻底排除故障，解决实际生产中所出现的问题，就必须要搞清楚故障发生的原因。1、对维修人员的素质要求作为一名电气维修技术人员应具备以下条件：专业知识面广。应基本掌握或了解计算机原理、电子技术、电工原理、自动控制与电力拖动、检测技术、机械传动及机械加工工艺方面的基础知识。既要懂电、又要懂机。勤于学习，善于分析和总

2、结。电气维修人员要提升自己的逻辑思维能力，要有一个善于分析的头脑。有较强的动手能力和实践技能。电气系统的修理离不开实际操作，维修人员应会动手对所修系统进行操作，查看报警信息，检查、修改参数，调用诊断功能，对设备进行手动和试运行操作；应会使用维修所必需的工具、仪表和仪器。对维修人员来说，胆大心细，即敢于动手，又细心有条理是非常重要的。2、必要的技术资料和技术准备维修资料的完善和整理电气设备维修中的一个常见问题是资料不全，往往只有强电部分的电气原理图或者设备使用说明书。关于必要的备件问题对于电气系统的维修，备件是必不可少的，在遇到故隙时如无备件可调换或使用，无形中会拖延排除故障的时间和增加维修的难

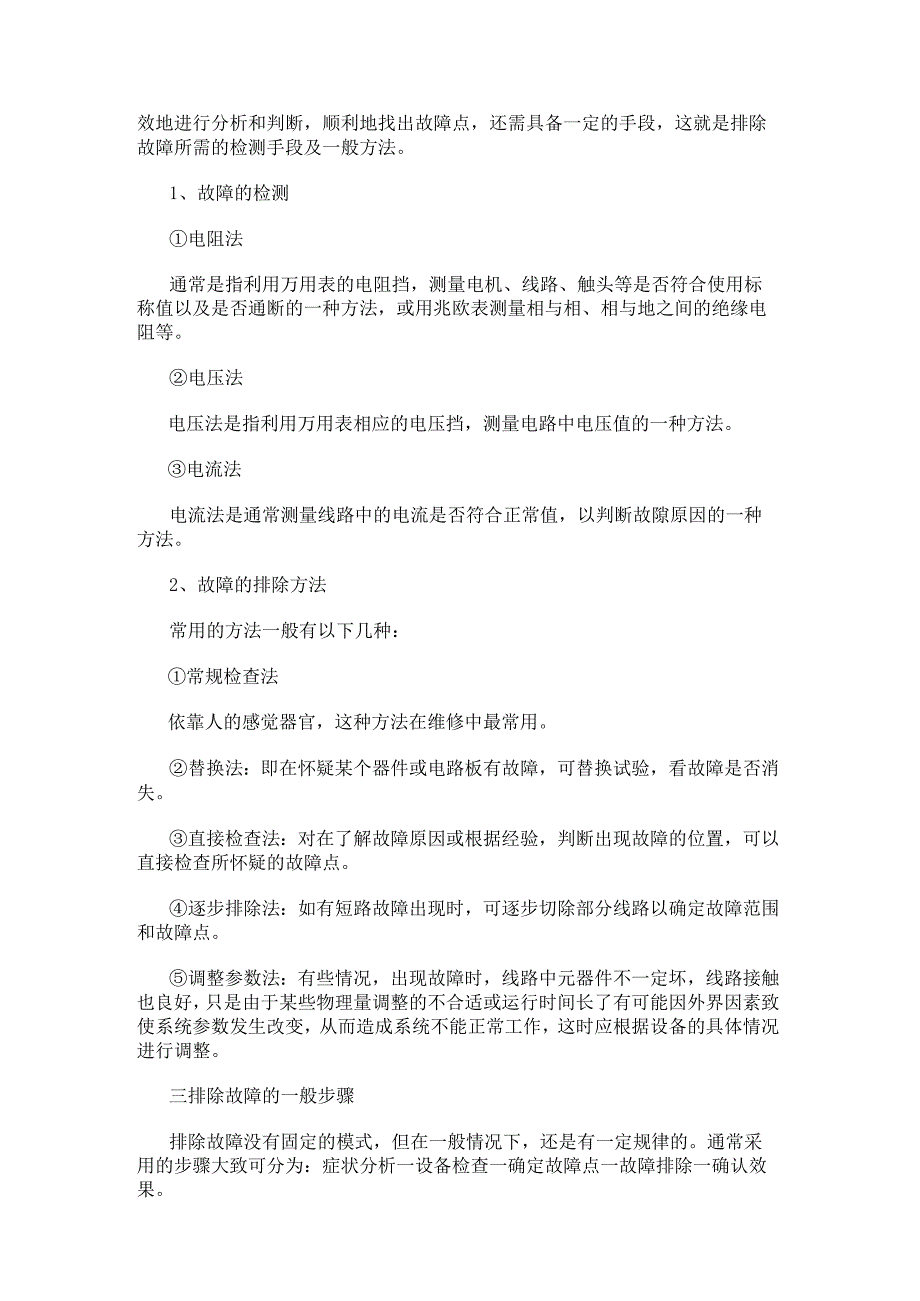

3、度。3、了解设备的运动形式和各元器件在设备的具体位置及线路的布局对电气设备进行维修时，首先要弄懂并熟练掌握设备的电气控制原理图，了解设备的工作流程和运动形式，并总结该设备的电气控制特点。二故障的检测和排除方法具备了一定的理论基础，掌握了设备的工作原理，但在实际操作时为了有效地进行分析和判断，顺利地找出故障点，还需具备一定的手段，这就是排除故障所需的检测手段及一般方法。1、故障的检测电阻法通常是指利用万用表的电阻挡，测量电机、线路、触头等是否符合使用标称值以及是否通断的一种方法，或用兆欧表测量相与相、相与地之间的绝缘电阻等。电压法电压法是指利用万用表相应的电压挡，测量电路中电压值的一种方法。电流

4、法电流法是通常测量线路中的电流是否符合正常值，以判断故隙原因的一种方法。2、故障的排除方法常用的方法一般有以下几种：常规检查法依靠人的感觉器官，这种方法在维修中最常用。替换法：即在怀疑某个器件或电路板有故障，可替换试验，看故障是否消失。直接检查法：对在了解故障原因或根据经验，判断出现故障的位置，可以直接检查所怀疑的故障点。逐步排除法：如有短路故障出现时，可逐步切除部分线路以确定故障范围和故障点。调整参数法：有些情况，出现故障时，线路中元器件不一定坏，线路接触也良好，只是由于某些物理量调整的不合适或运行时间长了有可能因外界因素致使系统参数发生改变，从而造成系统不能正常工作，这时应根据设备的具体情

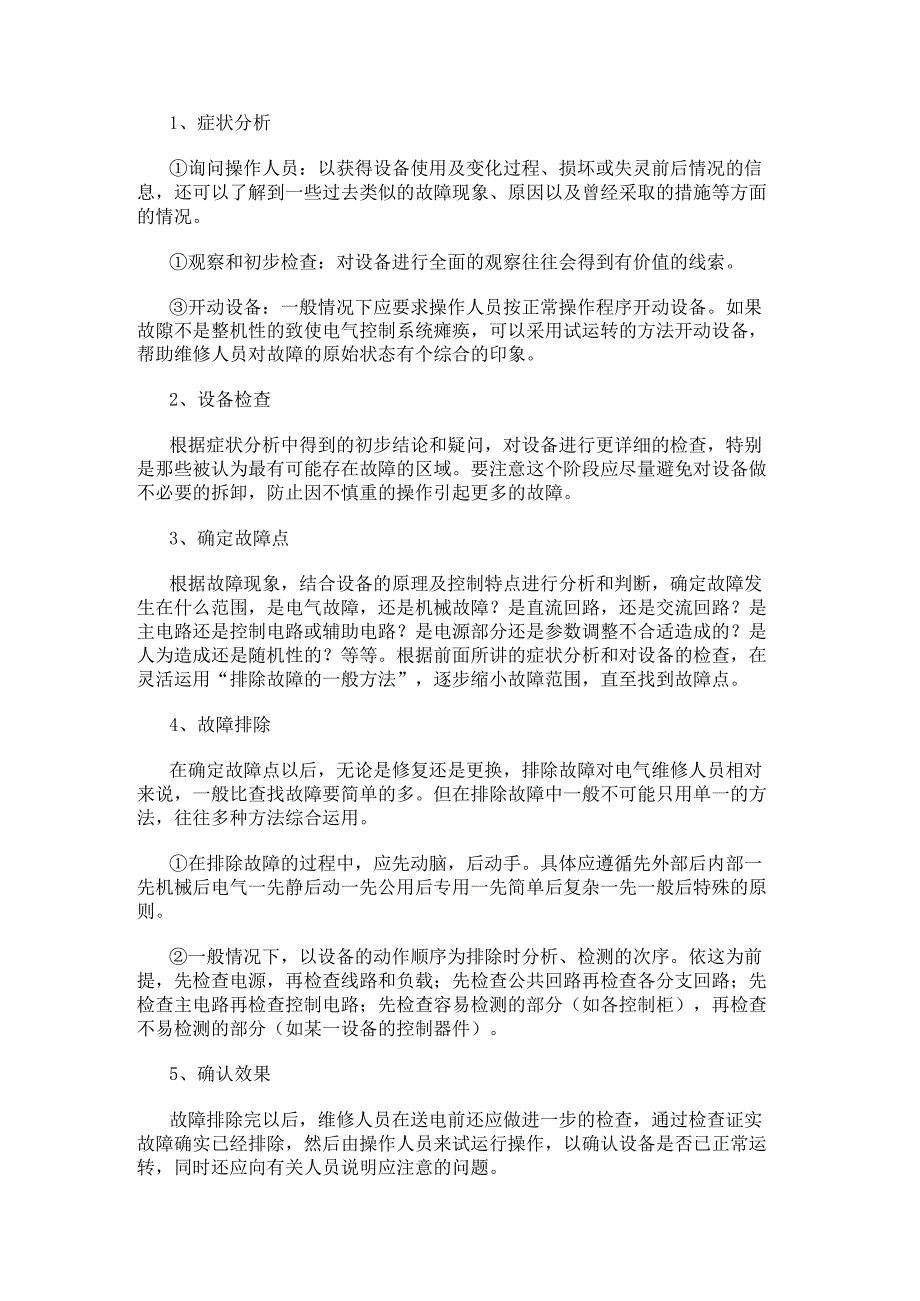

5、况进行调整。三排除故障的一般步骤排除故障没有固定的模式，但在一般情况下，还是有一定规律的。通常采用的步骤大致可分为：症状分析一设备检查一确定故障点一故障排除一确认效果。1、症状分析询问操作人员：以获得设备使用及变化过程、损坏或失灵前后情况的信息，还可以了解到一些过去类似的故障现象、原因以及曾经采取的措施等方面的情况。观察和初步检查：对设备进行全面的观察往往会得到有价值的线索。开动设备：一般情况下应要求操作人员按正常操作程序开动设备。如果故隙不是整机性的致使电气控制系统瘫痪，可以采用试运转的方法开动设备，帮助维修人员对故障的原始状态有个综合的印象。2、设备检查根据症状分析中得到的初步结论和疑问，

6、对设备进行更详细的检查，特别是那些被认为最有可能存在故障的区域。要注意这个阶段应尽量避免对设备做不必要的拆卸，防止因不慎重的操作引起更多的故障。3、确定故障点根据故障现象，结合设备的原理及控制特点进行分析和判断，确定故障发生在什么范围，是电气故障，还是机械故障？是直流回路，还是交流回路？是主电路还是控制电路或辅助电路？是电源部分还是参数调整不合适造成的？是人为造成还是随机性的？等等。根据前面所讲的症状分析和对设备的检查，在灵活运用“排除故障的一般方法”，逐步缩小故障范围，直至找到故障点。4、故障排除在确定故障点以后，无论是修复还是更换，排除故障对电气维修人员相对来说，一般比查找故障要简单的多。

7、但在排除故障中一般不可能只用单一的方法，往往多种方法综合运用。在排除故障的过程中，应先动脑，后动手。具体应遵循先外部后内部一先机械后电气一先静后动一先公用后专用一先简单后复杂一先一般后特殊的原则。一般情况下，以设备的动作顺序为排除时分析、检测的次序。依这为前提，先检查电源，再检查线路和负载；先检查公共回路再检查各分支回路；先检查主电路再检查控制电路；先检查容易检测的部分（如各控制柜），再检查不易检测的部分（如某一设备的控制器件）。5、确认效果故障排除完以后，维修人员在送电前还应做进一步的检查，通过检查证实故障确实已经排除，然后由操作人员来试运行操作，以确认设备是否已正常运转，同时还应向有关人员

8、说明应注意的问题。四案例分析案例1：一台CJIO-20交流接触器，通电后没有反应，不能动作。原因分析：电磁机构中，线圈通电后会产生磁场。在磁场的作用下，固定铁心与衔铁之间产生吸力，带动触头动作。接触器通电后不动作的原因有线圈断线、电源没有加上、机械部分卡死等。检修方法：首先查外电源，结果正常；再查接触器线圈引线两端电压，结果正常；再拆下电源引线，查线圈电阻，为无限大，确定线圈断线。打开接触器底盖，取出铁心，检查线圈，发现引线从线端根部簧片处折断，其余部分完好。将簧片重新焊上，装好接触器，通电试验，恢复正常。案例2：一台CJlo-20交流接触器通电后，线圈内时有火花冒出，伴随冒火现象，接触器跳动

9、。原因分析：有火花冒出，说明接触器线圈回路在接触器通电时有断路或短路现象，而接触器跳动，说明线圈通电过程中有间断现象。据此，问题应出在电气回路。检修方法：拆开接触器，取下铁心，检查线圈回路，发现线圈引线与端头簧片之间己断裂。只是由于引线本身的弹力，使断头仍与引线端头相连。在接触器动作时，受到振动才造成线圈回路时断时开，并在断头处产生火花。取出线圈与卡簧，焊牢组装后通电试验，恢复正常。案例3：一台内燃机起动器，通电后能工作，但输出电压只有25V,达不到正常时的36V0原因分析：电压较低有多方面的原因。这是一台可控硅控制的直流电源，因此造成输出电压较低的原因可能有：外电源电压低；变压器故障；整流部分故障。检修方法：依据先易后难的原则，先查电源进线，三相之间电压均为380V,结果正常；再查螺旋式熔断器后电源电压，三相之间也为380V,结果也正常；最后检查变压器输入电压，除U、V相之间为380V外，其余相间均不正常，偏低较多。再查接触器主触头，主触头均有不同程度的烧蚀现象，其中有一对触头已烧坏，不能接通。更换接触器，故障排除。
