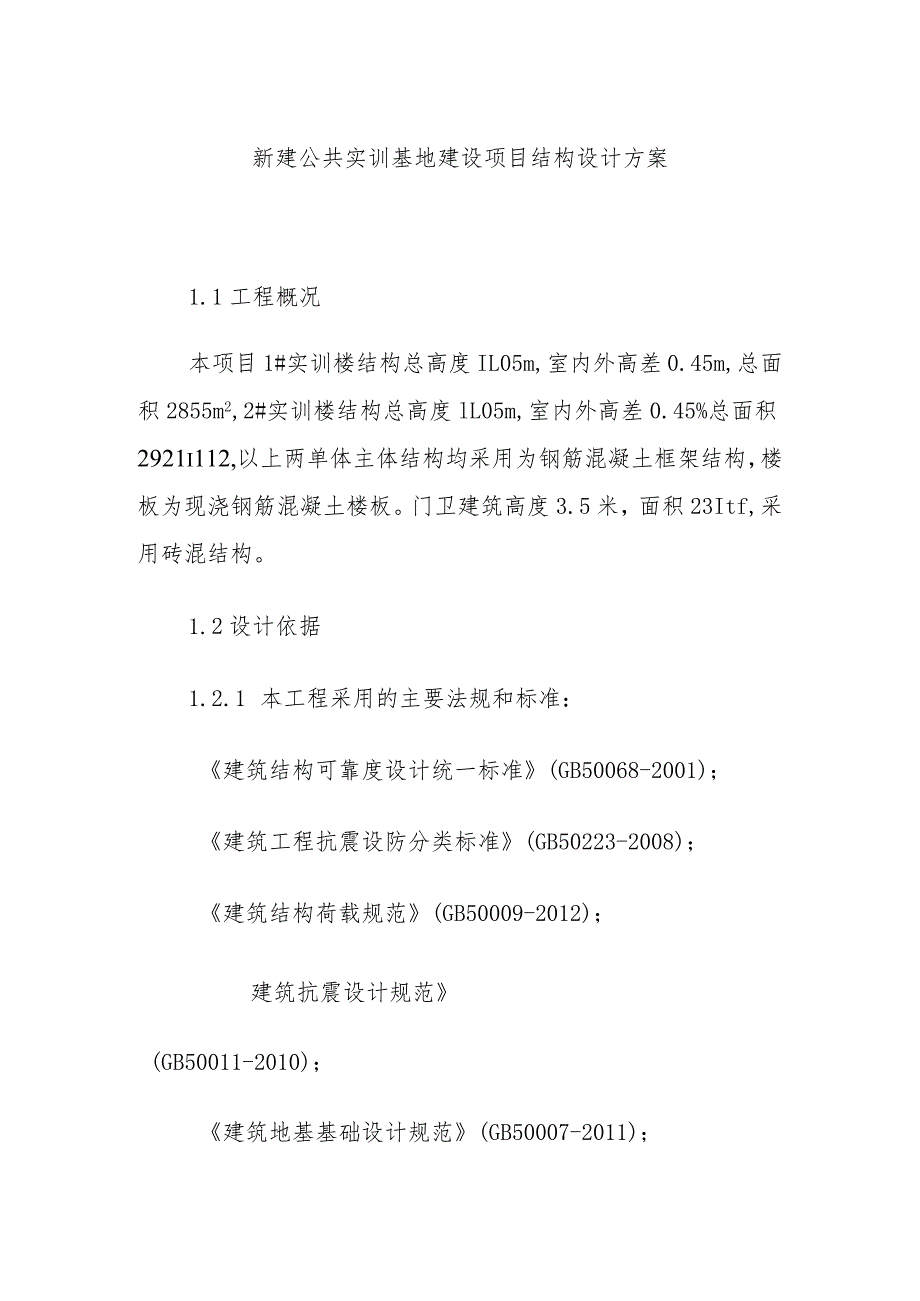

1、新建公共实训基地建设项目结构设计方案1.1工程概况本项目1#实训楼结构总高度IL05m,室内外高差0.45m,总面积2855m2,2#实训楼结构总高度lL05m,室内外高差0.45%总面积2921i112,以上两单体主体结构均采用为钢筋混凝土框架结构，楼板为现浇钢筋混凝土楼板。门卫建筑高度3.5米，面积23Itf,采用砖混结构。1.2设计依据1.2.1 本工程采用的主要法规和标准：建筑结构可靠度设计统一标准(GB50068-2001)；建筑工程抗震设防分类标准(GB50223-2008)；建筑结构荷载规范(GB50009-2012)；建筑抗震设计规范(GB50011-2010)；建筑地基基础设

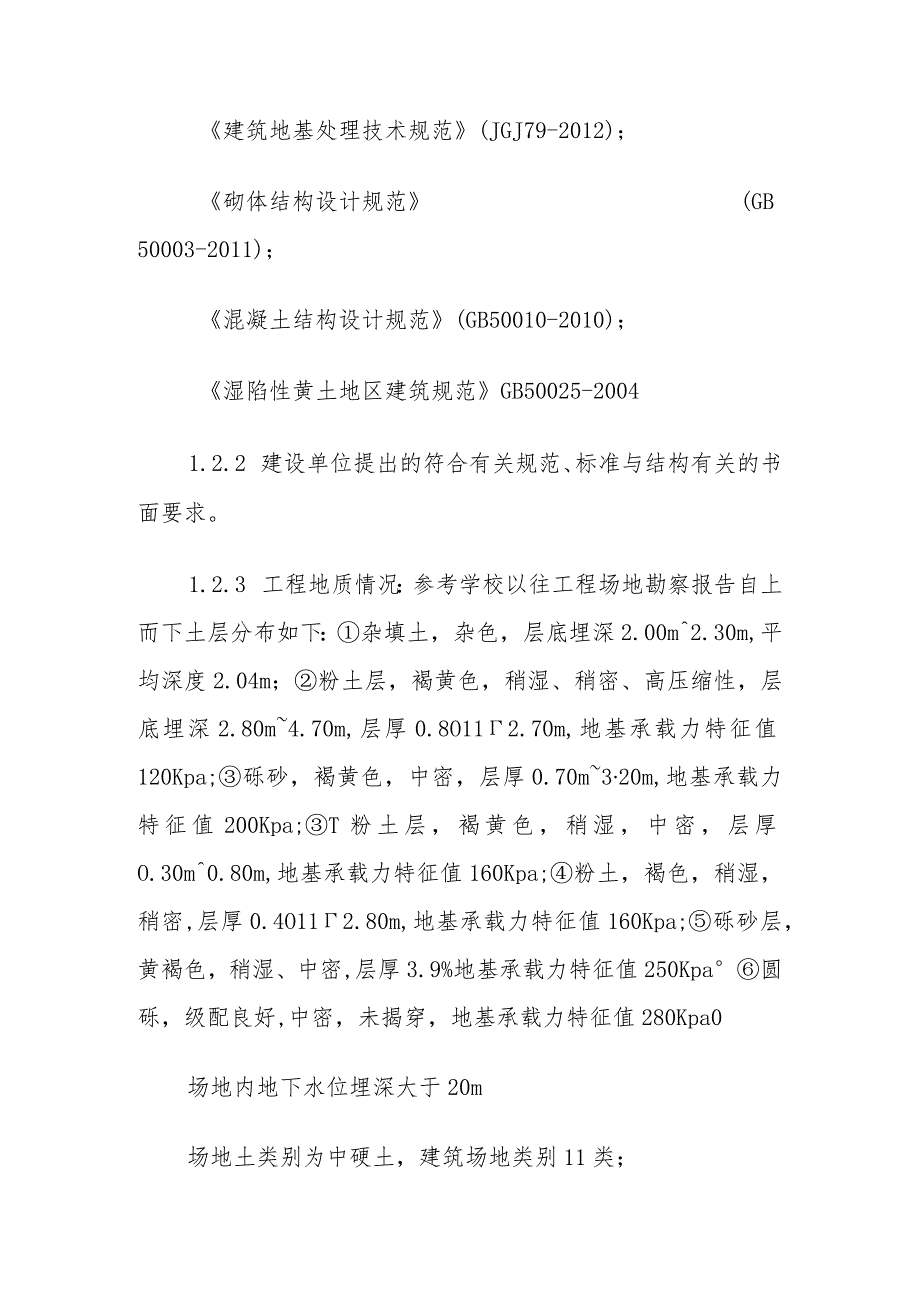

2、计规范(GB50007-2011)；建筑地基处理技术规范(JGJ79-2012)；砌体结构设计规范(GB50003-2011)；混凝土结构设计规范(GB50010-2010)；湿陷性黄土地区建筑规范GB50025-20041.2.2 建设单位提出的符合有关规范、标准与结构有关的书面要求。1.2.3 工程地质情况：参考学校以往工程场地勘察报告自上而下土层分布如下：杂填土，杂色，层底埋深2.00m2.30m,平均深度2.04m；粉土层，褐黄色，稍湿、稍密、高压缩性，层底埋深2.80m4.70m,层厚0.8O112.70m,地基承载力特征值120Kpa;砾砂，褐黄色，中密，层厚0.70m320m,地

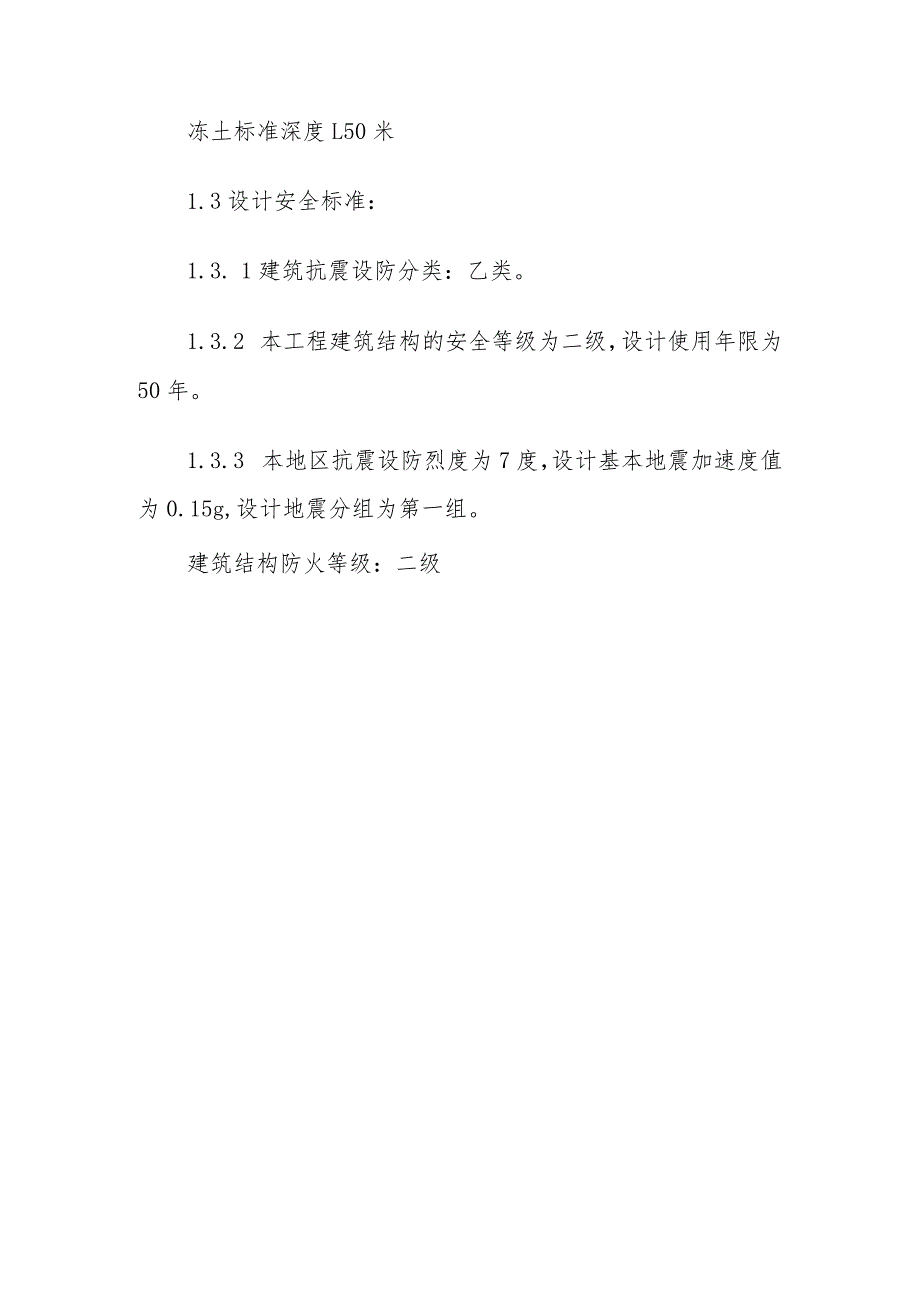

3、基承载力特征值200Kpa;T粉土层，褐黄色，稍湿，中密，层厚O.30m0.80m,地基承载力特征值160Kpa;粉土，褐色，稍湿，稍密,层厚0.4O112.80m,地基承载力特征值160Kpa;砾砂层，黄褐色，稍湿、中密,层厚3.9%地基承载力特征值250Kpa圆砾，级配良好,中密，未揭穿，地基承载力特征值280Kpa0场地内地下水位埋深大于20m场地土类别为中硬土，建筑场地类别11类；冻土标准深度L50米1.3设计安全标准：1.3. 1建筑抗震设防分类：乙类。1.3.2 本工程建筑结构的安全等级为二级，设计使用年限为50年。1.3.3 本地区抗震设防烈度为7度，设计基本地震加速度值为0.1

4、5g,设计地震分组为第一组。建筑结构防火等级：二级1.4荷载作用取值1.4. 1自然条件:基本风压0.55kNm2基本雪压0.25kNm21.4.2楼（屋）面使用荷载:层。0.00层楼板,材料、工具室5. 0 kNm2楼梯、走廊、门厅：普通教室、上人屋面:不上人屋面：L 5地基、基础设计3. 5 kNm22.0 kNm20. 5 kNm2地基基础设计等级为乙级,基础持力层为第层砾砂采独立柱基础。由于拟件建筑与周边建筑都有较大的间距，基础开挖不会对周边建筑造成影响。1.6上部结构设计1.1.1实训楼(1)采用钢筋混凝土框架结构。(2)结构设计地震作用按7度O.15g进行计算,抗震措施按7度O.1

5、5g进行设计，建筑框架的抗震等级为二级；抗震计算采用振型分解反应谱法，结构整体分析选用中国建筑科学研究院编制的多层及高层建筑结构空间有限元分析软件SATWEo墙厚：25(350m现浇钢筋混凝土楼、屋面板：厚10(1130mm,O.OOO层楼板180mmo结构超长，应设施工缝，通过设置后浇带及加强楼板配筋的方法解决。采用地梁连接。(3)材料:混凝土：C25C45,地下室外墙及基础为抗渗混凝土抗渗等级P6。填充墙：地下室采用MUlO非粘土砌块，MlO水泥砂浆砌筑，一层及以上采用A3.5加气混凝土砌块（容重不大于6kNm3）,M5混合砂浆砌筑。钢筋：采用HPB300级,HRB335级和HRB400级钢筋1.1.2门卫砖混结构墙体材料：非粘土实心砖MUlO混合砂浆：M7.5外墙：370厚砖墙；内墙：240厚砖墙。板、圈梁、构造柱混凝土等级不低于C25。
