混凝土配合比.docx

《混凝土配合比.docx》由会员分享，可在线阅读，更多相关《混凝土配合比.docx（3页珍藏版）》请在第壹文秘上搜索。

1、一、混凝土配合比编号水泥陶粒砂水480638607168编号水泥石子砂水24801157607168编号Na2SO4矿渣水泥陶粒砂水34840824638607168编号Na2SO4矿渣水泥石子砂水448408241J57607168编号Na2SO4NaWSNaOH矿渣水泥陶粒砂水548214.93%24638607154.1编号NmSChNa2SiO3NaOH矿渣水泥石子砂水648214.9396241157607154.1注：1、表中的单位均为kg/m%2、陶粒与石子采用等体积替换，普通徒酸盐水泥与减激发水泥采用等质量替换；3、陶粒采用宜昌圆球型陶粒，预湿24小时：4、碱激发水泥中NgSC

2、h用量均为水泥总量的10%；5、混凝土水灰比均为0.35.砂率均为30%；6、陶粒吸水返水试验采用I、3、5组进行，对比不同的水泥中，陶粒的吸水返水过程.二.搅拌制度由于碱激发水泥需要在和骨料混合搅拌之前预先制备，所以普通水泥混凝土的搅拌制度与碱激发水泥混凝土的搅拌制度不同，具体搅拌制度如下：普通水泥混凝土搅拌制度I、陶粒在净水中预湿24小时；2,将陶粒、砂和水泥倒入搅拌机中搅拌0.5分钟:3、将水倒入搅拌机中搅拌2.5分钟；4、振捣采用振动台振实和手工压实结合，振捣时间以拌合物捣实和避免轻骨料上浮为原则，宜为103()s碱激发水泥混凝土搅拌制度1、陶粒在净水中预湿24小时；2、将矿渣和水泥倒

3、入搅抨机中干拌3分钟：3、将激发剂(3、4组为NSSo4和NaoH,5、6组为NsSO八Na2SiO4.NaOH)愕帆_批注jl:提前天制番在水中，再将水倒入步骤2中得到的混合物中，搅拌1分钟：4、将砂和预湿的陶粒倒入搅拌机中搅拌25分钟:5、振捣采用振动台振实和手工压实结合,时间以拌合物捣实和避免轻骨料上浮为I.J批注(j2):如何养护？文献说静置1-5天养护效果更好。原则，宜为10-30s。三、试验方法1、工作性试验坍落度试验参照普通混凝E拌合物性能测试方法标准(GBT5OO8O2OO2)。2、力学性能试验抗压强度试验、劈拉强度试验及弹性模量试验参照普通混凝土力学性能试验方法标准(GB“5

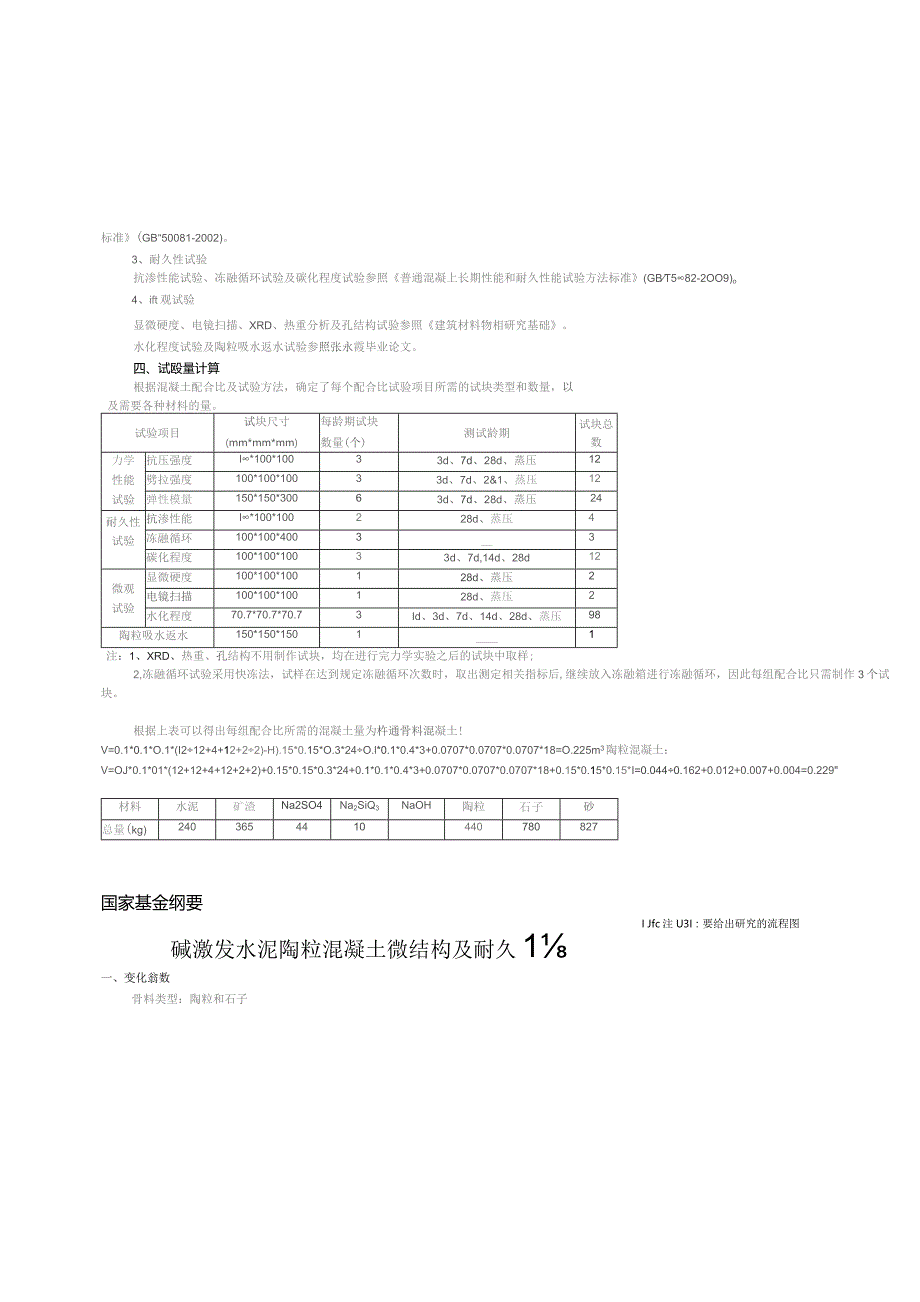

4、0081-2002)。3、耐久性试验抗渗性能试验、冻融循环试验及碳化程度试验参照普通混凝上长期性能和耐久性能试验方法标准(GBT582-2OO9)o4、ift观试验显微硬度、电镜扫描、XRD、热重分析及孔结构试验参照建筑材料物相研究基础。水化程度试验及陶粒吸水返水试验参照张永霞毕业论文。四、试殴量计算根据混凝土配合比及试验方法，确定了每个配合比试验项目所需的试块类型和数量，以及需要各种材料的量。试验项目试块尺寸(mm*mm*mm)每龄期试块数量(个)测试龄期试块总数力学性能试验抗压强度l*100*10033d、7d、28d、蒸压12劈拉强度100*100*10033d、7d、2&1、蒸压12弹

5、性模量150*150*30063d、7d、28d、蒸压24耐久性试验抗渗性能l*100*100228d、蒸压4冻融循环100*100*40033碳化程度100*100*10033d、7d,14d、28d12微观试验显微硬度100*100*100128d、蒸压2电镜扫描100*100*100128d、蒸压2水化程度70.7*70.7*70.73Id、3d、7d、14d、28d、蒸压98陶粒吸水返水150*150*15011注：1、XRD、热重、孔结构不用制作试块，均在进行完力学实验之后的试块中取样;2,冻融循环试验采用快冻法，试样在达到规定冻融循环次数时，取出测定相关指标后,继续放入冻融箱进行冻

6、融循环，因此每组配合比只需制作3个试块。根据上表可以得出每组配合比所需的混凝土量为杵通骨料混凝土!V=0.1*0.1*O.1*(I212+4+12+22)-H).15*0.15*O.3*24O.l*0.1*0.4*3+0.0707*0.0707*0.0707*18=O.225m3陶粒混凝土：V=OJ*0.1*01*(12+12+4+12+2+2)+0.15*0.15*0.3*24+0.1*0.1*0.4*3+0.0707*0.0707*0.0707*18+0.15*0.15*0.15*I=0.0440.162+0.012+0.007+0.004=0.229材料水泥矿渣Na2SO4Na2SiQ3

7、NaOH陶粒石子砂总量(kg)2403654410440780827I Jfc注U3I：要给出研究的流程图国家基金纲要碱激发水泥陶粒混凝土微结构及耐久1一、变化翁数骨料类型：陶粒和石子陶粒类型，吸水率变化、筒压强座j一-J批注IJ41：也是变化的陶粒预湿程度：不预湿，预湿Ih,预湿24h水泥的类里：碱激发水泥、普通水泥臧激发水泥激发剂：Na?SOs、NaoH、水玻璃几种耦合，如Na2SO4+NaOH和Na岱04+水玻璃激发对象：粉煤灰、矿渣、两者混合养护制度：标准养护、蒸压养护二、测试指标工作性：坍落度、扩展度、凝结时间力学性能：抗压强度、劈拉强度、弹性模量微观性能：水泥石（孔结构、微观形貌、

8、水化产物、水化程度、TG）,界面过渡区（微观形貌、孔结构、水化产物、水化程度、显微硬度）耐久性：抗湾性能、冻融循环、磔化程度、化学腐蚀（So产、CII减骨料反应陶粒的吸水返水变化规律三,研究内容以碱激发水泥陶粒混凝上为研究对象，从混凝上微结构角度,研究碱激发水泥陶粒混凝土的微结构对混凝土耐久性的影响，一方面可以提高矿渣的利用率，另方面可以为陶粒在混凝土方面的应用提供更广阔的应用前景。具体内容如下：1）陶粒在碱激发水泥混凝土中的吸水返水机制：2）碱激发水泥陶粒混凝土的水化机理2）碱激发水泥在陶粒内养护条件下的微结构变化：3）研究混凝土微结构与耐久性的关系:4）不同激发剂、不同养护条件对J碱激发水

9、泥陶粒混凝土性能的影响等。关键科学问题1陶粒吸水返水规律及对水化过程的影响2.不同养护条件对水化过程（生成什么水化产物）的影响3.不同激发剂和不同激发对象水化过程对微结构的影响批注U5I：有些文献指出其导热系数只有03,可以没一 下。批注U6：陶粒：轻质、节能、环保喊激发水泥：坏保延长寿命也是种环保批注j7:研究对象的创新从吸水返水水化过程一微结构耐久性，研究思路的 创新批注1熊1：与研究主题无关。四、预期目标通过对碱激发水泥陶粒混凝土微结构和耐久性研究，系统阐述碱激发水泥和陶粒在混凝/上中的相互作用关系及其对耐久性的影响，开展高件能减激发水泥陶粒混凝Ij的开发研究，/为提高工业废料利用率提供理论和技术支持。五、项目的魔义网I创新胡缄激发水泥优异的力学性能被大家所认可，但是由它的I工作性和体积稳定性不好L/此没有大范围推广。本项目旨在利用陶粒的吸水返水特性，通过其在混凝土的内养护作用影响碱激发水泥混凝土的微结构，改善其耐久性。
