1、寺河煤矿EBZ160S（八）截割电机采购项目技术规格书编制人:主任工程师:使用单位/管理单位:机电管理部:机电负责人：事业部业务部门：晋能控股集团寺河煤矿2022年T2月27日寺河煤矿EBZ160S（八）型掘进机截割电机采购项目技术规格书一、总则1,本技术要求适用于晋能控股寺河矿EBZ160S（八）型掘进机技术要求。它对该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。2、供方保证提供产品必须符合相关的国家和行业标准。3、本技术要求所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。4、本技术要求未尽事宜，由双方协商解决。二、改造原因及范围：寺河矿EBZ160S（八

2、）型掘进机截割电机数量不足，需要补充1台：该设备用于EBZ160S（八）型掘进机三、设备需求清单序号设备名称型号及规格数量设备详细描述备注1截割电机VBUS-160-41配套矿EBZl60S（八）型掘进机使用四、技术方案1、产品执行标准产品质量需满足技术规范书提出的最低限度的技术要求外，充分参照有关标准和规范的条文，提供符合技术规范书和所列标准要求的高质量产品及其相应服务，若厂家使用的标准与技术规范书执行的标准有矛盾时，厂家保证按较高标准执行。满足以下现行标准：(1)GB3836.1-2021爆炸性环境第1部分设备通用要求(2)GB3836.2-2021爆炸性环境第2部分由隔爆外壳“d”保护的

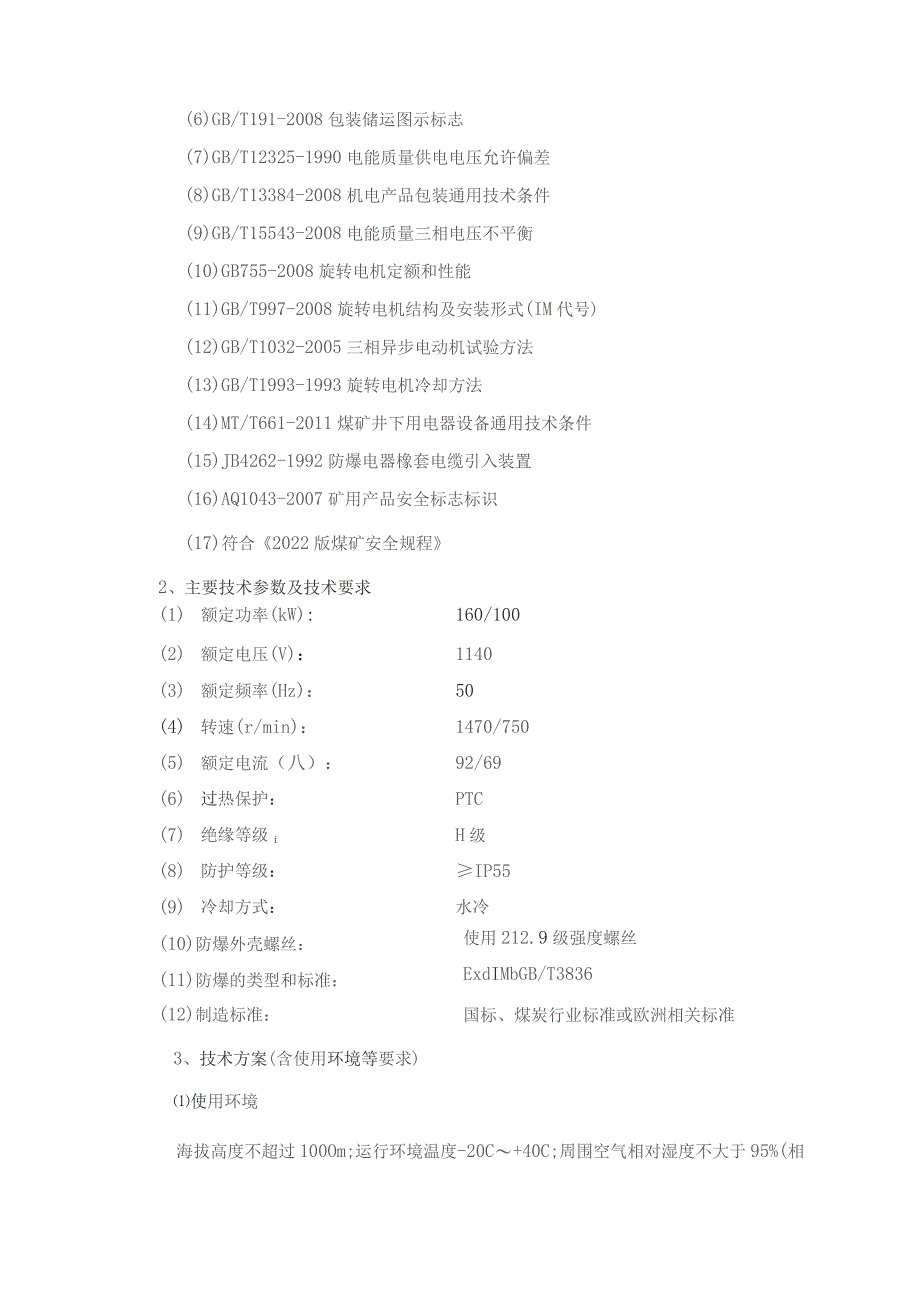

3、设备(3)GB3836.4-2021爆炸性环境第4部分：由本质安全型i”保护的设备(4)GB/T4942-2021旋转电机整体结构的防护等级(IP代码)分级(5)GB14048.1-2006低压开关设备和控制设备第1部分：总则(6)GB/T191-2008包装储运图示标志(7)GB/T12325-1990电能质量供电电压允许偏差(8)GB/T13384-2008机电产品包装通用技术条件(9)GB/T15543-2008电能质量三相电压不平衡(10)GB755-2008旋转电机定额和性能(11)GB/T997-2008旋转电机结构及安装形式(IM代号)(12)GB/T1032-2005三相异步电

4、动机试验方法(13)GB/T1993-1993旋转电机冷却方法(14)MT/T661-2011煤矿井下用电器设备通用技术条件(15)JB4262-1992防爆电器橡套电缆引入装置(16)AQ1043-2007矿用产品安全标志标识(17)符合2022版煤矿安全规程2、主要技术参数及技术要求(1)额定功率(kW):160/100(2)额定电压(V)：1140(3)额定频率(Hz)：50(4)转速(r/min)：1470/750(5)额定电流（八）：92/69(6)过热保护：PTC(7)绝缘等级iH级(8)防护等级：IP55(9)冷却方式：水冷(10)防爆外壳螺丝：使用212.9级强度螺丝(11)防

5、爆的类型和标准：ExdIMbGB/T3836(12)制造标准：国标、煤炭行业标准或欧洲相关标准3、技术方案(含使用环境等要求)使用环境海拔高度不超过100Om;运行环境温度-20C+40C;周围空气相对湿度不大于95%(相当于+25时)；在无明显破坏绝缘的气体和蒸汽的环境中；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。4、功能性描述(1)该电机适用EBZ160S（八）型掘进机，电机各项配套尺寸满足安装和使用要求。(2)接线腔和接线位置满足满足安装和使用要求。(3)产品到货前应取得中国国家煤矿安全标志证书和防爆合格证。(4)电机隔爆参数应符合国家标准GB3836.1、GB3836.2、GB

6、3836.3爆炸性气体环境用电气设备的有关规定，隔爆结合面有防锈措施。(5)铭牌标明生产厂家及系列号，并在电机上焊(或打印)永久性标识。(6)电机内装有可靠的温度保护装置，定子上安装2个PTC(145C),且引入接线盒内。(7)电机输出端与扭矩轴连接方式及位置满足安装和使用要求。(8)电机有与电机重量相符的吊装环。(9)电机冷却水道为直排式循环水道。(10)注、排水接口分布满足安装和使用要求。(11)轴承品牌：SKF、FAG、NKE或同等厂家优秀产品。(12)轴承性能满足使用要求。(13)壳体、端盖、接线盒材质不低于Q345D,有防锈处理措施，转子轴材质不低于40Cro(14)喇叭嘴、外水套密

7、封、进出水嘴等电机附件齐全。(15)电机扭矩满足使用要求。(16)绕组主绝缘材料使用耐电晕材料。(17)绕组铜线使用纯度不低于99.9%的电解铜。五、实施计划及要求：1、新设备购买合同签订后90天内供货。2、供货方使用汽运或其他方式运输至寺河矿设备库。六、交付及验收要求：1、供方所提供的产品必须符合2022年煤矿安全规程相关要求，使用环境条件必须能够适应用户使用现场的要求，并提供检验报告、产品合格证、生产许可证、煤安标志。2、随机带电气试验报告一份，技术资料（包括相关证件、操作说明书、维护说明书、说明书、基础图、安装图、传动原理图等）六份，另附电子版资料一份（包含整机装配图）.随机配带特殊、易

8、损件及工具。七、售后服务：1、质保期：投运之日起正常使用一年，质保期内出现事故如属质量问题，由供货方负责更换，并扣除与损坏部分等价的质保金。由于设计、材料、加工等原因造成的质量不合格，供货方终身免费保修或保换，由此造成的安全责任全部由供货方承担。2、现场免费指导安装调试、培训服务及24小时到矿售后服务。八、供应商资质要求：1、投标人必须是在中华人民共和国注册的、具备独立企业法人资格的生产厂商或代理商,代理商需提供厂家的授权委托书；2、投标人所提供的井下产品必须符合最新版煤矿安全规程相关要求，提供有效的防爆合格证、煤矿矿用产品安全标志证书等相关证书；3,须提供被授权人近一年投标单位所在地出具的社

9、保资金缴纳凭证或相关缴纳证明材料；4、提供近年（2018年至今，合同签订日期为准）至少完成一个同类型业绩（供货合同和供货合同发票）；5、需提供第三方机构出具近一年的审计报告（2020或2021）,2022年度登记注册的公司须提供基本账户开户行银行资信证明及财务报表；6、投标人须出具近三年（2019-2021）来在招投标活动或其他商业活动中不得因行贿、围标串标、造假或其他违法违规不良行为而被有关主管部门通报或终止合同的情形的承诺函。7、单位负责人为同一人或者存在控股、管理关系的不同单位，不得参加同一标段投标或者未划分标段的同一招标项目投标。8、投标人须未列入信用中国网站()失信被执行人名单，在中国裁判文书网上投标人及其法定代表人近三年内无行贿犯罪数据:(提供截图)9、本项目不允许联合体投标
