1、净化工程知识装饰系统医院洁净用房：一、医院洁净手术部二、洁净护理单元ICU、NICU三、中心消毒供应室四、其他洁净室（产房、生殖助孕中心、层流病房）洁净手术部的建筑装饰应遵循不产尘、不积尘、耐腐蚀、防潮防霉、容易清洁和负荷防火要求的总原则。洁净手术部内地面应平整，采用耐磨、防滑、耐腐蚀、易清洗、不易起尘与不开裂的材料制作。有特殊要求的，可采用有特殊性能的涂料地面。洁净手术部内部墙面应使用不易开裂、阻燃、易清洗与耐碰撞的材料,墙面必须平整，防潮防霉，I、II级洁净室墙面可用整体或装配式壁板；m、IV级洁净室墙面也可用大块瓷砖或涂料，缝隙均应抹平。洁净手术部内墙面下部的踢脚必须与墙面齐平或凹于墙面

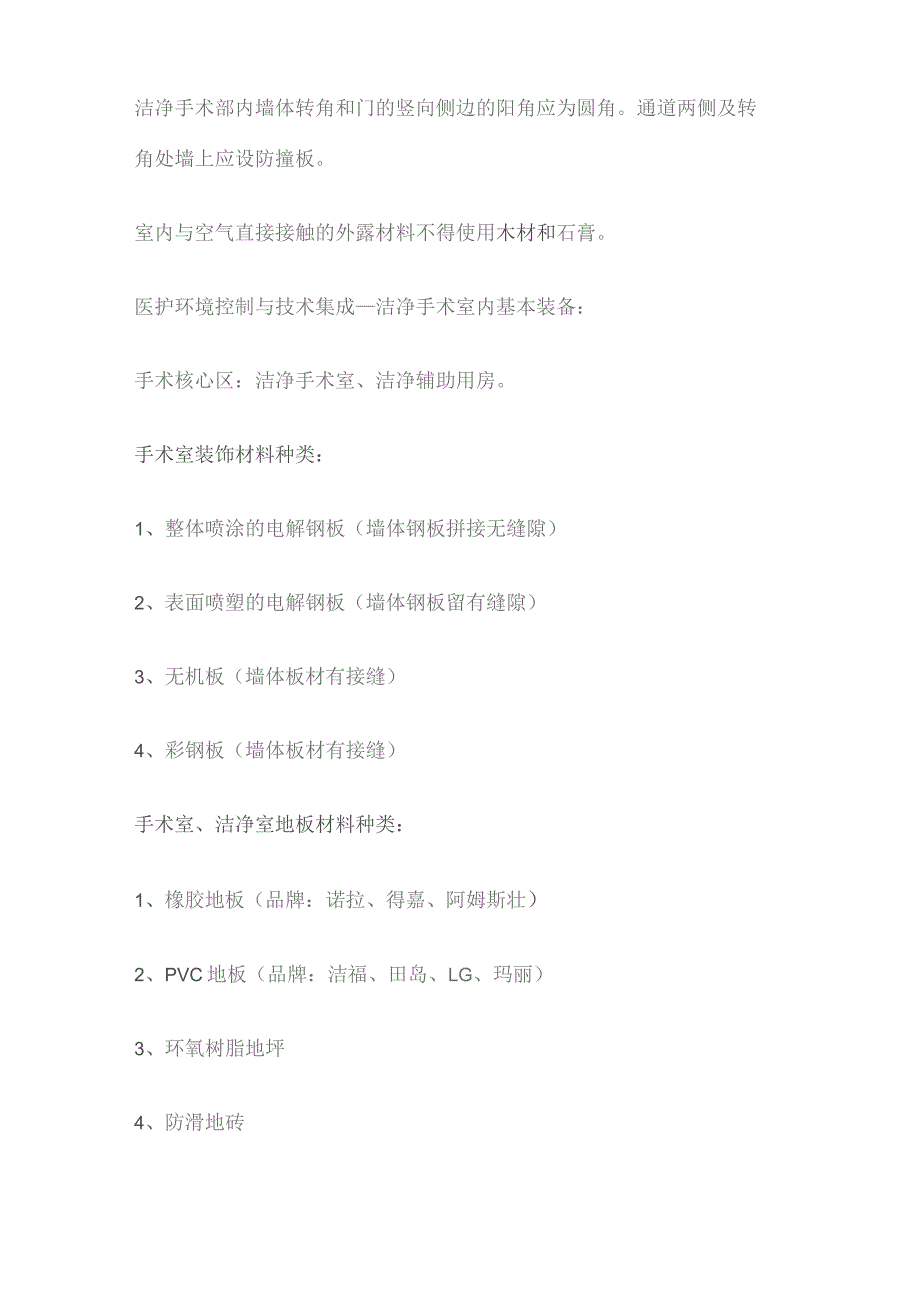

2、；踢脚必须与地面成一整体；踢脚与地面交界处的阴角必须做成R40mm的圆角。其他墙体交界处的阴角宜做成小圆角。洁净手术部内墙体转角和门的竖向侧边的阳角应为圆角。通道两侧及转角处墙上应设防撞板。室内与空气直接接触的外露材料不得使用木材和石膏。医护环境控制与技术集成洁净手术室内基本装备：手术核心区：洁净手术室、洁净辅助用房。手术室装饰材料种类：1、整体喷涂的电解钢板（墙体钢板拼接无缝隙）2、表面喷塑的电解钢板（墙体钢板留有缝隙）3、无机板（墙体板材有接缝）4、彩钢板（墙体板材有接缝）手术室、洁净室地板材料种类：1、橡胶地板（品牌：诺拉、得嘉、阿姆斯壮）2、PVC地板（品牌：洁福、田岛、LG、玛丽）3

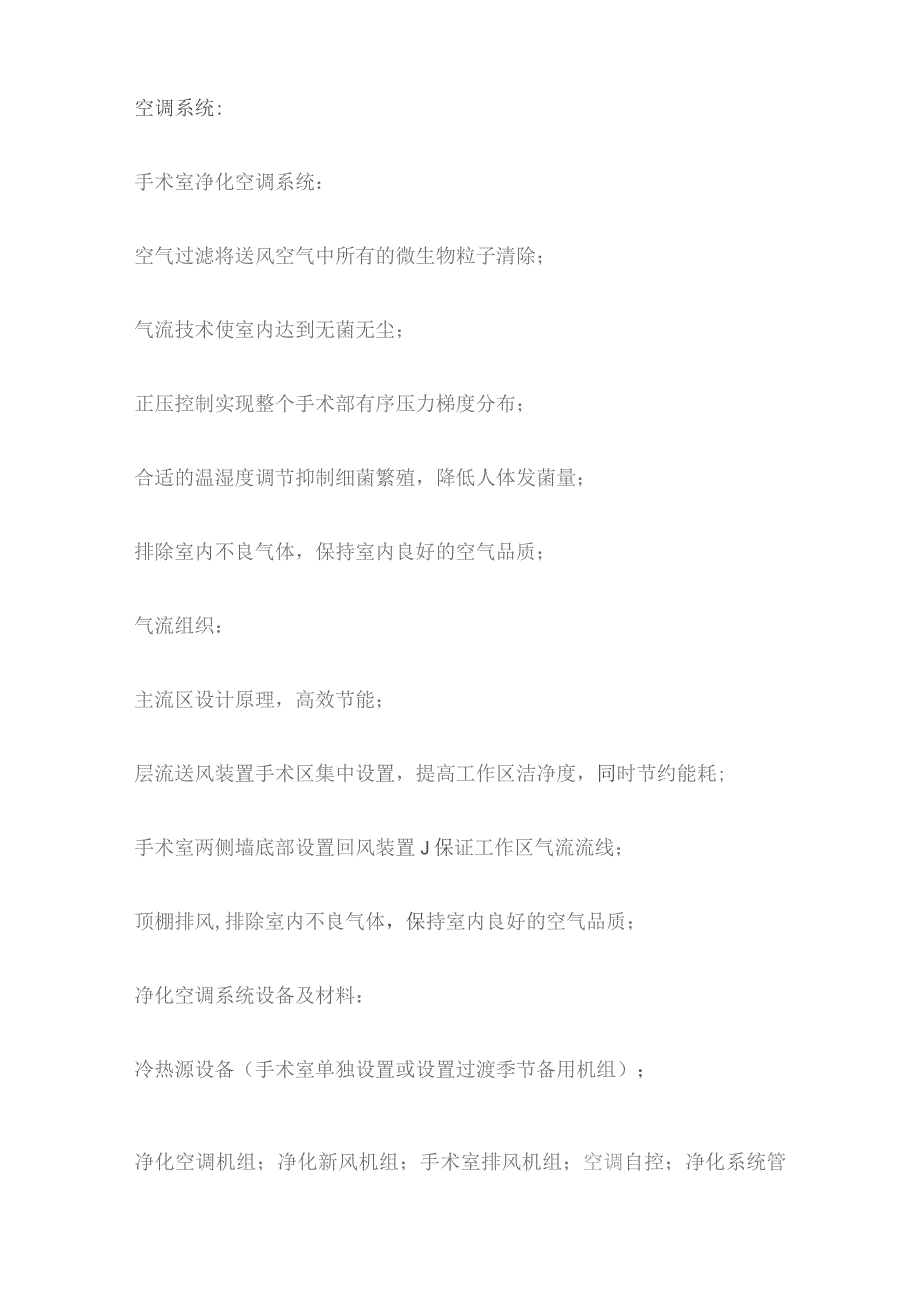

3、、环氧树脂地坪4、防滑地砖空调系统:手术室净化空调系统：空气过滤将送风空气中所有的微生物粒子清除；气流技术使室内达到无菌无尘；正压控制实现整个手术部有序压力梯度分布；合适的温湿度调节抑制细菌繁殖，降低人体发菌量；排除室内不良气体，保持室内良好的空气品质；气流组织：主流区设计原理，高效节能；层流送风装置手术区集中设置，提高工作区洁净度，同时节约能耗;手术室两侧墙底部设置回风装置J保证工作区气流流线；顶棚排风,排除室内不良气体，保持室内良好的空气品质；净化空调系统设备及材料：冷热源设备（手术室单独设置或设置过渡季节备用机组）；净化空调机组；净化新风机组；手术室排风机组；空调自控；净化系统管路及阀门

4、；净化风管；高效送风口；风阀；水阀；.一、冷热源机组：（一）水冷压缩制冷机组（活塞式、螺杆式、离心式）；（二）风冷热泵机组（模块化组合，65KW至1300KW）；二、组合式空调机组（箱）：品牌：罗百特、爱科、开利、新晃、麦克维尔、天加、盾安、雅士、国祥等。洁净室的冷热源机组：a.电驱动的压缩式制冷机电驱动的压缩式制冷机主要以氟里昂、氨为制冷剂，民用制冷机大部分采用氟里昂作为制冷剂。按冷却介质的种类可分为空气冷却和水冷却两种形式，按压缩机种类可分为活塞式、螺杆式、离心式三种形式，按提供的冷源或热源情况可分为冷水机组和热泵机组两种形式。b、活塞式冷水机组活塞式冷水机组由活塞式制冷压缩机、风冷式或水

5、冷式冷凝器、热力膨胀阀和蒸发器等组成，并配有自动或手动能量调节和自动安全保护装置,常用的水冷活塞式冷水机组冷凝器进出水温分别设置为32、37,蒸发器出口冷冻水温度设置为7度，冷量范围一般为3558OkW。c、螺杆式冷水机组螺杆式冷水机组是由螺杆式制冷压缩机、冷凝器、蒸发器、热力膨胀阀、油分离器、自控元件和仪表等组成的一个完整的制冷系统。常用的水冷式螺杆式冷水机组冷凝器进出水温分别设置为32、37,蒸发器出口冷冻水温度设置为7度，冷量范围为5801163kW。d、离心式冷水机组离心式冷水机组是由离心式制冷压缩机、冷凝器、蒸发器、节流机构和调节机构以及各种控制元件组成的整体机组。离心式冷水机组的制

6、冷量较大,常用的水冷式离心式冷水机组冷凝器进出水温分别设置为32、37,蒸发器出口冷冻水温度设置为7度，单机容量通常在1163kW以上，所以，离心式冷水机组一般用于大型中央空调系统。e、热泵机组热泵机组的循环流程有几种形式，但不论何种，系统中除装有制冷系统中的四大元件外，还需装有四通换向电磁阀、单向阀等，使制冷剂的流动方向在制冷或制热状态时能得到控制。热泵机组根据冷却方式可分为风冷式热泵机组、水源热泵机组和土壤热泵三种。电气系统:一、医院洁净手术部的电气系统(一)强电系统(1)动力系统(空调冷源、净化空调机组设备用电)(2)照明系统(照明电器、普通插座、吊塔设备用电)(3)应急系统(UPS电源

7、、双电源切换)手术室电气系统组成：手术室配电：总电源采用双电源切换；配电箱每间手术室独立设置；IT隔离变压器系统；UPS不间断电源；等电位接地系统；洁净灯具、开关、插座;管线、桥架。空调系统配电：总电源采用双电源切换；配电箱-每台空调机组独立设置；变频器;管线、桥架。(二)弱电系统(1)背景音乐广播系统设备组成：功放、消防切换主机、前置放大器、喇叭、音量控制器、DVD、话筒。(2)对讲、门禁系统设备组成：门禁锁、解码器、读卡器、按钮开关。(3)呼叫系统设备组成：主机、分机、报警按钮、报警显示灯、显示屏。(4)网络交换机系统设备组成：机柜、藕合器、程控交换机、网络面板(5)视频教学(监视)系统设

8、备组成：摄像机(带录音设备)、解码器、分屏器、硬盘录像机、局域网交换机、大屏幕。医用气体系统：洁净手术部医用气体：洁净手术部除手术室外，通常还包括预麻室、麻醉恢复及IQJ(重症监护)等功能用房。手术室设置8种医用气体系统：氧气、真空吸引、压缩空气、笑气、氮气、二氧化碳、氨气和麻醉废气排放系统。预麻室设置氧气、压缩空气、真空吸引、笑气4种医用气体。ICU设置氧气、真空吸引、压缩空气3中医用气体。气源：氧气、真空吸引、压缩空气一般情况下由医院集中的各气体处理站供给.笑气、氮气、二氧化碳、氢气通过设置自动切换汇流排供气。麻醉废气排放通过射流原理，以压缩空气作动力源，通过射流技术的废气终端收集气体，管

9、道汇总后排至室外安全处。给排水系统：洁净手术部水系统：洁净手术部水系统包括，给水、排水、热水、纯化水与高纯水（如注射用水）。饮用给水系统不应采用镀锌钢管，可采用给水塑料管（钢管内壁衬塑）、聚丙乙烯管（PPR）、无缝铜管、不锈钢管等。排水系统常用聚丙烯、聚深乙烯（PVC）材质。热水系统的维持储存温度不低于60度，或循环温度在51度以上。材质常选用无缝铜管、不锈钢管、聚丙乙烯管（PPR）。纯化水和高纯水管道采用不锈钢（SIJS）。前期配合、图纸技术、施工界面确认内容：装饰：1、平面布局说明;2、施工范围确认;3、各房间使用材料说明；4、土建墙位置及门洞说明；5、地面要求说明；6、上下水点位置说明；

10、7、施工做法说明。空调：1、冷热源形式，过渡季节冷热源形式说明；2、加湿说明方式；3、主要设备安装位置范围说明；4、新排风百叶位置说明；5、空调冷热水供水温度、水管接管位置说明；6、加湿或加热用蒸汽接管位置、蒸汽供给压力说明;7、空调空气冷凝水、蒸汽冷凝水排放位置说明；9、空调机组基础做法及是否在施工范围;10、风管预留孔洞开孔、封堵要求及是否在施工范围；11、水管、蒸汽水管、冷凝水管是否在施工范围；12、新、排风百叶是否在施工范围；13、热水管配管是否在施工范围；14、房需设地漏，需做防水，空调机房冬季最低温度零度以上。电气：1、明确该工程各系统种类、施工范围（强电、消防应急、监控、呼叫、背景音乐、网络电话等）；2、照明、插座配电总箱，机组设备动力配电总箱的技术要求和产品供应安装单位。总、分配电箱上下桩电缆的技术要求和供应安装单位；明确各系统主机安装位置（强电、消防应急、监控、呼叫、背景音乐、网络电话等）；3、明确各配电箱安装位置及安装标高。气体:各气体管道接口位置；甲方提供管道是否减压；管道材质；总阀门箱位置；气体报警形式；各房间配置气体种类。
