混凝土结构通用规范 2021.docx

《混凝土结构通用规范 2021.docx》由会员分享，可在线阅读，更多相关《混凝土结构通用规范 2021.docx（32页珍藏版）》请在第壹文秘上搜索。

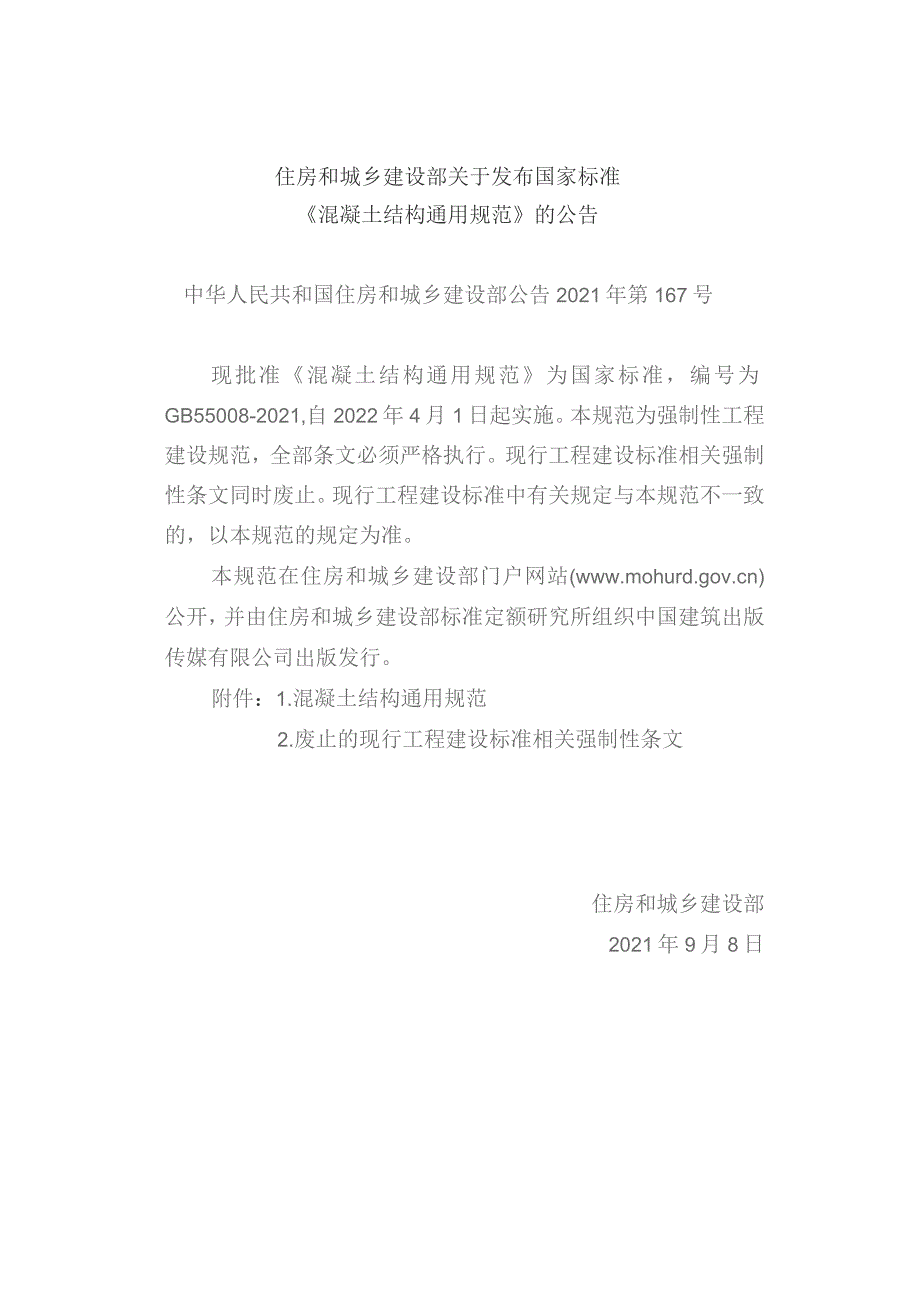

1、住房和城乡建设部关于发布国家标准混凝土结构通用规范的公告中华人民共和国住房和城乡建设部公告2021年第167号现批准混凝土结构通用规范为国家标准，编号为GB55008-2021,自2022年4月1日起实施。本规范为强制性工程建设规范，全部条文必须严格执行。现行工程建设标准相关强制性条文同时废止。现行工程建设标准中有关规定与本规范不一致的，以本规范的规定为准。本规范在住房和城乡建设部门户网站()公开，并由住房和城乡建设部标准定额研究所组织中国建筑出版传媒有限公司出版发行。附件：1.混凝土结构通用规范2.废止的现行工程建设标准相关强制性条文住房和城乡建设部2021年9月8日雨为适应国际技术法规与技

2、术标准通行规则年以来.住房和城乡建设部陆续印发深化工程建设标准化工作改革的意见等文件.提出政府制定强制性标准、社会团体制定自愿采用性标准的长远目标，明确了逐步用全文强制性工程建设规范取代现行标准中分散的强制性条文的改革任务;逐步形成由法律、行政法规、部门规章中的技术性规电与全文强制性工程建设规范构成的技术法规体系.夜f关于规范种类。强制性工程建设规范体系被盖工程建设领域各类建设工程项目，分为F程项目类规范（简称项目规范）和通用技术类规范（简称通用规范）两种类型。项目规范以工程建设项目整体为对象.以项目的规模、布局、功能、性能和关键技术措施等五大要素为主要内容。通用规范以实现士程建设项目功能件能

3、要求的各专业通用技术为对象.以勘察、设计、施工、维修、养护等通用技术要求为主要内容。%全文强制性工程建设规范体系中：项目规范为主干.通用规范是对各类项目共性的、通用的专业性关键技术措施的规定。关于五大要素指标。强制性工程建设规范中各项要素是保障城乡基础设施建设体系化和效率提升的基本规定.是支撑城乡建设高质量发展的基本要求.项目的规模要求主要规定了建设工程项目应具备完整的生产或服务能力.应与经济社会发展水平相适应。项目的布局要求主要规定了产业布局、建设工程项目选址、总体设计、总平面布置以及与规模相协调的统筹性技术要求.应考虑供给能力合理分布.提高相关设施建设的整体水平。项目的功能要求主要规定项目

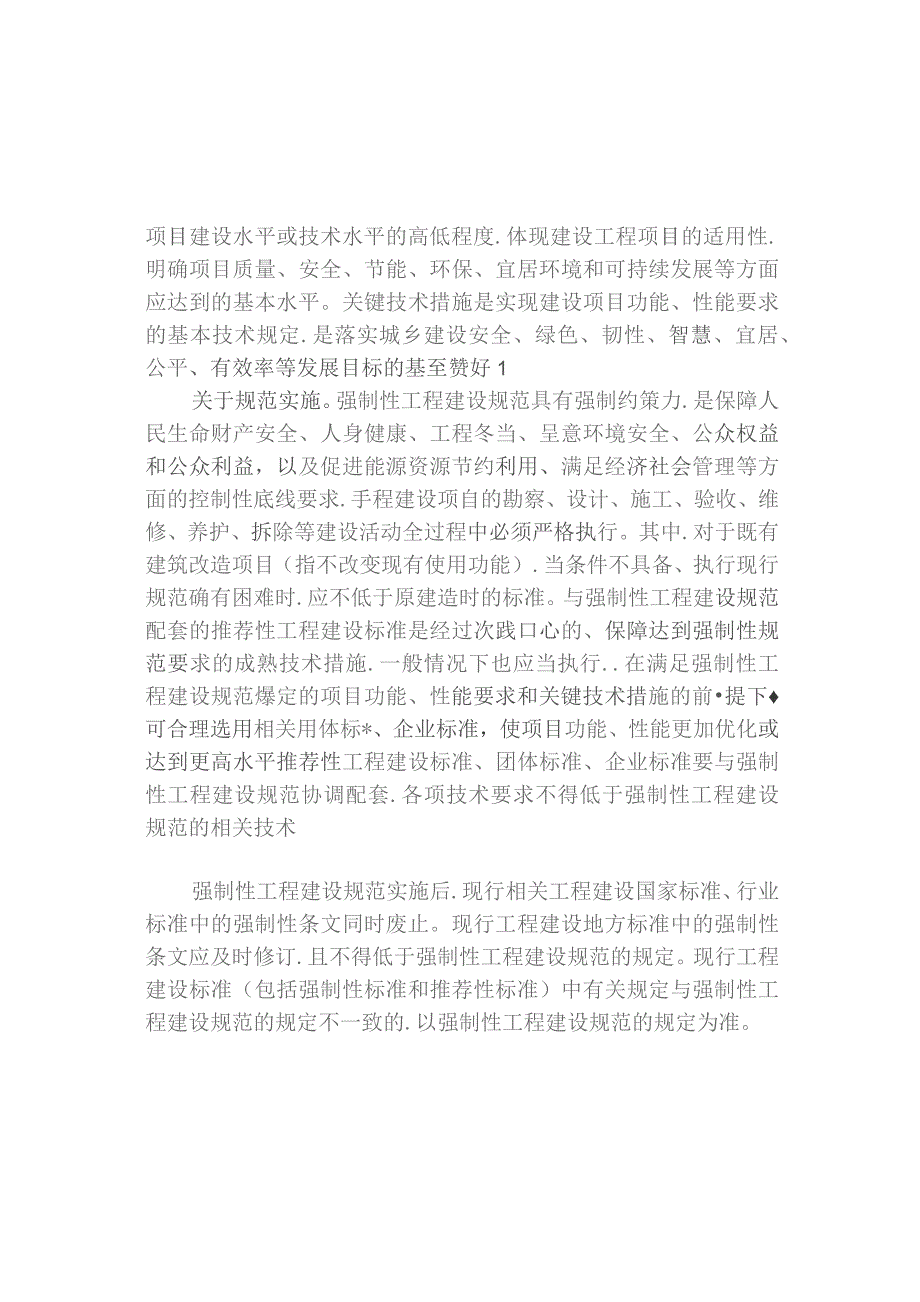

4、构成和用途.明确项目的基本组成单元.是项目发挥预期作用的保障。项目的性能要求主要规定建设工程项目建设水平或技术水平的高低程度.体现建设工程项目的适用性.明确项目质量、安全、节能、环保、宜居环境和可持续发展等方面应达到的基本水平。关键技术措施是实现建设项目功能、性能要求的基本技术规定.是落实城乡建设安全、绿色、韧性、智慧、宜居、公平、有效率等发展目标的基至赞好1关于规范实施。强制性工程建设规范具有强制约策力.是保障人民生命财产安全、人身健康、工程冬当、呈意环境安全、公众权益和公众利益，以及促进能源资源节约利用、满足经济社会管理等方面的控制性底线要求.手程建设项自的勘察、设计、施工、验收、维修、养

5、护、拆除等建设活动全过程中必须严格执行。其中.对于既有建筑改造项目（指不改变现有使用功能）.当条件不具备、执行现行规范确有困难时.应不低于原建造时的标准。与强制性工程建设规范配套的推荐性工程建设标准是经过次践口心的、保障达到强制性规范要求的成熟技术措施.一般情况下也应当执行.在满足强制性工程建设规范爆定的项目功能、性能要求和关键技术措施的前提下可合理选用相关用体标*、企业标准，使项目功能、性能更加优化或达到更高水平推荐性工程建设标准、团体标准、企业标准要与强制性工程建设规范协调配套.各项技术要求不得低于强制性工程建设规范的相关技术强制性工程建设规范实施后.现行相关工程建设国家标准、行业标准中的

6、强制性条文同时废止。现行工程建设地方标准中的强制性条文应及时修订.且不得低于强制性工程建设规范的规定。现行工程建设标准（包括强制性标准和推荐性标准）中有关规定与强制性工程建设规范的规定不一致的.以强制性工程建设规范的规定为准。1234总则基本规定材料，3.1混凝土3.2钢筋3.3其他材料设计1.24.3一般规定结构体系结构分析构件设计56施工及验收5.5定N模板工程5.J钢筋及预应力工程5,4混凝土工程55装配式结构匚程，维护及拆除目次外8991118192018181819101025576.1一般规定206.2结构维护206.3结构处置216.4拆除221总则安全和人身 规范。由相关责任主

7、体判定。其中.创新性的技术方法和措施.应进行 论证并符合本规范中有关性能的要求，I0为保障混凝土结构工程质域、人民生健康.促进混凝土结构工程绿色高质历发展，吊1.0.2混凝土结构工程必须执行本规范。1.0.3工程建设所采用的技术方法和措施是否符合本规范要求.2基本规定2.0.1混凝土结构工程应确定其结构设计工作年限、结构安全等级、抗震设防类别、结构上的作用和作用组合；应进行结构承载能力极限状态、正常使用极限状态和耐久性设计.并应符合工程的功能和结构性能要求。yA2.0.2结构混凝土强度等级的选用应满足工程结构的承载力、刚度及耐久性需求。对设计工作年限为W年的混凝土结构.结构混凝土的强度等级尚应

8、够卜一列规定；对没计工作年限大于50年的混凝土结构.结构混凝土的最低强度等级应比下列规定提高1素混凝土结构构件的混凝土强度等级应低于C20；钢筋混凝土结构梅件的混凝土强度等级不应低于（25；预应力混凝土楼板结构的混凝土强度等级不应低于C3M其他预应）J混凝土结构构件的混凝土强度等级不应低于ao;钢混凝土组合结构构件的晦强度等级不应低于C30）2、承受重复荷载作用的钢筋混凝土结构构件.混凝土强度等级不应低于C303抗震等级不低于二级的钢筋混凝土结构构件.混凝土强度等级不应低于C30。4采用500MPa及以上等级钢筋的钢筋混凝土结构构件.混凝土强度等级不应低于C30o2.0.3混凝土结构用普通钢筋

9、、预应力筋应具有符合工程结构在承载能力极限状态和正常使用极限状态下需求的强度和延伸率.2.0.混凝土结构用普通钢筋、预应力筋及结构混凝土的强度标准值应具有不小于95%的保证率；其强度设计值取值应符合下列规定.I结构混凝土强度设计值应按其强度标准值除以材料分项系数确定.且材料分项系数取值不应小于14:/2普通钢筋、预应力筋的强度设计值应按其强度标准值分别除以普通钢筋、预应力筋材料分项系数确定.普通钢筋、预应力筋的材料分项系数应根据工程结构的可靠性要求综合考虑钢筋的力学性能、工艺性能、表面形状等因素确忌3普通钢筋材料分项系数取值无应小于1.1.预应力筋材料分项系数取值不应小于1.2。二、2.0.5

10、混凝土结构应根据结构的用途、结构暴露的环境和结构设计工作年限采取保障混凝土结构狄性能的措施.2.0.6钢筋混凝土结构构件、预应力混凝土结构构件应采取保证钢筋、预应力筋Lj混凝土材料在各种匚况下协名处能的设计和施工措施。%、2.0.7结构混凝上应进行配合比设计.并应采取保证混凝土拌合物性能、混凝土力学性能和耐久性能的措巡。2.0.8发%土结构应从设计、司宏施工、维护各环节采取控制混凝土裂缝的措施。混凝土构件受力裂缝的计算应符合下列不允许出现裂缝的混凝土构件.应根据实际情况控制混凝土截面不产生拉应力或控制最大拉应力不超过混凝土抗拉强度标准值:2允许出现裂缝的混凝土构件.应根据构件类别与环境类别控制

11、受力裂缝宽度.使其不致影响设计工作年限内的结构受力性能、使用性能和耐久性能。2.0.9混凝土结构构件的最小截面尺寸应满足结构承载力极限状态、正常使用极限状态的计算要求.并应满足结构耐久性、防水、防火、配筋构造及混凝土浇筑施工要求。2.0.10混凝土结构中的普通钢筋、预应力筋应设置混凝土保护层.混凝土保护层厚度应符合下列规定：外要求;I满足普通钢筋、有粘结预应力筋与混凝土共同工作性能满足混凝土构件的耐久性能及防火性能要求；不应小于普通钢筋的公称直径.且不应小于IQmm2.0.11当施工中进行混凝土结构构件的钢筋、预应力筋代换时.应符合设计规定的构件承载能力、正常使用、配筋构造及耐久性能要求.并应

12、取得没计变更文件2.0.12进行混凝土结构加固、改造时，应考虑既有混凝土结构、结构构件的实际几何尺寸、材料强度、配筋状况、连接构造、既有缺陷、耐久性退化等影响因素进行结构设计.并应考虑既有结构与新设混凝土结构、既有结构构件与新设混凝土结构构件、既有混凝土与后浇混凝土组介构件的协同工作效应M3材料j、3.1混凝土3.1.1结构混凝土用水泥主要控制指标应包括凝结时间、安定性、胶砂强度和氯离子含量。水泥中使用的混合材品种和掺M:应在出厂文件中明示。zaSj3.1.2结构混凝土用砂应符合下列规定：1砂的坚固性指标不应大于IAM对于有抗渗、抗冻、抗腐蚀、耐磨或其他特殊要求的混凝上.砂的含泥屈和泥块含麻分

13、别不应大于3.0%和固性指标不应大J-S；高强混凝上用砂的含泥R和泥块含3分别不应大于2和。.T:机制砂应按石粉的亚甲蓝值指标和石粉的流动比指标控制石粉2混凝土结构用海砂必须经过净化处/钢筋混凝土用砂的氯离子含量不应大于003%.预应力混凝土用砂的氯离子含量不应大J.O1%。3.1.3结构混凝土用粗骨料的坚固性指标不应大于12%；对于有抗渗、抗冻、抗腐蚀、耐磨或其他特殊要求的混凝土.粗骨料中含泥址和泥块含量分别不应大于1.0%和0.5%.坚固性指标不应大于8%；高强混凝土用粗骨料的含泥量：和泥块含ht分别不应大于05%和0.2%。3.1.4结构混凝土用外加剂应符合下列规定：I含有六价辂、亚硝酸

14、盐和硫讯酸盐成分的混凝土外加剂.不应用于饮水工程中建成后与饮用水直接接触的混凝土。2含有强电解质无机盐的早强型普通减水剂、早强剂、防冻剂和防水剂，严禁用于下列混凝土结构：D与镀锌钢材或铝材相接触部位的混凝土结构：2）有外露钢筋、预埋件而无防护措施的混凝土结构;3）使用直流电源的混凝土结构；4）距离高压直流电源100m以内的混凝土结构。3含有氯盐的早强型普通减水剂、早强剂、防大剂和疑盐类防冻剂.不应用于预应力混凝土、钢筋混凝土和钢纤维混凝土结构.4含有硝酸佞、破酸佞的早强型普通减水剂、早强剂和含有硝酸佞、碳酸佞、尿素的防冻剂.不应用中民用建筑工程。5含有亚硝酸盐、诚酸盐的早强型普通减水剂、早强剂

15、、防冻剂和含有硝酸盐的阻锈剂.辞用于预应力混凝土结构。3.1.5混凝土拌合用水应控制|H、硫酸根离子含量:、氯离子含比、不溶物含住、可溶物含量:当混凝土骨料具有碱活性时.还应控制碱含量；地表水、地下水、再生水在首次使用前应检测放射性。u3.1.6结构混凝上配合比设计应按照混凝土的力学性能、工作性能和耐久性要求确定各组成材料的种类、性能及用;要求当混凝上用砂的氯离子含mZr（LU-:时.水泥的氯离子含量不应大于0.健晚：挂介用水的氯离子含生不应大于250mgL03.1.7结构混凝土采用的骨料具有碱活性及潜在碱活性时.应采取措施抑制碱骨料反应.并应验证抑制措施的有效性。3.1.8结构混凝土中水溶件氯离子最大含量不应超过表3.1.8的规定值。计算水溶性氯离子最大含量时.辅助胶凝材料的量不应大于徒酸盐水泥的量。表3.1.8结构混凝土中水溶性氯离子最大含量环境条件水溶性氯离广最大含城（%.按胶凝
