1、衢宁铁路（福建段）栅栏安装要求一、设置要求1.在地形条件满足的情况下，防护栅栏尽可能设置在天沟、排水沟、灌溉渠以内，沟帮边缘与栅栏之间采用混凝土硬化，防止雨水冲刷造成空洞；并在水沟外侧沟帮至用地界之间设检查道。其它地段防护栅栏建议设置在用地界内1米处，并在防护栅栏外与用地界之间修建检查道。2.陡峭地段应根据地形条件，采取特殊设计，建设单位组织审查后实施,严禁采用金属网片栅栏。对安装混凝土栅栏确有困难的，可现场浇筑钢筋混凝土墙或砖混实体墙代替。陡坡地段混凝土栅栏应采用阶梯柱，两个牛腿支撑的高差不大于45厘米。3.线路防护栅栏底部与地面间的间隙不得大于5厘米。二、在地形条件满足的情况下，栅栏需安装

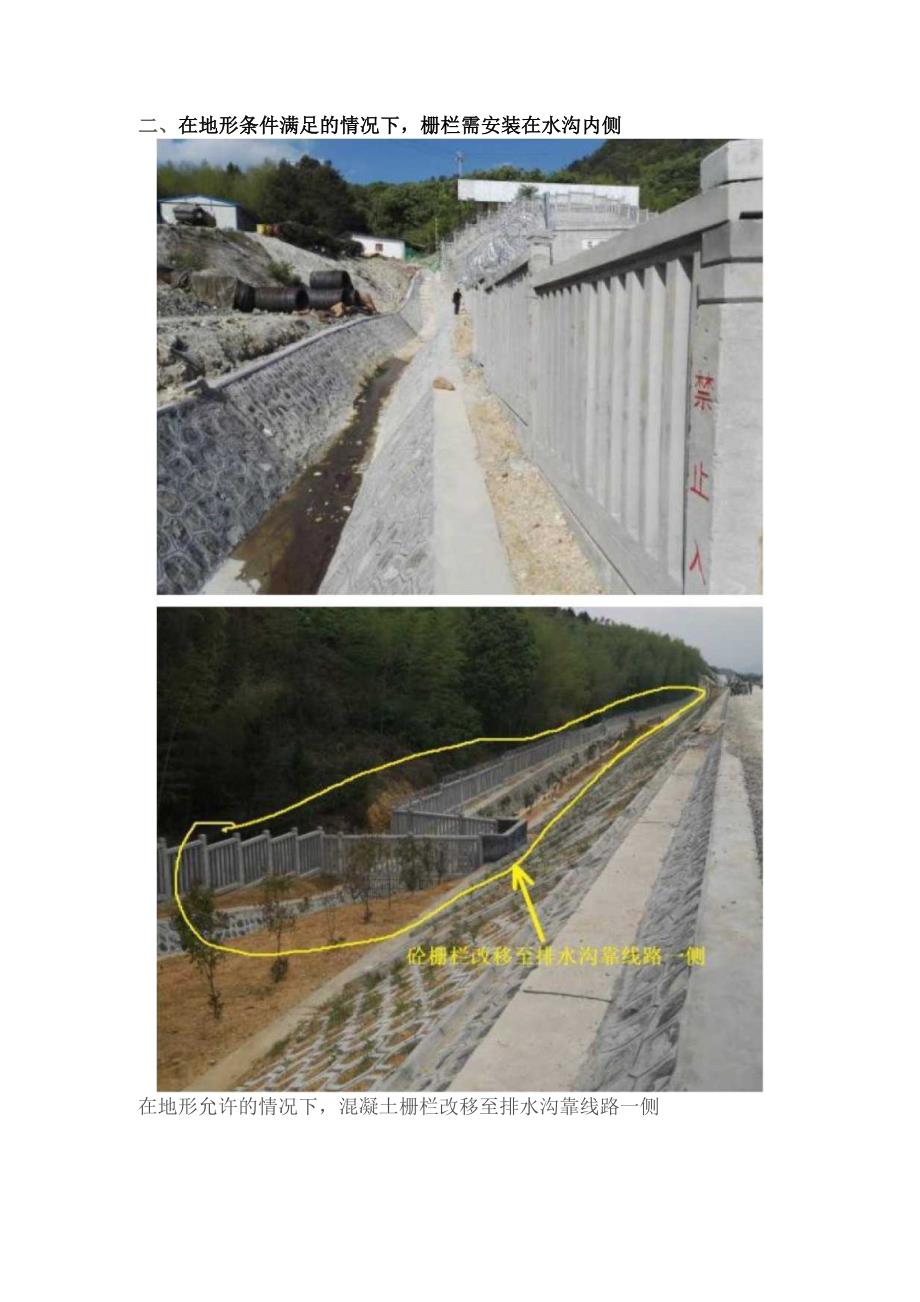

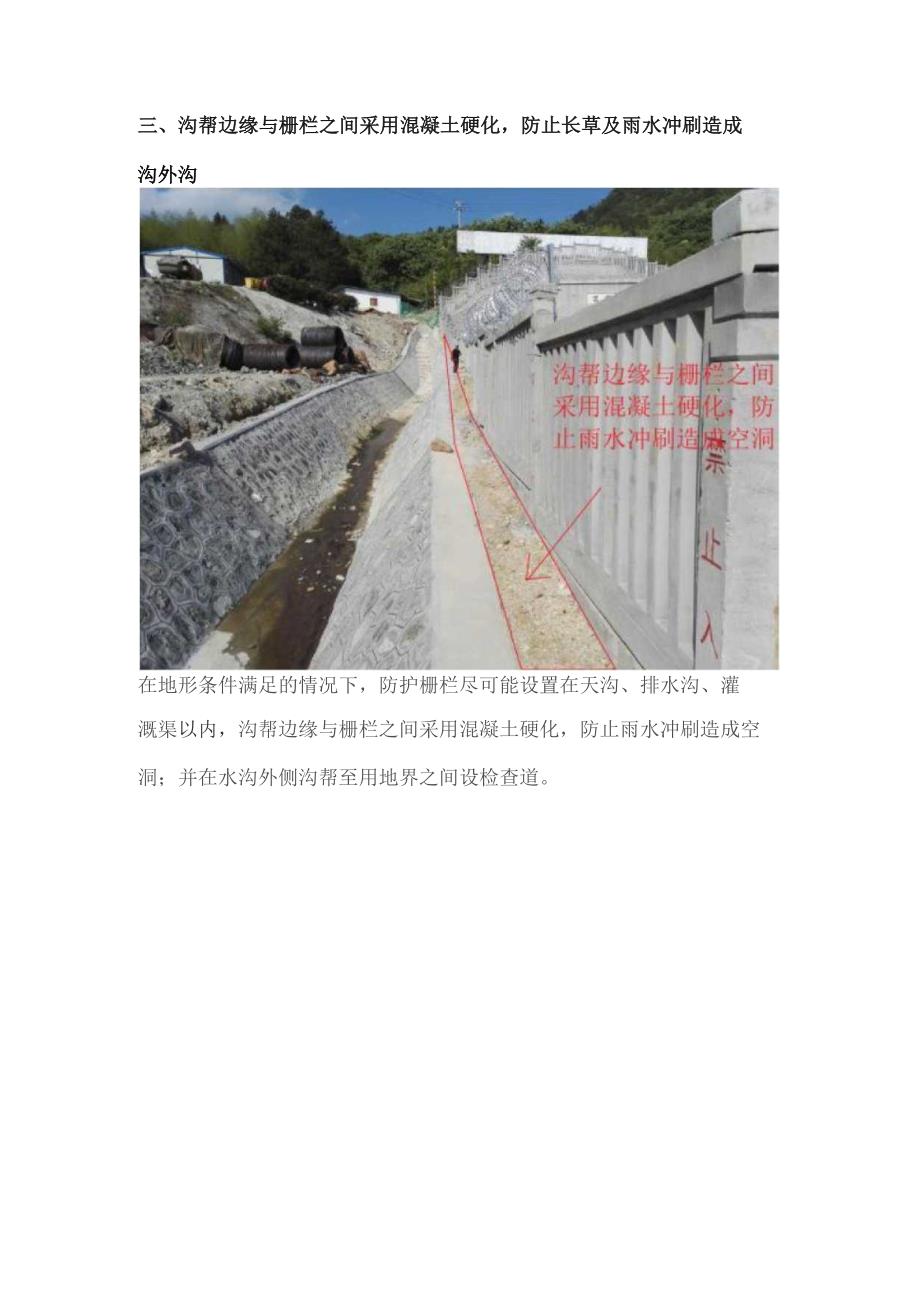

2、在水沟内侧在地形允许的情况下，混凝土栅栏改移至排水沟靠线路一侧三、沟帮边缘与栅栏之间采用混凝土硬化，防止长草及雨水冲刷造成沟外沟在地形条件满足的情况下，防护栅栏尽可能设置在天沟、排水沟、灌溉渠以内，沟帮边缘与栅栏之间采用混凝土硬化，防止雨水冲刷造成空洞；并在水沟外侧沟帮至用地界之间设检查道。四、栅栏水沟封堵标准采用螺纹钢直径18mmPVC管直径是50毫米直径，把螺纹钢放入PVC管内，并用水泥注满pvc管，上下每根注满螺纹钢的PVC管间隔距离不大于10厘米，两端嵌入单边水沟沟墙内，嵌入深度每边不少于15厘米.嵌入部位用水泥勾缝密实，在现场计算好长度，之后把螺纹钢放进PVC管中，再往PVC管中注混凝土。上图这样不符合标准,雨季来临时杂草会被钢筋堵死,造成排水不通。砌砖标准：12cm墙砖，墙砖顶面要用水泥抹面，砌砖后，标准挂刺丝滚笼版面（如下图）五、线路路肩设置要求（见下图：菖蒲岗隧道出口路基段）栅栏标准参照南昌铁路局工务处关于新建衢宁铁路福建段线路防护栅栏设置建议的函和中国铁路总公司关于印发高速铁路防护栅栏管理办法的通知2018年5月30日
