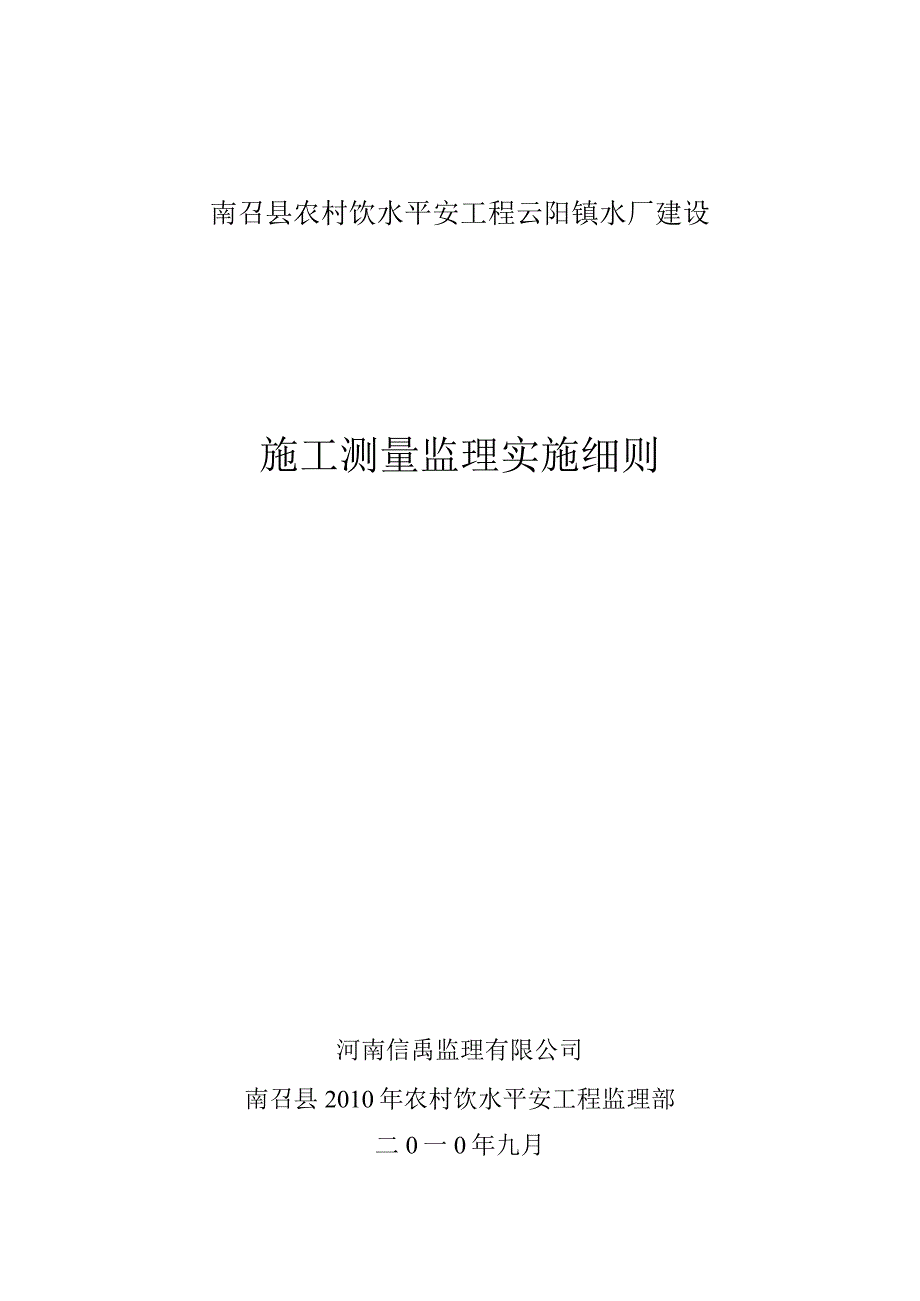

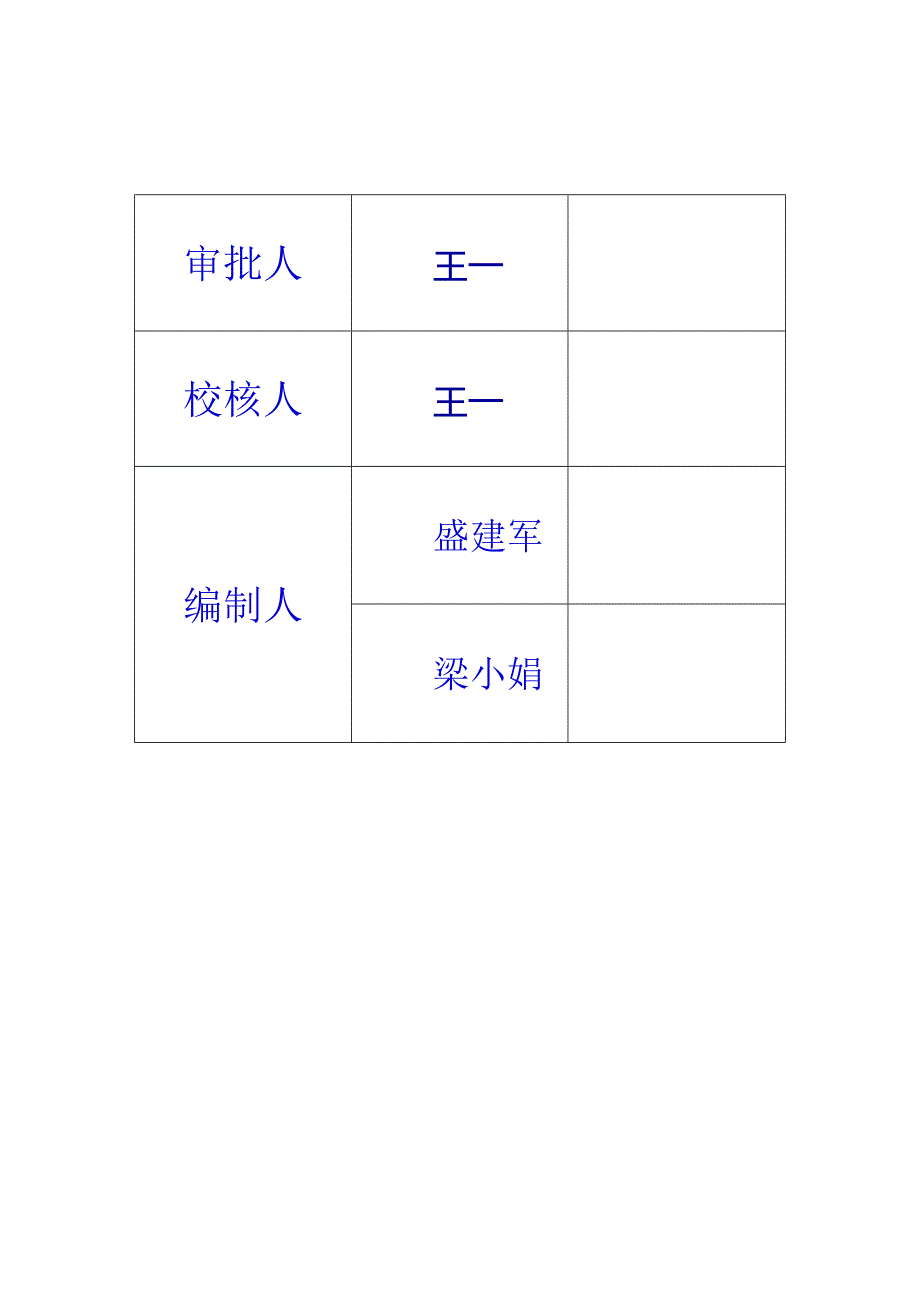

1、南召县农村饮水平安工程云阳镇水厂建设施工测量监理实施细则河南信禹监理有限公司南召县2010年农村饮水平安工程监理部二0一0年九月审批人王一校核人王一编制人盛建军梁小娟施工测量监理实施细则一、目的为有利于工程施工测量的实施和规范测量监理活动，依据工程施工承建合同、设计文件以及SL5293水利水电工程施工测量规范等制定本实施细则。二、范围本实施细则适用于本工程施工测量工作的实施和监理工作。三、职责（1）总监理工程师负责组织南阳市卧龙区兰营水库除险加固第一期工程中的施工测量监理。（2）项目监理工程师帮助总监，负责组织实施施工测量的监理。（3）测量监理工程师是该工程测量专业监理技术责任人，对测量的方案

2、和现场实施进行限制，对测量的成果（报告及现场标识）进行审查，对不符合要求的测量方法和成果提出处理看法，负责测量成果的验收工作等。（4）监理员在项目监理工程师的授权下，帮助测量监理工程师对测量工作进行监理，对测量现场的限制网（站）、测量成果的标识（标桩、标点）等设施的爱护和运用实施监理，参加有关测量成果的验收工作。四、测量开工许可证申请程序（1）施工单位必需做好测量前的打算。1）人员打算。施工单位的测量人员必需具有测绘工作的技术资质和相关工程的测量阅历。施测前必需将有关人员的资质、职称、本专业工作的简历列表报监理审查。2）测量设备。施工单位必需备好适应本工程的测量设备。施测前必需把测量设备配置状

3、况列表报监理审查（主要包括名称、数量、性能、精度、检校状况等），监理应到现场实地核验。3）依据设计图纸资料及现场查勘资料，确认工程所应用的平面、高程限制网和限制导线、基准点（桩）的位置和状况，拟定施测方案，作出设计（含方案图）。在施测前应将有关状况编入工程测量技术说明书（包括限制网、施测方案、施测要点、计算方法和操作规程等）。（2）施工单位在打算施测前7d,应将各项内容及开工申请报告一式四份报监理部。测量监理工程师应仔细审核报告材料，并到现场核实实际打算状况，在3d内回复审签。审签看法包括“照此执行”、“按看法修改后执行”及“修改后重新报送3种。除非接到的审签看法单审签看法为“修改后重新报送”

4、，否则，施工单位在收到审签看法单后即可向监理站申请开工许可证。监理部将依据施工单位实际打算工作状况，认为已具备开工条件后，将在接到申请3d内签发开工许可证。假如施工单位未能按期向监理站报送开工申请所必需的文件和资料，由此造成的工期延误和其他损失，均由施工单位担当合同责任。五、测量过程监理限制（1）施工平面限制测量技术要求。1）平面限制测量系统应尽量布设成闭合导线，通视条件不好、难以形成闭合环的，可布设成复测支导线。导线测量的精度应不低于测量规范中二级导线的精度。2）导线点应设在通视良好、地基稳固、易于保存的地方，最好是埋置混凝土桩，并有点位中心标记和科学编号。3）导线点间距以200300m为宜

5、。当施工单位不拥有测距仪或全站仪时，导线点间距不应大于100mo4）一般状况下，导线闭合差可通过简易平差处理。（2）施工高程限制测量技术要求。1）施工高程限制点，应按四等水准测量精度要求，以干脆水准测量方法测定。2）水准测量线路应布设成闭合环，或进行来回观测。3）水准点位应设在地基坚固和易于保存的地方。能利用导线点同时作为水准点的，应尽量利用导线点，以便利运用。4）高程闭合差可采纳简易平差方法处理。（3）施工平面限制和高程限制测量成果，必需报监理站审查，经监理站批准后方可运用。施工单位应爱护好全部测量限制点。如发觉限制点遭遇破坏，应马上书面对监理站报告，并依据施工须要，按测量监理工程师认可的方

6、案局部复原或整体重建。复原或重建的限制测量成果同样须报监理批准。（4）施工放样测量。1）工程施工放样测量工作必需以监理批准的导线点、水准点为基准。凡不是以监理批准的限制点为基准所进行的测量工作及其成果资料，均视为无效。2）施工单位任何测量数据都必需通过校核条件（如正倒镜读数、变动仪器高读数、移动尺子读数、复测、验算、对算等）进行自我校核。凡未经自我校核的测量、计算数据均视为无效。3）每个单元工程的放样测量数据，必需刚好报监理工程师审查、认证。（6）工程计量测量。1）挖、填方类的工程测量限制断面应依据工程性质及地形特点，选择设计图纸有明确标识的点、线、面作为基本限制，在此基础上再适当增加（加密）

7、限制断面，并按测量工程师和现场监理工程师的指示确定方案。2）各种工程量的测量报告必需包括原始状态图和施工后的状态图。施工前后的测量必需是相同的限制网站和相同的限制断面。3）上报的测量结果必需包括必要的、明确的计算式和结果。要图、式对应。4）各种计量测量的结果必需与“工程量核算与支付申请”同时上报监理部,监理将在仔细核实后才能予以签批。（7）工程竣工测量。1）工程完工后，施工单位须马上进行工程测量，测定竣工结构物的平面位置和高程。2）工程竣工测量的精度，应不低于工程施工放样测量的精度。3）工程竣工测量图纸、资料必需报监理工程师审查、认证。六、测量质量限制（1）施工测量工作必需实行测量工作申报制度，做到正式测量过程公开。必要时应进行监理检测，并做好监理检测记录。（2）测量监理工程师应随时检查现场确定的测量基点（点或桩）的状态，必要时要求施工单位设置爱护标记并要求施工单位复测。（3）施工单位的基准线复核测量资料、施工限制测量成果资料、工程竣工测量资料应报测量监理工程师和监理部审核或认证。（4）工程放样测量资料和日常施工检测资料应报测量监理工程师认证。
