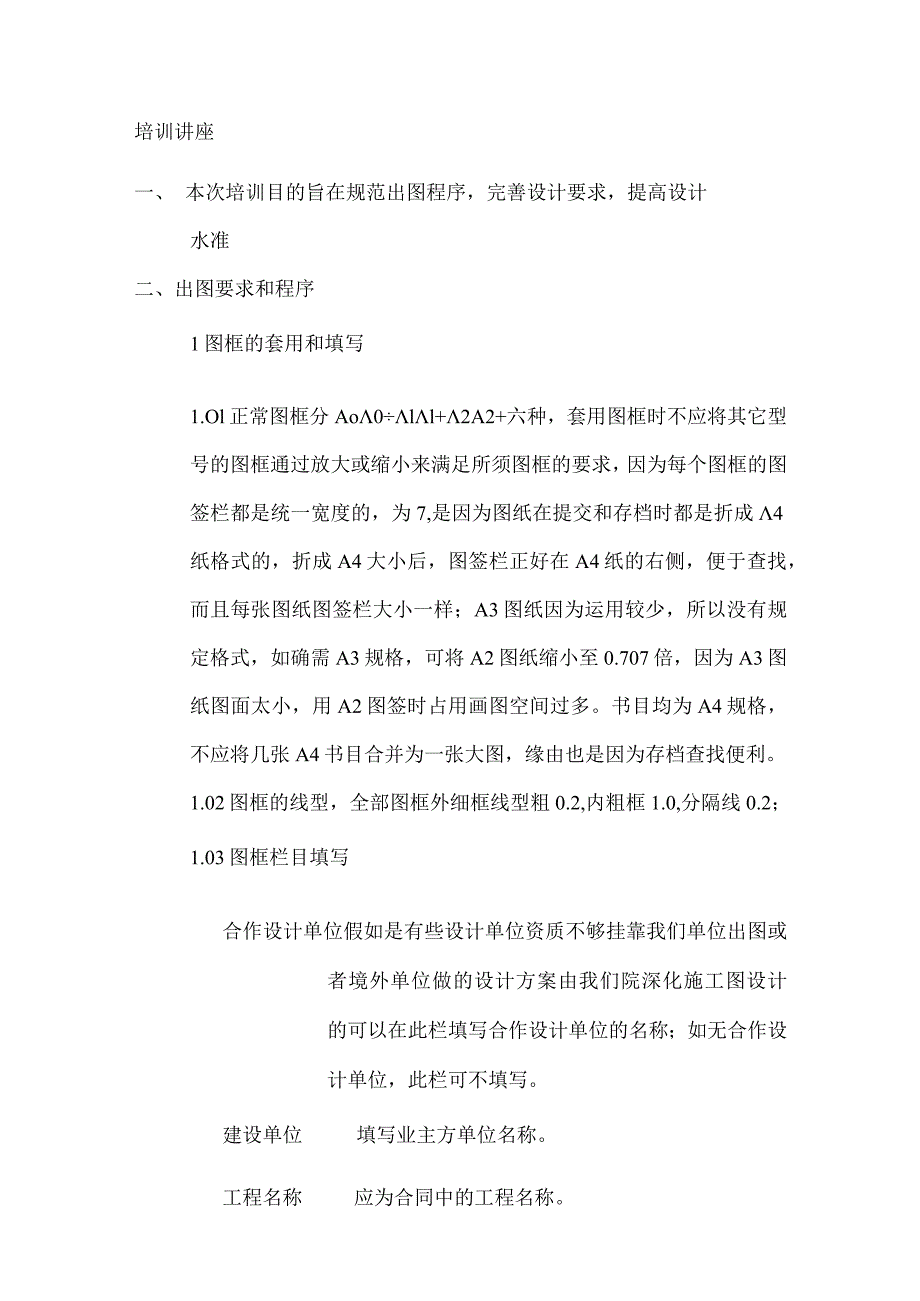

1、培训讲座一、本次培训目的旨在规范出图程序，完善设计要求，提高设计水准二、出图要求和程序1图框的套用和填写1.Ol正常图框分Ao0ll+2A2+六种，套用图框时不应将其它型号的图框通过放大或缩小来满足所须图框的要求，因为每个图框的图签栏都是统一宽度的，为7,是因为图纸在提交和存档时都是折成4纸格式的，折成A4大小后，图签栏正好在A4纸的右侧，便于查找，而且每张图纸图签栏大小一样；A3图纸因为运用较少，所以没有规定格式，如确需A3规格，可将A2图纸缩小至0.707倍，因为A3图纸图面太小，用A2图签时占用画图空间过多。书目均为A4规格，不应将几张A4书目合并为一张大图，缘由也是因为存档查找便利。1

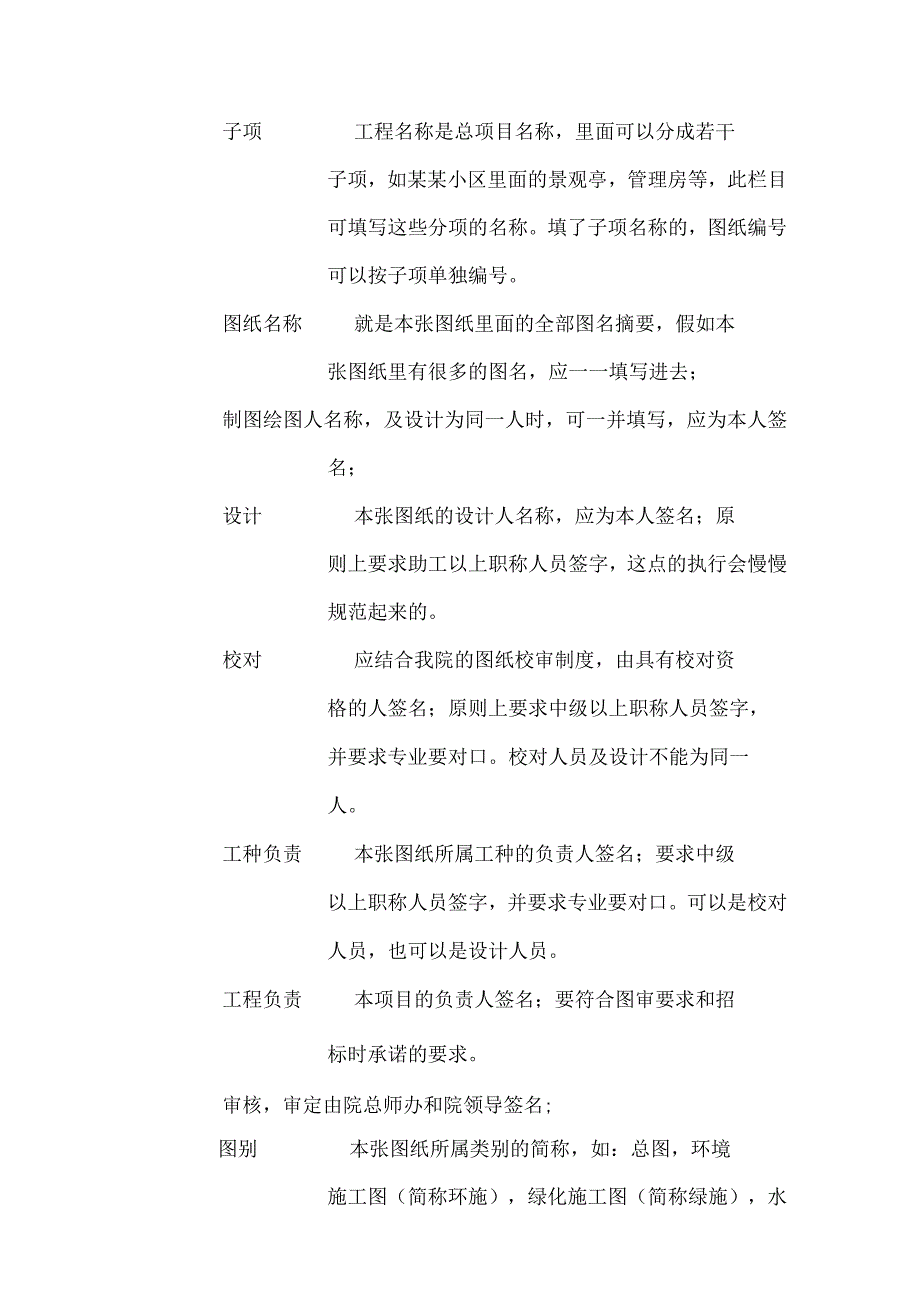

2、.02图框的线型，全部图框外细框线型粗0.2,内粗框1.0,分隔线0.2；1.03图框栏目填写合作设计单位假如是有些设计单位资质不够挂靠我们单位出图或者境外单位做的设计方案由我们院深化施工图设计的可以在此栏填写合作设计单位的名称；如无合作设计单位，此栏可不填写。建设单位填写业主方单位名称。工程名称应为合同中的工程名称。子项工程名称是总项目名称，里面可以分成若干子项，如某某小区里面的景观亭，管理房等，此栏目可填写这些分项的名称。填了子项名称的，图纸编号可以按子项单独编号。图纸名称就是本张图纸里面的全部图名摘要，假如本张图纸里有很多的图名，应一一填写进去；制图绘图人名称，及设计为同一人时，可一并填

3、写，应为本人签名；设计本张图纸的设计人名称，应为本人签名；原则上要求助工以上职称人员签字，这点的执行会慢慢规范起来的。校对应结合我院的图纸校审制度，由具有校对资格的人签名；原则上要求中级以上职称人员签字，并要求专业要对口。校对人员及设计不能为同一人。工种负责本张图纸所属工种的负责人签名；要求中级以上职称人员签字，并要求专业要对口。可以是校对人员，也可以是设计人员。工程负责本项目的负责人签名；要符合图审要求和招标时承诺的要求。审核，审定由院总师办和院领导签名;图别本张图纸所属类别的简称，如：总图，环境施工图（简称环施），绿化施工图（简称绿施），水施，电施，结施等，可用拼音首字母代替（如：，）；图

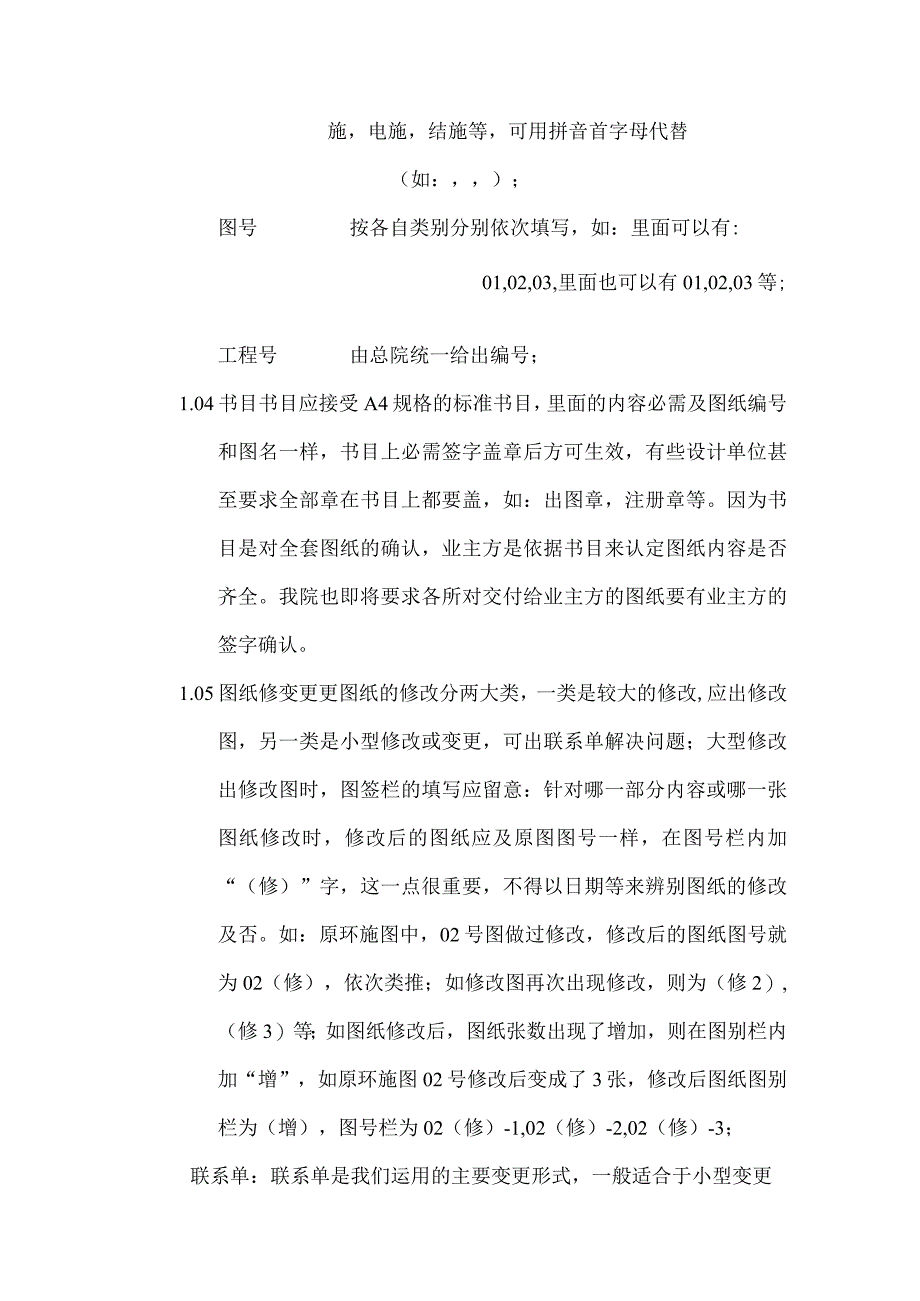

4、号按各自类别分别依次填写，如：里面可以有:01,02,03,里面也可以有01,02,03等;工程号由总院统一给出编号；1.04书目书目应接受A4规格的标准书目，里面的内容必需及图纸编号和图名一样，书目上必需签字盖章后方可生效，有些设计单位甚至要求全部章在书目上都要盖，如：出图章，注册章等。因为书目是对全套图纸的确认，业主方是依据书目来认定图纸内容是否齐全。我院也即将要求各所对交付给业主方的图纸要有业主方的签字确认。1.05图纸修变更更图纸的修改分两大类，一类是较大的修改,应出修改图，另一类是小型修改或变更，可出联系单解决问题；大型修改出修改图时，图签栏的填写应留意：针对哪一部分内容或哪一张图纸

5、修改时，修改后的图纸应及原图图号一样，在图号栏内加“（修）”字，这一点很重要，不得以日期等来辨别图纸的修改及否。如：原环施图中，02号图做过修改，修改后的图纸图号就为02（修），依次类推；如修改图再次出现修改，则为（修2）,（修3）等；如图纸修改后，图纸张数出现了增加，则在图别栏内加“增”，如原环施图02号修改后变成了3张，修改后图纸图别栏为（增），图号栏为02（修）-1,02（修）-2,02（修）-3；联系单：联系单是我们运用的主要变更形式，一般适合于小型变更或局部修改，个别节点做法调整等；通常，能用文字表述清楚的可用文字表述，表述不清楚时可附图纸，图纸幅度不大的可干脆画在联系单上，图幅较大

6、时，可单独附图,我院也给出了附图的格式；联系单应编号，针对同一项目应依次编号，如01,02,在联系单左上角处，类别栏填写图纸类别，如结施O,水施（）等；联系单单独附图时，前面也应有联系单阐述变更缘由，变更内容，并注明详附图X,联系单的附图也应对应起来，注明附图X。2设计图纸校审程序2.01任何一个设计师，设计图纸完成后，均应进行自校，全面检查一下图纸是否存在问题，图面质量怎么样，编号是否重复和漏编，尺寸标注是否正确，前后是否冲突，有无漏项，节点做法是否合理，是否缺少配套结构等，确认无误后，送交指定的校对人员进行校对，校对人员应细致负责,对校对出的问题一一填写在校对单上，并督促设计人员修改，设计

7、人员修改好后应填写回复看法给校对人员确认，无误后，校对人员签字再连同校对单一起送总院审核；总师办将结合校对单进行检查和审核，校对单将返还给各所存档。2.02审核图纸送审时应附校对单，地质勘察报告等基础资料，设计管理条例上明确规定，严禁无地质勘察资料进行勘察设计，如的确有缘由拿不出地质报告时应向总师办说明状况，并在图纸上用文字明确目前设计假定的地质状况，并强调施工前，应进行地质补勘，照实际补勘及假定有出入，应结合实际状况再由该设计单位进行调整；结构方面涉及梁，板，柱，基础等应附结构计算书。图纸送审时原则上应全套图纸完成后方可送审，如确因业主着急要图须提前部分出图时，其次次送审的图纸应将第一次出过

8、的图一并附上以便核对。图纸审核时，主设计人员应到场，问题不多的可由设计人员当场修改，再签字盖章，问题较多的将带回修改，全套图纸短暂不予出图，直到修改好后再行出图。设计人员如不能到场的，可由校对人员或所长到场，否则图纸不予审核。对部分项目由外聘设计师完成的，该设计师第一次做本院项目时，本人在审图时应携带毕业证，职称证等证明其实力的材料来总师办报备，否则不予审图。2.03图纸签字要求：依据1。03条的要求进行，并要求全部签字人员必需是本院交纳社保满三个月以上的人员才具备签字资格。三，园林景观设计深度要求3施工图设计3.1一般规定3.1.1施工图设计文件1合同要求所涉及的全部专业的设计图纸（含图纸书

9、目，说明和必要的设备，材料，苗木表，见4.24.5节）以及图纸总封面。2合同要求的工程预算书。3. 2.2施工图设计说明1设计依据：1）由主管部门批准的场地园林景观初步设计文件，文号。2）由主管部门批准的有关建筑施工图设计文件或施工图设计资料图（其中包括总平面图，竖向设计，道路设计和室外地下管线综合图及相关建筑设计施工图，建筑一层平面图，地下建筑平面图，覆土深度，建筑立面图等）。3）设计中所引用的国家规范和地方规定，标准图籍。2工程概况：包括建设地点，名称，景观设计性质，设计范围面积（如方案设计或初步设计为不同单位担当，应摘录及施工图设计相关内容）。3材料说明，有共同性的，如：混凝土，砌体材料

10、，金属材料标号，型号；木材防腐，防火，防虫，油漆；石材等材料要求，可统一说明或在图纸上标注。4防水，防潮做法说明。5种植设计说明（应符合城市绿化工程施工及验收规范要求）：1）种植土要求；2）种植场地平整要求；3）苗木选择要求；4）植栽种植要求：季节，施工要求；5）植栽间距要求；6）屋顶种植的特殊要求；7）其他须要说明的内容。6新材料，新技术做法及特殊造型要求。7其他须要说明的问题。3.2.3设计图纸1总平面图：依据工程须要，可分幅表示，常用比例1：300-1：100Oo1）地形测量坐标网，坐标值；2）设计场地范围，坐标，及其相关的四周道路红线，建筑红线及其坐标；3）场地中建筑物以粗实线表示一层

11、（也有称为底层或首层）（0.00）外墙轮廓，并标明建筑坐标或相对尺寸，名称，层数,编号，出入口及土0.00设计标高；4）场地内需爱惜的文物，古树，名木名称，爱惜级别，爱惜范围;5）场地内地下建筑物位置，轮廓以粗虚线表示；6）场地内机动车道路系统及对外车行人行出入口位置，及道路中心交叉点坐标；7）园林景观设计元素，以图例表示或以文字标注名称及其限制坐标；绿地宜以填充表示，屋顶绿地宜以及一般绿地不同的填充形式表示；自然水系，人工水系，水景应标明；广场，活动场地铺装表示外轮廓范围（依据工程状况表示大致铺装纹样）；园林景观建筑，小品，如亭，台，榭，廊，桥，门，墙，伞，架，柱，花坛，园路等需表示位置，名

12、称，形态，园路走向，主要限制坐标；依据工程状况表示园林景观无障碍设计。8）相关图纸的索引（困难工程可出特地的索引图）。9）指北针或风玫瑰。10）补充图例。11）图纸上的说明。2竖向布置图，常用比例1：300-1：10001）同3.2.5条第1款中1一10项内容。2）及园林景观设计相关的建筑物一层室内士0.00设计标高（相当确定标高值）及建筑四角散水底设计标高。3）场地内车行道路中心线交叉点设计标高。4）自然水系常年最高，最低水位。人工水景最高水位及水底设计标高；旱喷，地面标高。5）人工地形形态设计标高（最高，最低），范围（宜用设计等高线表示高差）。6）标注园林景观建筑，小品的主要限制标高，如亭

13、，台，榭，廊标士0.00设计标高，台阶，挡土墙，景墙等标顶，底设计标高。7）主要景点的限制标高（如下沉广场的最低标高，台地的最高，最低标高等）及主要铺装面限制标高。8）场地地面的排水方向，雨水井或集水井位置。9）依据工程须要，做场地设计剖面图，并标明剖线位置，变坡点的设计标高，满足土方量计算要求。10）图纸上的说明：设计依据；尺寸单位；其他。3种植总平面图，常用比例1：300-1：5001）场地范围内的各种种植类别，位置，以图例或文字标注等方式区分乔木，灌木，常绿落叶等（由各单位依据习惯拆分，但都应表示清楚）；2）苗木表：乔木重点标明名称（中名及拉丁名），树高，胸径，定干高度，冠幅，数量等；灌

14、木，树篱可按高度，棵数及行数计算，修剪高度等；草坪标注面积，范围；水生植物标注名称,数量；3）指北针或风玫瑰图。4平面分区图：在总平面图上表示分区及区号，分区索引。分区应明确，不宜重叠，用方格网定位放大时，标明方格网基准点（基准线）位置坐标，网格间距尺寸，指北针或风玫瑰图，图纸比例等；5各分区放大平面图，常用比例1：100T：200表示各类景点定位及设计标高，标明分区网格数据及详图索引，指北针或风玫瑰图,图纸比例；定位原则：1）亭，榭一般以轴线定位，标注轴线交叉点坐标；廊，台,墙一般以柱，墙轴线定位；标注起，止点轴线坐标或以相对尺寸定位；2）柱以中心定位，标注中心坐标；3）道路以中心线定位，标

15、注中心线交叉点坐标；庭园路以网格尺寸定位；4）人工湖不规则形态以外轮廓定位，在网格上标注尺寸；5）水池规则形态以中心点和转折点定位标注坐标或相对尺寸；不规则形态以外轮廓定位，在网格上标注尺寸；6）铺装规则形态以中心点和转折点定位标注坐标或相对尺寸；不规则形态以外轮廓定位，在网格上标注尺寸；7）观赏乔木或重点乔木以中心点定位，标中心点坐标或以相对尺寸定位；灌木，树篱，草坪，花境可按面积定位；8）雕塑以中心点定位，标中心点坐标或相对尺寸；9）其他均在网格上标注定位尺寸。6详图：1）种植详图：植栽详图； 植栽设施详图（如树池，护盖，树穴，鱼鳞穴等）平面,节点材料做法详图； 屋顶种植图，常用比例L20-1：100a.表示建筑物幢号，层数，屋顶平面绘出分水线，汇水线,坡向，坡度，雨水口位置以及屋面上的建构筑物，设备，设施等位置，尺寸，并标出各建构筑物顶面确定标高及屋面确定标高，各类种植位置，尺寸及详图，视工程可单独出图。b.剖面图表示覆土厚度，坡度，坡向，排水及防水处理，植物防风固根处理等特殊爱惜措施及详图索引。c.种植置换土要求。2）水景详图，常用比例1：10-1：100。人工水体：剖面图，表示各类驳岸构造，材料，做法（湖底构造，材料做法
