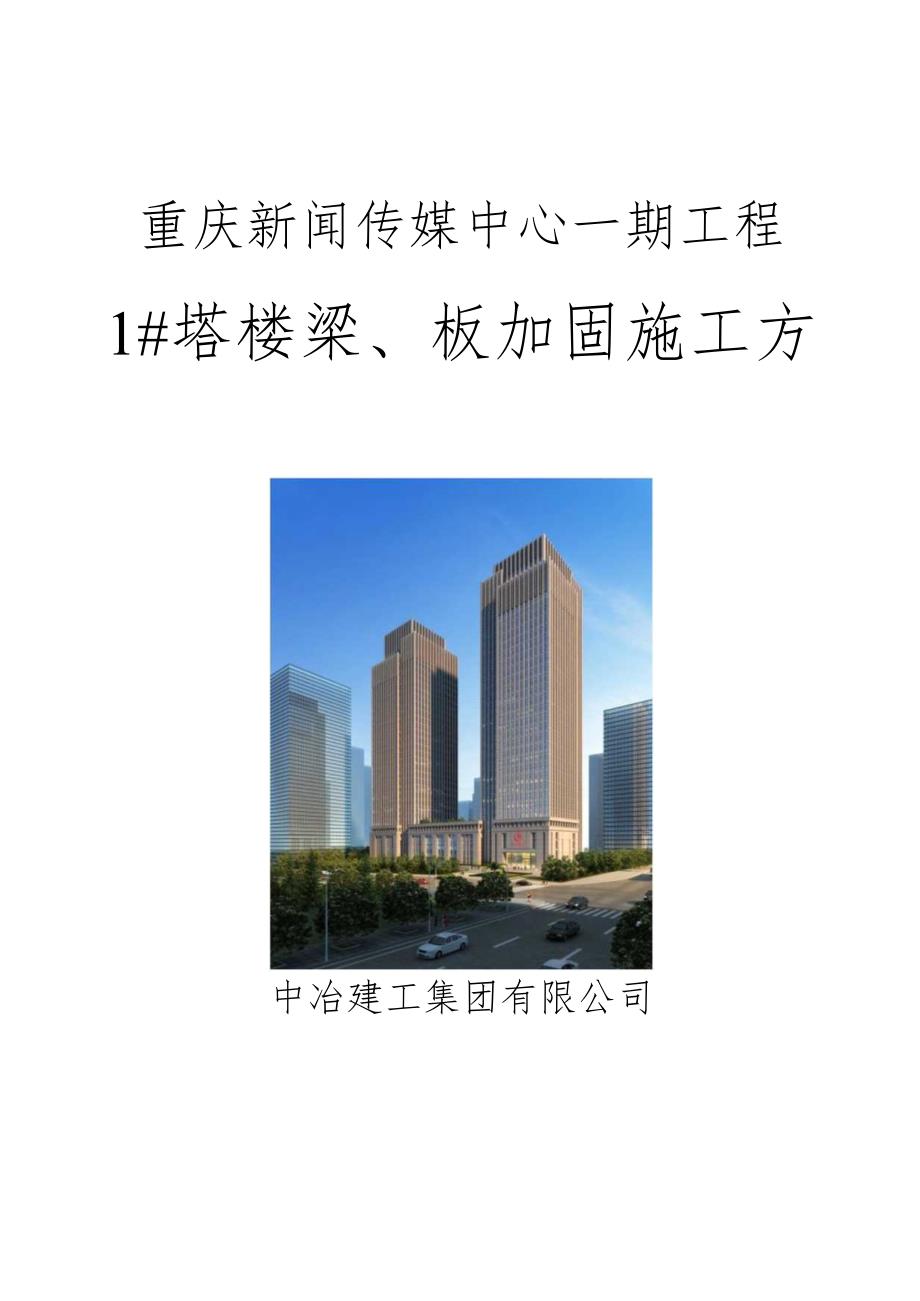

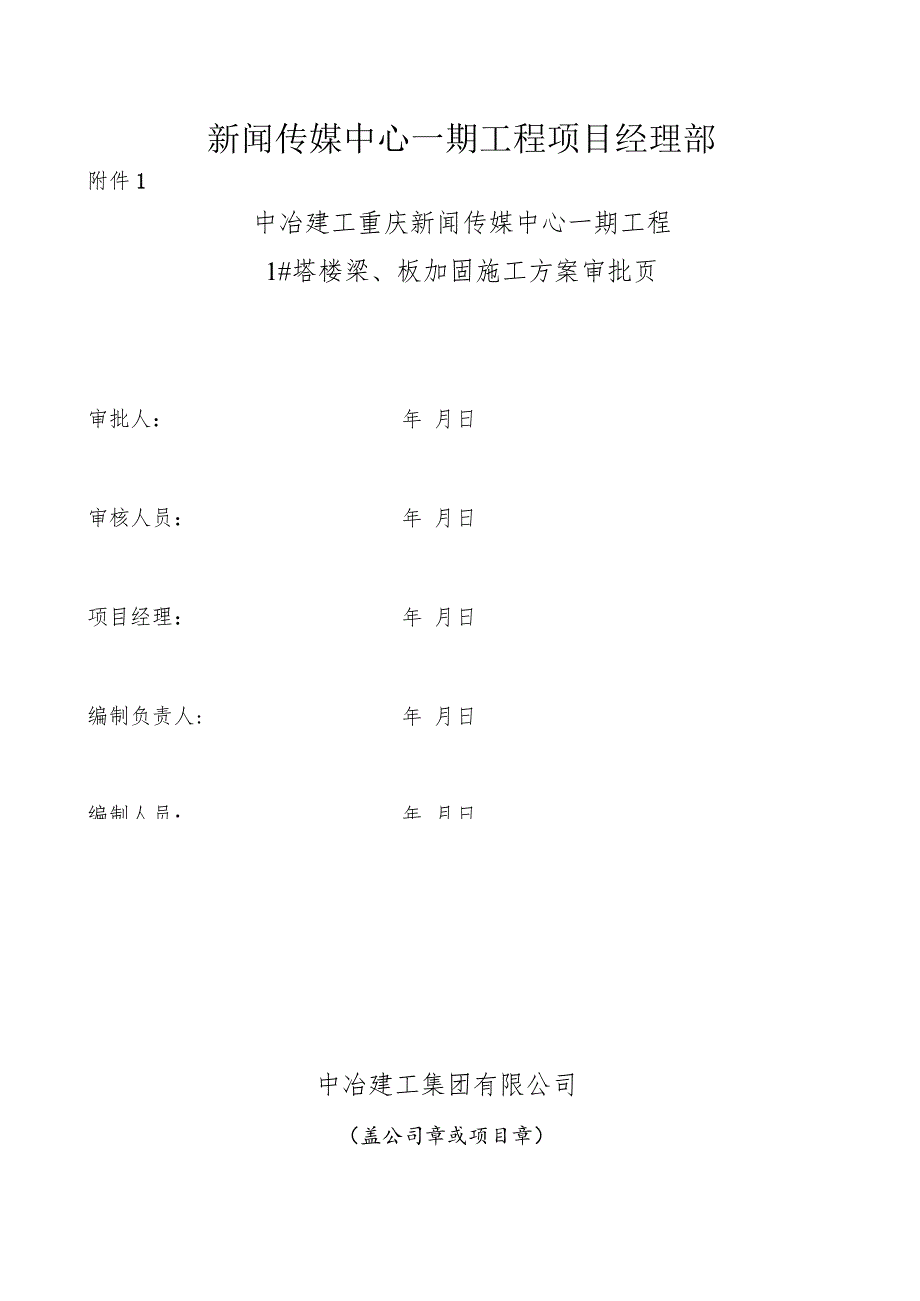

1、重庆新闻传媒中心一期工程1#塔楼梁、板加固施工方中冶建工集团有限公司新闻传媒中心一期工程项目经理部附件1中冶建工重庆新闻传媒中心一期工程1#塔楼梁、板加固施工方案审批页审批人：审核人员：项目经理：编制负责人:编制人员：年 月日年 月日年 月日年 月日年 月日中冶建工集团有限公司（盖公司章或项目章）重庆新闻传媒中心一期工程项目经理部编制附件2中冶建工集团有限公司重庆新闻传媒中心一期工程项目部内部评审表编号:项目名称重庆新闻传媒中心一期工程施工组织设计（或方案）名称1#塔楼梁、板加固施工方案工程管理部门评审意见科技质量部门评审意见安全技术部门评审意见经营部门评审意见技术负责人评审意见项目经理批准签

2、字备注:评审、审批意见填写不下，可另加附页。附件3中冶建工集团有限公司第一建筑工程分公司施工方案审批表编号:项目名称重庆新闻传媒中心一期工程施工组织设计（或方案）名称1#塔楼梁、板加固施工方案公司工程管理部门评审意见公司科技质量部门评审意见公司安全技术部门评审意见公司武装保卫部门评审意见公司副总工程师/总工程师审批意见备注:评审、审批意见填写不下，可另加附页。目录1 12 二匚12112212 .3建筑性质及主要结构体系23 .4主要参建单位225月才23 :匚p口31:匚32,jt.酉己4,4 二二匚IL641lJ6423力口1043*冈lJ,1344155 P二L166 1匚TciE196

3、11962IiiE197 x.:匚20208成品保护1编制依据1、重庆新闻媒体中心一期工程施工图纸；2、加固改造设计说明图纸；3、建筑结构荷载规范GB50009-2012；4、建筑结构抗震设计规范GB50011-2010；5、混凝土结构设计规范GB50010-2010；6、高层建筑混凝土结构技术规程JGJ3-2010；7、混凝土结构施工图平面整体表示方法制图规则和构造详图IlGlOl-I;8、混凝土结构加固设计规范GB50367-2006；9、建筑机械使用安全技术规程JGJ33-2012；10、室内装修材料胶粘剂中有害物质限量GB18583-2008；11、普通混凝土用砂、石质量及检验方法标准

4、JGJ52-2006；12、混凝土用水标准JGJ63-2006.2工程概况2.1 建筑地点本工程位于重庆市渝北区空港新城同茂大道和秋城大道相交处西北侧，同时也位于轨道交通五、十号线交汇处的西北侧，即重庆空港新城两路组团F-132-1地块。2.2 建筑面积建筑总面积：约10万m2。其中四层地下室约4万m2、五层裙楼约L6万m2、1号主楼（634F、机房层、水箱层）约4.4万m2。2.3 建筑性质及主要结构体系一类高层，最大建筑高度（地上/地下）：163.8m-17.2m；最大建筑层数（地上/地下）：36F/-4F；层高分布为：-2F至-4F层高为3.9m、TF层高为5.5m、12F及23F层高为

5、5.4m、其余层层高均为4.5m。主要结构体系为框架核心筒结构，建筑主体结构合理使用年限为50年。2.4 主要参建单位建设单位：重庆日报报业集团；设计单位：中国机械工业第三设计研究院；监理单位：重庆市永安工程建设监理有限公司；施工单位：中冶建工集团有限公司。2.5 方案编制概要本方案主要针对1#塔楼首层部分梁、板及1#塔楼411层筒体走道处连梁进行加固而编制。首层因1#塔楼入户大厅增加幕墙钢结构支撑，而1#塔楼现场主体已全部施工完成。通过设计验算发现原1#楼首层梁配筋不足，需要对1#塔楼首层部分梁进行加固。411层因甲方要求在1#塔楼两个避难层之间增加两个中间标准层，而1#楼现场已施工到11层

6、。通过设计验算发现原1#塔楼411层筒体走道处连梁配筋不足，将1#楼筒体走道处连梁进行加固处理。本工程主要采取植筋加固法、粘钢加固法和增大截面加固法处理措施。加固部位平面位置如下图所示：2350,36D0/3600,36002950IoeoO,磁T糊层颗戏座局触图图仓(MQ6mni一节榭11层加0平面布置图3施工部署3.1施工组织施工总体安排遵循“穿插作业”的原则，科学安排流水作业，精心组织,最大限度地发挥所投入的机械设备和人力的潜力。3. 2主要机械配置序号名称数量1风镐机42钢板钻孔机13电闸箱24电锤55钢丝刷、棉纱若干6丙酮、手套等防护用品若干3.3施工准备3. 3.1技术准备组织技术

7、人员认真审图、考察现场，召开技术人员碰头会，参加图纸会审，并认真做好记录。做好各工序安全、技术交底。对技术工人进行场前培训和安全生产教育。4. 3.2材料准备要求：5. 3.2.1混凝土（1）新增构件均采用C45混凝土。混凝土内掺入ZY微膨胀剂，混凝土限制膨胀率不小于O.025%o（2）配制结构加固用的混凝土，其骨料的品种和质量应符合下列要求：a、粗骨料应选用坚硬、耐久性好的碎石或卵石。其最大粒径不宜大于20mm；粗骨料的质量应符合现行行业标准普通混凝土用砂、石质量及检验方法标准JGJ52-2006的规定；不得使用含有活性二氧化硅石料制成的粗骨料。b、细骨料应选用中、粗砂；质量应符合现行行业标

8、准普通混凝土用砂、石质量及检验方法标准JGJ52-2006的规定。（3）混凝土拌合用水应采用饮用水或水质符合现行行业标准混凝土用水标准JGJ63-2006规定的天然洁净水。3.3.2.2钢材(1)钢筋采用:HRB400E级。(2)钢板：钢板采用Q345(16Mn钢)。(3)焊条：E43型用于HPB300级钢筋焊接；E55型用于HRB400E级钢筋焊接。不同类型钢材之间焊接随较低强度钢材定焊条。3. 3.2.3结构加固用胶粘剂(1)结构加固采用A级胶粘剂。粘接强度设计值为3.6Nm2o(2)植筋的胶粘剂，必须采用专门配制的改性环氧树脂胶粘剂或改性乙烯基酯类胶粘剂(包括改性氨基甲酸酯胶粘剂)。凡进

9、场的材料首先经项目技术负责人、质量检查员、公司材料设备基地材料负责人现场检验合格，并经监理复验合格后，方可使用，坚决杜绝有不合格材料进场。3. 3.3现场准备进行施工机械进场安装、就位与调试，保证进场设备合格率为IO0%；入场后根据现场实际情况再对施工人员进行安全生产教育，并安排好施工人员的生活起居，保证施工人员精力充沛Q4施工工艺流程本工程主要采用植筋加固法、粘钢加固法以及增大截面加固法施工。为确保加固过程中的施工作业安全，满足施工进度和质量要求，项目部决定首层加固部分先进行植筋加固施工内容的施工再进行粘钢加固施工，411层加固部分先进行植筋与增大截面加固法内容的施工，再进行粘钢法加固的施工

10、作业顺序。4.1植筋加固法4.L1施工流程4.5. 1.2施工工艺(1)支架搭设搭设支撑架体：根据加固设计图纸要求，对加固区域内的结构板、梁搭设支撑架体：结构梁沿梁底方向每隔60OnmI设置一根立杆，结构板每隔90Omm设置一道立杆，扫地杆离地200mm,步距为150OnInb水平杆与相邻柱抱箍固定。搭设操作平台：根据施工需要，搭设满足施工安全及操作方便的操作平台。(2)放线定位根据加固设计说明要求，对需要植筋的结构板、梁进行放线，1#塔楼首层为梁两侧20Onml宽范围内(详见一号楼1层梁顶及支座局部加固图)，411层为17/G-H轴及18/G-H轴之间局部梁(详见411层加固平面图)。(3)

11、原结构剔打:首先采用风镐对放线区域结构板进行粗打，然后换用人工进行细打。精细操作，精心施工。严禁采用锤击等振动大，破坏性强的办法施工。剔打原有结构构件时，不应破坏剔打范围外结构构件的完整性。有松动、开裂的部分应剔掉。剔打出来的梁、板钢筋应保留，且不得随意弯折。(4)钢筋处理:结构板剔打完成后用电动钢丝刷或人工钢丝刷，清除板筋表面的锈蚀，用丙酮或酒精清除板筋表面油污及灰尘。（5）植筋：钻孔：植筋前的钻孔，应使用专门的电钻和钻头，钻孔直径D与植筋直径的匹配,应符合植筋技术要求。植筋时不得伤及原结构主体钢筋。原结构梁定位钻孔示意图清孔除尘：a清孔方法：一般采用高压气冲洗（用空压机、打气筒等）；也可以

12、用高压水冲洗（但是在植筋前，孔内必须达到干燥）。b孔壁化学处理，用上述方法清除后，在灌胶前，用丙酮或酒精清洗一遍,达到孔壁无灰尘、无油污、无有机杂质。灌注结构胶：植筋用的粘结剂，应使用专门的注射器进行注射，最初射出的少许粘结液不能使用，应予以弃去。正式向孔内注射时，应先从孔穴的底部开始，使注射质量均匀。粘结剂用量以插入钢筋后有少许浆液溢出为宜。植入钢筋：a将处理好的钢筋，植入灌注好结构胶的孔内.自由端按照图纸位置布置在板或梁内。首层加固植筋深度：梁22d；板植筋锚固长度为15Onln1。植筋间距口5d,植筋边距口2.5d(d为植入钢筋的直径)o411层加固植筋深度：梁、筒体植筋30d,植筋间距口6d,植筋边距口3.0d(d为植入钢筋的直径)，梁两侧加固梁箍筋与已浇梁箍筋单面焊接IOd.b养护固化：钢筋植入定位后应加以保护，防止碰撞和移位，保持3天，待结构胶固化原材料后方可受力。抗拔力学试验与验收植筋达到一定强度后，请实验室人员对现场所植钢筋做抗拔力学试验，检测结果合格并经监理检查验收同意后方可进行下一道工序。(6)支模植筋区域内结构板，采用底部支撑，上部吊打的支模措施Q(7)混凝土浇筑首层加固植筋加固区域
