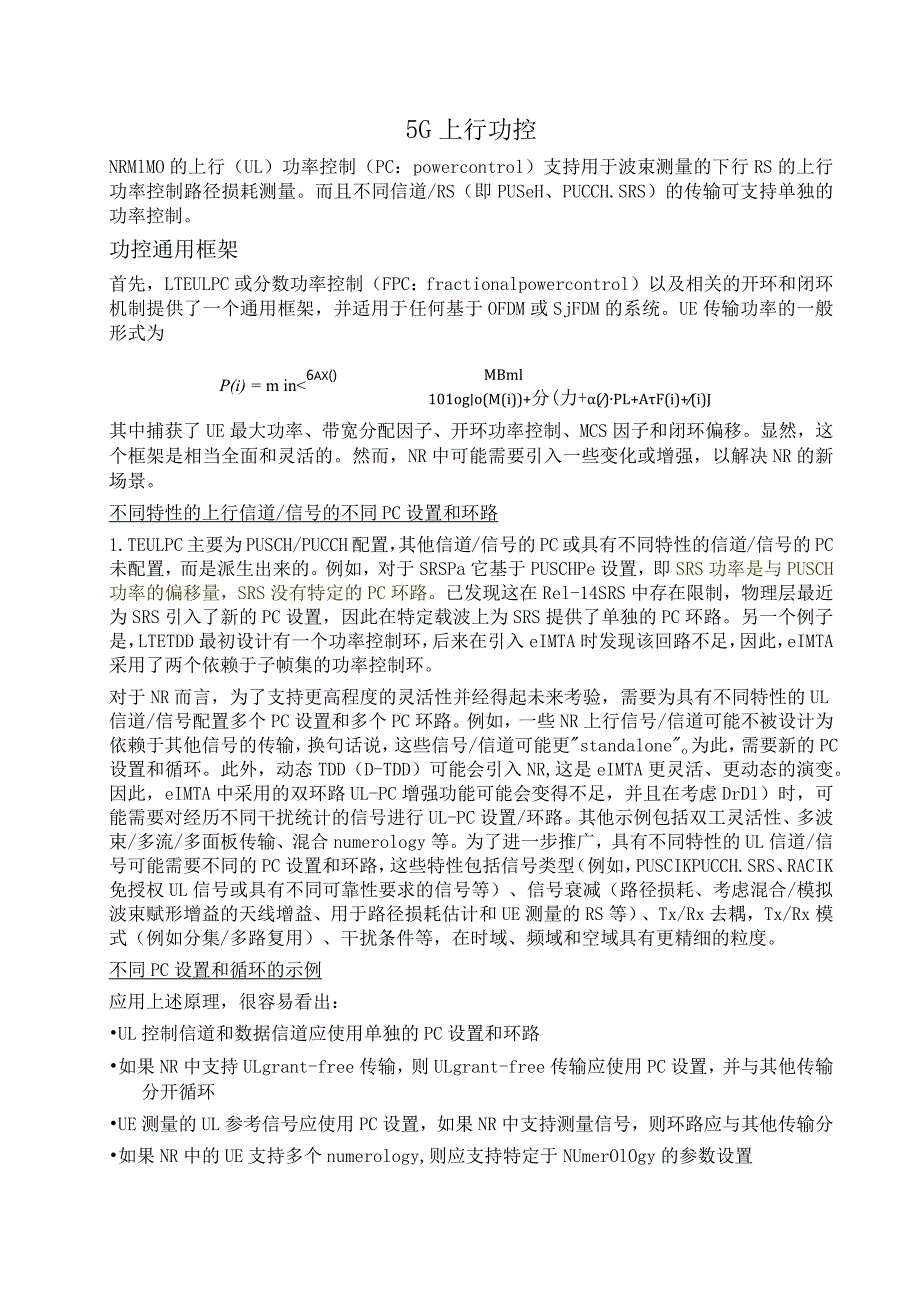

1、5G上行功控NRMlMO的上行（UL）功率控制（PC：powercontrol）支持用于波束测量的下行RS的上行功率控制路径损耗测量。而且不同信道/RS（即PUSeH、PUCCH.SRS）的传输可支持单独的功率控制。功控通用框架首先，LTEULPC或分数功率控制（FPC：fractionalpowercontrol）以及相关的开环和闭环机制提供了一个通用框架，并适用于任何基于OFDM或SjFDM的系统。UE传输功率的一般形式为P(i) = m in6ax()MBml101ogo(M(i)+分(力+()PL+AF(i)+(i)J其中捕获了UE最大功率、带宽分配因子、开环功率控制、MCS因子和闭环

2、偏移。显然，这个框架是相当全面和灵活的。然而，NR中可能需要引入一些变化或增强，以解决NR的新场景。不同特性的上行信道/信号的不同PC设置和环路1.TEULPC主要为PUSCH/PUCCH配置，其他信道/信号的PC或具有不同特性的信道/信号的PC未配置，而是派生出来的。例如，对于SRSPa它基于PUSCHPe设置，即SRS功率是与PUSCH功率的偏移量，SRS没有特定的PC环路。已发现这在Rel-14SRS中存在限制，物理层最近为SRS引入了新的PC设置，因此在特定载波上为SRS提供了单独的PC环路。另一个例子是，LTETDD最初设计有一个功率控制环，后来在引入eIMTA时发现该回路不足，因此

3、，eIMTA采用了两个依赖于子帧集的功率控制环。对于NR而言，为了支持更高程度的灵活性并经得起未来考验，需要为具有不同特性的UL信道/信号配置多个PC设置和多个PC环路。例如，一些NR上行信号/信道可能不被设计为依赖于其他信号的传输，换句话说，这些信号/信道可能更standaloneo为此，需要新的PC设置和循环。此外，动态TDD（D-TDD）可能会引入NR,这是eIMTA更灵活、更动态的演变。因此，eIMTA中采用的双环路UL-PC增强功能可能会变得不足，并且在考虑DrDl）时，可能需要对经历不同干扰统计的信号进行UL-PC设置/环路。其他示例包括双工灵活性、多波束/多流/多面板传输、混合n

4、umerology等。为了进一步推广，具有不同特性的UL信道/信号可能需要不同的PC设置和环路，这些特性包括信号类型（例如，PUSCIKPUCCH.SRS、RACIK免授权UL信号或具有不同可靠性要求的信号等）、信号衰减（路径损耗、考虑混合/模拟波束赋形增益的天线增益、用于路径损耗估计和UE测量的RS等）、Tx/Rx去耦，Tx/Rx模式（例如分集/多路复用）、干扰条件等，在时域、频域和空域具有更精细的粒度。不同PC设置和循环的示例应用上述原理，很容易看出：UL控制信道和数据信道应使用单独的PC设置和环路如果NR中支持ULgrant-free传输，则ULgrant-free传输应使用PC设置，并

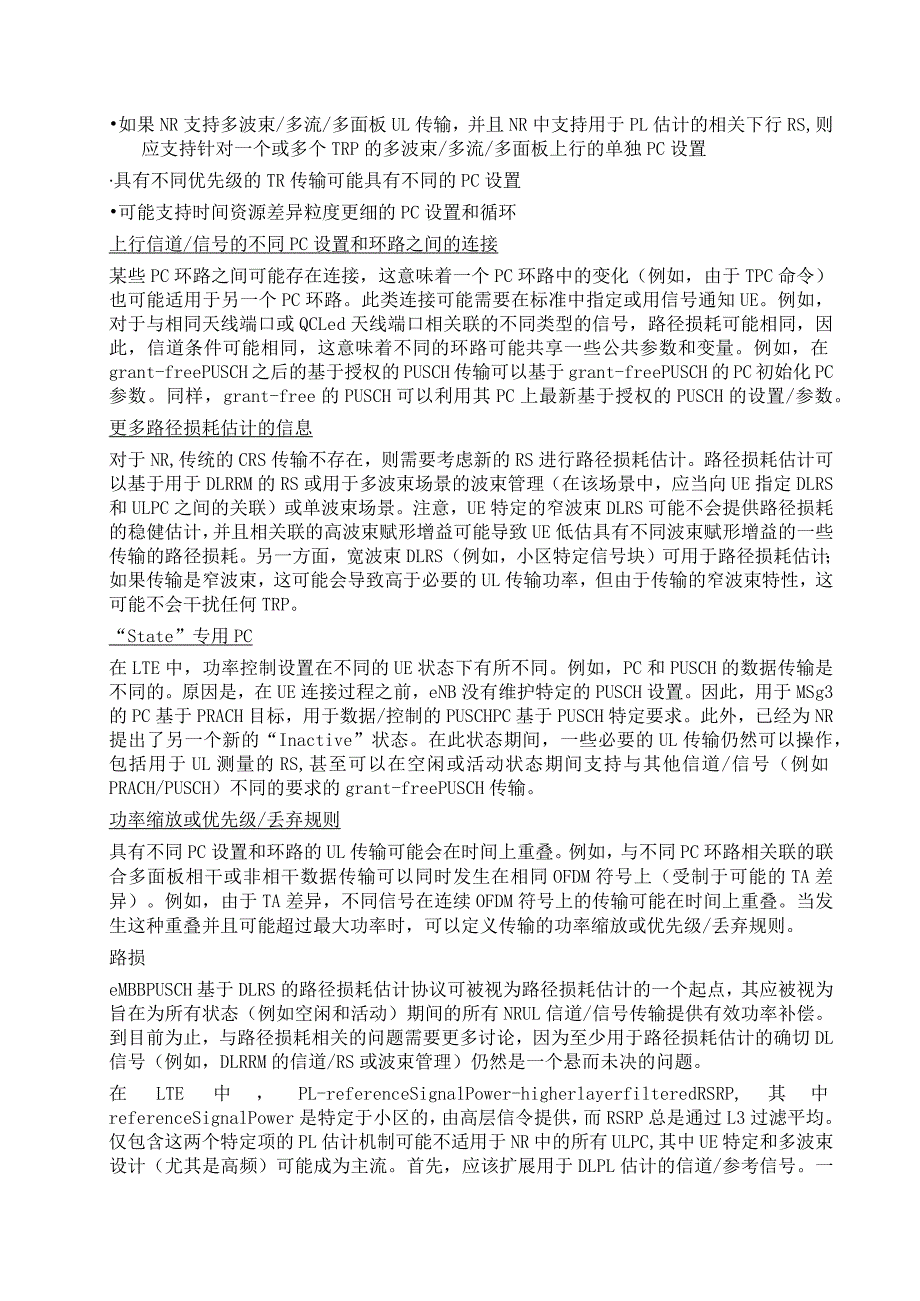

5、与其他传输分开循环UE测量的UL参考信号应使用PC设置，如果NR中支持测量信号，则环路应与其他传输分如果NR中的UE支持多个numerology,则应支持特定于NUmerOlOgy的参数设置如果NR支持多波束/多流/多面板UL传输，并且NR中支持用于PL估计的相关下行RS,则应支持针对一个或多个TRP的多波束/多流/多面板上行的单独PC设置具有不同优先级的TR传输可能具有不同的PC设置可能支持时间资源差异粒度更细的PC设置和循环上行信道/信号的不同PC设置和环路之间的连接某些PC环路之间可能存在连接，这意味着一个PC环路中的变化（例如，由于TPC命令）也可能适用于另一个PC环路。此类连接可能需

6、要在标准中指定或用信号通知UE。例如，对于与相同天线端口或QCLed天线端口相关联的不同类型的信号，路径损耗可能相同，因此，信道条件可能相同，这意味着不同的环路可能共享一些公共参数和变量。例如，在grant-freePUSCH之后的基于授权的PUSCH传输可以基于grant-freePUSCH的PC初始化PC参数。同样，grant-free的PUSCH可以利用其PC上最新基于授权的PUSCH的设置/参数。更多路径损耗估计的信息对于NR,传统的CRS传输不存在，则需要考虑新的RS进行路径损耗估计。路径损耗估计可以基于用于DLRRM的RS或用于多波束场景的波束管理（在该场景中，应当向UE指定DLR

7、S和ULPC之间的关联）或单波束场景。注意，UE特定的窄波束DLRS可能不会提供路径损耗的稳健估计，并且相关联的高波束赋形增益可能导致UE低估具有不同波束赋形增益的一些传输的路径损耗。另一方面，宽波束DLRS（例如，小区特定信号块）可用于路径损耗估计；如果传输是窄波束，这可能会导致高于必要的UL传输功率，但由于传输的窄波束特性，这可能不会干扰任何TRP。“State”专用PC在LTE中，功率控制设置在不同的UE状态下有所不同。例如，PC和PUSCH的数据传输是不同的。原因是，在UE连接过程之前，eNB没有维护特定的PUSCH设置。因此，用于MSg3的PC基于PRACH目标，用于数据/控制的PU

8、SCHPC基于PUSCH特定要求。此外，已经为NR提出了另一个新的“Inactive”状态。在此状态期间，一些必要的UL传输仍然可以操作，包括用于UL测量的RS,甚至可以在空闲或活动状态期间支持与其他信道/信号（例如PRACH/PUSCH）不同的要求的grant-freePUSCH传输。功率缩放或优先级/丢弃规则具有不同PC设置和环路的UL传输可能会在时间上重叠。例如，与不同PC环路相关联的联合多面板相干或非相干数据传输可以同时发生在相同OFDM符号上（受制于可能的TA差异）。例如，由于TA差异，不同信号在连续OFDM符号上的传输可能在时间上重叠。当发生这种重叠并且可能超过最大功率时，可以定义

9、传输的功率缩放或优先级/丢弃规则。路损eMBBPUSCH基于DLRS的路径损耗估计协议可被视为路径损耗估计的一个起点，其应被视为旨在为所有状态（例如空闲和活动）期间的所有NRUL信道/信号传输提供有效功率补偿。到目前为止，与路径损耗相关的问题需要更多讨论，因为至少用于路径损耗估计的确切DL信号（例如，DLRRM的信道/RS或波束管理）仍然是一个悬而未决的问题。在LTE中，PL-referenceSignalPower-higherlayerfilteredRSRP,其中referenceSignalPower是特定于小区的，由高层信令提供，而RSRP总是通过L3过滤平均。仅包含这两个特定项的P

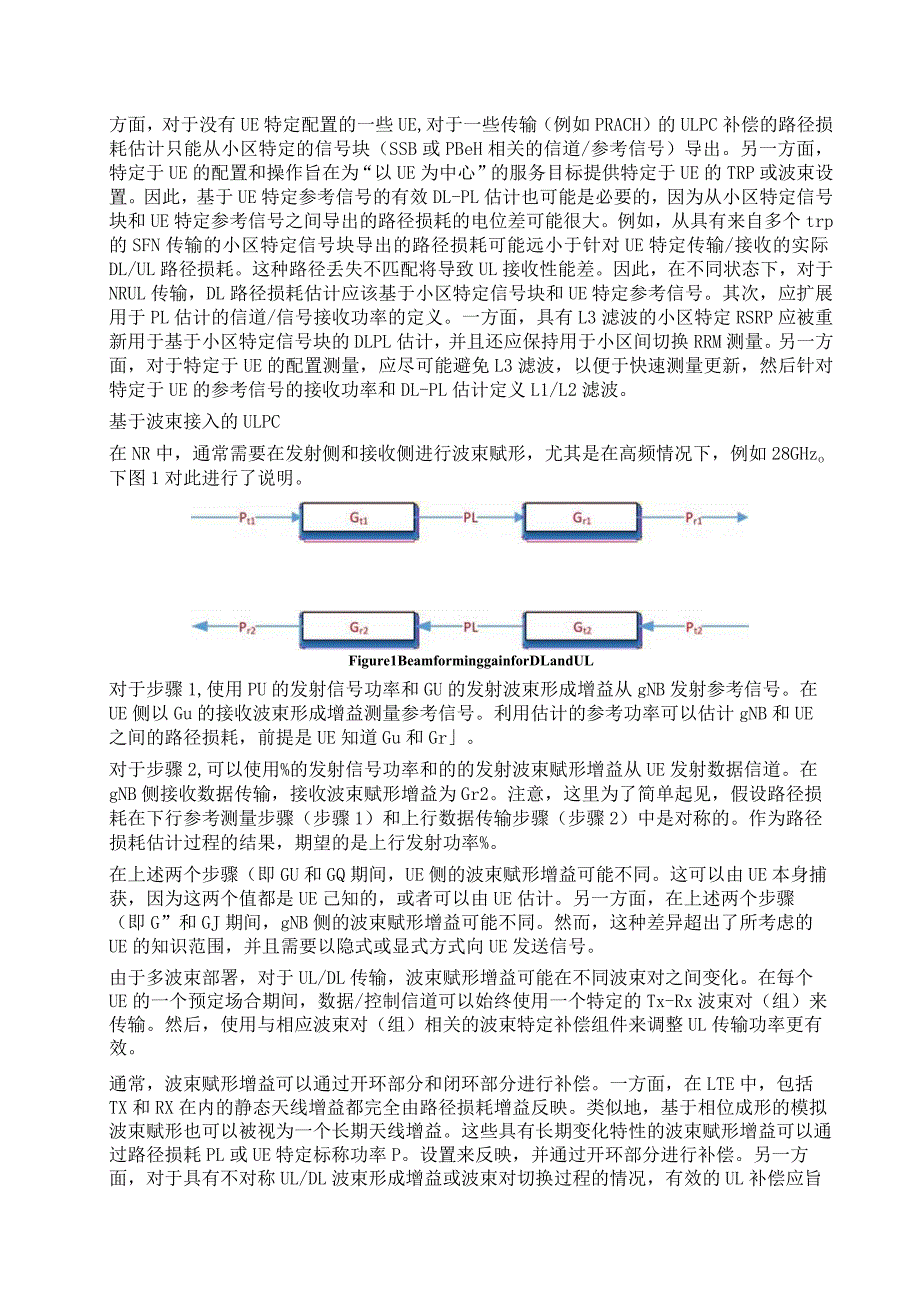

10、L估计机制可能不适用于NR中的所有ULPC,其中UE特定和多波束设计（尤其是高频）可能成为主流。首先，应该扩展用于DLPL估计的信道/参考信号。一方面，对于没有UE特定配置的一些UE,对于一些传输（例如PRACH）的ULPC补偿的路径损耗估计只能从小区特定的信号块（SSB或PBeH相关的信道/参考信号）导出。另一方面，特定于UE的配置和操作旨在为“以UE为中心”的服务目标提供特定于UE的TRP或波束设置。因此，基于UE特定参考信号的有效DL-PL估计也可能是必要的，因为从小区特定信号块和UE特定参考信号之间导出的路径损耗的电位差可能很大。例如，从具有来自多个trp的SFN传输的小区特定信号块导

11、出的路径损耗可能远小于针对UE特定传输/接收的实际DL/UL路径损耗。这种路径丢失不匹配将导致UL接收性能差。因此，在不同状态下，对于NRUL传输，DL路径损耗估计应该基于小区特定信号块和UE特定参考信号。其次，应扩展用于PL估计的信道/信号接收功率的定义。一方面，具有L3滤波的小区特定RSRP应被重新用于基于小区特定信号块的DLPL估计，并且还应保持用于小区间切换RRM测量。另一方面，对于特定于UE的配置测量，应尽可能避免L3滤波，以便于快速测量更新，然后针对特定于UE的参考信号的接收功率和DL-PL估计定义L1/L2滤波。基于波束接入的ULPC在NR中，通常需要在发射侧和接收侧进行波束赋形

12、，尤其是在高频情况下，例如28GHzo下图1对此进行了说明。Figure1BeamforminggainforDLandUL对于步骤1,使用PU的发射信号功率和GU的发射波束形成增益从gNB发射参考信号。在UE侧以Gu的接收波束形成增益测量参考信号。利用估计的参考功率可以估计gNB和UE之间的路径损耗，前提是UE知道Gu和Gr。对于步骤2,可以使用%的发射信号功率和的的发射波束赋形增益从UE发射数据信道。在gNB侧接收数据传输，接收波束赋形增益为Gr2。注意，这里为了简单起见，假设路径损耗在下行参考测量步骤（步骤1）和上行数据传输步骤（步骤2）中是对称的。作为路径损耗估计过程的结果，期望的是上

13、行发射功率%。在上述两个步骤（即GU和GQ期间，UE侧的波束赋形增益可能不同。这可以由UE本身捕获，因为这两个值都是UE己知的，或者可以由UE估计。另一方面，在上述两个步骤（即G”和GJ期间，gNB侧的波束赋形增益可能不同。然而，这种差异超出了所考虑的UE的知识范围，并且需要以隐式或显式方式向UE发送信号。由于多波束部署，对于UL/DL传输，波束赋形增益可能在不同波束对之间变化。在每个UE的一个预定场合期间，数据/控制信道可以始终使用一个特定的Tx-Rx波束对（组）来传输。然后，使用与相应波束对（组）相关的波束特定补偿组件来调整UL传输功率更有效。通常，波束赋形增益可以通过开环部分和闭环部分进行补偿。一方面，在LTE中，包括TX和RX在内的静态天线增益都完全由路径损耗增益反映。类似地，基于相位成形的模拟波束赋形也可以被视为一个长期天线增益。这些具有长期变化特性的波束赋形增益可以通过路径损耗PL或UE特定标称功率P。设置来反映，并通过开环部分进行补偿。另一方面，对于具有不对称UL/DL波束形成增益或波束对切换过程的情况，有效的UL补偿应旨在解决这种波束赋形增益波动。因此，应考虑闭环部分以指示功率调整或参考束对信息。
