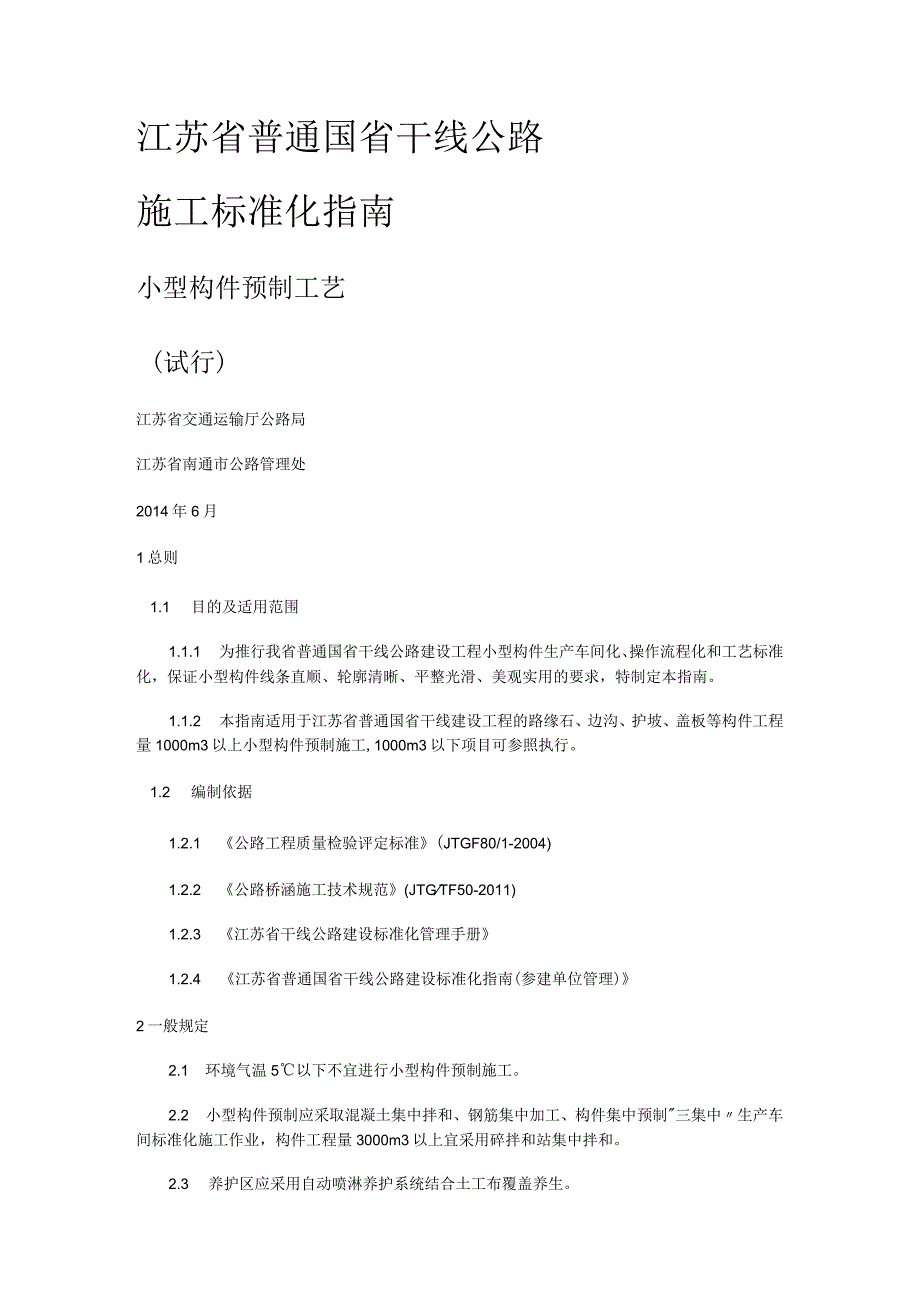

1、江苏省普通国省干线公路施工标准化指南小型构件预制工艺(试行)江苏省交通运输厅公路局江苏省南通市公路管理处2014年6月1总则1.1 目的及适用范围1.1.1 为推行我省普通国省干线公路建设工程小型构件生产车间化、操作流程化和工艺标准化，保证小型构件线条直顺、轮廓清晰、平整光滑、美观实用的要求，特制定本指南。1.1.2 本指南适用于江苏省普通国省干线建设工程的路缘石、边沟、护坡、盖板等构件工程量1000m3以上小型构件预制施工,1000m3以下项目可参照执行。1.2 编制依据1.2.1 公路工程质量检验评定标准(JTGF80/1-2004)1.2.2 公路桥涵施工技术规范(JTGTF50-201

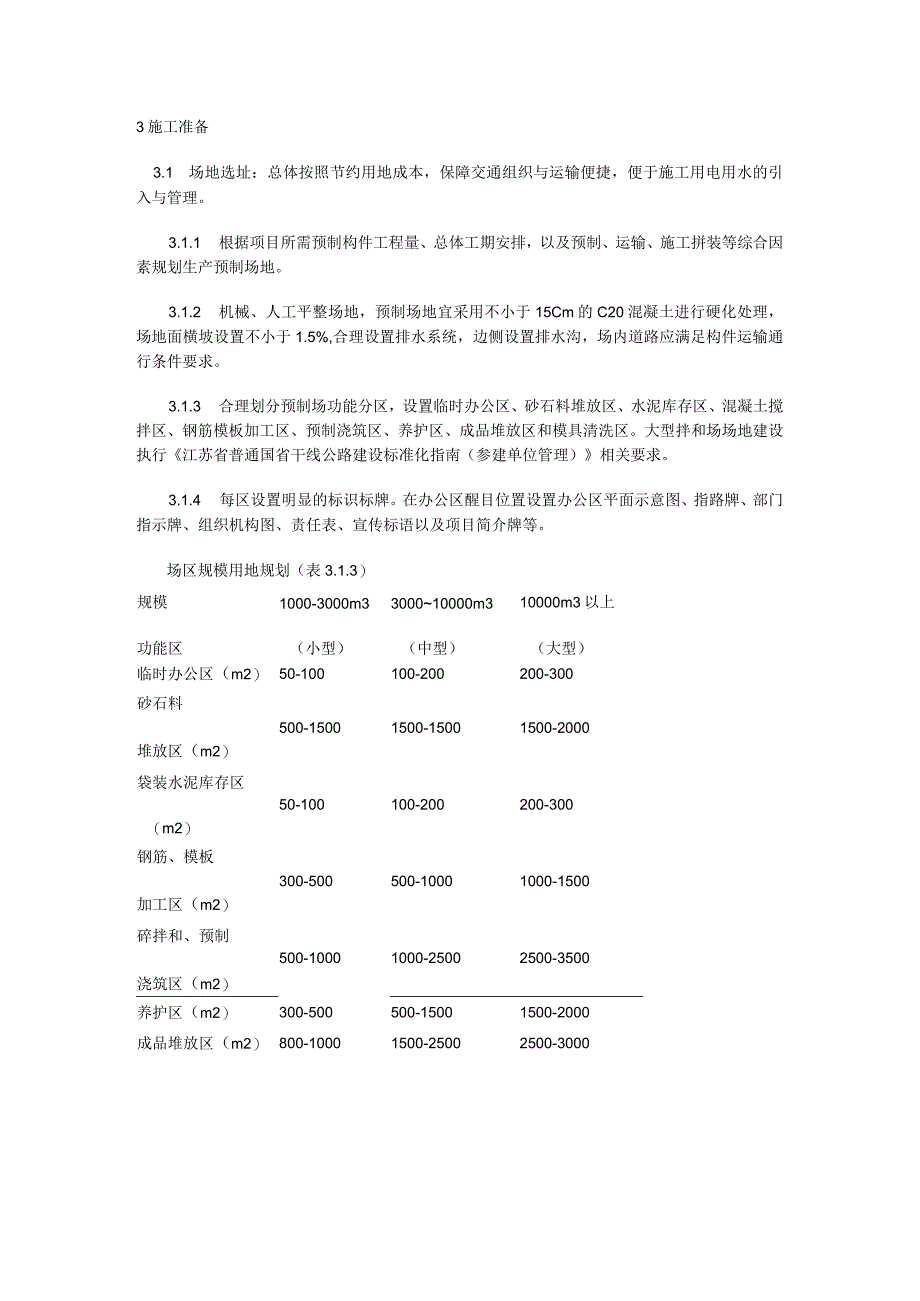

2、1)1.2.3 江苏省干线公路建设标准化管理手册1.2.4 江苏省普通国省干线公路建设标准化指南(参建单位管理)2一般规定2.1 环境气温5以下不宜进行小型构件预制施工。2.2 小型构件预制应采取混凝土集中拌和、钢筋集中加工、构件集中预制三集中生产车间标准化施工作业，构件工程量3000m3以上宜采用碎拌和站集中拌和。2.3 养护区应采用自动喷淋养护系统结合土工布覆盖养生。3施工准备3.1 场地选址：总体按照节约用地成本，保障交通组织与运输便捷，便于施工用电用水的引入与管理。3.1.1 根据项目所需预制构件工程量、总体工期安排，以及预制、运输、施工拼装等综合因素规划生产预制场地。3.1.2 机械

3、、人工平整场地，预制场地宜采用不小于15Cm的C20混凝土进行硬化处理，场地面横坡设置不小于1.5%,合理设置排水系统，边侧设置排水沟，场内道路应满足构件运输通行条件要求。3.1.3 合理划分预制场功能分区，设置临时办公区、砂石料堆放区、水泥库存区、混凝土搅拌区、钢筋模板加工区、预制浇筑区、养护区、成品堆放区和模具清洗区。大型拌和场场地建设执行江苏省普通国省干线公路建设标准化指南（参建单位管理）相关要求。3.1.4 每区设置明显的标识标牌。在办公区醒目位置设置办公区平面示意图、指路牌、部门指示牌、组织机构图、责任表、宣传标语以及项目简介牌等。场区规模用地规划（表3.1.3）规模功能区1000-

4、3000m3（小型）300010000m3（中型）10000m3以上（大型）临时办公区（m2）50-100100-200200-300砂石料堆放区（m2）500-15001500-15001500-2000袋装水泥库存区（m2）50-100100-200200-300钢筋、模板加工区（m2）300-500500-10001000-1500碎拌和、预制浇筑区（m2）500-10001000-25002500-3500养护区（m2）300-500500-15001500-2000成品堆放区（m2）800-10001500-25002500-3000模具清洗、堆放区（m2）200-300300-50

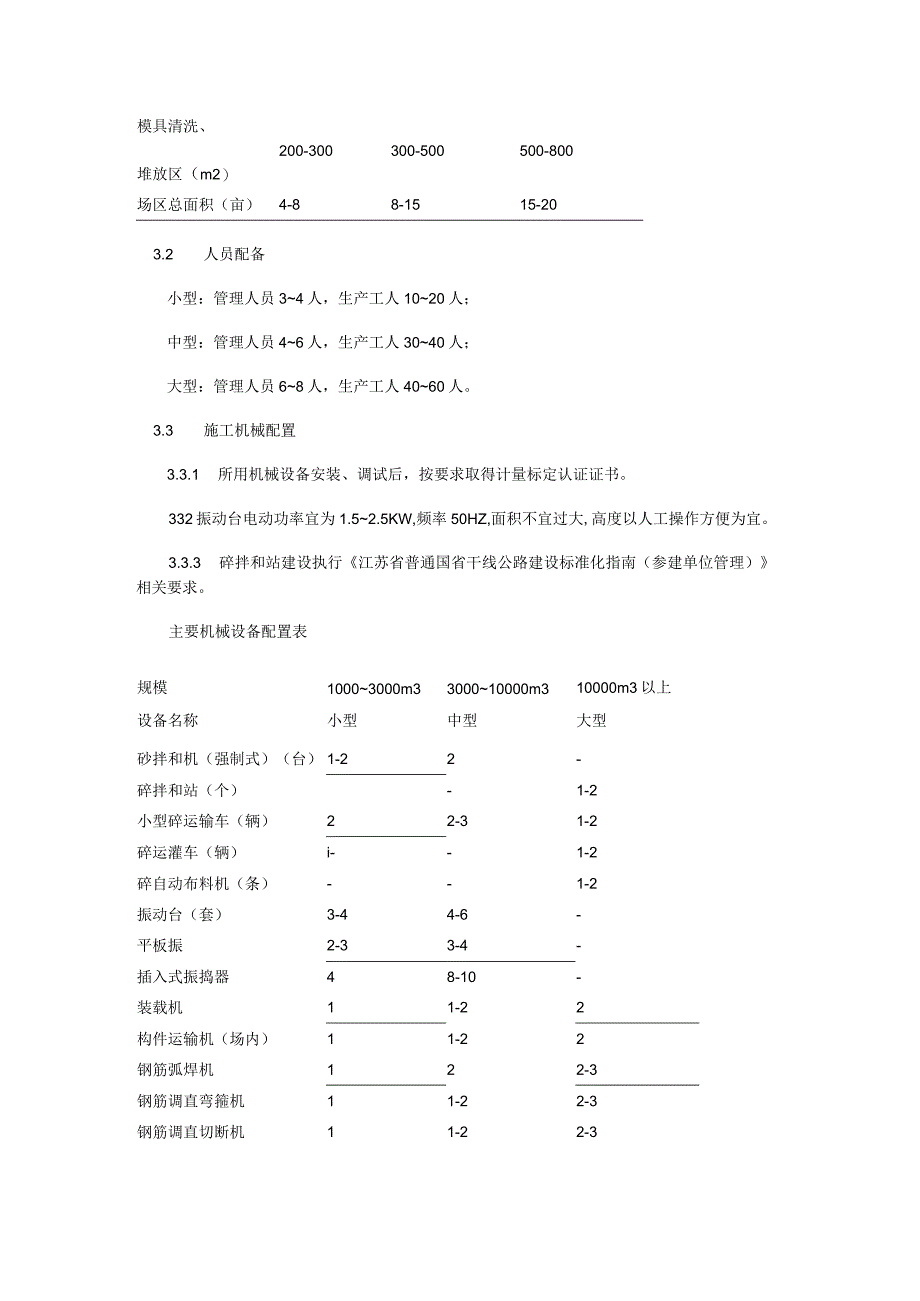

5、0500-800场区总面积（亩）4-88-1515-203.2 人员配备小型：管理人员34人，生产工人1020人；中型：管理人员46人，生产工人3040人；大型：管理人员68人，生产工人4060人。3.3 施工机械配置3.3.1 所用机械设备安装、调试后，按要求取得计量标定认证证书。332振动台电动功率宜为1.52.5KW,频率50HZ,面积不宜过大,高度以人工操作方便为宜。3.3.3 碎拌和站建设执行江苏省普通国省干线公路建设标准化指南（参建单位管理）相关要求。主要机械设备配置表规模10003000m3300010000m310000m3以上设备名称小型中型大型砂拌和机（强制式）（台）1-2

6、2-碎拌和站（个）-1-2小型碎运输车（辆）22-31-2碎运灌车（辆）i-1-2碎自动布料机（条）-1-2振动台（套）3-44-6-平板振2-33-4-插入式振捣器48-10-装载机11-22构件运输机（场内）11-22钢筋弧焊机122-3钢筋调直弯箍机11-22-3钢筋调直切断机11-22-3型材切割机112氧焕焊112发电机111-2水泵11-22称重台11-2模具（个）800-2000I2000-30003000以上脱模剂喷涂机-11-2模具清理机-11-2抹光机-11-2养护喷淋系统（套）1-22-33-5压模打包设备（套）-11-2码垛车.1-22-3注：钢筋加工设备可根据配筋的小

7、型构件数量进行配置。3.4 试验检测设备小型构件预制试验检测主要仪器设备表名称数量规格测量范围分度值准确度电子天也1WT300020-3000g0.01gID级电子天平1JY50001S0-5000g0.1gIn级电子天】1YP20K0-20kg0.1g11I级沸煮箱1FZ-31/匚/雷氏夹测定仪1LD-50匚匚匚雷氏夹2U-175匚0.5mm匚水泥净浆搅拌机1NJ-160A/ISO标准维卡仪1ISO/匚/全自动水泥试验机1DY-208M0-300kNO.lkNI级电动勃氏透气比表面积仪1DBT-127/匚匚方孔筛1食300匚匚匚电热鼓风干燥箱1101B-40-300oC匚匚无侧限试验仪1/0

8、-3kN0.01kN/针片状规准仪1/4.75-37.5mm匚/万能试验机1WA-100OBO-100OkNO.lkNI级万能试验机1WA-3000-300kN0.01kNI级万能试验机1WE-100O-100kN0.1kNI级碎搅拌机1SJD-60匚匚/坍落度筒1/匚匚/养护室自动控制仪n匚/全自动压力试验机1WAY-2000B0-200kN0.01kNI级容积升15L匚/同弹仪1ZC3-A0-60MPa1/碳化深度仪1/0-6mm0.25mm/钢卷尺10-50m0-50mImm11级3.5 技术准备3.5.1 碎搅拌站和试验室完成计量检定。3.5.2 复核施工图纸。3.5.3 技术交底一般

9、采取班组技术交底，由技术负责人对施工一线人员进行交底。主要包括设计图纸技术交底、所用各种原材料质量要求交底、主要施工机械设备性能与操作规程要求交底、各工序与施工工艺要点交底、施工安全规定与安全保障措施教育交底。3.5.4 配合比设计3.541 混凝土的配合比应以质量比表示，并应通过计算和试配选定。试配时应使用施工实际采用的材料，配制的混凝土拌和物应满足和易性、凝结时间等施工技术条件；制成的混凝土应满足强度、耐久性等质量要求。3.542 .2混凝土最大水胶比、最小水泥用量应符合表3.5.4.2的要求。表354.2混凝土的最大水胶比、最小水泥用量构件类型最大水胶比最小水泥用量(kgm3)预制路缘石

10、、边沟、护坡等小型构件0.55275354.3为使小型构件外观质量达到色泽一致，表面光洁的效果，应进行多次配合比调试，通过掺加粉煤灰、调整水灰比、砂率、搅拌时间、浇筑工艺及振捣时间等措施，并比较构件拆模后的效果，最终确定合理配合比。4材料管理与要求4.1 材料管理4.1.1 各种原材料进场前应经验收合格后方可进入施工现场。4.1.2 各种材料进场后按规格、型号、种类分类堆放整齐，做好覆盖防雨、防水、防污染措施。4.1.3 使用同一厂家或同一料源的材料，确保碎颜色一致。4.1.4 袋装水泥应采用室内存放。4.1.5 钢筋应储存于地面以上0.3m的平台、垫木或其他支承上，顶部采用移动防雨棚，并应保

11、护它不受机械损伤及避免暴露在可使钢筋生锈的环境，钢筋加工应搭设厂棚。4.2 材料要求421水泥：一般选用P.O42.5的水泥，其强度、安定性、凝结时间、比表面积、细度等符合规范要求。施工过程中选用同一品种、同一强度等级水泥。4.2.1 碎石：选用抗压、抗磨性良好的硬石材为骨料，最大公称粒径宜不大于构件最小断面尺寸1/4o4.2.2 砂：宜选用天然中、粗砂。4.2.3 粉煤灰：应保证品质稳定，来料均匀；厂家出具质检部门认可的产品合格证书；在运输与存贮中，应有明显标志，严禁与水泥等其它粉状材料混淆；施工需要掺用粉煤灰时，其掺量应在使用前通过试验确定；严禁使用已结硬、结团或失效的粉煤灰用于混凝土工程

12、中。4.2.4 水：符合现行标准的饮用水可直接作为混凝土搅拌与养生用水，非饮用水应进行水质检验，检验合格后才能使用。426钢筋:各项质量指标检测合格，无锈迹。4.2.7 模具：优先选用钢模或优质高强加厚聚丙烯塑料模具，高强塑料模具循环使用周期宜控制在100次以内。4.2.8 原材料检验项目及频率执行公路水泥混凝土路面施工技术细则(JTGF30/1-2014)标准。小型构件预制所用材料技术要求材料名称检验项目指标值存放要求水泥比表面积、胶砂强度、密度、安定性、凝结时间满足规范要求袋装水泥室内存放、垫高，室外要覆盖，存放时间不超过3个月黄砂含泥量、级配中粗砂含泥量HI类指标场地排水畅通，隔仓存放，

13、场地硬化碎石筛分、含泥量、针片状、压碎值、掺配、软弱颗粒级配5-31.5mm或5-25mm连续级配含泥量、针片状、压碎值满足In类指标要求场地排水畅通，隔仓存放，场地硬化钢筋屈服强度、拉伸强度、冷弯性能、伸长率、质量偏差满足规范要求垫高、覆盖、场地硬化外加剂泌水比、抗压强度比、减水率见GB8076-2008表1粉剂：垫高、覆盖水剂：桶装细度（45Um方孔筛I级U级m级筛余，%）12.025.045.0比表面积（m2kg）600400150烧失量（%）5.08.015.0需水量比（）95105115粉煤灰含水量（）1.0F类粉煤灰游离氧化钙（）C类粉煤灰1.0由无烟煤或烟煤燃烧收集4.0由褐煤或次烟煤煨烧收集三氧化硫（%）3.0安定性（雷氏夹沸煮后增加距离,mm）
