1、技术交底记录表C2T编号工程名称交底日期年月日施工单位分项工程名称木门窗安装交底提要木门窗安装的相关材料，机具准备、质量要求及施工工艺。交底内容：一、施工准备（一）作业条件1、门窗框扇安装前应先检查有无窜角、翘扭、弯曲、劈裂，假设有此类现象应进行修理。2、门窗框靠墙、地面应刷防腐涂料，其他各面及扇面应涂刷清油一道。刷油后分类码放平整，底层应垫平垫高。门窗扇最好在室内堆放。每层框与框、扇与扇垫木板条通风，必须让框扇四角在同一平面内。如露天堆放时，需离地200mm,用苫布盖好，防止日晒雨淋。3、安装外窗前先从上往吊垂直，找好窗框位置，上下不对者应先处理。50Cnl水平线提前弹好，在墙体上标注好安装

2、位置，门框安装前先依据图纸尺寸核实，注意图纸的开启方向与裁口方向统一4、抹灰前先进行门窗框安装，门窗扇应在抹灰后安装，如窗扇需提前安装时应注意成品保护，防止碰撞、污染。（二）材质要求1、进场的木门窗及其纱门窗必须是经检验合格的产品，具有出场合格证。进场前应对其型号、数量及加工质量进行检杏。不符合要求的应予以退货。2、其他材料防腐剂可使用纯度95%以上，含水率1%以下，细度通过1600孔/cm2的筛的氟硅酸钠或冷底子油。小五金按门窗表所列型号、种类准备。轻质墙体及多孔砖墙体埋设木豉，埋件等符合设计要求。（三）工器具粗刨、细刨、裁口创、单线刨、锯、锤子、斧子、改锥、线勒子、扁铲、塞尺、线坠、红线包

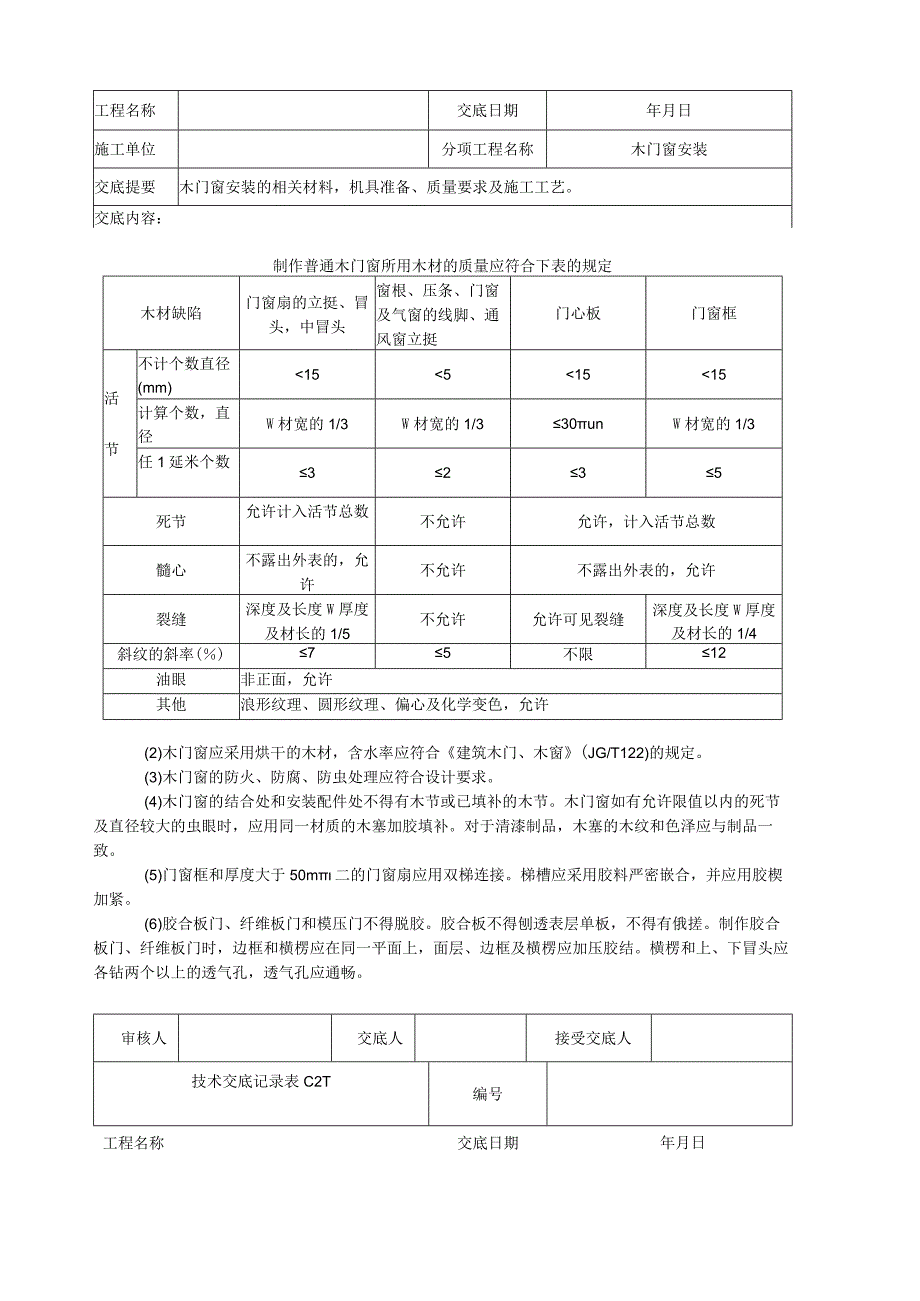

3、、墨汁、木钻、小电锯、担子板、扫帚等。二、质量要求（一）木门窗制作1、主控工程（1）木门窗的术材品种、材质等级、规格、尺寸、框扇的线型及人造木板的甲醛含量应符合设计要求。设计未规定材质等级时，所用木材的质量应符合下表的规定。审核人交底人接受交底人技术交底记录表C2-1编号工程名称交底日期年月日施工单位分项工程名称木门窗安装交底提要木门窗安装的相关材料，机具准备、质量要求及施工工艺。交底内容：制作普通木门窗所用木材的质量应符合下表的规定木材缺陷门窗扇的立挺、冒头，中冒头窗根、压条、门窗及气窗的线脚、通风窗立挺门心板门窗框活节不计个数直径(mm)1551515计算个数，直径W材宽的1/3W材宽的1

4、/330unW材宽的1/3任1延米个数3235死节允许计入活节总数不允许允许，计入活节总数髓心不露出外表的，允许不允许不露出外表的，允许裂缝深度及长度W厚度及材长的1/5不允许允许可见裂缝深度及长度W厚度及材长的1/4斜纹的斜率()75不限12油眼非正面，允许其他浪形纹理、圆形纹理、偏心及化学变色，允许(2)木门窗应采用烘干的木材，含水率应符合建筑木门、木窗(JG/T122)的规定。(3)木门窗的防火、防腐、防虫处理应符合设计要求。(4)木门窗的结合处和安装配件处不得有木节或已填补的木节。木门窗如有允许限值以内的死节及直径较大的虫眼时，应用同一材质的木塞加胶填补。对于清漆制品，木塞的木纹和色泽

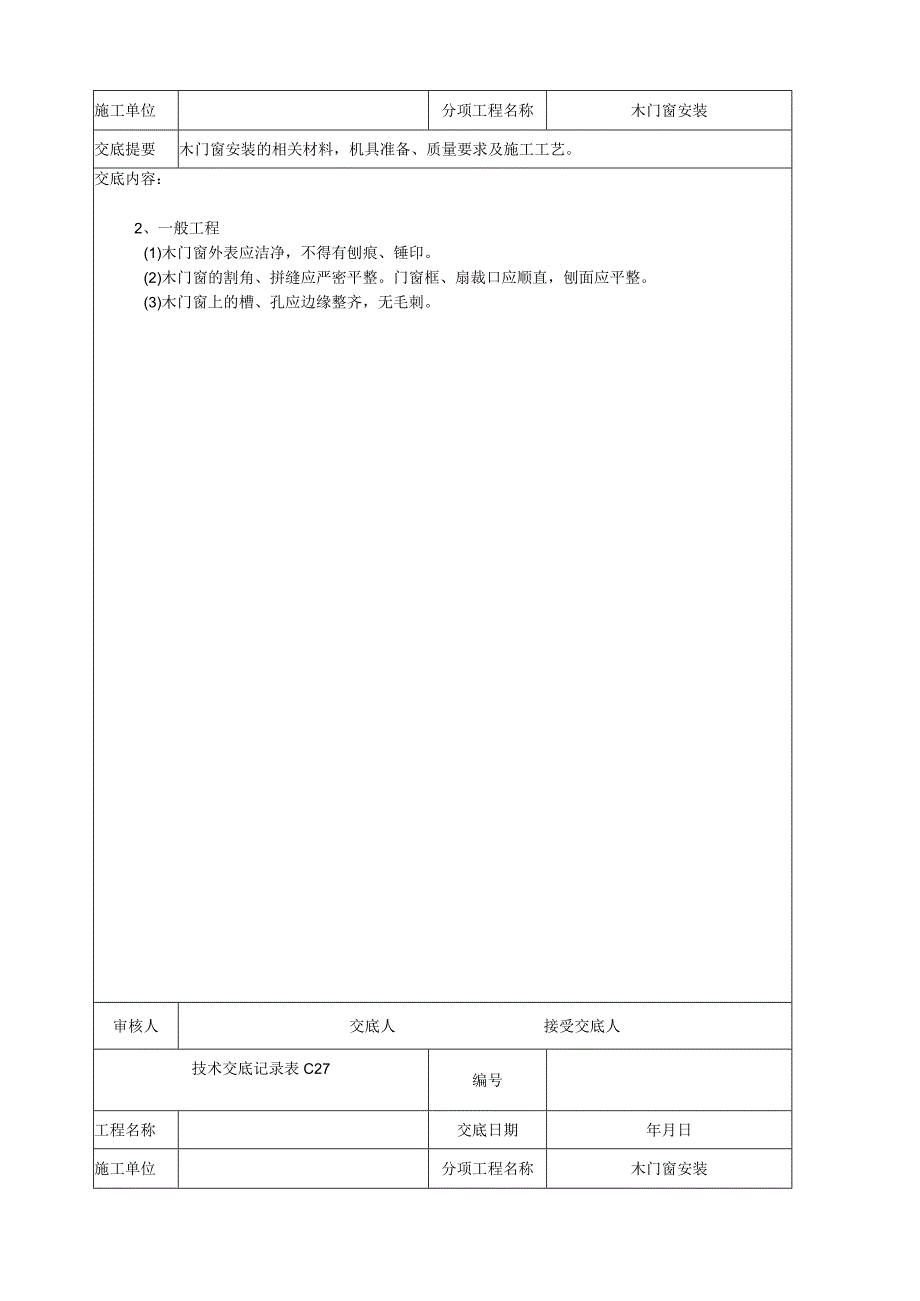

5、应与制品一致。(5)门窗框和厚度大于50m二的门窗扇应用双梯连接。梯槽应采用胶料严密嵌合，并应用胶楔加紧。(6)胶合板门、纤维板门和模压门不得脱胶。胶合板不得刨透表层单板，不得有俄搓。制作胶合板门、纤维板门时，边框和横楞应在同一平面上，面层、边框及横楞应加压胶结。横楞和上、下冒头应各钻两个以上的透气孔，透气孔应通畅。审核人交底人接受交底人技术交底记录表C2T编号工程名称交底日期年月日施工单位分项工程名称木门窗安装交底提要木门窗安装的相关材料，机具准备、质量要求及施工工艺。交底内容：2、一般工程(1)木门窗外表应洁净，不得有刨痕、锤印。(2)木门窗的割角、拼缝应严密平整。门窗框、扇裁口应顺直，刨

6、面应平整。(3)木门窗上的槽、孔应边缘整齐，无毛刺。审核人交底人接受交底人技术交底记录表C27编号工程名称交底日期年月日施工单位分项工程名称木门窗安装交底提要木门窗安装的相关材料，机具准备、质量要求及施工工艺。交底内容：木门窗制作的允许偏差项次项目构件名称允许偏差(mm)普通高级1翘曲框32扇222对角线长度框、扇323外表平整度扇224高度、宽度框0；-20；-1扇+2；0+1；05裁口、线条结合处上下表框、扇10.56相邻根子两端间距扇21(二)木门窗安装主控工程(1)木门窗的品种、规格、开启方向、安装位置及连接方式应符合设计要求。(2)木门窗的安装必须牢固。预埋木豉的防腐处理、木门窗框固

7、定点的数量、位置及固定方法应符合设计要求。(3)木门窗必须安装牢固，并应开关灵活，关闭严密，无倒翘。(4)木门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。2、一般工程(1)木门窗与墙体间缝隙的填嵌材料应符合设计要求，填嵌应饱满。寒冷地区外门窗(或门窗框)与砌体间的空隙应填充保温材料。(2)木门窗批水、盖口条、压缝条、密封条的安装应顺直，与门窗结合应牢固、严密。审核人交底人接受交底人技术交底记录表C2-1编号工程名称交底日期年月日施工单位分项工程名称木门窗安装木门窗安装的留缝限值、允HF偏差项次工程留缝限值(mm)允许偏差(mm)普通高级普通高级1门窗槽口

8、对角线长度差一322门窗框的正、侧面垂直度一213框与扇、扇与扇接缝上下差214门窗扇对口缝1-2.5L525工业厂房双扇大门对口缝256门窗扇与上框间留缝121L57门窗扇与侧框间留缝1-2.51-1.58窗扇与下框间留缝232-2.5一9门窗与下框间留缝353410双层门窗内外框间距4311无下框时门扇与地面间留缝外门4756内门5867卫生间门812810厂房大门10-20三、工艺流程审核人交底人接受交底人技术交底记录表C2T编号工程名称交底日期年月日施工单位分项工程名称木门窗安装四、操作工艺（一）从顶层用大线坠吊垂直。在墙上弹上规矩线，门窗洞口凸出框线部位进行剔凿。窗框安装高度应据室内

9、+50Cm水平线校对检验，使窗框安装在同一标高。室内外门框应根据图纸位置、标高安装，按门的高度设置木砖，每边不少于2个，间距不大于L2米。每块木砖应钉2个IOCm长钉子上下错开，并将帽砸扁钉入木砖。轻质墙及多孔砖墙体应预设带木砖的硅砌块。（二）掩扇安装样板将窗扇按图纸要求安装到窗框上，检查缝隙大小、尺寸及五金位置，作为样板。窗合页距窗上下端为立挺高度1/10,避开上下冒头，窗拉手位于窗高度中点以下，一般距地1.6m。（）窗框、扇安装安装窗框、扇应考虑抹灰的厚度，根据门窗尺寸、标高位置和开启方向，在墙上标出位置线，有贴脸的立框时应与抹灰面平，有预制水磨石窗台板的注意窗台板出墙尺寸以确定立框位置。

10、外墙为清水砖勾缝的外窗以盖上砖墙立缝为宜。窗框安装标高，以墙上弹上+50Cln水平线为准，用木楔将框临时固定于窗洞内，在窗洞下拉小线找直来控制相隔窗框的平直，用水平尺将水平线引入洞内作为立框的标准，然后用线坠吊直。一般情况下安装门窗框上皮低于过梁15mm,窗框下皮比窗台上皮高5mm。采用硬木时先对准木砖位置钻眼，孔径为钉子直径的0.9倍，然后钉钉。（四）门框安装1、木门框安装此道工序应在地面施工前完成，门框安装应用线坠找垂直，狂核门框对角线是否相等。安装时应保证牢固，按留木砖位置间距用钉子将木框与木砖钉牢。当隔墙为加气碎条板时，按要求预留木砖间距，预留45mm的孔，深为IOCm,在孔内预留防腐

11、木楔粘水泥胶浆参加孔中，木楔直径大于孔径Ilnm,待其凝固后安门框。框与洞口每边空隙不超过20mm,假设超过需加钉子，并且还需在木砖与门框之间加设垫木，保证钉进木砖50mrn,超过30mm的空隙需用豆石碎填实，不超过30mm的空隙用干硬性砂浆填实。木门框安装后应用铁皮保护，其高度以手推车轴中心为准，对于高级硬木门框宜用ICIn厚木板条钉设保护，防止砸碰，破坏裁口，影响安装。审核人交底人接受交底人技术交底记录表C2T编号工程名称交底日期年月日施工单位分项工程名称木门窗安装2、钢门框安装：(1)安装前先套方找正，检查在运输过程中是否变形。按设计标高、位置安装门框，注意成品保护。(2)后塞口的按设计

12、要求埋设铁件，每边不少于2个固定点，间距不大于1.2m,安装就位后，检查型号、标高、位置无误后将框上铁件与预埋铁件焊牢。(五)木门扇、安装1、确定门的开启方向，小五金位置、型号。对开门扇扇口裁口位置、开启方向，右扇为盖口扇。检查门口是否尺寸正确，边角是否方正，有无窜角。高度检查测量门两侧，宽度检查测量门上中下三点。2、将门扇靠在框上划出相应尺寸线，假设扇大将多余局部刨出，扇小那么需帮木条，用胶和钉子钉牢。钉冒砸扁钉入木材2mm。修刨门窗时应用木卡具将门垫起卡牢，以免损坏门边。3、将修刨好的门扇塞入口内用木楔顶住临时固定，按门扇与口边缝宽适宜尺寸画二次修刨线，标出合页槽位置。合页距门上下端为立挺

13、高1/10,避开上下冒头。注意口与扇安装的平整。4、门窗二次修刨后，缝隙尺寸适宜后即安装合页，先用线勒子勒出合页宽度，钉出合页安装边线，分别从上下边往里量出合页长度，剔合页槽应留线不可剔的过大过深。假设过深的用胶合板调节。5、合页槽剔好后，即可安装上下合页。安装合页之前需先将门扇上下口刷漆，安装合页时先拧一个螺丝，然后关上门检查缝隙是否适宜，口扇是否平整，上中下合页轴心是否在一条垂线上，防止出现门扇自动开启或关闭。无问题后可将螺丝全部拧上拧紧。木螺丝钉入1/3拧入2/3,拧时不能倾斜，严禁全部钉入。假设门窗为硬木时，先用木螺丝直径0.9倍的钻头打眼，眼深2/3,然后再拧入螺丝。假设遇木节，应在

14、木节处钻眼，重新塞入木塞后再拧紧螺丝，同时注意不要遗漏螺丝。6、安装对开扇时将门扇宽度用尺量好再确定中间对口缝裁口深度。采用企口桦时，对口缝的裁口深度、方向需满足装锁要求，然后对四周修刨到准确尺寸。7、五金安装按图纸要求不得遗漏。门拉手位于门高度中点以下，插销安于门拉手下面，门锁不可安于中冒头与立挺结合处，以防伤桦，假设与实际情况不符可上调5cm。一般门拉手距地1.0m,门锁、碰珠、插销距地90cm。并应注意锁木的方向及位置。安装后注意成品保护，喷浆时应遮盖保护，防止污染。8、安装玻璃门时，玻璃裁口在走廊内。厨房、厕所玻璃裁口在室内。9、为防止门扇开启后碰墙，固定门扇位置。可安装定门器。对于有特殊要求的门按要求安装门扇开启器
