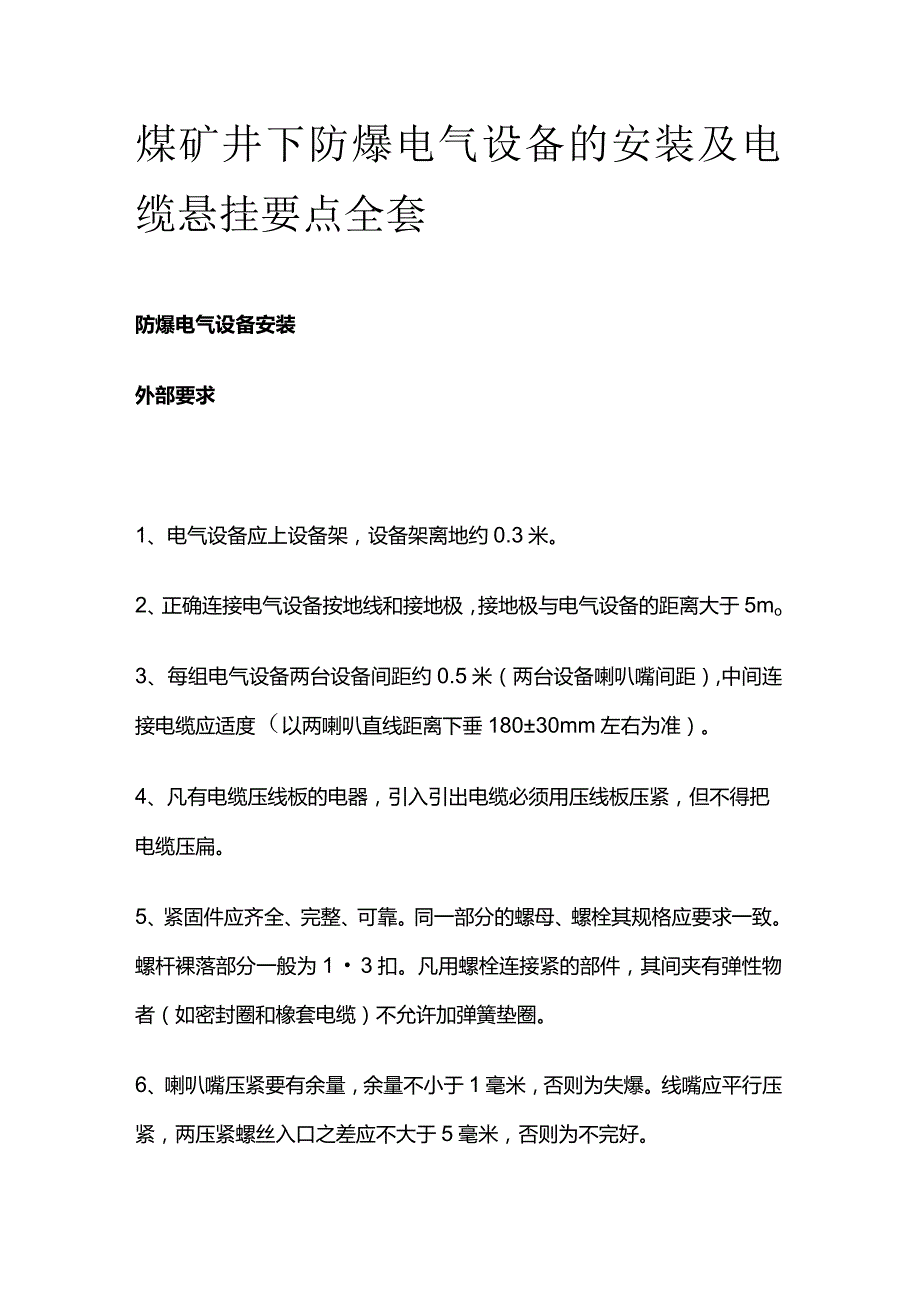

1、煤矿井下防爆电气设备的安装及电缆悬挂要点全套防爆电气设备安装外部要求1、电气设备应上设备架，设备架离地约0.3米。2、正确连接电气设备按地线和接地极，接地极与电气设备的距离大于5mo3、每组电气设备两台设备间距约0.5米（两台设备喇叭嘴间距）,中间连接电缆应适度（以两喇叭直线距离下垂18030mm左右为准）。4、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。5、紧固件应齐全、完整、可靠。同一部分的螺母、螺栓其规格应要求一致。螺杆裸落部分一般为13扣。凡用螺栓连接紧的部件，其间夹有弹性物者（如密封圈和橡套电缆）不允许加弹簧垫圈。6、喇叭嘴压紧要有余量，余量不小于1毫米，否

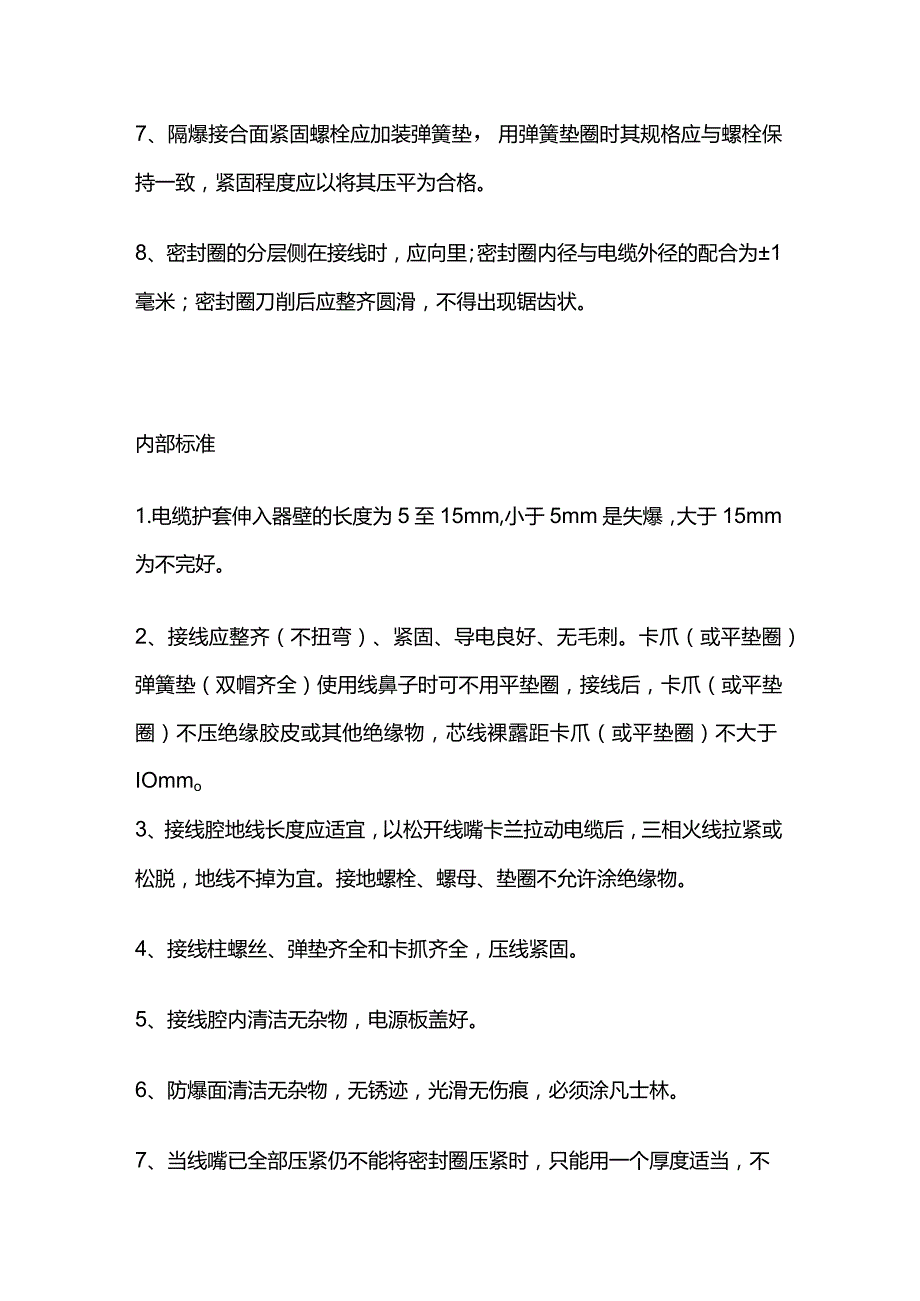

2、则为失爆。线嘴应平行压紧，两压紧螺丝入口之差应不大于5毫米，否则为不完好。7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格。8、密封圈的分层侧在接线时，应向里；密封圈内径与电缆外径的配合为1毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。内部标准1.电缆护套伸入器壁的长度为5至15mm,小于5mm是失爆，大于15mm为不完好。2、接线应整齐（不扭弯）、紧固、导电良好、无毛刺。卡爪（或平垫圈）弹簧垫（双帽齐全）使用线鼻子时可不用平垫圈，接线后，卡爪（或平垫圈）不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪（或平垫圈）不大于IOmmo3、接线腔地线长度应适

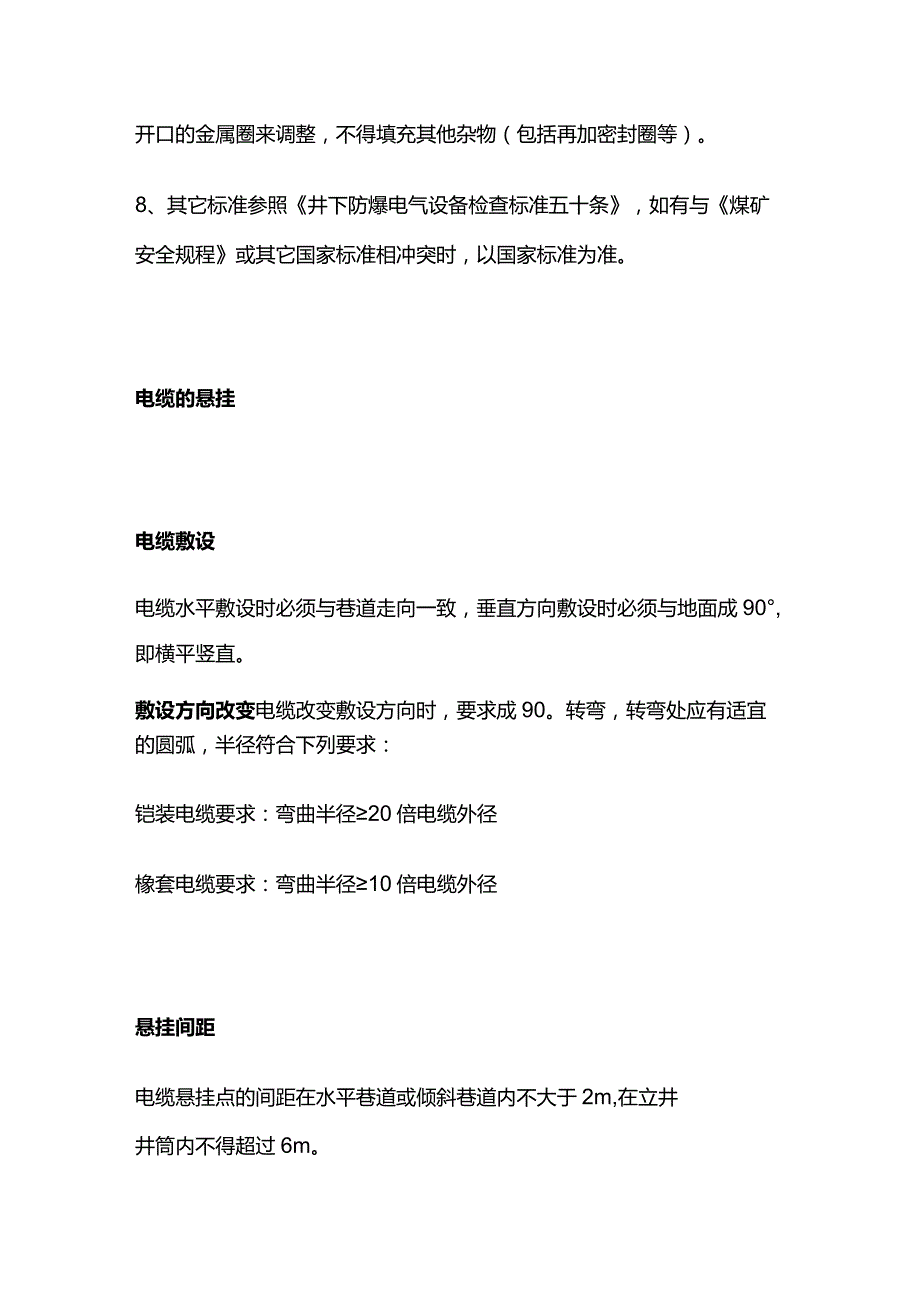

3、宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。接地螺栓、螺母、垫圈不允许涂绝缘物。4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。5、接线腔内清洁无杂物，电源板盖好。6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂物（包括再加密封圈等）。8、其它标准参照井下防爆电气设备检查标准五十条，如有与煤矿安全规程或其它国家标准相冲突时，以国家标准为准。电缆的悬挂电缆敷设电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90,即横平竖直。敷设方向改变电缆改变敷设方向时，要求成

4、90。转弯，转弯处应有适宜的圆弧，半径符合下列要求：铠装电缆要求：弯曲半径20倍电缆外径橡套电缆要求：弯曲半径10倍电缆外径悬挂间距电缆悬挂点的间距在水平巷道或倾斜巷道内不大于2m,在立井井筒内不得超过6m。悬挂高度悬挂高度符合下列要求（以下高度以电缆钩最下方为准）1、主要运输巷不低于L6m.2、掘进与回采巷道平巷悬挂不低于L6m,放顶碉室及机电碉室处不低于1.8m。电缆标志牌1、标志牌的内容(1)要求注有型号、电压、长度、始末端名称。(2)字迹清楚不潦草，并与实际相符。2、标志牌的粘贴要求(1)箭头指向正确，即：箭头由电源指向负荷端或受电端。巷道内敷设的电缆每50m粘贴1个标志牌。(3)拐弯

5、处或分支点以及电缆的接线盒两端、穿墙电缆的墙的两边各1个标志牌。(4)电器设备入线电缆均应粘贴标志牌，标志牌粘贴在距喇叭嘴0.5m处。控制、测量、信号等用途电缆1、允许使用扎带绑扎固定。2、要求横平竖直不交叉。3、电缆两端挂牌管理，牌上要注明电缆型号、用途等。一般要求1、严禁用小电缆钩挂大电缆。2、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩。3、巷道一侧挂有2根以上电缆时，不得交叉，且弛度一致，不得错钩吊挂。4、电缆钩一钩只准挂一根电缆。5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固，不得让电缆受力。6、通讯和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设

6、在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方Olm以上的地方。7、悬挂应有适当的弛度，一般以电缆拉直后自然垂下为宜。其他注意事项1、电缆不得挂在风管或水管上。2、电缆不得遭受淋水。3、电缆上严禁悬挂任何物件。4、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持03米以上的距离。5、盘圈或盘8字形的电缆不得带电，但给采掘机组供电的电缆不受此限。6、高低压电缆敷设在巷道同一侧时：(1)高低压电缆之间的距离应大于IoOmm;(2)高压电缆之间、低压电缆之间的距离不得小于50mmo7、在总回风巷和专用回风巷不应敷设电缆，特殊情况下需敷设时必须制定相应的安全措施。8、穿墙电缆穿管敷设，管两端用必须用黄泥封堵。
