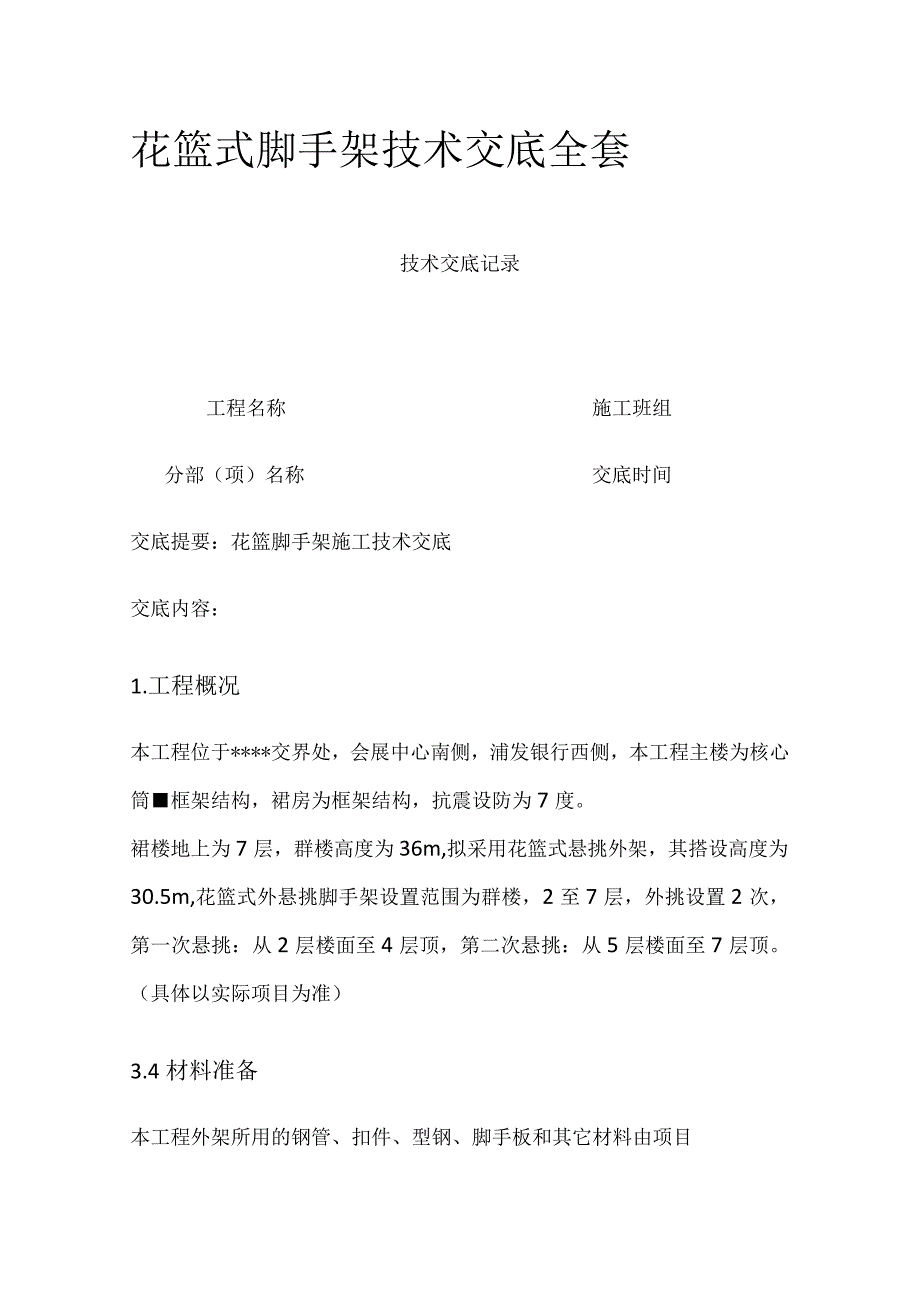

1、花篮式脚手架技术交底全套技术交底记录工程名称施工班组分部（项）名称交底时间交底提要：花篮脚手架施工技术交底交底内容：1.工程概况本工程位于*交界处，会展中心南侧，浦发银行西侧，本工程主楼为核心筒框架结构，裙房为框架结构，抗震设防为7度。裙楼地上为7层，群楼高度为36m,拟采用花篮式悬挑外架，其搭设高度为30.5m,花篮式外悬挑脚手架设置范围为群楼，2至7层，外挑设置2次，第一次悬挑：从2层楼面至4层顶，第二次悬挑：从5层楼面至7层顶。（具体以实际项目为准）3.4材料准备本工程外架所用的钢管、扣件、型钢、脚手板和其它材料由项目部自行采购。材料视工程进度分阶段组织进场。3.5机具准备搭、拆架子所需

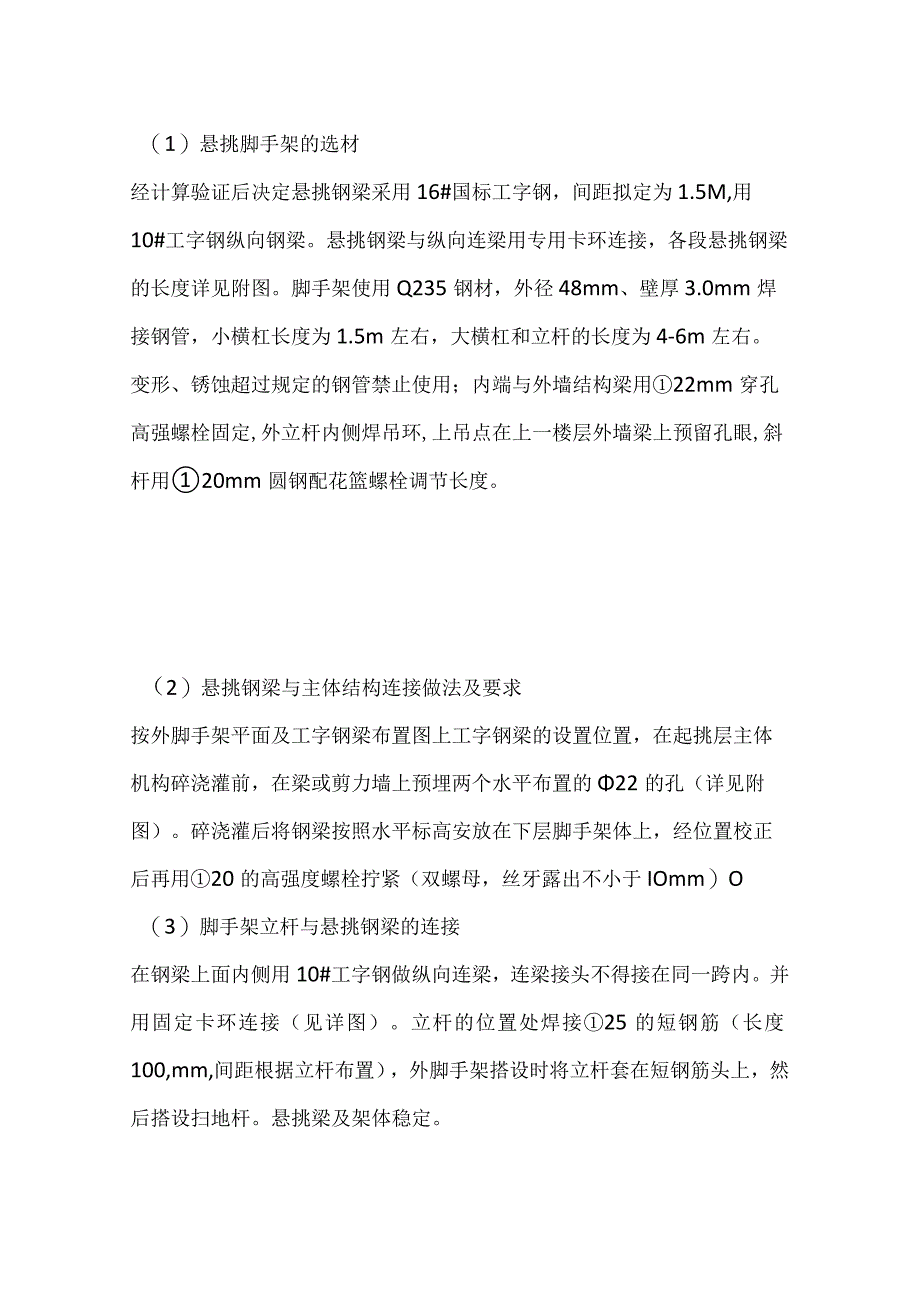

2、机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）：名称数用途量扭力扳1把检查扣件拧紧力度手游标卡1把检查焊接钢管外径和壁厚、外表面锈蚀深尺度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角3.6技术准备施工前应按要求向架子工作好技术交底。人员变动后应重新交底。（1）悬挑脚手架的选材经计算验证后决定悬挑钢梁采用16#国标工字钢，间距拟定为1.5M,用10#工字钢纵向钢梁。悬挑钢梁与纵向连梁用专用卡环连接，各段悬挑钢梁的长度详见附图。脚手架使用Q235钢材，外径48mm、壁厚3

3、.0mm焊接钢管，小横杠长度为1.5m左右，大横杠和立杆的长度为4-6m左右。变形、锈蚀超过规定的钢管禁止使用；内端与外墙结构梁用22mm穿孔高强螺栓固定,外立杆内侧焊吊环,上吊点在上一楼层外墙梁上预留孔眼,斜杆用20mm圆钢配花篮螺栓调节长度。（2）悬挑钢梁与主体结构连接做法及要求按外脚手架平面及工字钢梁布置图上工字钢梁的设置位置，在起挑层主体机构碎浇灌前，在梁或剪力墙上预埋两个水平布置的22的孔（详见附图）。碎浇灌后将钢梁按照水平标高安放在下层脚手架体上，经位置校正后再用20的高强度螺栓拧紧（双螺母，丝牙露出不小于IOmm）O（3）脚手架立杆与悬挑钢梁的连接在钢梁上面内侧用10#工字钢做纵

4、向连梁，连梁接头不得接在同一跨内。并用固定卡环连接（见详图）。立杆的位置处焊接25的短钢筋（长度100,mm,间距根据立杆布置），外脚手架搭设时将立杆套在短钢筋头上，然后搭设扫地杆。悬挑梁及架体稳定。（4）支承悬挑的梁稳定原结构设计的现浇梁、剪力墙，作为支承外悬挑钢梁的强度应符合要求。（5）悬挑钢梁的斜拉经计算悬挑钢梁外侧需设置20圆钢进行斜拉。斜拉的钢筋下端设置在悬挑钢梁的外端立杆内侧处，上端设置在主体结构上，通过预埋在上层主体结构外侧的钢板连接，中间用定加工花篮螺丝预加拉力将斜拉钢筋紧固在外挑钢梁上，每根悬挑钢梁均设置一根钢筋斜拉，钢筋预加拉力紧固。（6）脚手架连墙件本工程外脚手架的连墙件

5、采用预埋16钢筋焊接。采取二步二跨布置。（7）脚手板与防护脚手板本工程外挑脚手架的脚手板均采用冲压型钢板。按照脚手架的宽度垂直于大横杆方向满铺，且采用对接平铺，四角采用L2mm镀锌钢丝固定在大横杆上，外挑钢梁上脚手板及脚手架与主体结构之间的空隙采用木板满铺。（8）防护栏杆外挑脚手架外侧大横杆与脚手板之间按临时防护要求设置二根通长的防护栏杆，防止作业人员附落和冲压型钢板上的物料滚落。第一根防护栏杆自上而下离大横杆0.6米，第二根防护栏杆离大横杆L2米。（9）密目安全网按规定在脚手架的外侧（外排立杆的内侧）设置密目安全网。密目安全网采用1.2mm镀锌钢丝网将网边每隔45cm的环扣间距系牢在脚手管上

6、。（10）马槽安全网外挑脚手架与主体结构之间的空隙（马槽）在主体结构施工时每隔二层马槽用安全网密封荷载：悬挑脚手架的容许施工荷载为3KNm2o悬挑脚手架上不准存放大量材料、过重的设备。严禁使用脚手架堆放砖块砌筑。1：根据悬挑梁平面布置图，我们对各号栋楼现场进行预埋，新型悬挑脚手架预埋件应在内、外侧模板及钢筋布设好后，浇筑混凝土前进行预埋。注：如有超长悬挑梁（杆件长度大于240Omm）,工程项目的悬挑梁布置图中有注明需要增设下支撑杆的，需在悬挑层的下层提前设置下支撑杆的预埋。2：对于悬挑结构（如：阳台），施工单位在预埋前，栋号长或施工员需严格检查悬挑结构的配筋，有没有按施工方案或计算书里的新配筋

7、图来布设钢筋。3：对于悬挑结构（如：阳台）的新配筋布设，不局限于悬挑本层，同时，上拉层的钢筋布设，也必须按施工方案或计算书里的新配筋图来布设钢筋。（注：当上拉杆调节至受力状态后，上拉层的受力是远远大于悬挑层本层的受力）4：如本项目的悬挑梁平面布置图里出现上下孔悬挑梁。针对上下孔的悬挑梁,预埋件为上、下布设,孔中对中间距为:230mmo5：现场预埋时，务必确保同根悬挑梁的两个预埋件在同一个水平线上。（定位器与水平尺我公司均会配备到贵项目现场）。6:本项目首次预埋时，需提前预埋2根*3组，共6根预埋件,以备现场拉拔试验时使用。（1）：此6个预埋件均用18Omm的长预埋件；(2)：预埋后，在混凝土浇

8、筑完8天后，方可做拉拔试验；(3)：做拉拔试验时，我公司提供的计算书内会标示出针对本项目的受拉承载力设计值，当拉拔数据超过设计值时，可停止试验，以免造成结构破坏。(4)：做完拉拔试验后，此6根高强螺杆可周转至上挑使用。新型悬挑承力架安装注意事项1、局部有素性混凝土情况下的正确预埋方法预埋件安装时，必需要将预埋件埋入结构梁、柱、剪力墙的钢筋混凝土内，严禁埋入建筑物的素混凝土内。如果有素混凝土阻碍预埋件安装时，可以适当避开。如果无法避开，则要采取以下措施中的一种：1、采用加长预埋螺栓或螺杆直接安装时，要求预埋螺栓长度垂直伸入梁、柱、剪力墙混凝土内14Omm长；2、在每根工字钢安装位置素混凝土处增加

9、30OmmX300mm钢筋笼，钢筋笼应为II钢筋组成，网格密度100mmX100mm,直径IOmm以上，每个网格交叉点要有钢筋垂直伸入主体构梁、柱、剪力墙内，共计16根，锚固长度按照国家相关规范，钢筋笼中心以预埋件中心为中心，此种加固方法要求钢筋伸入梁、柱、剪力墙的方向和预埋件伸入混凝土的方向平行。如悬挑梁需承受施工电梯进、出料的活动荷载，1230以上的悬挑梁，必须在对应的悬挑梁处增设下支撑杆或采用双拉杆。（下图所示的为1530mm长的悬挑梁）3、梁外侧有飘窗板凸出时，斜拉杆上拉接点的预埋，放置在飘窗板的梁下方。同时，为了安全，脚手架内外立柱间距应适当缩小，由规范上的830mm改为63Ommo

10、4、悬挑梁底座板与建筑结构面的接触，如发生不平整接触或由于出现炸模，导致悬挑梁安装时角度有偏差，需采用特制挂钩垫片进行垫平或调整角度，以确保整体稳定性。5、悬挑梁平面布置图深化过程中，局部出现脚手架立杆落空,现场需临时准备16#工字钢做扁担梁横搁其上，如有此现象，必须将上、下两根悬挑梁采用抱箍或直接焊接固定，确保整体稳定。6、新型悬挑脚手架发至贵项目的材料（悬挑梁、斜拉杆等），均以按悬挑梁平面布置图设计的规格及数量一对一发货，不多不少的。如工程项目有多栋楼采用本工艺，在发货时一辆货车内会同时装上多栋楼的材料。施工单位在安装悬挑梁时，请务必严格按双方确定好的悬挑梁布置图对应的规格进行安装，同时注意保管。严禁随意将成品悬挑梁冲当扁担梁或不按图纸上对应的规格进行安装。以免后面的楼层安装悬挑梁时，规格对不上或数量缺失，导致耗工误时等不必要的麻烦。技术负责人交底人接受人注：本记录一式两份，一份交底单位存，一份接受交底单位存。
