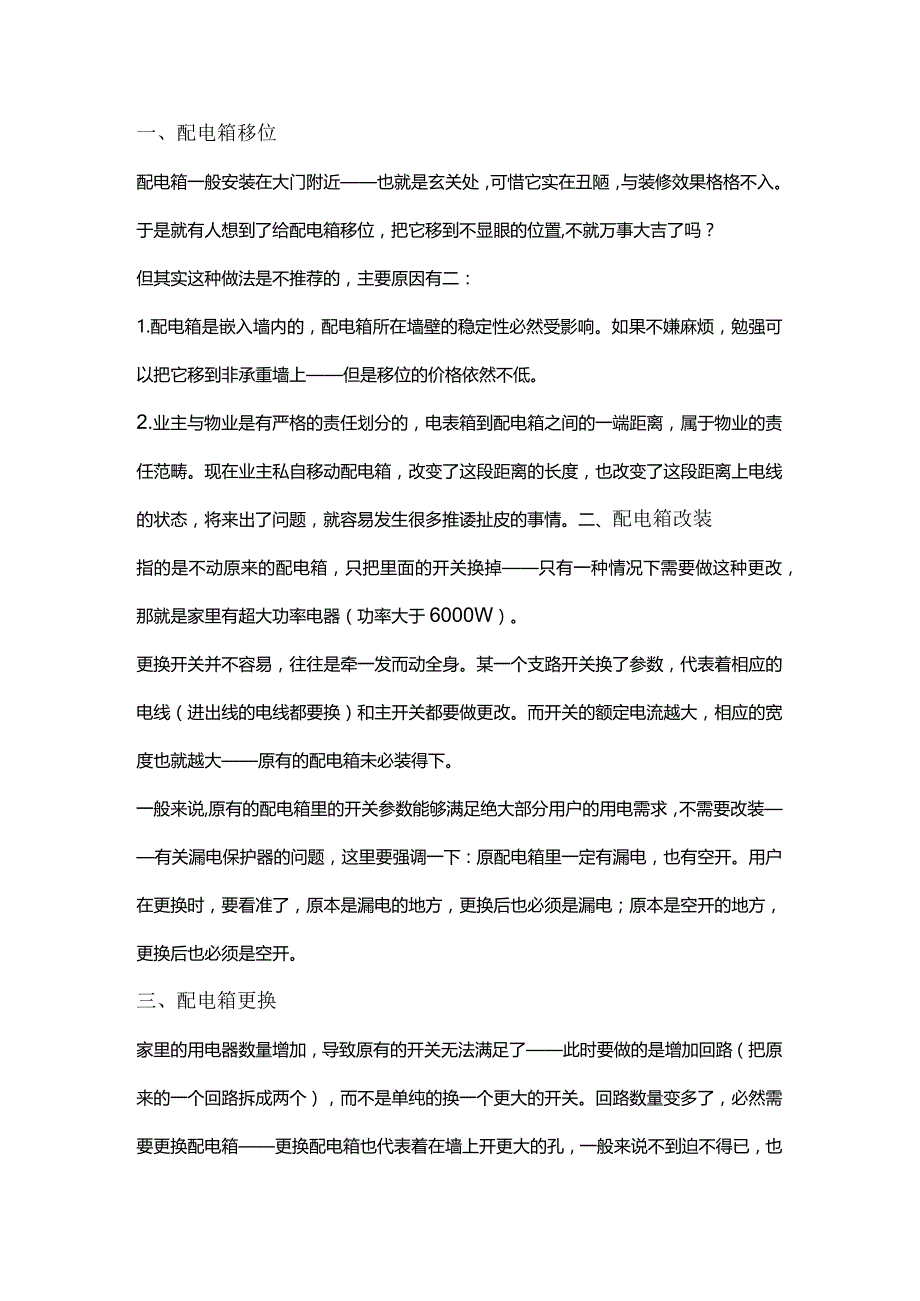

1、一、配电箱移位配电箱一般安装在大门附近也就是玄关处，可惜它实在丑陋，与装修效果格格不入。于是就有人想到了给配电箱移位，把它移到不显眼的位置,不就万事大吉了吗？但其实这种做法是不推荐的，主要原因有二：1.配电箱是嵌入墙内的，配电箱所在墙壁的稳定性必然受影响。如果不嫌麻烦，勉强可以把它移到非承重墙上但是移位的价格依然不低。2.业主与物业是有严格的责任划分的，电表箱到配电箱之间的一端距离，属于物业的责任范畴。现在业主私自移动配电箱，改变了这段距离的长度，也改变了这段距离上电线的状态，将来出了问题，就容易发生很多推诿扯皮的事情。二、配电箱改装指的是不动原来的配电箱，只把里面的开关换掉只有一种情况下需要

2、做这种更改，那就是家里有超大功率电器（功率大于6000W）。更换开关并不容易，往往是牵一发而动全身。某一个支路开关换了参数，代表着相应的电线（进出线的电线都要换）和主开关都要做更改。而开关的额定电流越大，相应的宽度也就越大原有的配电箱未必装得下。一般来说,原有的配电箱里的开关参数能够满足绝大部分用户的用电需求，不需要改装有关漏电保护器的问题，这里要强调一下：原配电箱里一定有漏电，也有空开。用户在更换时，要看准了，原本是漏电的地方，更换后也必须是漏电；原本是空开的地方，更换后也必须是空开。三、配电箱更换家里的用电器数量增加，导致原有的开关无法满足了此时要做的是增加回路（把原来的一个回路拆成两个）

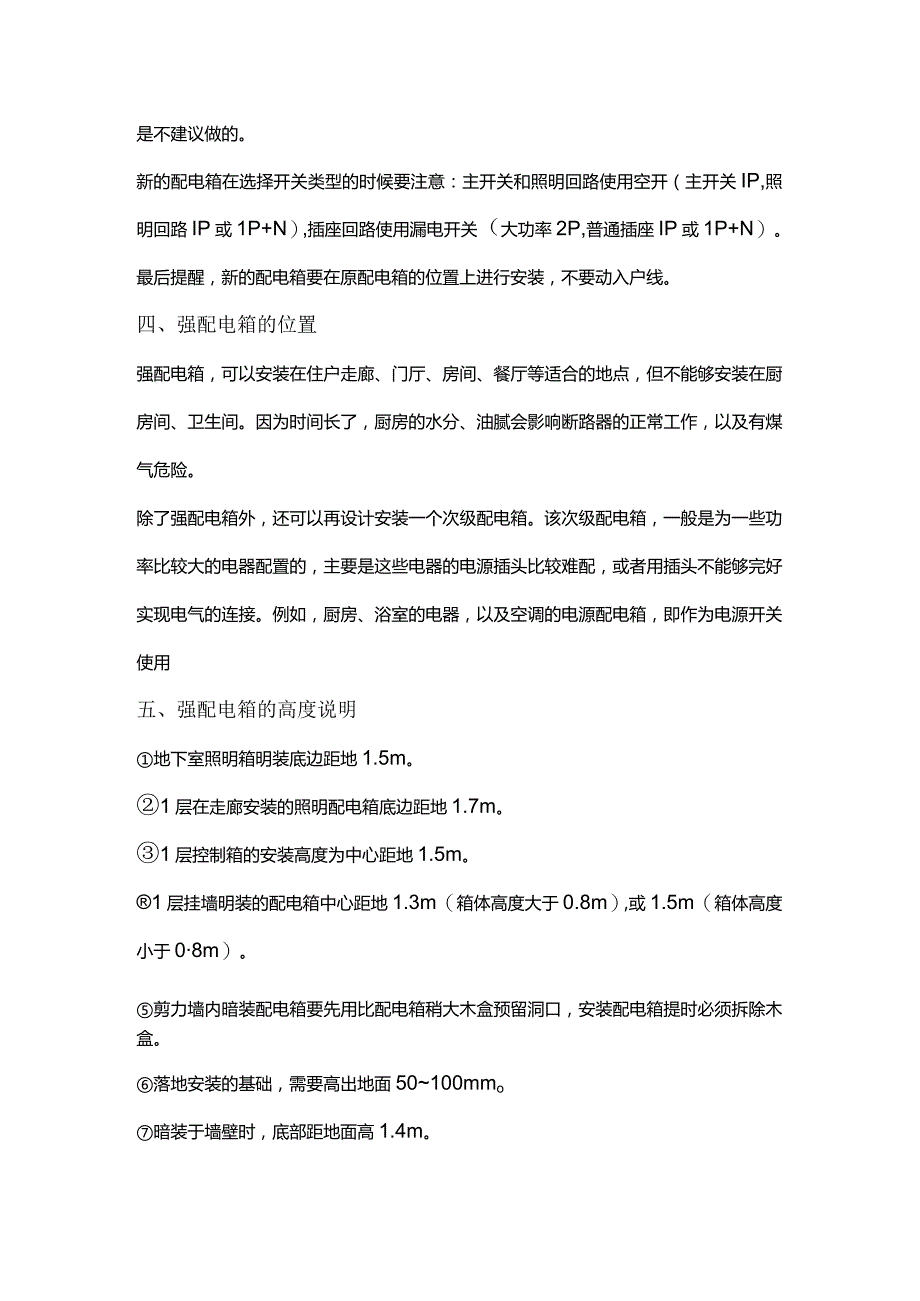

3、，而不是单纯的换一个更大的开关。回路数量变多了，必然需要更换配电箱更换配电箱也代表着在墙上开更大的孔，一般来说不到迫不得已，也是不建议做的。新的配电箱在选择开关类型的时候要注意：主开关和照明回路使用空开（主开关IP,照明回路IP或1P+N）,插座回路使用漏电开关（大功率2P,普通插座IP或1P+N）。最后提醒，新的配电箱要在原配电箱的位置上进行安装，不要动入户线。四、强配电箱的位置强配电箱，可以安装在住户走廊、门厅、房间、餐厅等适合的地点，但不能够安装在厨房间、卫生间。因为时间长了，厨房的水分、油腻会影响断路器的正常工作，以及有煤气危险。除了强配电箱外，还可以再设计安装一个次级配电箱。该次级配

4、电箱，一般是为一些功率比较大的电器配置的，主要是这些电器的电源插头比较难配，或者用插头不能够完好实现电气的连接。例如，厨房、浴室的电器，以及空调的电源配电箱，即作为电源开关使用五、强配电箱的高度说明地下室照明箱明装底边距地1.5m。1层在走廊安装的照明配电箱底边距地1.7m。1层控制箱的安装高度为中心距地1.5m。1层挂墙明装的配电箱中心距地1.3m（箱体高度大于0.8m）,或1.5m（箱体高度小于08m）。剪力墙内暗装配电箱要先用比配电箱稍大木盒预留洞口，安装配电箱提时必须拆除木盒。落地安装的基础，需要高出地面50100mmo暗装于墙壁时，底部距地面高1.4m。明装于墙壁时，底部距地面高1.

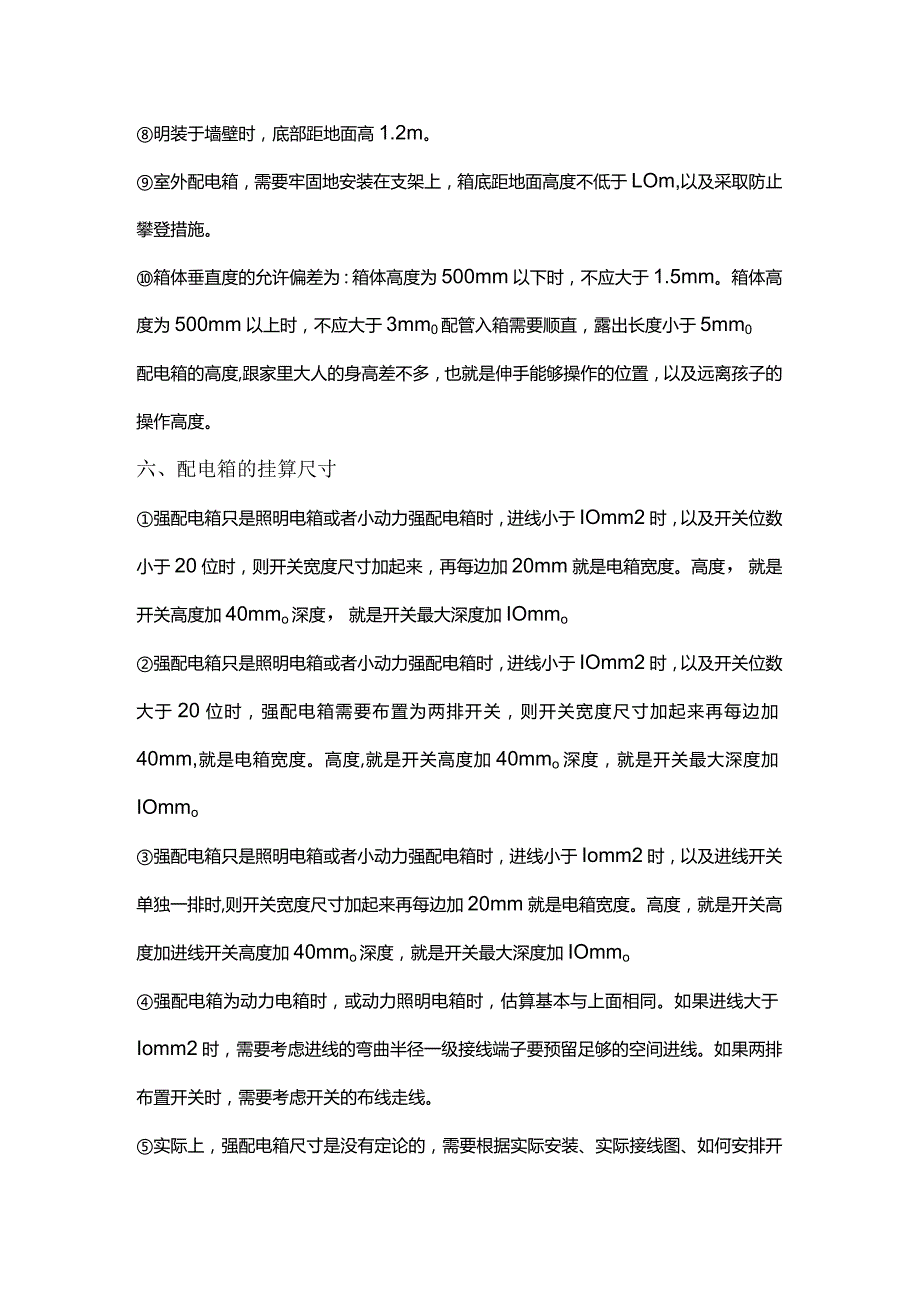

5、2m。室外配电箱，需要牢固地安装在支架上，箱底距地面高度不低于LOm,以及采取防止攀登措施。箱体垂直度的允许偏差为：箱体高度为500mm以下时，不应大于1.5mm。箱体高度为500mm以上时，不应大于3mm0配管入箱需要顺直，露出长度小于5mm0配电箱的高度,跟家里大人的身高差不多，也就是伸手能够操作的位置，以及远离孩子的操作高度。六、配电箱的挂算尺寸强配电箱只是照明电箱或者小动力强配电箱时，进线小于IOmm2时，以及开关位数小于20位时，则开关宽度尺寸加起来，再每边加20mm就是电箱宽度。高度，就是开关高度加40mmo深度，就是开关最大深度加IOmmo强配电箱只是照明电箱或者小动力强配电箱时

6、，进线小于IOmm2时，以及开关位数大于20位时，强配电箱需要布置为两排开关，则开关宽度尺寸加起来再每边加40mm,就是电箱宽度。高度,就是开关高度加40mmo深度，就是开关最大深度加IOmmo强配电箱只是照明电箱或者小动力强配电箱时，进线小于Iomm2时，以及进线开关单独一排时,则开关宽度尺寸加起来再每边加20mm就是电箱宽度。高度，就是开关高度加进线开关高度加40mmo深度，就是开关最大深度加IOmmo强配电箱为动力电箱时，或动力照明电箱时，估算基本与上面相同。如果进线大于Iomm2时，需要考虑进线的弯曲半径一级接线端子要预留足够的空间进线。如果两排布置开关时，需要考虑开关的布线走线。实际

7、上，强配电箱尺寸是没有定论的，需要根据实际安装、实际接线图、如何安排开关、开关走线等来考虑。微型断路器每位宽度大约18mm0PZ系列配电箱有固定尺寸。家用配电箱一般选择PZ30型号。家用配电箱尺寸大小有：110mm160mm8mm150mm170mm8mm200mm210mm9mm230mm240mm9mm280mm280mm9mm280mm370mm9mm280mm420mm9mm280mm460mm9mm470mm210mm9mm470mm370mm9mm470mm420mm9mm580mm370mm9mm390mm630mm9mm七、强配电箱的移位强配电箱的移位，一般需要加一段电缆，用镀

8、银对接管对接，并且采用热缩材料做主绝缘，有的还需要做好防水处理。强配电箱的移位，涉及电源入户线的加长，如果入户线是6mm2,或者IOmm2、16mm25mm2,则需要采用同规格的导线来加长。加长连接处，需要设计接线盒，并且连接操作要符合要求。6mm2的入户线导线连接，一般可以采用双向较接，再用锡焊。也可以采用铜杆、接线耳连接方式。Iomm2、16mm2.25mm2导线连接，一般可以对接管压接。压接完后，需要用2层热缩绝缘套管，最外一层最好用高压热缩管保护。强配电箱的移位线，一般采用暗装最为普遍。八、强配电箱的规格与类型常见型号1.XL-51XL表示动力箱系列产品。2JXF防护箱系列型号JXF表
