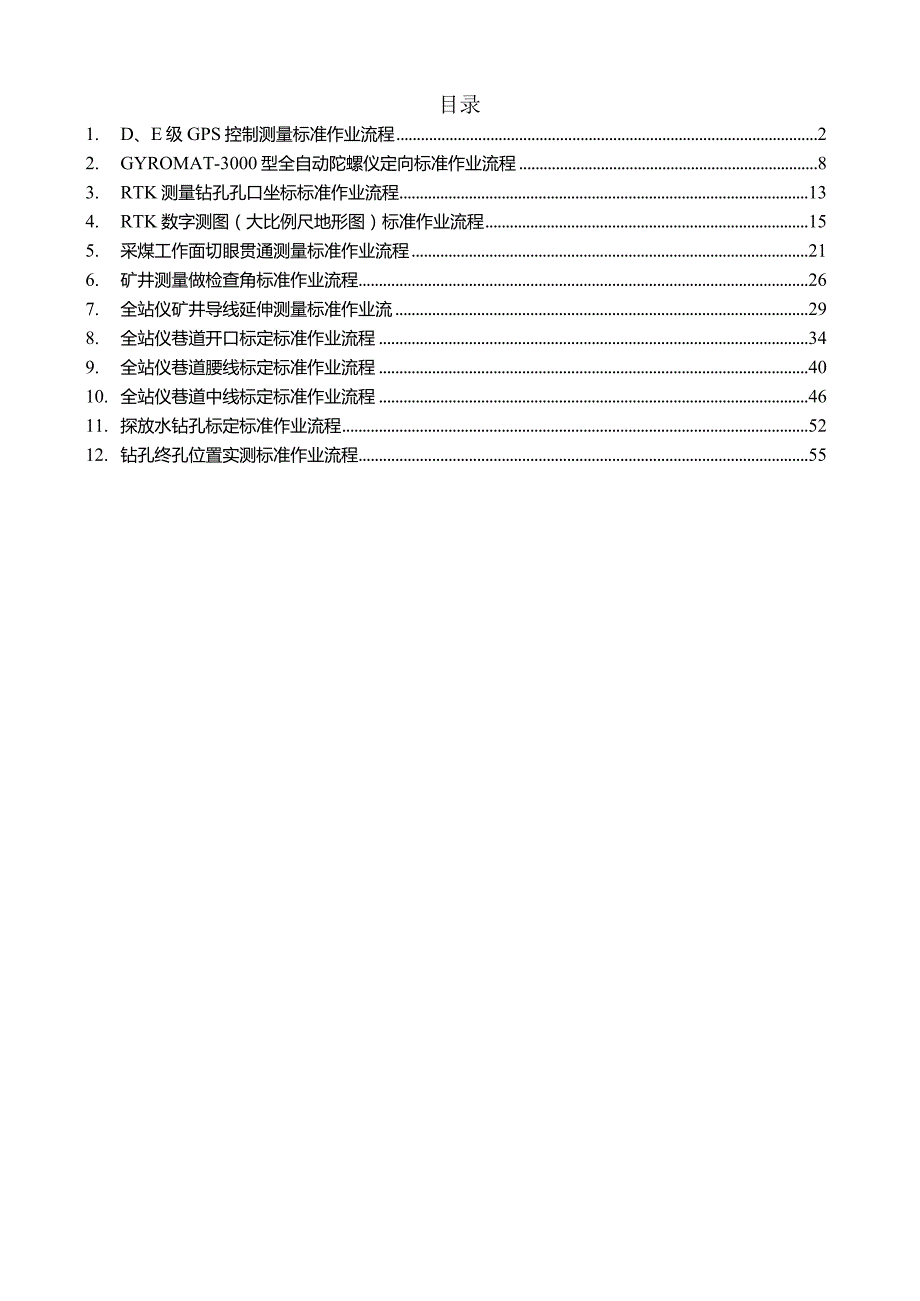

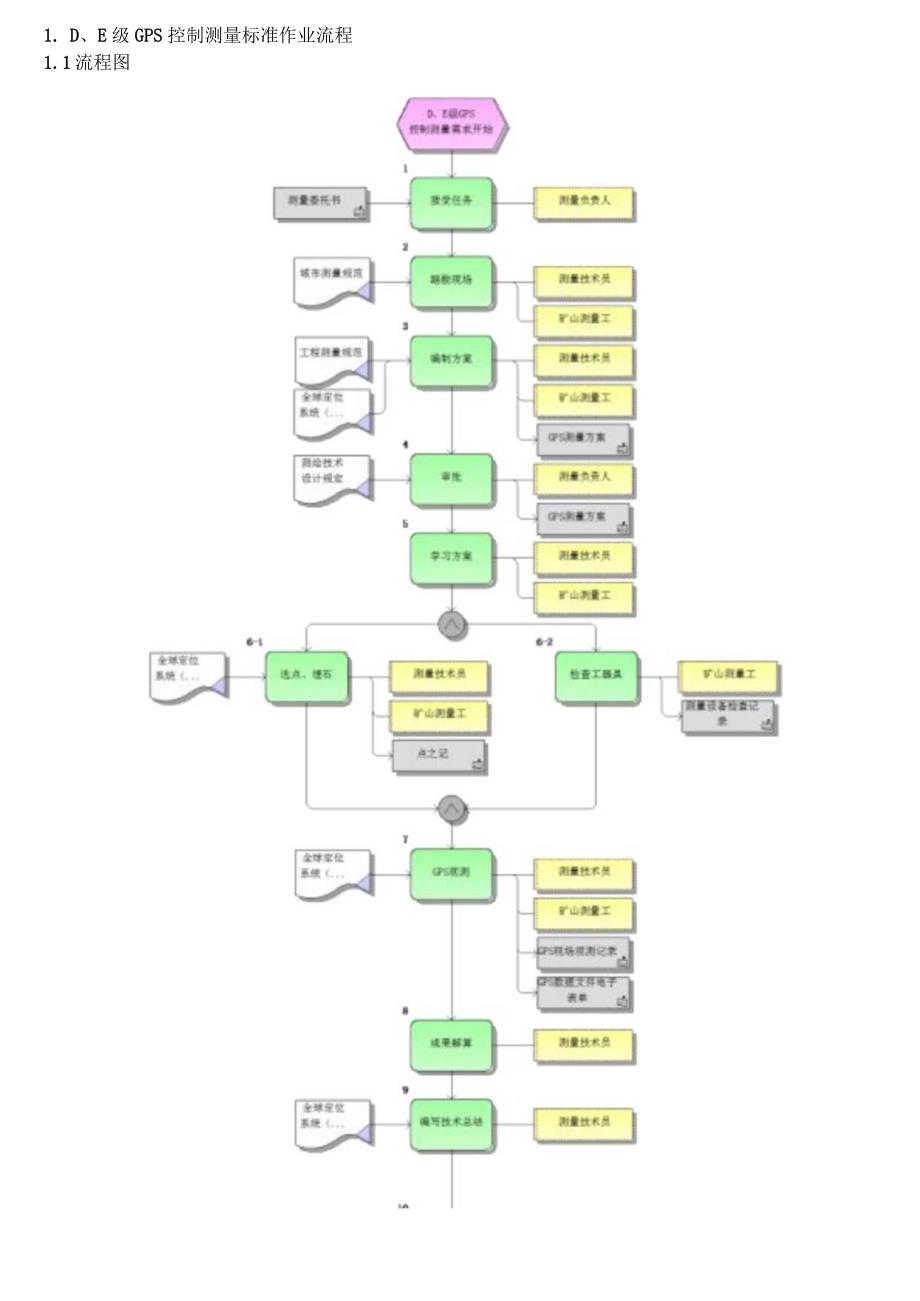

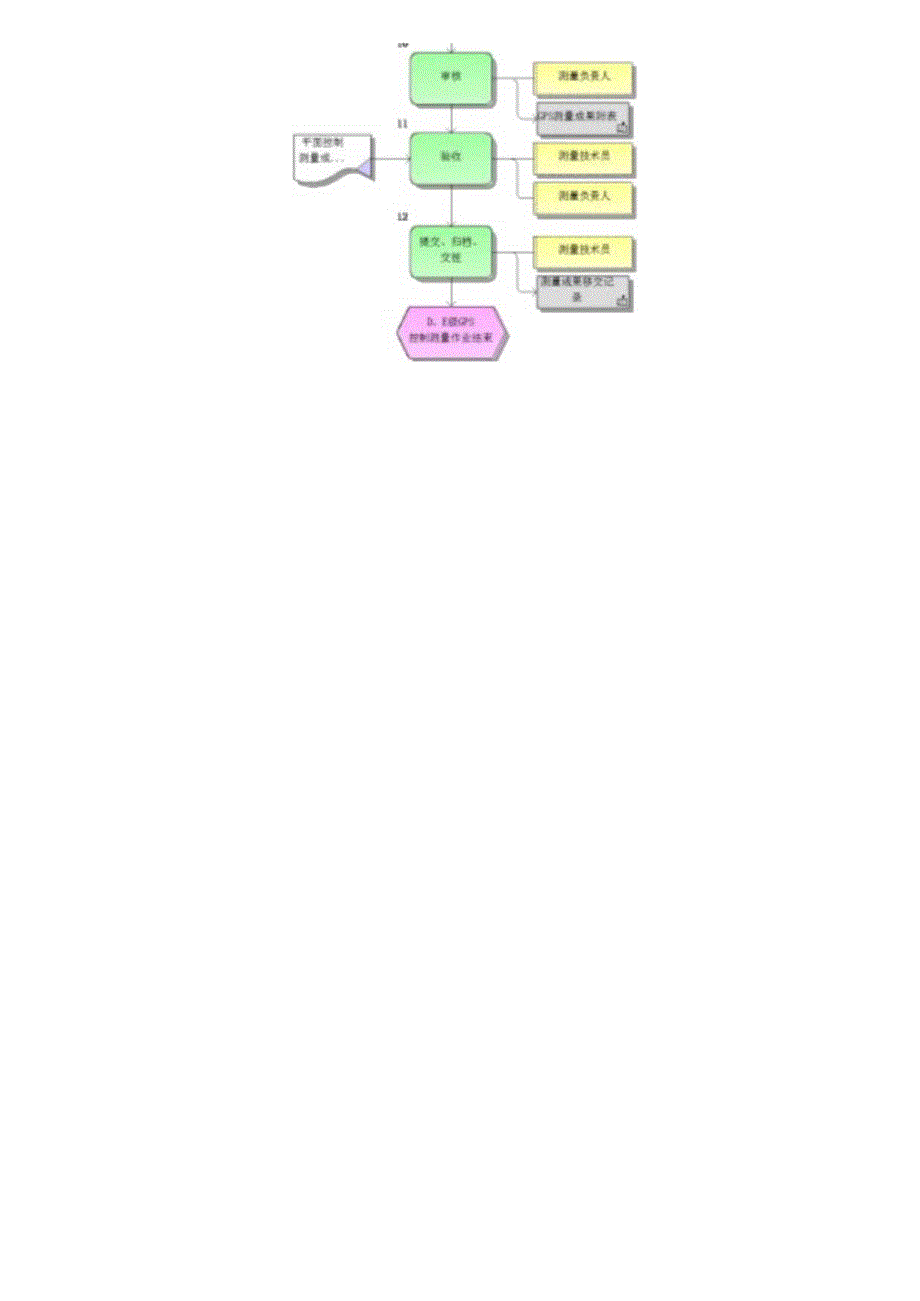

1、目录1. D、E级GPS控制测量标准作业流程22. GYROMAT-3000型全自动陀螺仪定向标准作业流程83. RTK测量钻孔孔口坐标标准作业流程134. RTK数字测图（大比例尺地形图）标准作业流程155. 采煤工作面切眼贯通测量标准作业流程216. 矿井测量做检查角标准作业流程267. 全站仪矿井导线延伸测量标准作业流298. 全站仪巷道开口标定标准作业流程349. 全站仪巷道腰线标定标准作业流程4010. 全站仪巷道中线标定标准作业流程4611. 探放水钻孔标定标准作业流程5212. 钻孔终孔位置实测标准作业流程551. D、E级GPS控制测量标准作业流程1.1 流程图1.2流程概述流

2、程名称D、E级GPS控制测量标准作业流程流程编号流程说明适用范围流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接受任务接收GPS控制测量委托书。明确GPS控制测量的用途、作业时限、地点、控制范围等。测量委托书测量负责人2踏勘现场1）巡查测区基本情况；2）踏勘周边等级控制点。1）要求了解现场地质及地貌情况，选定适合埋石、便于观测的区域；2）确认等级控制点标志完好，附近没有沉陷、滑动的迹象：3）熟悉现场及等级控制点周边道路情况。城市测量规范99版2.2测量技术员；矿山测量工3编制方案1）确定控制测量等级和平面坐标系统、投影带、面等；2）收集测区已有测绘

3、资料，周边高等级控制点成果等，并分析、利用：4）根据控制目的、范围、周边局等级控制点分布情况结合踏勘后了解的情况，合理布设GPS控制网;5）确定接收机、人员数量，施工进度等；6）根据网型特点、交通情况、测量人员及设备数量等制定现场测量方案。D按委托要求采用坐标系统及投影带、面，测区内投影长度变形不大于2.5厘米/千米：2）测绘资料及高等级控制点成果经过验收，有效；3）GpS布网原则要符合工程测量规范的相关要求：4）仪器设备完好，经过年检，接收机数量大于3台；5）现场测量搬站顺序应兼顾成本最小和网型连接等要求。工程测量规范07版第3章、全球定位系统（GPS）测量规范09版第3条GPS测量方案矿山

4、测量工；测量技术员1审批D优化、确定测量方D确保技术设计符合相关规测绘技术设计规GPS测量方案测量负责人案；2）签署审批意见并签字确认。范要求；2）确保技术目标满足委托耍求。定05版5.65学习方案组织作业人员学习测量方案。要求工程开工前对检查人员、作业人员进行技术培训，学习测量方案及有关技术标准、操作规程。测量技术员；矿山测量工6-1选点、埋石1）根据设计点位，结合踏勘后了解的情况现场选点；2）在选定点位上埋设固定标石，并标记点号。选点、埋石标准遵照全球定位系统（GPS）测量规范的要求执行。全球定位系统（GPS）测量规范09版第7、8条点之记矿山测量工；测量技术员6-2检查工器具1）检查仪器

5、电池电量；2）检查GPS接收机的外观及搜星能力，检查仪器数据的存、取功能。电量充沛，工器具完好。测量设备检查记录矿山测量工7GPS观测1）安置天线，量取天线同j;2）接收机开机，进行观测；3）接收机关机：4）一个观测时段结束后，根据测量方案进行迁站；5）完成所有站点的观测任务；6）填写观测记录。D水准泡居中，对中误差不大于1毫米；2）开始、结束各量一次取平均值，仪器高量至天线护圈，两次量取天线高互差小于3毫米；3）确保观测过程中记录灯一直闪烁；4）同时观测有效卫星数大于4颗；5）D级网观测，1个时段为60分钟，E级网为40分钟，每测站至少观测一个时段，二次设站点数不少于总点数的60%；6）观测

6、记录包括：点名、观测人员姓名、仪器高、仪器编号、开关及时间。全球定位系统（GPS）测量规范09版第10条GPS数据文件电子表单；GPS现场观测记录矿山测量工；测量技术员8成果解算1）导出观测数据文件；2）数据文件导入解算软件，更改各站点名、天线类型和天线高；D观测数据文件齐全；2）站点名、天线类型和天线高等录入正确；3）基线解算通过；测量技术员3）解算基线；4）无约束平差：5）约束平差;6）导出平差报告。4）无约束平差通过；5）约束平差通过：6）GPS测量成果的点位中误差满足委托要求；7）成果解算要求对算检核。9编写技术总结编写技术总结，进行技术交底。D说明测区范围与位置，自然地理条件，交通条

7、件等；2）说明任务来源，测区已有测量成果，项目名称，施测目的和基本精度要求；3）说明施测单位，施测起讫时间，测量人员数量，技术状况；4）说明技术依据；5）说明作业仪器类型、精度以及检验和使用情况；6）评价点位观测条件，说明埋石和重合点情况；7）说明联测方法、完成各级点数与补测、重测情况，以及作业中存在的问题；8）说明外业观测数据质量分析与数据检核情况；9）说明数据处理方案、所用软件、星历、起算数据、坐标系统以及无约束平差、约束平差情况；10）说明误差检验及相关参数和平差结果的精度评估等；11）各种附表和附图。全球定位系统（GPS）测量规范09版12.7测量技术员IO审核提交测量负责人审核。1）

8、要求对技术总结报告及成果表等进行审核；2）要求对技术总结报告给出批示。GPS测量成果附表测量负责人11验收1）通知委托方进行成果验收；2）配合委托方进行外业1）成果验收检查内容及方法遵照平面控制测量成果质量检验技术规程的相关规定执平面控制测量成果质量检验技术规程10版第6章测量负责人；测量技术员检查验收；3）配合委托方进行内业检查验收；4）验收不合格的项目需要重新观测或解算。行；2）补测、重测和数据剔除合理：3）验收报告结论明确，签字齐全。12提交、归档、交桩D将验收后的成果提交委托方；2）委托方提供的资料、原始数据、技术总结、成果表、验收报告等副本及电子文件归档保存；3）向委托方技术负责人现

9、场交桩。1）提交成果报告，委托方签字确认；2）归档及时、规范，不遗漏，易检索；3）要有现场交桩记录。测量成果移交记录测量技术员Gnu*GIKBIAt-2.2流程概述流程名称GYR0MT-3000型全自动陀螺仪定向标准作业流程流程编号流程说明适用范围流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1接受任务接收陀螺定向委托书。1）陀螺定向申请条件按规程执行：三大巷（主运、辅运、回风顺槽）间隔1500-2000米实施陀螺定向，大型、特大型贯通工程按终审后的贯通设计要求实施；2）委托书中应说明申请陀螺定向的原因、作业时限、定向边条数、作业地点、作业环境、定向

10、边的导线方位角、两端点的平面坐标、纬度等；3）地面已知坐标方位角的精度要符合煤矿测量规程第50条的规定；4）作业地点要远离震动、强磁场、强噪声、高瓦斯、粉尘、高湿度、高低温的环境；5）委托书审批手续齐全。煤矿测量规程第50、62、77条测量委托书测量负责人2检查工器具1）检查陀螺仪减震装置、仪器箱完好情况；2）检查仪器电池电量充足情况；3）检查设备外观完好情况、轴系转动是否正常、开机通电后有无异常报警；4）检着脚架、测伞、垂球、手持气象站等完好情况。电量充沛，工器具完好。测量设备检查记录测量技术员3检查作业环境1）检查作业地点的环境干扰情况；2）检查作业地点的人为干扰情况。D确保作业地点环境符
