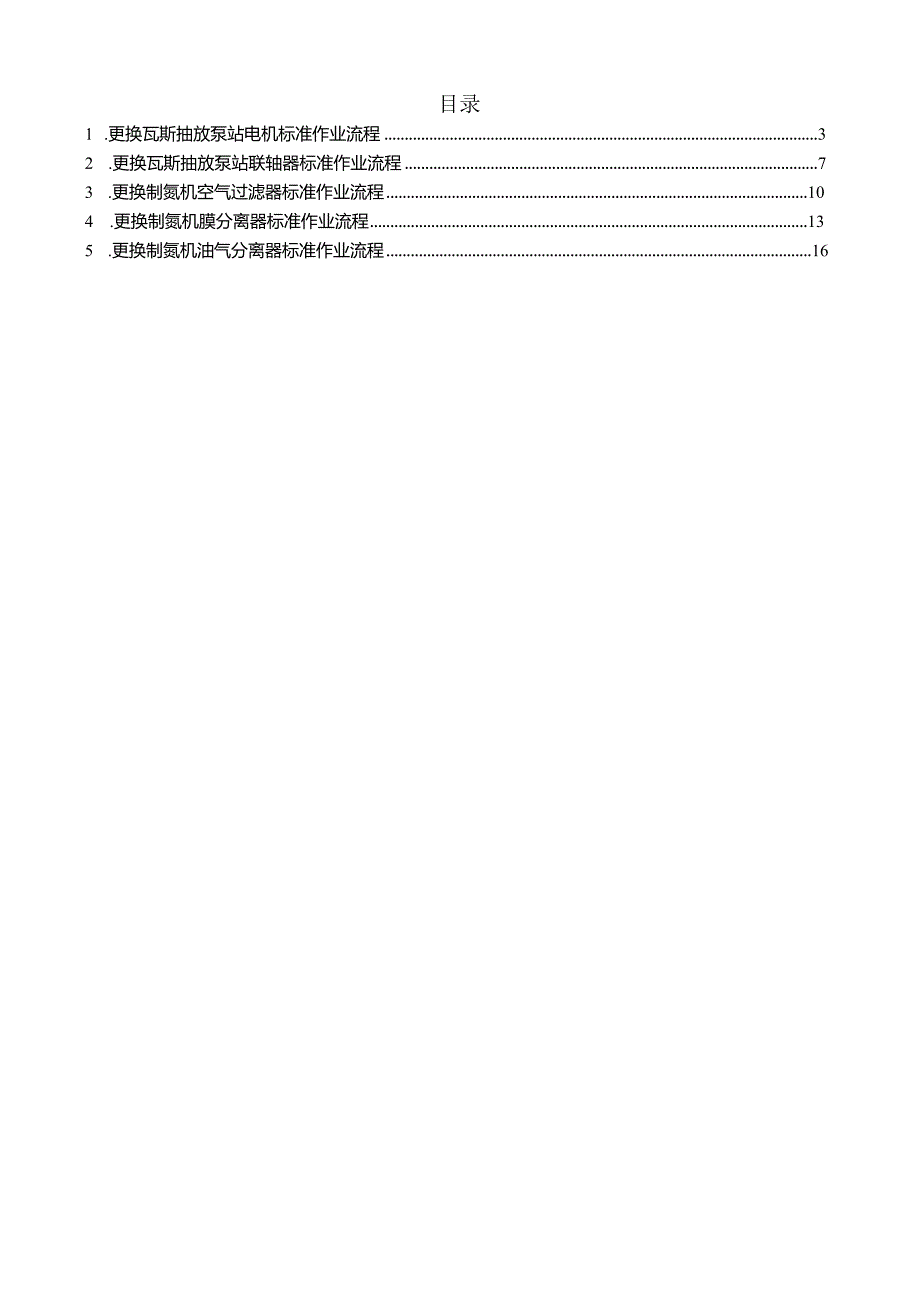

1、煤矿岗位标准作业流程项目流程手册20*年H月目录1 .更换瓦斯抽放泵站电机标准作业流程32 .更换瓦斯抽放泵站联轴器标准作业流程73 .更换制氮机空气过滤器标准作业流程104 .更换制氮机膜分离器标准作业流程135 .更换制氮机油气分离器标准作业流程16丁第建电工4t*XA.H村、毁伸二1_HMiIUlt)JIlrN算更l11g机丁玲工Irw*B安T-ah3IrBJ.理核电机电蜀IT1三三*titnnIC了舞雀修工、I|r4”工ftJ!E冷/Ir#兔!鹿、wLJf工ra”H得M、傅r，惨工写记录r”工住工F”“工FIBiattItlMRft费1.2流程概述流程名称更换瓦斯抽放泵站电机标准作业流

2、程流程编号流程说明适用范围井工矿流程接口1.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工具、材料、配件1）准备3吨手拉葫芦、力矩扳手、螺丝刀、套筒扳手、验电器、万用表、放电线、接地线、棉纱、凡士林等：2）准备配件：对应型号的瓦斯泵电机。1）工具、材料齐全完好符合要求；2）配件规格型号符合要求。矿井维修钳工；矿井维修电工2检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护情况。D通风状况良好；2）有毒有害气体不超限，符合规定要求；3）巷道支护良好，无漏顶、无片帮、无淋水。矿井维修钳工3停机、停电D向矿调度室汇报，同意后停瓦斯泵

3、；2）关闭停泵的进、回气阀门；3）停止需更换电机对应的启动器，隔离手把确认打至零位，挂“有人工作，不准送电”警示牌。1）确认进、回气阀门关闭可罪；2）开关停电、闭锁、上锁、挂牌。煤矿安全规程第一百二十条矿井维修电工误操作或误送电可能导致人员伤害或机器设备损坏。4检测瓦斯浓度检测作业现场瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到1%时，禁止开盖。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未及时发现瓦斯浓度超标，可能造成人员伤亡，发生瓦斯爆炸。5拆卸瓦斯泵旧电机1）打开接线腔上盖，用相应等级的验电器验电、放电，拆下电机电源电缆；1）放电时先接接地端后接放电端；

4、2）电缆线头必须包好，防止进水；矿井维修钳工；矿井维修电工2）将手拉葫芦吊挂在起吊锚索上，吊住电机，拉手拉葫芦处于受力状态；3）打开瓦斯泵联轴器保护罩，拆下联轴器；4）拆卸电机固定螺栓；5）用两台手拉葫芦配合撬杠将电机移出安装位置；6）将旧电机放置合适位置,3）起吊器具固定牢固，起吊点不得使用支护锚杆：4）将螺栓放在专用工具盒内。6安装新电机D清理电机基础表面及对轮杂物；2）用两台手拉葫芦配合撬杠将新电机起吊到安装位置：3）电机对中，调平、找正：4）安装电机固定螺栓；5）安装联轴器及保护罩；1）新电机地面试运转各项参数正常：2）清洁无污物；3）螺栓齐全，紧固力达到规定扭矩。矿井维修钳工；矿井维

5、修电工7连接电机电源线D打开新电机接线腔盖板，穿线、压线；2）检查防爆面、上盖。D接线工艺符合完好标准；2）电机防爆面无锈蚀，防锈油涂抹均匀，防爆性能符合要求。矿井维修电工8清理作业现场清理作业现场卫生，清点工器具。工器具数量齐全，现场干净整洁。矿井维修钳工；矿井维修电工检修完毕后，未清理现场，工具或其它杂物遗漏在设备内，可能造成设备损坏。9检测瓦斯浓度检测作业现场瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未及时发现瓦斯浓度超标，可能造成人员伤亡，发生瓦斯爆炸。10送电、试运转1）解除闭锁，启动器

6、送电；电机转向、温度、震动、声音正常，电流变化在规定范围矿井维修电工；矿井维修钳工2）按照标准流程启动瓦斯泵。内。11停机、停电停止电机对应的启动器。1）确认启动器停电；2）确认隔离手把打至闭锁位置。矿井维修电工；矿井维修钳工12填写记录填写瓦斯泵电机更换记录。填写记录规范。设备检修记录矿井维修电工；矿井维修钳工R落第求开蛤9件*修电工界除防归就MicMa-汇摘、编与记奥累瓦，储放型站*作业馆贩2.2流程概述流程名称更换瓦斯抽放泵站联轴器标准作业流程流程编号流程说明适用范围井工矿流程接口2.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工器具、材料1）准备

7、工具：扳手、螺丝刀、重型套筒一套、拉拔器、铜棒；2）准备配件：联轴器等。D工具齐全、完好；2）配件与设备配套。矿井维修钳工2检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护情况。1）通风状况良好；2）有毒有害气体不超限，符合规定要求；3）巷道支护良好，无淋水、无漏顶、无片帮。矿井维修电工1）作业前未对作业环境进行检查可能造成有害气体中毒、人员伤亡；2）未检查瓦斯浓度或瓦斯超限未及时处理可能造成瓦斯事故。3停机、停电1）泵电机启动器分闸；2）馈电开关断电并闭锁、上锁、挂停电牌。1）电机停止运转；2）断电可靠，闭锁、上锁、挂“有人工作，禁止合闸”警示牌。矿井维修电工未

8、按规定要求停电、闭锁、上锁、挂牌，误操作或误送电导致人员伤害或机器设备损坏。4拆除防护罩D拆除防护罩螺栓；2）取下防护罩。放到合适的位置。矿井维修钳工5拆除旧联轴器1）拆除联轴器连接套两端固定螺栓，取下连接食：2）用拉拔器拆卸联轴器，取下联轴器。将螺栓放入收集盒。矿井维修钳工6安装新联釉器D将联轴器对准键槽用铜棒逐渐砸入；2）连接套两端加垫放入连接位；1）安装到位；2）两端垫合格完好：3）螺栓齐全可靠。矿井维修钳工3）紧固两端固定螺栓。7恢复防护罩安装防护罩，紧固固定螺栓。防护罩固定牢靠。矿井维修钳工8清理现场1）回收旧联轴器；2）清点工具；3）清理现场。D工具无遗漏；2）现场清理干净。矿井维

9、修钳工9检测瓦斯浓度检测瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到1%时，禁止送电。煤矿安全规程第一百七十三、第四百四十二条矿井维修电工未检查瓦斯浓度或检查不到位，造成人员伤亡，发生瓦斯爆炸。10试运转1）馈电摘停电牌、解锁送电；2）启动瓦斯泵。1）确认周围无人；2）联轴器运转正常。矿井维修电工检修完毕后，未清理现场，工具或其它杂物遗漏在设备内试运转时，造成设备损坏。11停机、闭锁1）泵电机启动器分闸；2）馈电开关分闸并闭锁。1）电机停止运转；2）断电可靠，闭锁。矿井维修电工12汇报、填写记录汇报设备运行情况、填写设备检修、运行记亲”汇报工作内容真实，填写记录规范。设

10、备检修记录矿井维修电工第TO-页3.2流程概述流程名称更换制氮机空气过滤器标准作业流程流程编号流程说明适用范围井工矿流程接口3.3标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员危险源及风险1准备工器具1）准备便携式甲烷、M气、一氧化碳检测仪；2）准备管钳、扳手、钳子、专用卡钳、润滑油、棉纱、隔热手套等；3）空气过滤器配件。D工器具齐全、完好；2）配件规格型号配套。矿井维修电工；矿井维修钳工2检查作业环境1）检查作业地点通风及有毒、有害气体情况；2）检查作业地点巷道支护情况。D通风状况良好；2）有毒有害气体不超限，符合规定要求；3）巷道支护良好，无漏顶、无片帮、无淋水。矿井维修

11、钳工3停制氮机D向矿调度室汇报，同意后停制氮机；2）关闭注氮阀门;3）将加载旋钮扳到“卸载”位置，空压机开始泄压，约20秒后，空压机排气压力降至0.4兆帕以下时，按“停止”按纽，停制氮机，隔离手把打到零位；4）开关闭锁、上锁、挂牌。1）停制氮机，要向调度室汇报影响时间及影响范围：2）阀门关闭可靠；3）执行操作规程；4）要悬挂“有人工作，不准送电”警示牌。煤矿安全规程第四百四十二条矿井维修电工误操作或误送电可能导致人员伤害或机器设备损坏。4拆卸空气过滤器1）打开空气过滤器外冗；2）取出空气过滤器滤芯。1）拆下螺栓、弹垫，放于专用盒内：2）取下空气过滤器要保持完好。矿井维修钳工；矿井维修电工5更换

12、新空气过滤器D擦拭安装位置油污、D安装位置清洁，无油污；矿井维修电工；矿灰尘；2）安装新空气过滤器滤芯；3）清洁空气过滤器外壳；4）安装空气过滤器外壳。2）滤芯安装紧固、可靠；3）空气过滤器外壳清洁；4）安装到位，螺栓紧固齐全。井维修钳工6清理作业现场清理作业现场卫生，清点工器具，回收旧配件。工器具数量齐全，现场干净整洁。矿井维修电工；矿井维修钳工检修完毕后，未清理现场，工具或其它杂物遗漏在设备内，可能造成设备损坏。7检测瓦斯浓度检测作业现场瓦斯浓度。使用便携式瓦检仪检查电气设备周围20米范围内瓦斯浓度，达到1%时，禁止送电。煤矿安全规程第一百七十三条、第四百四十二条矿井维修电工未及时发现瓦斯浓度超标，可能造成人员伤亡，发生瓦斯爆炸。S送电制氮机电源送电。矿井维修电工9试运转1）开关解除闭锁，取下警示牌：2）启动制氮机。1）检查制氮装置每个零件完好，保证空压机的出气阀门处于打开状态，注氮管路畅通；2）开机前空压机的操作面板上的手柄在“卸载”
