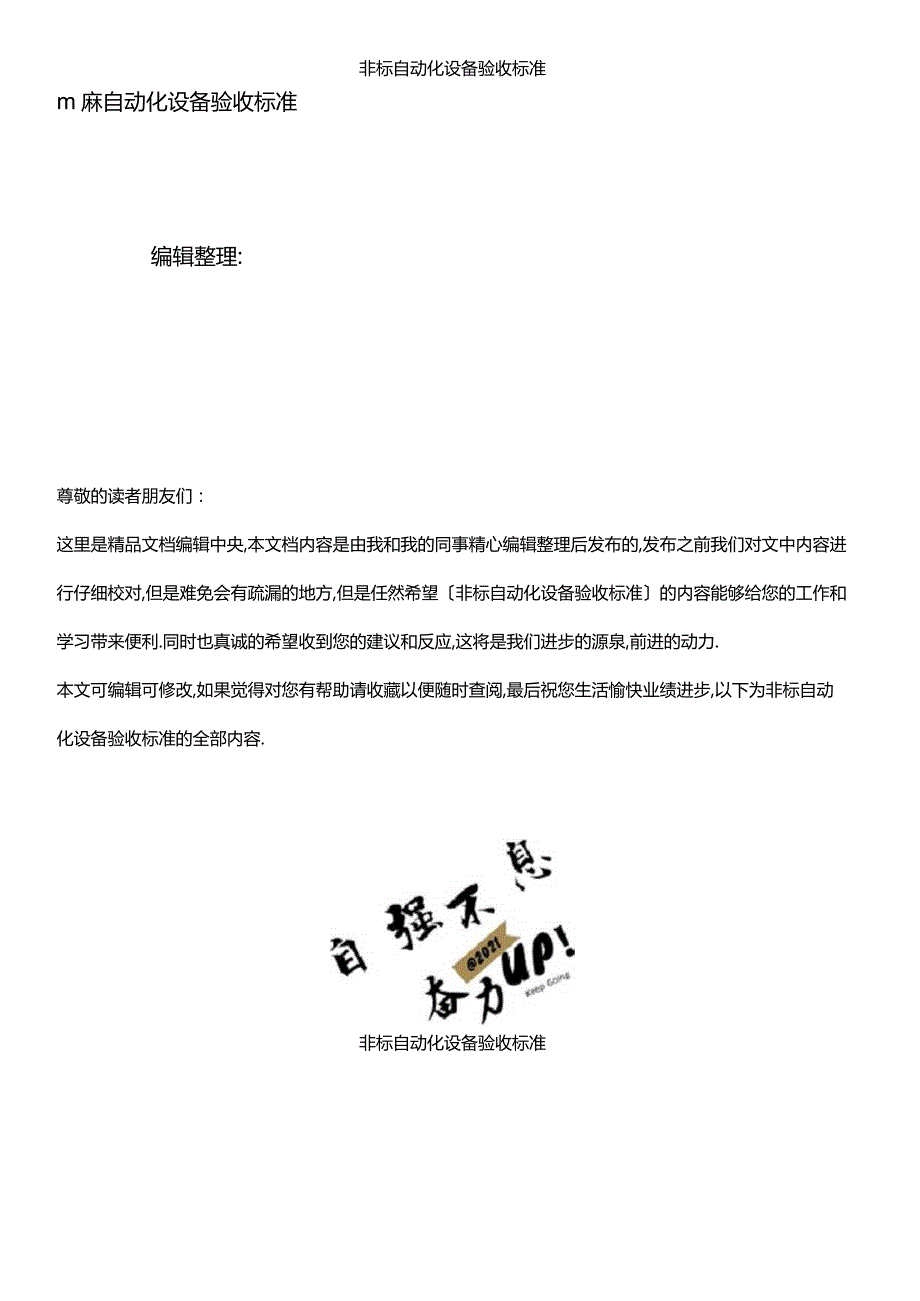

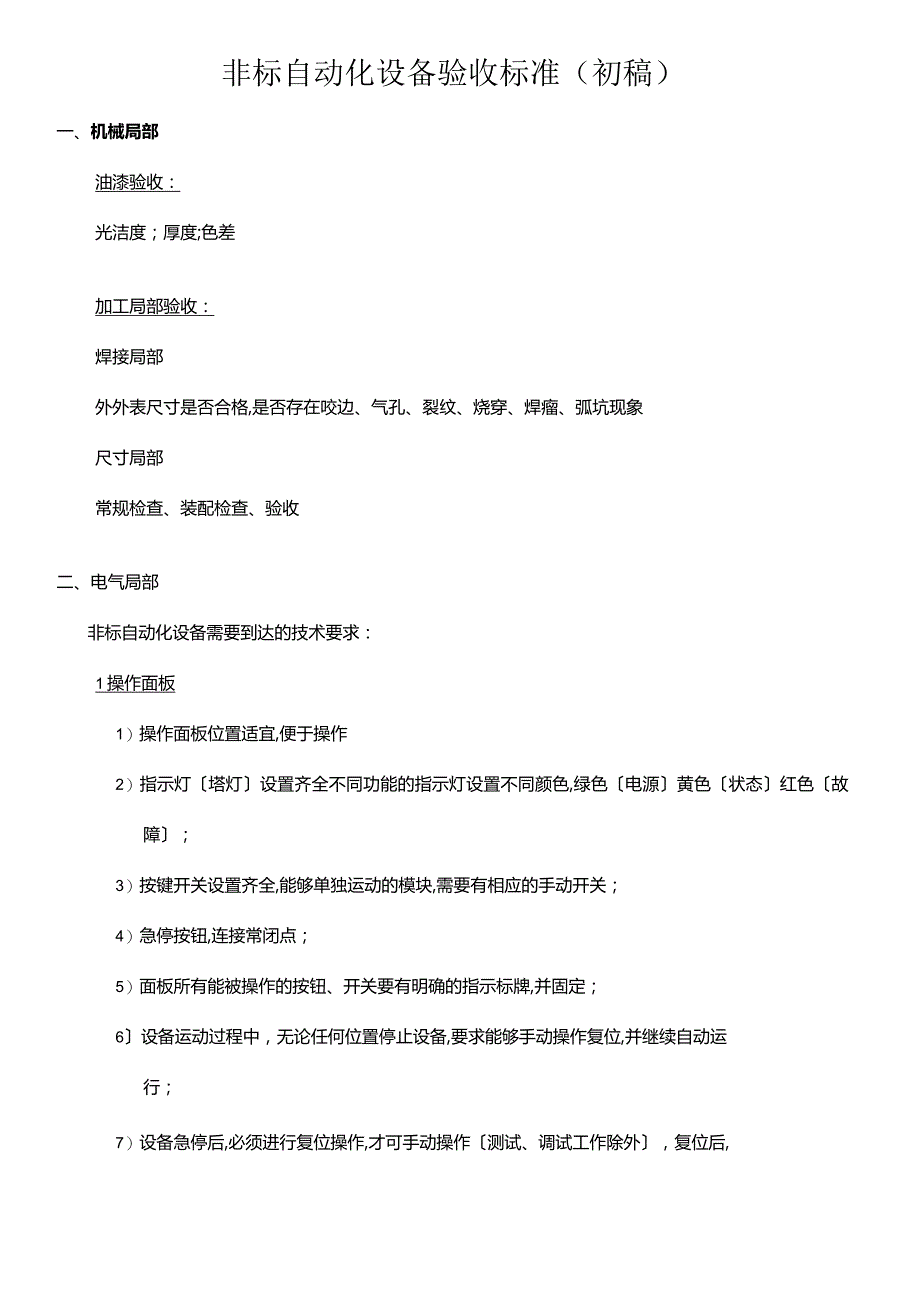

1、非标自动化设备验收标准m麻自动化设备验收标准编辑整理:尊敬的读者朋友们：这里是精品文档编辑中央,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望非标自动化设备验收标准的内容能够给您的工作和学习带来便利.同时也真诚的希望收到您的建议和反应,这将是我们进步的源泉,前进的动力.本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为非标自动化设备验收标准的全部内容.非标自动化设备验收标准非标自动化设备验收标准（初稿）一、机械局部油漆验收：光洁度；厚度;色差加工局部验收：焊接局部外外表尺寸是否合格,

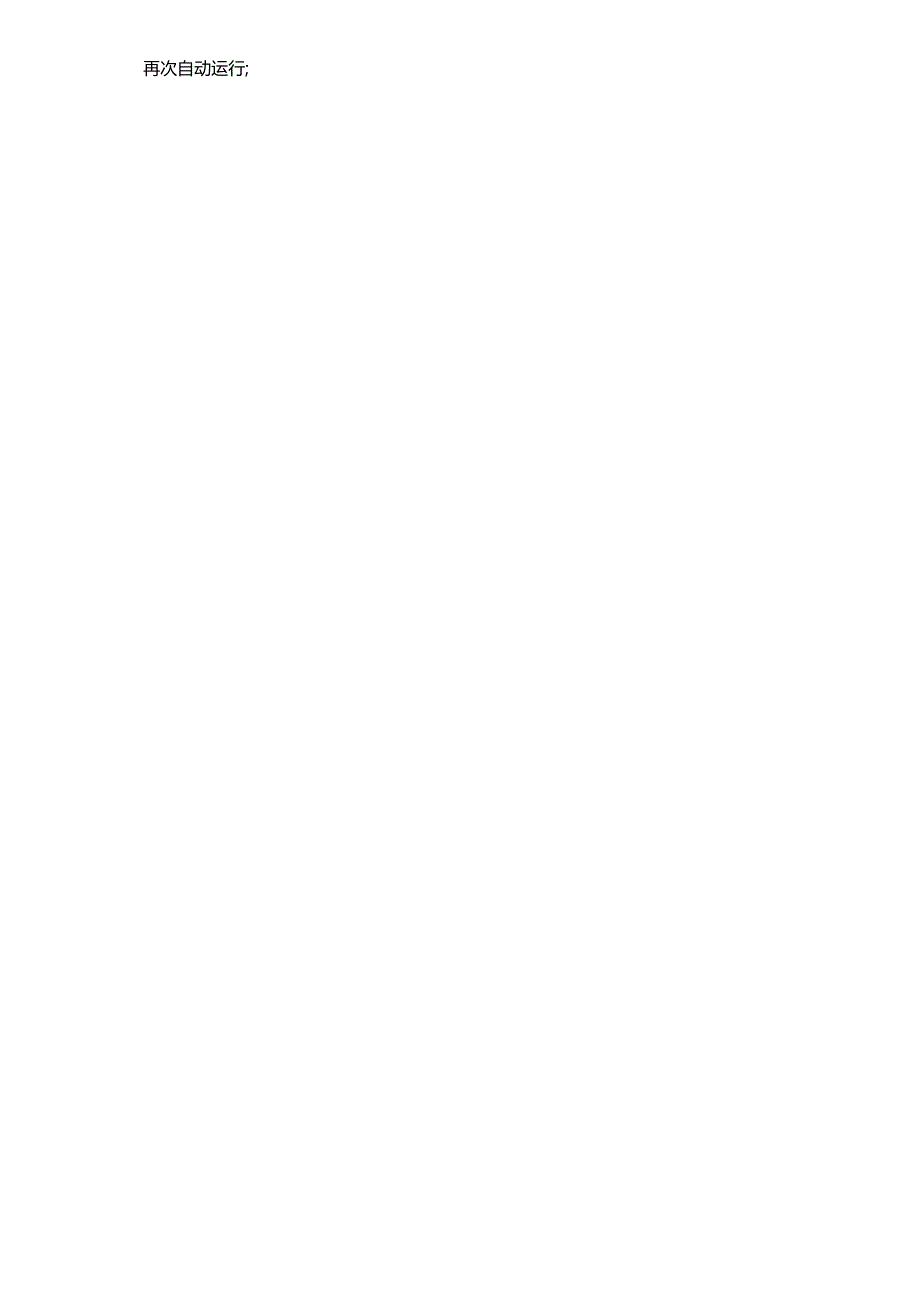

2、是否存在咬边、气孔、裂纹、烧穿、焊瘤、弧坑现象尺寸局部常规检查、装配检查、验收二、电气局部非标自动化设备需要到达的技术要求：1操作面板1）操作面板位置适宜,便于操作2）指示灯塔灯设置齐全不同功能的指示灯设置不同颜色,绿色电源黄色状态红色故障；3）按键开关设置齐全,能够单独运动的模块,需要有相应的手动开关；4）急停按钮,连接常闭点；5）面板所有能被操作的按钮、开关要有明确的指示标牌,并固定；6设备运动过程中，无论任何位置停止设备,要求能够手动操作复位,并继续自动运行；7）设备急停后,必须进行复位操作,才可手动操作测试、调试工作除外，复位后,再次自动运行;非标自动化设备验收标准8）面板需要有固定的

3、存放保护位置,面板的引线要牢固可靠且留有操作余量；9）操作台应布置合理,便于维修、更换；10）移动式操作台必须内置单独接地；11）有其他环境要求的操作台需要做好防尘防水等密封举措.2限制柜1）限制柜标牌、设备型号、电气容量等技术参数；2）限制柜要有电源总开关,安装照明灯；3）有插座,22OVIoA以上的插座根据设备需求；4）柜内各个模块要有标牌并与图纸上的名称一致；5）柜内预留10%安装空余位置；6）接线端子同一端子只允许最多接3根电线；7）接线端子板需预留空余位置；8）备用线需预留10%,并标注线号；9）各个模块固定位置合理,便于拆装；10）电气配线应有标号两端，并与图纸一致；11）运动装置

4、的急停、平安装置的互锁信号,要有硬件继电器触点互锁,不能只有软件互锁；12）电箱接地,对环境有要求的做好防尘等密封举措；13）强弱电必须分开配置或中间隔开.3外围布线1）总电箱和外围连接线采用线槽或纽扣式绝缘布之类连接,不得直接使用电缆；2）所有电线连接必须通过端子板,不允许有点对点的接点；3）电缆、波纹管通过箱体时需使用标准接头,不能直接进出箱体;非标自动化设备验收标准4）线槽内穿线选用适当标准的软线,并预留10%的备用线长度；5）电线接口、转角位置、端子头做适当防护；6）直流、交流线分别布线,地线使用专用黄绿线；7）强弱电走线,线槽要分开,防止交叉.4驱动局部D伺服电机要有旋转方向指示,有

5、相应的过流、过载保护,安装位置要合理,预留拆装位,电机接线盒内要单独接地；2）联轴节外露局部要有保护.5外部电气模块D行程开关,接近开关，电磁阀类开关需要布置合理,便于调试；2）各个模块固定牢固,要有各自的标牌、名称、编号等,与图纸一致,各标牌朝外侧,便于观察.6电源局部1）设备应能适应三相380VAC50HZ的电网环境；2）直流限制电源需要选用开关电源,稳定性高；3）直流负载电源和直流限制电源需要分开设置.7空气设备1）气源局部必须有切断开关；2）设备气路上必须要有主控阀,意外停止时,主控阀可以迅速释放剩余压力,防止二次伤害.8其他1）供电线路、动力线路连接导线用铜线不小于2.5mm,）限制

6、线路不小于15mm2；2）根据要求有防护举措的设备需加装适宜的防护设备；非标自动化设备验收标准3）所有设备需符合国家有关平安规定要求非出口；4）其他未尽事宜按国家相关标准标准执行.三、图纸资料设备需提供如下资料D设备使用、维修、安装调试说明书；2）电气原理图什1，根据协议要求确认是否提供；3）常规斐料：器件清单厂家、型号等、易耗品清单；4）电气图纸要符合国家标准及行业标准标准,要求清楚标准.四、整机运行验收1性能验收1翻开设备并对根底信息、位置进行核验信号灯、压力表、限制面板、工作位置；2测试运动局部工作是否正常,气动局部气缸等、电动局部伺服电机工作是否正常；3检查并测试工作位置装夹合理性.2

7、重复性、负载测试1）装夹工件,进行模拟工作测试101000件；2）测试重复工作中的定位精度,工件完成的是否符合要求,统计合格率；3）连续测试,对工作抗压强度、电流负载、气压强度、油压、运动组件磨合情况进行验收,详细记录、存档,便于查阅、改善；4）连续测试过程中,监控设备易损件,统计磨损频率,便于售后维护.3其他验收D设备是否满足技术协议要求的功能;2）设备结构是否合理,包括但不局限于运动限制时是否互相干预,伺服电机输出是否匹5非标自动化设备验收标准配,结构是否存在刚性风险；3平安性考核,例:忽然断电的情况下,设备所有运动模块能否立即停止运动,防止伤害操作人员；以及设备工作时,人员进入危险区域,有无对应的平安举措.
