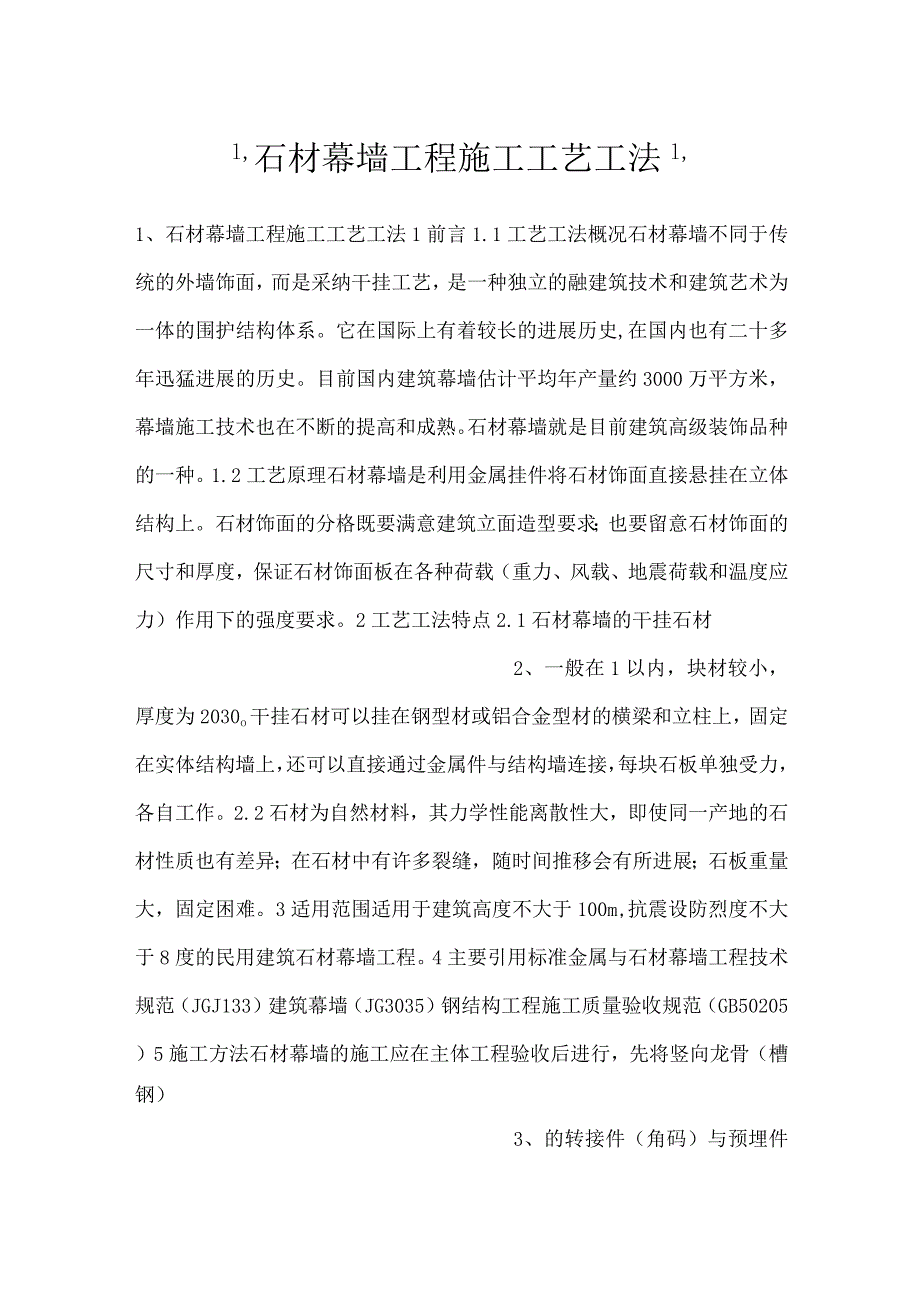

1、l,石材幕墙工程施工工艺工法l,1、石材幕墙工程施工工艺工法1前言1.1工艺工法概况石材幕墙不同于传统的外墙饰面，而是采纳干挂工艺，是一种独立的融建筑技术和建筑艺术为一体的围护结构体系。它在国际上有着较长的进展历史,在国内也有二十多年迅猛进展的历史。目前国内建筑幕墙估计平均年产量约3000万平方米，幕墙施工技术也在不断的提高和成熟。石材幕墙就是目前建筑高级装饰品种的一种。1.2工艺原理石材幕墙是利用金属挂件将石材饰面直接悬挂在立体结构上。石材饰面的分格既要满意建筑立面造型要求；也要留意石材饰面的尺寸和厚度，保证石材饰面板在各种荷载（重力、风载、地震荷载和温度应力）作用下的强度要求。2工艺工法特

2、点2.1石材幕墙的干挂石材2、一般在1以内，块材较小，厚度为2030o干挂石材可以挂在钢型材或铝合金型材的横梁和立柱上，固定在实体结构墙上，还可以直接通过金属件与结构墙连接，每块石板单独受力，各自工作。2.2石材为自然材料，其力学性能离散性大，即使同一产地的石材性质也有差异；在石材中有许多裂缝，随时间推移会有所进展；石板重量大，固定困难。3适用范围适用于建筑高度不大于100m,抗震设防烈度不大于8度的民用建筑石材幕墙工程。4主要引用标准金属与石材幕墙工程技术规范（JGJ133）建筑幕墙（JG3035）钢结构工程施工质量验收规范（GB50205）5施工方法石材幕墙的施工应在主体工程验收后进行，先

3、将竖向龙骨（槽钢）3、的转接件（角码）与预埋件焊接好后，再将竖向钢龙骨（槽钢）与转接件（角码）焊接（或不锈钢螺栓连接），最终横龙骨角钢再与竖向龙骨（槽钢）焊接（或不锈钢螺栓连接），形成框架后，石材面板通过不锈钢（铝矽镁）挂件与横向龙骨不锈钢螺栓连接，调整后固定。6工艺流程及操作要点6.1施工工艺流程石材幕墙施工工艺流程详见图U6.2操作要点6.2.1施工预备1依据设计意图及实际结构尺寸完善分格设计、节点设计，并做出翻样图。2依据翻样图提出加工方案。3进行挂件设计，并做成样品进行承载破坏性试验及疲惫破坏性试验。4依据挂件设计,组织挂件加工。石材幕墙的构件和附件的材料品种、规格、色泽和性能应符合设

4、计要4、求。5搬运、吊装构件时不得碰撞、损坏和污染构件。6构件储存时应依照安装挨次排列位置，放置架应有足够承载力和刚度。在室外储存时应实行爱护措施。7构件安装前应检查制造合格证，不合格的构件不得安装。8石材幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设。预埋件应坚固，位置精确，预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于10,预埋件位置差不应大于20o9测量放线。在结构各转角外下吊垂线，用来确定石材的外轮廓尺寸，对结构突出较大的做局部剔凿处理，以轴线及标高线为基线，弹出板材竖向分格掌握线，再以各层标高线为基准放出板材横向分格掌握线。6.2.5

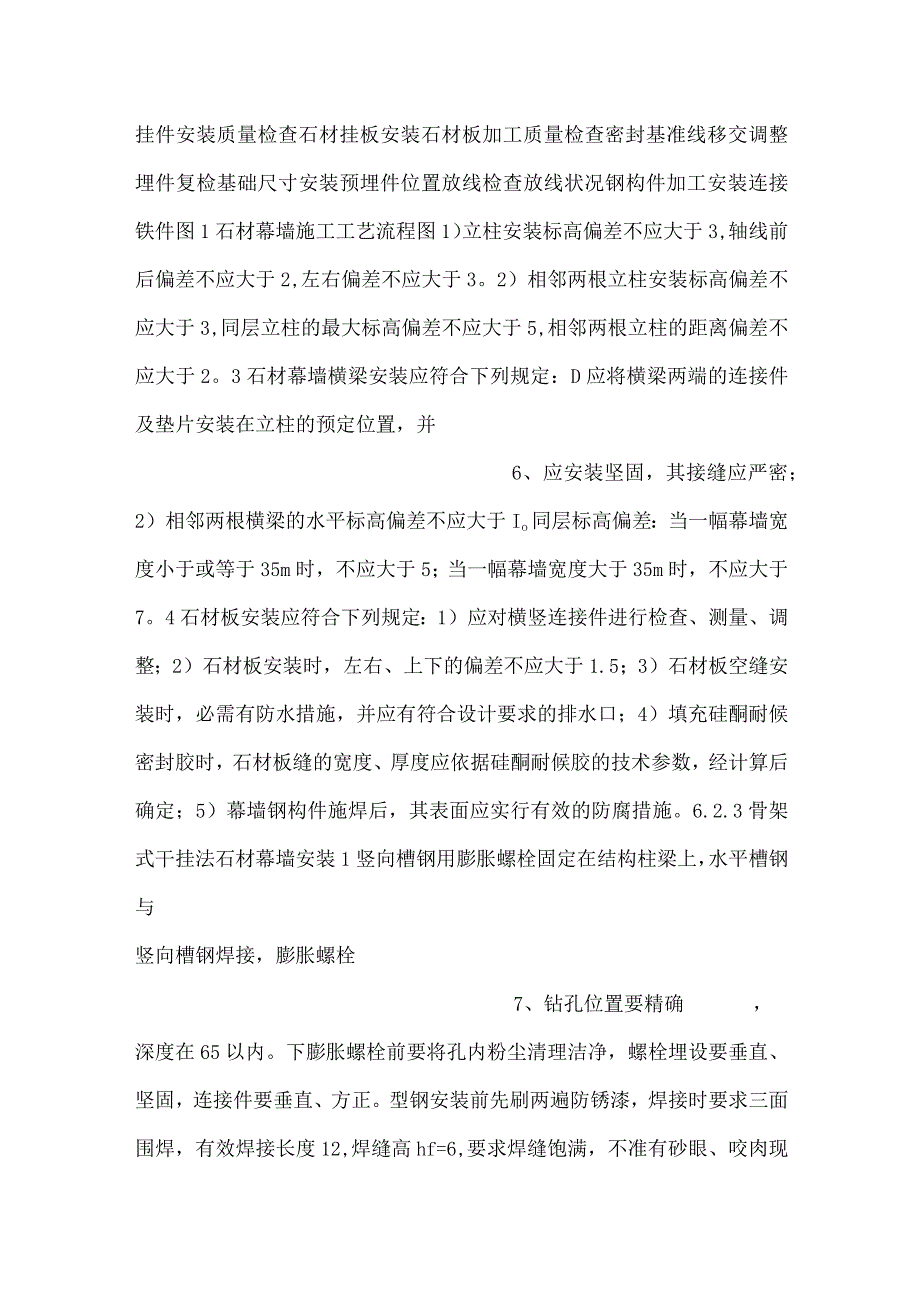

5、、2幕墙安装的基本要求1安装施工测量应与主体结构的测量协作，其误差应准时调整。2石材幕墙立柱的安装应符合下列规定：全部综合检查竣工交付清扫安装骨架质量检查不锈钢挂件安装质量检查石材挂板安装石材板加工质量检查密封基准线移交调整埋件复检基础尺寸安装预埋件位置放线检查放线状况钢构件加工安装连接铁件图1石材幕墙施工工艺流程图1）立柱安装标高偏差不应大于3,轴线前后偏差不应大于2,左右偏差不应大于3。2）相邻两根立柱安装标高偏差不应大于3,同层立柱的最大标高偏差不应大于5,相邻两根立柱的距离偏差不应大于2。3石材幕墙横梁安装应符合下列规定：D应将横梁两端的连接件及垫片安装在立柱的预定位置，并6、应安装坚

6、固，其接缝应严密；2）相邻两根横梁的水平标高偏差不应大于Io同层标高偏差：当一幅幕墙宽度小于或等于35m时，不应大于5；当一幅幕墙宽度大于35m时，不应大于7。4石材板安装应符合下列规定：1）应对横竖连接件进行检查、测量、调整；2）石材板安装时，左右、上下的偏差不应大于1.5；3）石材板空缝安装时，必需有防水措施，并应有符合设计要求的排水口；4）填充硅酮耐候密封胶时，石材板缝的宽度、厚度应依据硅酮耐候胶的技术参数，经计算后确定；5）幕墙钢构件施焊后，其表面应实行有效的防腐措施。6.2.3骨架式干挂法石材幕墙安装1竖向槽钢用膨胀螺栓固定在结构柱梁上，水平槽钢与竖向槽钢焊接，膨胀螺栓7、钻孔位置要

7、精确，深度在65以内。下膨胀螺栓前要将孔内粉尘清理洁净，螺栓埋设要垂直、坚固，连接件要垂直、方正。型钢安装前先刷两遍防锈漆，焊接时要求三面围焊，有效焊接长度12,焊缝高hf=6,要求焊缝饱满，不准有砂眼、咬肉现象。型钢安装完需在焊缝处补涂防锈漆。2进行外保温板施工，同时留出挂件位置以待调整挂件后补齐保温板。3挂线。按大样图要求，用经纬仪测出大角两个面的竖向掌握线，在大角上下两端固定挂线的角钢，用钢丝挂竖向掌握线，并在掌握线的上、下做出标记。4支底层石材托架，放置底层石板，调整并临时固定。5结构钻孔，插入固定螺栓，镶不锈钢固定件。6用嵌缝膏嵌入下层石材上部孔眼，插连接钢针，嵌8、上层石材下孔。7

8、临时固定上层石材，钻孔，插膨胀螺栓，镶不锈钢固定件。图2石材幕墙干挂节点详图6.2.4石材挂板的安装1为了达到外立面的整体效果，要求板材加工精度比较高，要细心选择板材，削减色差。2在板安装前，应依据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后,在建筑物大角处做出上下生根的金属丝垂线，并以此为依据，依据建筑物宽度设置足以满意要求的垂线、水平线，确保槽钢钢骨架安装后处于同一平面上（误差不大于5mm）。3通过室内的50Cm线验证板材水平龙骨及水平线的正确，以此掌握拟安装的板缝水平程度。通过水平线及垂线形成的标准平面标测出结构垂直平面，为结构修补及安装龙骨供应依据。9、4板材钻孔位置应用标定工具

9、自板材露明面返至板中或图中注明的位置。钻孔深度依据不锈钢销钉长度予以掌握。宜采纳双钻同时钻孔，以保证钻孔位置正确。6.2.5密封1密封部位的清扫和干燥，采纳甲苯对密封面进行清扫，清扫时应特殊留意不要让溶液散发到接缝以外的场所，清扫用纱布脏污后应常更换，以保证清扫效果，最终用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥。2贴防护纸胶带：为防止密封材料使用时污染装饰面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带，要留意纸胶带本身的平直。3注胶：注胶应匀称、密实、饱满，同时留意施胶方法，避开铺张。4胶缝修整：注胶后，应将胶缝用小铲沿注胶方向用力施压，10、将多余的胶刮掉，并将胶缝刮成设计

10、外形，使胶缝光滑、流畅。5清除纸胶带：胶缝修整好后，应准时去掉爱护胶带，并留意撕下的胶带不要污染板材表面；准时清理粘在施工表面上的胶痕。6.2.6清扫1整个立面的挂板安装完毕，必需将挂板清理洁净，并经监理检验合格后，方可拆除脚手架。2柱面阳角部位，结构转角部位的石材棱角应有爱护措施，其他协作单位应按规定相应爱护。3防止石材表面的渗透污染。拆改脚手架时，应将石材遮挡，避开碰撞墙面。4对石材表面进行有效爱护，施工后准时清除表面污物，避开腐蚀性咬伤。易于污染或损坏料的木材或其他胶结材料不应与石料表面直接接触。5完工时需要更换有缺陷、断裂或损伤的石料。更换11、工作完成后，应用洁净水或硬毛刷对全部石材

11、表面清洗。直到全部尘土、污染物被除。不能使用钢丝刷、金属刮削器。在清洗过程中应爱护相邻表面免受损伤。在清洗及修补工作完成时，临时爱护措施移去。7劳动力组织以单位面积100O的石材幕墙为例，投入劳动力状况如表L表1劳动力方案表序号工种单位数量备注1焊工人6用于预埋件及龙骨安装2安装石材/1人一个工作日平均安装673打胶工人24架子工人25电工人16普工人/每45个安装及焊工配1名小工8主要机具设备8.1施工机械垂直运输设备（如塔吊、吊篮等）、电焊机等。8.2施工工具钾钉枪、冲击钻、电钻、砂轮切割机、石材切割机、电动角向磨光机、电动螺钉旋具、注胶12、枪、滚轮、螺钉旋具、钳子、力矩扳手、扳手、吊线

12、锤、水平尺、钢卷尺等。9质量掌握9.1易消失的质量问题9.1.1龙骨安装不牢，防锈防腐未做好。9.1.2板缝宽度不匀称，打胶不饱满。9.1.3石材面板存在色差。9.1.4石材幕墙渗漏。9.2保证措施9.2.1要求全体人员娴熟把握石材幕墙的安装工艺和质量要求，加强各工序之间的交接验收，特殊是隐藏工程,未阅历收合格，严禁下道工序施工。现场焊接部位除锈要彻底，然后涂刷防锈漆，厚度符合设计规范要求。严格检查石材幕墙主体结构上的的预埋件和后置埋件的位置、数量及后置埋件的拉拔力是否满意设计要求；检查金属框架立柱与主体结构埋件的连接、立柱与横梁的13、连接、连接件与金属框架的连接、连接件与石材面板的连接是否

13、符合设计要求。9.2.2填缝前应对石材接缝处进行处理，进行表面清洁和清除缝隙中的灰尘。粘结面应干爽，无尘、无油渍。另外，严格掌握填缝厚度，最少须达6mm以上；衬垫材料PE棒必需使用聚乙稀发泡体，压入深度依据填缝深度须匀称全都；填缝时，肯定要在缝两侧的石材上，靠缝粘贴1015mm宽的临时胶带，以防止打胶嵌缝时污染板面，然后用打胶枪填满密封胶。假如发觉密封胶污染板面，必需马上擦净。填缝时，填缝剂必需连续密实饱满。9.2.3在选材时要选用颜色匀称、花纹全都、色差小、没有暗裂，没有崩边和缺角的石材，外观尺寸偏差、表面平整度、光滑度必需符合有关14、规定，四周直线平直，四角垂直，开槽正确无误，有裂缝的板

14、材在加工过程中要赐予剔除,避开不合格板材进入施工现场。9.2.4对易渗漏的部位进行淋水试验,发觉渗漏，马上处理。10平安措施10.1主要平安风险分析10.1.1物体打击。10.1.2高空坠落。10.1.3触电。10.1.4火灾Q10.2保证措施10.2.1防止物体打击的保证措施1严禁随便拆除脚手架上的脚手板或钢管。不在脚手架上堆放杂物，下班后准时清理，并堆放在指定地点。10.2.2防止高空坠落的保证措施1操作人员必需按规范佩戴劳保用品，外架操作，必需正确佩戴平安帽，系好平安带，穿适合作业特点的工作鞋，不得穿凉鞋、拖鞋15、。10.2.3防止触电的保证措施1凡要带入楼内的机械事先必需接受平安检查

15、，合格后方可使用。另外携带电动工具时，必需在作业前先作自我检查。2施工现场严禁使用护套线（或花线），并对使用的电缆定期检查，发觉隐患准时处理。接线拆线必需由专业电工进行操作，严禁私接乱拉电线电缆。10.2.4防止火灾的保证措施1电焊作业时，必需设置接火斗，配置看火人员，各种防火工具必需齐全并随时可用，定期检查修理和更换。11环保措施11.1合理支配作业时间，尽量削减夜间作业，以削减施工时机具噪声污染；避开影响施工现场内或四周居民的休息。11.2完成每项工序后，应准时清理施工后滞留的垃圾，比如胶、胶瓶、胶带纸16、等，保证施工现场的清洁。11.3对于密封材料及清洗溶剂等可能产生有害物质或气体的材

16、料，应作好保管工作，并在挥发过期前使用完毕，以免对环境造成影响。12应用实例12.1工程简介中航一飞院职工活动中心项目位于西安市阎良区润天大道东侧，总建筑面积7082,建筑层数为一层，局部为三层，建筑高度21.0米。建筑结构形式为框架结构。外墙装饰装修采纳幕墙结构（包含玻璃、金属、石材三种幕墙形式）和彩石漆。石材幕墙面积约100Oo12.2施工状况中航一飞院职工活动中心项目石材幕墙工程与主体、装饰装修施工交叉协作，协调作业，自2022年12月1日进场，2022年4月1日全部完成竣工验收，圆满完成幕墙的设计和施工任务。12.3工程结果评价本项目幕墙工程施工过程中，敏捷运用该工艺工法，达到外墙装饰装修与主体施工、室内装修相互协作，使得施工组织得到了优化，达到了工期最短，大大节约了周转材料的租赁费用。观感效果良好，施工质量一次验收合格率100%o12.4建设效果及施工图片图3竣工后外立面效果图图4活动中心南立面主入口效果图10
