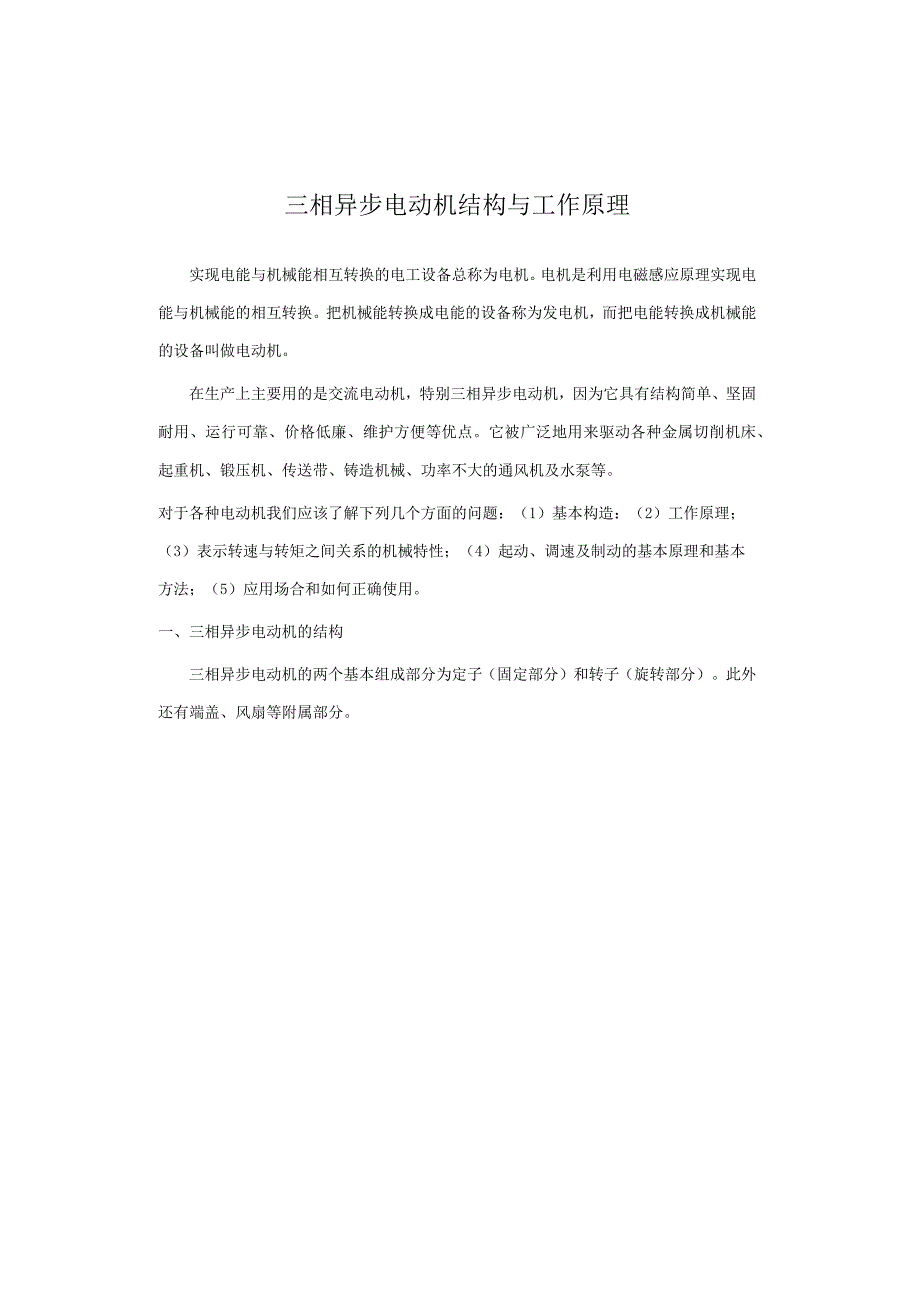

1、三相异步电动机结构与工作原理实现电能与机械能相互转换的电工设备总称为电机。电机是利用电磁感应原理实现电能与机械能的相互转换。把机械能转换成电能的设备称为发电机，而把电能转换成机械能的设备叫做电动机。在生产上主要用的是交流电动机，特别三相异步电动机，因为它具有结构简单、坚固耐用、运行可靠、价格低廉、维护方便等优点。它被广泛地用来驱动各种金属切削机床、起重机、锻压机、传送带、铸造机械、功率不大的通风机及水泵等。对于各种电动机我们应该了解下列几个方面的问题：（1）基本构造：（2）工作原理；（3）表示转速与转矩之间关系的机械特性；（4）起动、调速及制动的基本原理和基本方法；（5）应用场合和如何正确使用

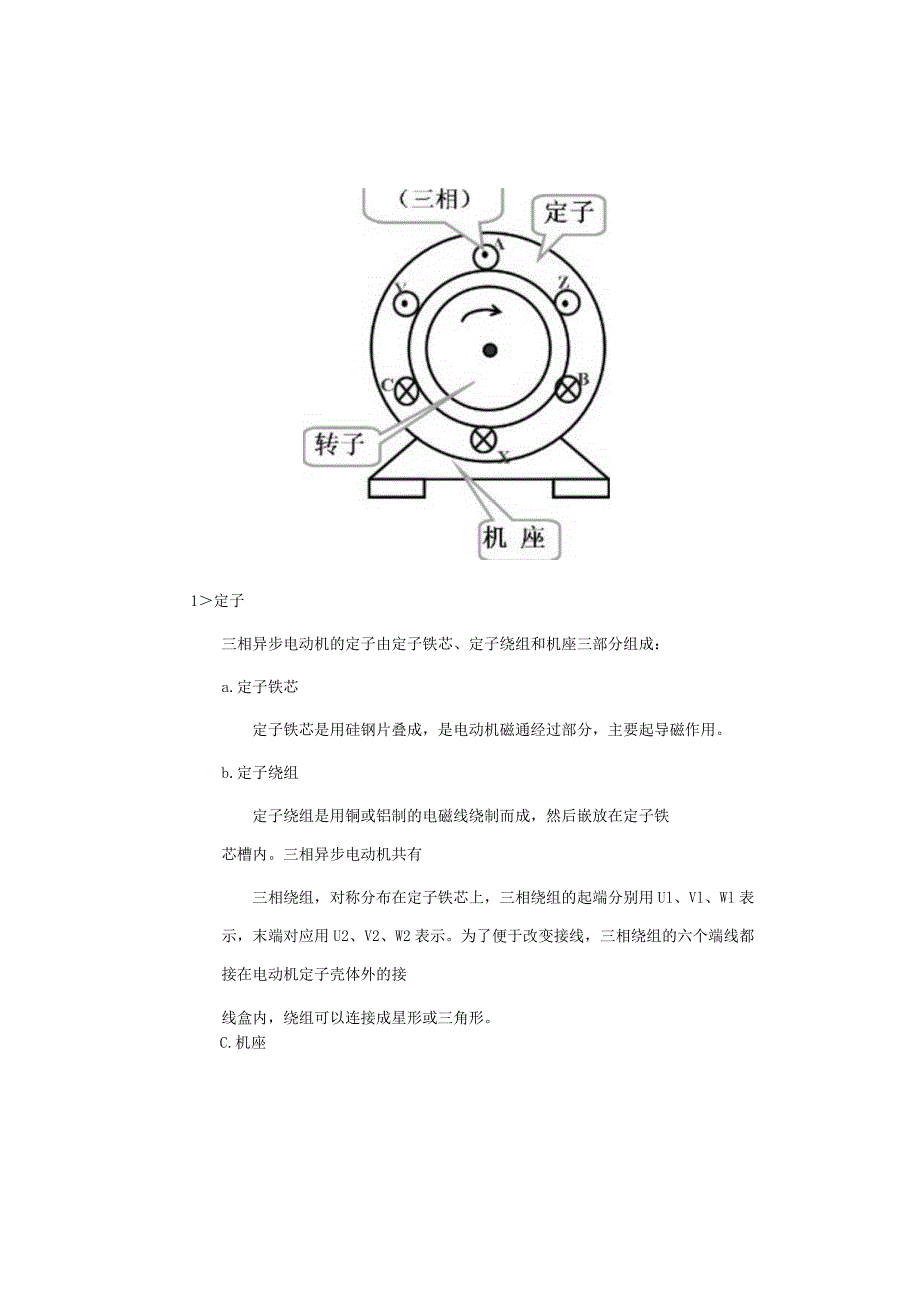

2、。一、三相异步电动机的结构三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。此外还有端盖、风扇等附属部分。1定子三相异步电动机的定子由定子铁芯、定子绕组和机座三部分组成：a.定子铁芯定子铁芯是用硅钢片叠成，是电动机磁通经过部分，主要起导磁作用。b.定子绕组定子绕组是用铜或铝制的电磁线绕制而成，然后嵌放在定子铁芯槽内。三相异步电动机共有三相绕组，对称分布在定子铁芯上，三相绕组的起端分别用Ul、Vl、Wl表示，末端对应用U2、V2、W2表示。为了便于改变接线，三相绕组的六个端线都接在电动机定子壳体外的接线盒内，绕组可以连接成星形或三角形。C.机座机座是用铸铁或铝铸造而成，他的作

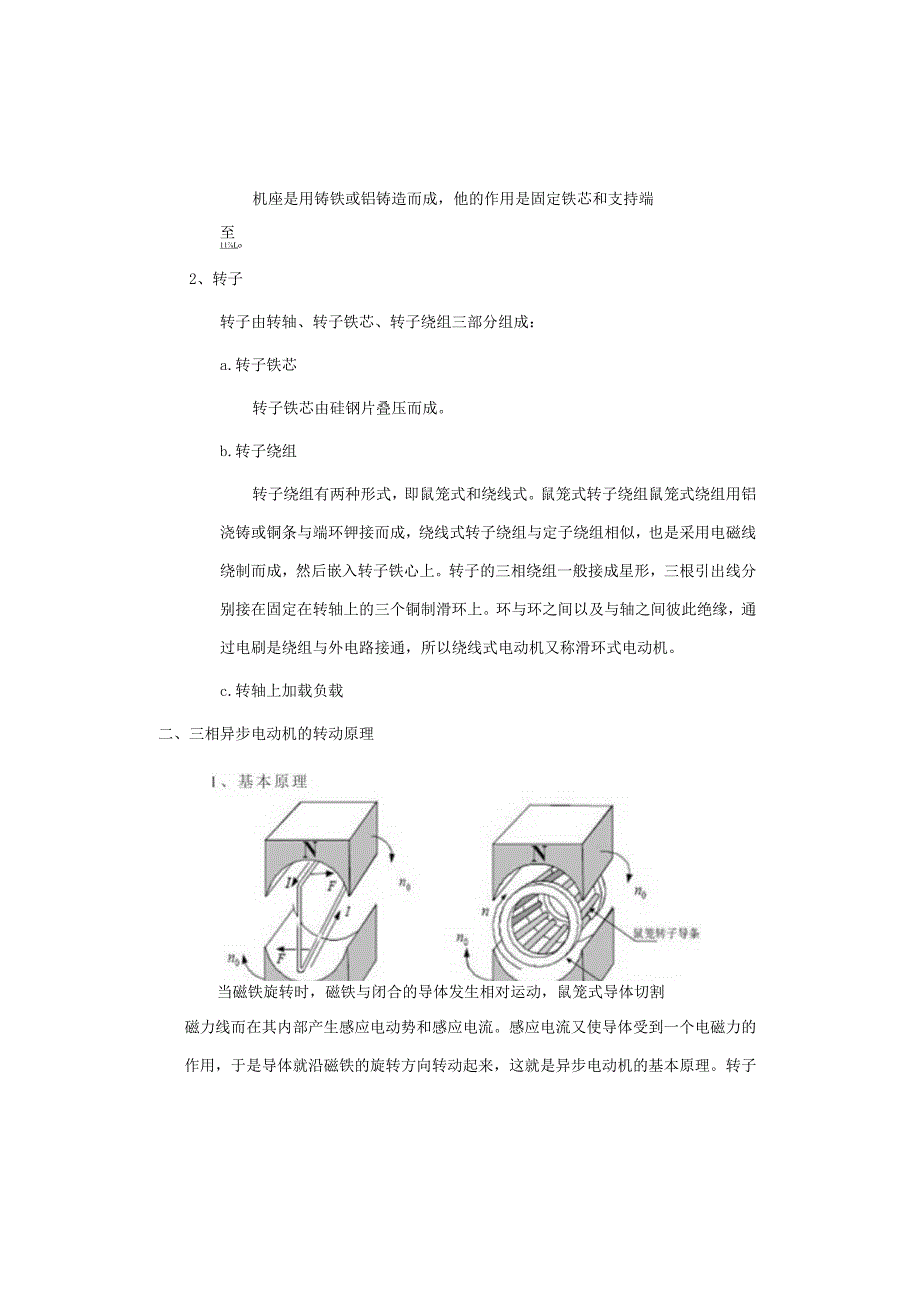

3、用是固定铁芯和支持端至11Lo2、转子转子由转轴、转子铁芯、转子绕组三部分组成：a.转子铁芯转子铁芯由硅钢片叠压而成。b.转子绕组转子绕组有两种形式，即鼠笼式和绕线式。鼠笼式转子绕组鼠笼式绕组用铝浇铸或铜条与端环钾接而成，绕线式转子绕组与定子绕组相似，也是采用电磁线绕制而成，然后嵌入转子铁心上。转子的三相绕组一般接成星形，三根引出线分别接在固定在转轴上的三个铜制滑环上。环与环之间以及与轴之间彼此绝缘，通过电刷是绕组与外电路接通，所以绕线式电动机又称滑环式电动机。c.转轴上加载负载二、三相异步电动机的转动原理当磁铁旋转时，磁铁与闭合的导体发生相对运动，鼠笼式导体切割磁力线而在其内部产生感应电动势和感应电流。感应电流又使导体受到一个电磁力的作用，于是导体就沿磁铁的旋转方向转动起来，这就是异步电动机的基本原理。转子转动的方向和磁极旋转的方向相同，欲使异步电动机旋转，必须有旋转的磁场和闭合的转子绕组。2、三相异步电动机的定子电路与转子电路三相异步电动机中的电磁关系同变压器类似，定子绕组相当于变压器的原绕组，转子绕组（一般是短接的）相当于副绕组。给定子绕组接上三相电源电压，则定子中就有三相电流通过，此三相电流产生旋转磁场，其磁力线通过定子和转子铁心而闭合，这个磁场在转子和定子的每相绕组中都要感应出电动势。
