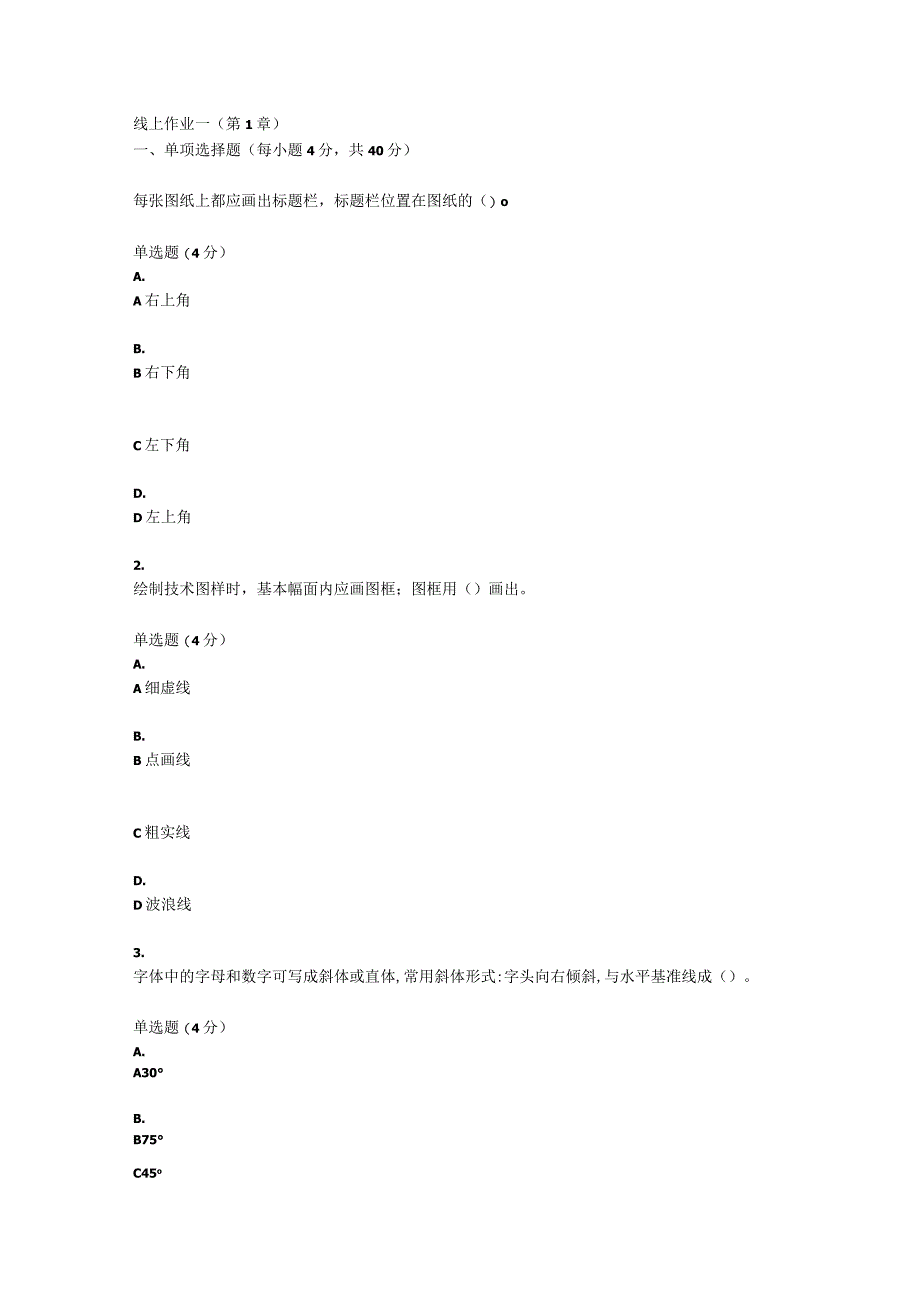

1、线上作业一（第1章）一、单项选择题（每小题4分，共40分）每张图纸上都应画出标题栏，标题栏位置在图纸的（）o单选题（4分）A.A右上角B.B右下角C左下角D.D左上角2.绘制技术图样时，基本幅面内应画图框；图框用（）画出。单选题（4分）A.A细虚线B.B点画线C粗实线D.D波浪线3.字体中的字母和数字可写成斜体或直体,常用斜体形式:字头向右倾斜,与水平基准线成（）。单选题（4分）A.A30B.B75C45oD.D15o4.可见轮廓线用粗实线表示，不可见轮廓线用（）表示。单选题（4分）A.A细虚线B.B点画线C粗实线D.D波浪线5.当直线倾斜于三个投影面时，直线在投影面上的投影（单选题（4分）A

2、.A反映实长B.B为一条直线，长度可能变短，也可能变长C积聚成一个点D.D为一条直线，长度变短6.当直线平行于投影面时，直线在该投影面上的投影（）。单选题（4分）A.A反映实长B.B为一条直线，长度变短C.C积聚成一个点D.D为一条直线，长度可能变短，也可能变长7.图样中的尺寸以（）为单位时，不需标注计量单位的代号（或名称）。单选题（4分）A.AcmB.BmC.CmmD.Dkm8.图样中所标注的尺寸，为该图样所示机件的（）尺寸。单选题（4分）A.A加工B.B下料C.C参考D.D最后完工9.可见轮廓线用粗实线表示，尺寸线和尺寸界限线用（）表示。单选题（4分）A.A细虚线8.B细实线C点画线D.D

3、波浪线10.点M的V面投影与H面投影的连线垂直于OX轴，即（）.单选题（4分）A.A0m,10B.Bmm,10XCmmOXD.Dmm011.二、多项选择题（每小题4分，共20分）已知两点坐标，点A（30,25,10）和点B（20,15,20）,判断两点相对位置。点A在点B的（多选题（4分）A.A左方B.B前方C上方D.D下方E.E后方12.下列关于标注尺寸的说法正确的是（）。多选题（4分）A.A机件的真实大小应以图样上所注的尺寸数值为依据B.B机件的真实大小与图形的大小及绘图的准确度无关C.C标注尺寸时，应尽可能使用符号和缩写词D.D对机件的每一尺寸，一般只标注一次E.E尺寸应标注在反映该结构

4、最清晰的图形上13.下列投影图中，表示为投影面垂直线的投影图是（)o多选题（4分）A.AB.BC.CD.E.E14.下列平面投影图中，一个投影面内的投影反映实形的投影图是（）多选题（4分）A.AB.BC.CD.DE.E15.下列平面投影图中,表示为投影面垂直面的投影图是（）多选题（4分）A.AB.BC.CD.D16.三、判断题（每小题4分，共40分）字体的号数即字体高度h的亳米数，图样字体中汉字应按要求书写。判断题（4分）A对B.错17.点画线和双点画线的首末两端应是线段而不是短画。判断题（4分）A对B.错18.标注线性尺寸时，除了要求尺寸线必须与所标注的线段平行外，当同时有多个平行尺寸时,还

5、应使小尺寸放在大尺寸的外面。判断题（4分）A对B.错19.平面图形中的尺寸，按其作用可分为定形尺寸和定位尺寸。判断题（4分）A.对B.错20.采用中心投影法绘制的图样直观性强，符合人的视觉映像，因此在化工图样中常被采用。判断题（4分）A对B.错21.在平行投影法中，根据投射线相对投影面是否垂直，可分为正投影法和斜投影法。判断题（4分）A.对B.错22.从三视图之间的对应关系可看出，主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。判断题（4分）A对B.错23.必须要有直线的三个投影，才能确定直线的空间位置。判断题（4分）A对B.错24.同一图样中，同类图线的宽度可以不一致。判断题（4分）A

6、对B.错25.分析下图可知，P是水平面，Q、R分别是侧平面。判断题（4分）A对B.错交卷返回测试线上作业二（第2章，第3章）答题版本2022.10.3016:42试卷得分1001.一、单项选择题（每小题4分，共40分）已知一立体的轴测图，按箭头所指方向,正确的视图是（）o单选题（4分）4分A.AB.CD.D2.已知一立体的轴测图，按箭头所指方向,正确的视图是（）。ABCD单选题（4分）4分A.AB.BCD.D3.己知立体的两个投影，关于它的侧面投影图画得正确的是（）。单选题（4分）4分A.AB.BCD.D4.已知立体的两个投影，关于它的侧面投影画得正确的是（）。单选题（4分）4分A.AB.CD

7、.D5.己知某位学员画了四个立体的三视图，正确的一组是（）组。单选题（4分）4分A.AB.CD.D6. 局部视图由于所表达的只是机件某一部分的形状，故需要画出断裂边界，其断裂边界用（）表示。单选题（4分）4分A.细实线B.波浪线点画线D.虚线7.画剖视图时，在剖视图的（）用字母标注剖视图的名称“XX”。单选题（4分）4分A.上方B.下方左方D.右方8.制图标准规定:金属材料的剖面符号画成平行细实线，向左或向右倾斜均可，同一金属零件在各个剖视图中的所有剖面线，其（）。单选题（4分）4分A.倾斜方向和间隔不能一致B.倾斜方向必须一致，间隔可以不一致倾斜方向和间隔要一致D.倾斜方向可以不同、间隔必须

8、一致9.用剖切平面完全地剖开机件所得的剖视图称为（）。单选题（4分）4分A.断面图B.半剖视图局部剖视图D.全剖视图10.在画半剖视图时，半个视图与半个剖视图以（）为界。单选题（4分）4分A.细实线B.波浪线虚线D.细点画线11.二、多项选择题（每小题4分，共20分）组合体的视图表达了机件的形状，而机件的大小则要由视图上所标注的尺寸来确定。组合体的尺寸分为（）o多选题（4分）4分A.线性尺寸B.定形尺寸定位尺寸D.总体尺寸E.曲线尺寸12.己知立体的主、俯两个视图，与之相对应的立体图是（）。多选题（4分）4分A.AB.BCD.DE.E13.按照剖切区域多少，剖视图分为（）o多选题（4分）4分A

9、.全剖视图B.旋转剖视图阶梯剖视图D.局部剖视图E.半剖视图14.按断面图绘制的位置，断面图分为（）.多选题（4分）4分A.旋转断面图B.移出断面图斜剖断面图D.全剖断面图E.重合断面图15.如图所示，移出断面图画法和标注完全正确的是（）多选题（4分）4分A.AB.BCD.DE.E16.三、判断题（每小题4分，共40分）两曲面体相贯线一定都是空间曲线。判断题（4分）4分A对B.错17.平面截切圆柱截交线有圆、椭圆和矩形3种情况，截交线围成的图形是。判断题（4分）4分A对B.错18.圆球被一个平面截切，截交线的三个投影一定都是圆。判断题（4分）4分A对B.错19.当两基本形体的表面相交时，在视图

10、中可以不画出这些交线的投影。判断题（4分）4分A对B.错20 .当物体的一个视图画成剖视图后，其它视图的完整性也受影响，不能按完整视图画出。判断题（4分）4分A对B.错21 .对于剖视图中不可见部分，若在其它视图中已经表达清楚，则虚线可省略不画。判断题（4分）4分A对B.错22 .画局部剖视图时，波浪线应画在机件的实体部分，不能与视图中的轮廓线重合，也不能超出视图中被剖切部分的轮廓线。判断题（4分）4分A对B.错23 .当两基本形体的表面相切时，两表面在相切处光滑过渡，不应画出切线投影。判断题（4分）4分A对B.错24 .如图所示，圆锥被不同位置的平面截切，从左至右截交线空间形状是抛物线、双曲

11、线、圆。判断题（4分）4分A对B.错25 .如图所示，圆柱与圆锥相贯有一公切球时，相贯线成为两相同的圆曲线。判断题（4分）4分A对B.错返回测试线上作业三（第4章，第5）答题版本2022.10.3016:46试卷得分1001.一、单项选择题（每小题4分，共40分）螺栓连接通常用于（）0单选题（4分）4分A.A连接两个不太厚并允许钻成通孔的零件B.B一零件的厚度较大，或不允许作通孔的场合C受力不大并不经常拆卸的地方D.D运动零件的连接2.己知粗牙普通外螺纹的公称直径d=12,左旋,中、顶径公差带均为5g,中等旋合长度。正确的螺纹标记是（）。单选题（4分）4分A.AM12-5g-SB.BM12-L

12、H-5g5gCM12-5g-ND.DM12LH-5g3.化工设备图上标注的两支座间的距离2200mm,该尺寸属于（）。单选题（4分）4分A.A特性尺寸B.B外形尺寸C装配尺寸D.D安装尺寸4.关于带控制点工艺流程图中设备的表示方法，描述正确的是（）。单选题（4分）4分A.A用粗实线大致画出主要轮廓B.B每台设备应编写设备位号和注写设备名称C相同或备用设备不必画出D.D对设备位号和名称的注写位置不作要求5.关于带控制点工艺流程图中管道的表示方法，表述正确的是（）。单选题（4分）4分A.A流程线应画成水平或垂直，转弯时画成直角B.B每条管线上只需画出箭头，不需标注管道代号C流程线用粗实线表示D.D

13、每段管道上只标注工段号即可6.关于带控制点工艺流程图中管道交叉的表示方法，表述正确的是（）。单选题（4分）4分A.A流程线交叉时用小圆弧表示不相交B.B流程线交叉时，应将两条流程线同时断开C不同物料交错时，主物料线断，辅助物料线不断D.D流程线交叉时，应将其中一条断开7 .带控制点工艺流程图中，一段管道代号为叩WIlOI32,其中“11”表示（）。单选题（4分）4分A.A管段序号B.B车间或工段代号C隔热代号D.D物料代号8 .管道布置图中，管道大都通过（）弯头实现转折。单选题（4分）4分A.A90B.8 75C60D.D309 .建筑物高度尺寸以标高形式表示，以（）为单位。单选题（4分）4分A.AkmB.BmmC.CmD.Dcm10.带控制点工艺流程图中，关于仪表控制点的表述，不正确的是（单选题（4分）4分A.A仪表控制点用符号表示，并从其安装位置引出B.B仪表控制符号包
