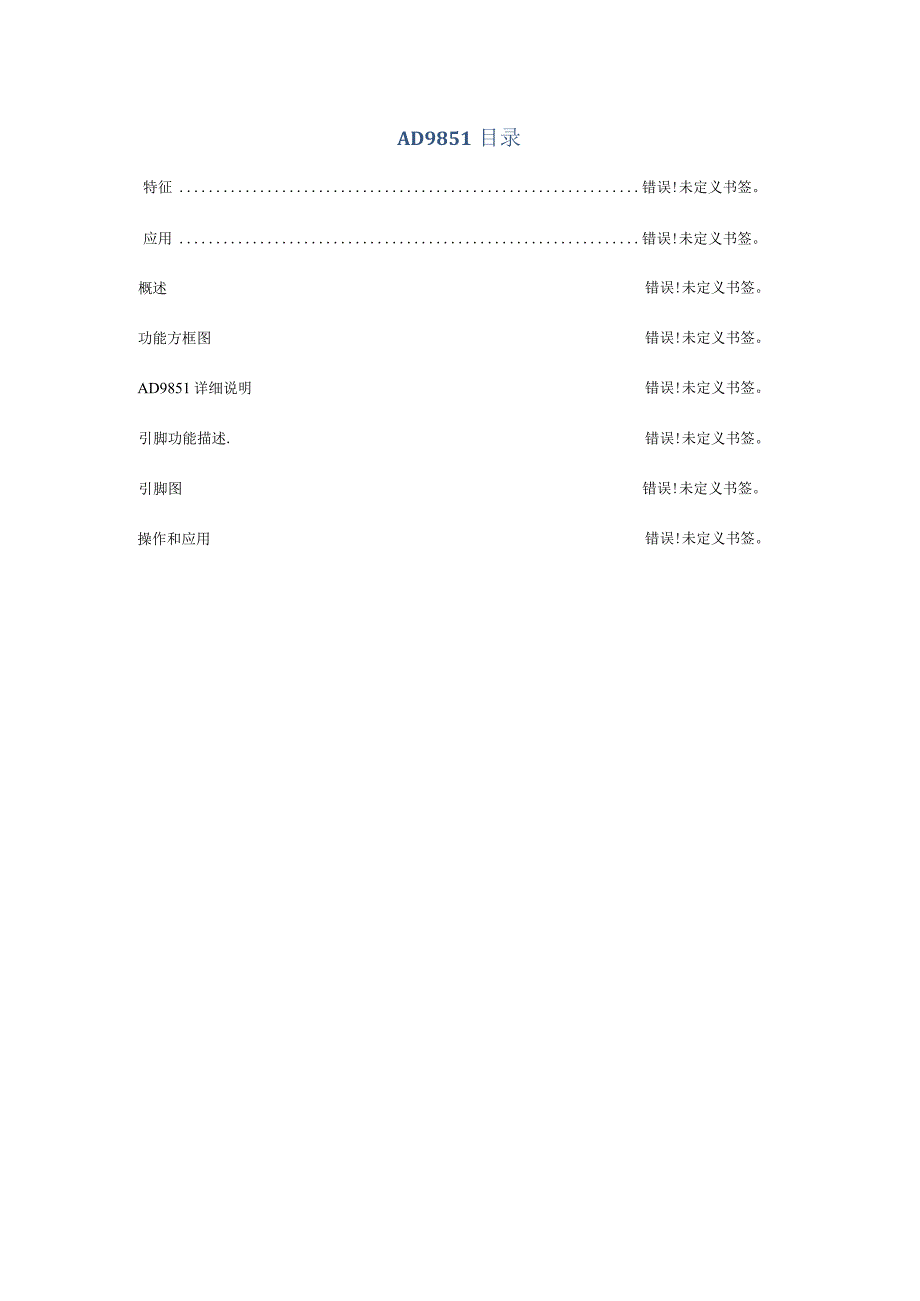

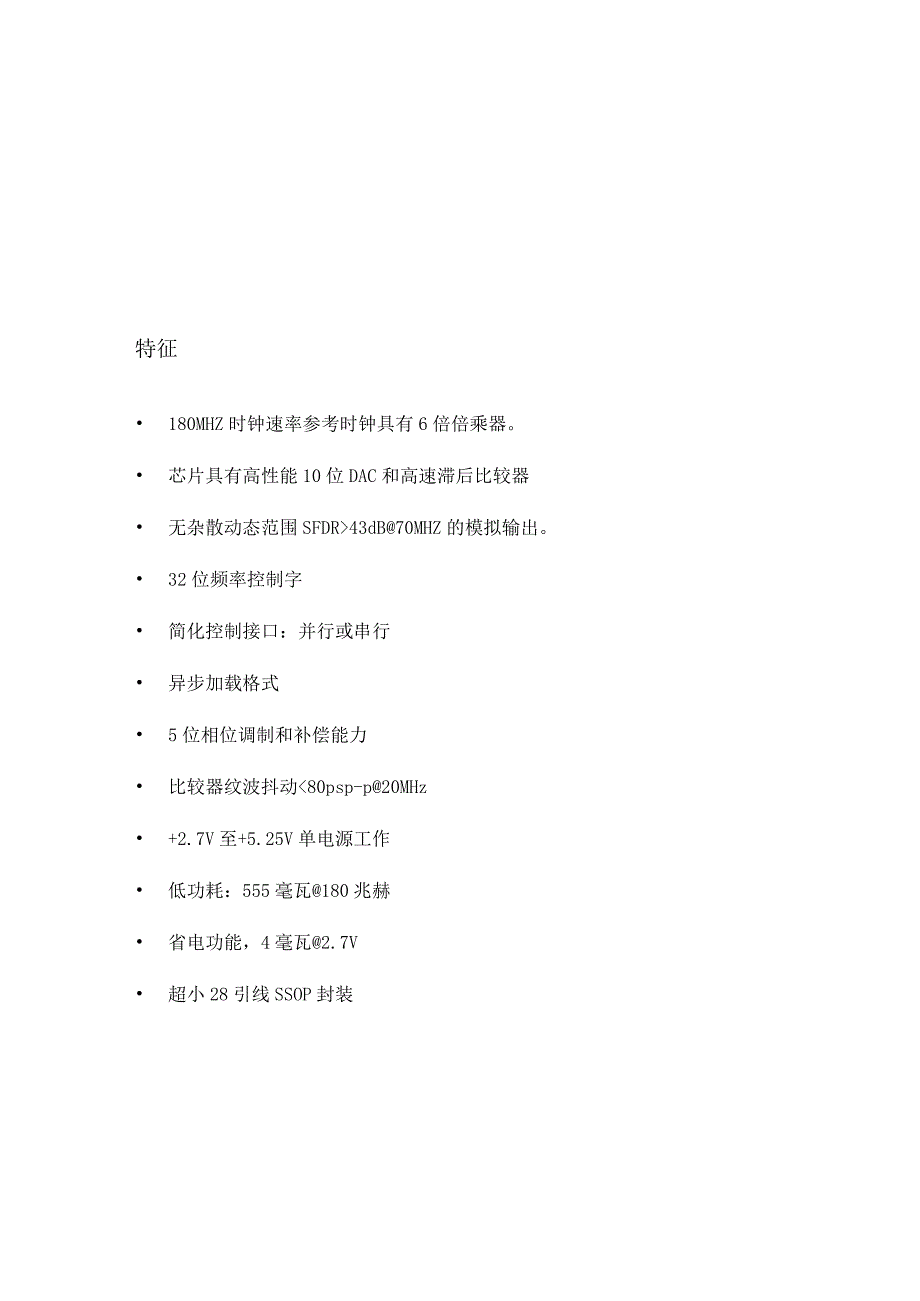

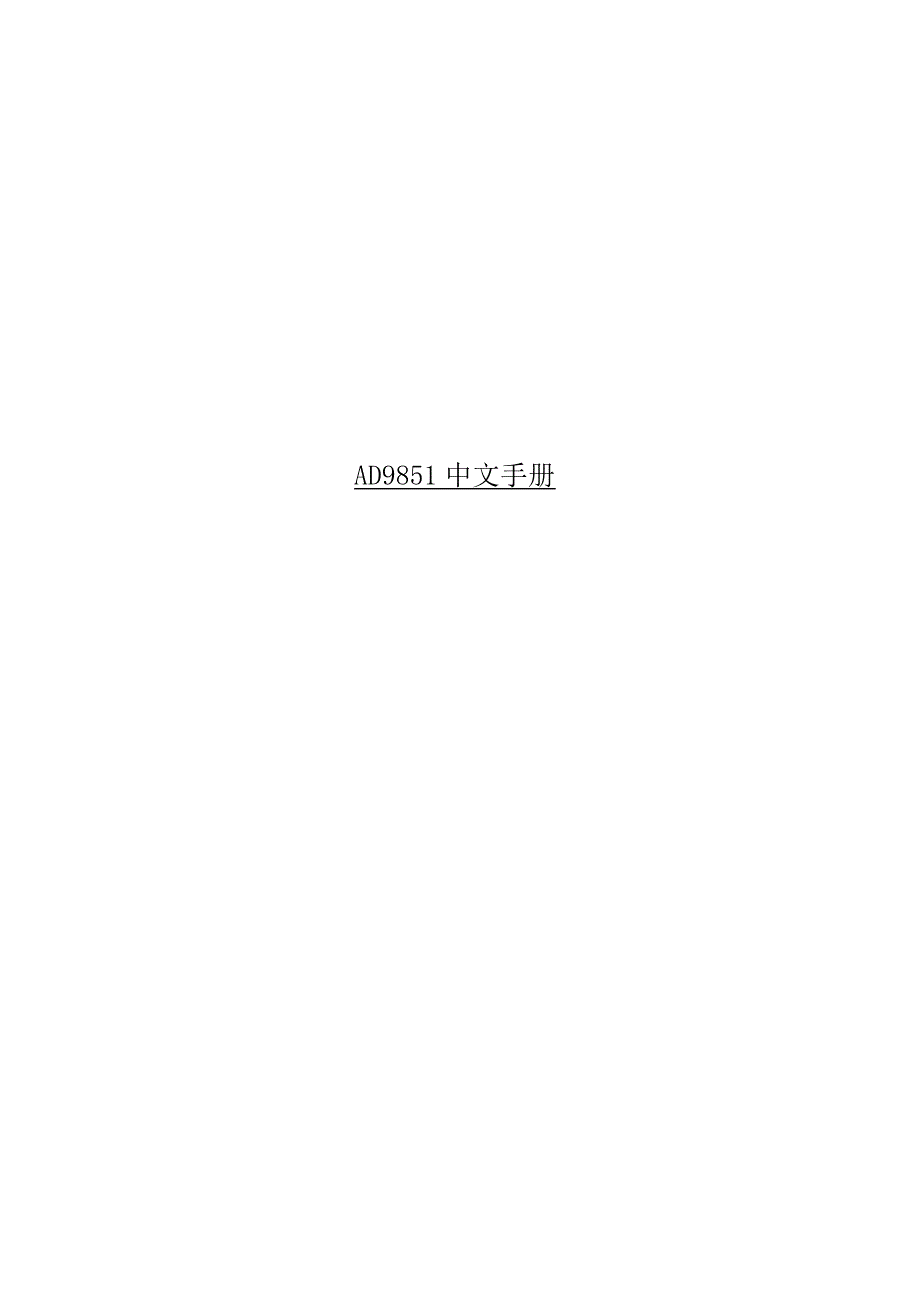

1、AD9851中文手册AD9851目录特征错误!未定义书签。应用错误!未定义书签。概述错误!未定义书签。功能方框图错误!未定义书签。AD9851详细说明错误!未定义书签。引脚功能描述.错误!未定义书签。引脚图错误!未定义书签。操作和应用错误!未定义书签。特征 180MHZ时钟速率参考时钟具有6倍倍乘器。 芯片具有高性能10位DAC和高速滞后比较器 无杂散动态范围SFDR43dB70MHZ的模拟输出。 32位频率控制字 简化控制接口：并行或串行 异步加载格式 5位相位调制和补偿能力 比较器纹波抖动80psp-p20MHz +2.7V至+5.25V单电源工作 低功耗：555毫瓦180兆赫 省电功能，

2、4毫瓦2.7V 超小28引线SSOP封装频带宽正常输出工作频率范围为072MHZ；应用 频率/相敏正弦波合成 为进行数字通信设定时钟恢复和锁定电路 通信 数字控制的ADC编码发生器 敏捷L.O应用在正交振荡器 连续波，调幅，调频，FSK信号，发射机的MSK模式。概述该AD9851是一种高度集成的设备，采用先进的DDS技术，再加上内部高速度、高性能D/A转换器，和比较器，使一个数字可编程频率合成器和时钟发生器功能化。当参照准确的时钟源，AD9851可以产生一个稳定的频率和相位且可数字化编程的模拟正弦波输出。此正弦波可直接用作时钟源，在其内部转化为方波成为灵活的时钟发生器。AD9851采用的最新的

3、高速DDS内核可接受32位的频率控制字，180MHZ系统时钟，分辨率为0.04赫兹。该AD9851包含一个特有的6REFCLK倍乘器电路，因此无需高速外部晶振。6REFCLK倍乘器使其有最小的无杂散动态范围SFDR和相位噪声特性。AD9851提供了5位可编程相位调制，使移相输出的增量为11.25。功能方框图AD9851DAC复位参考时钟输入 高速DDS模拟输出模拟输入字加我时钟频率/相位寄存器数据输入寄存器CLOCK OUTIBITX8BITS40加我5加载频率，相位，控制数据输入该AD9851包含一个内部的高速比较器。可以输出一个低抖动输出脉冲。可进行频率调整，控制能将相位调谐字异步加载到A

4、D9851并通过并行或串行方式载入。并行负载格式由五个迭代的8位控制字（字节）。第一个8位字节控制输出相位，6REFCLK倍乘器，电源关闭启用和装载模式;其余字节组成32位频率控制字。串行加载完成是通过一个40位串行数据流进入通过其中一根并行输入总线。该AD9851采用先进的具有突破性功能的CMe）S技术。供电电源仅555毫瓦功率耗散（+5V电源供电），最大时钟速率为180兆赫。该AD9851封装采用28引脚SSOP,主流AD9850为125MHz的频率。AD9851详细说明 时钟输入特性（6倍倍乘器未启动）：+5V供电时最小输出频率IMHZ,最高输出频率为160MHZ。+3.3V供电时最小输

5、出频率IMHZ,最高输出频率为120MHZ。+2.7V供电时最小输出频率IMHZ,最高输出频率为IOoMHZ。 时钟输入特性(6倍倍乘器启动)：+5V供电时最小输出频率5MHZ,最高输出频率为30MHZ。+3.3V供电时最小输出频率5MHZ,最高输出频率为20.83MHZ0+2.7V供电时最小输出频率5MHZ,最高输出频率为16.66MHZ0输入阻抗：IMQ输出阻抗：12OkQ 宽带无杂散动态范围1.1MHz模拟输出(DCto72MHz)+25oCIV6064dBc20.1MHz模拟输出(DCto72MHz)+25oCIV5153dBc40.1MHz模拟输出(DCto72MHz)+25CIV5

6、155dBc50.1MHz模拟输出(DCto72MHz)+25oCIV4653dBc70.1MHZ模拟输出(DCto72MHz)+25oCIV4243dBc窄带无杂散动态范围1. 1MHZ(50kHz)+25oCV85dBc1.1MHz(200kHz)+25oCV80dBc40.1MHz(50kHz)+25CV85dBc40.1MHz(200kHz)+25oCV80dBc70.1MHz(50kHz)+25oCV85dBc70. 1MHz(200kHz)+25oCV73dBc 器件输出特性输入电容+25oCV3pF输出阻抗+25oCIV500k输入偏差电流+25oCI12A输入电压范围+25CI

7、V05V器件输出特性1.ogicT+5VSupply+25oCVI+4.8V1.ogicT+3.3VSupply+25oCVI+3.1V1.ogicT+2.7VSupply+25oCVI+2.3V1.ogic0Voltage+25oCVI+0.4V连续的输出电流+25。CIV20mA滞后现象+25oCIVlOmV传输延时25oCIV7ns转换频率(1Vp-pInputSineWave)+25oCIV200MHz上升/下降时间,15PFOutputLoad+25oCIV7ns输出抖动(p-p)3+25oCIV80ps(p-p) 时钟输出特性输出抖动(时钟发生器配置，40MHz1V峰峰值输入正弦波

8、)+25oCV250PS(p-p)时钟输出占空比FULLIV5010%最大绝对额定值最大节点温度+150oC存储温度一65Cto+150oCV$+6V工作温度-40oCto+85oC数字输入-0.7Vto+Vs0.7V焊接温度(10sec)+300oC数字输出电流30mASSOP热阻抗82oC/WDAC输出电流30mA引脚功能描述引脚标号/助记符功能 4-1,28-25/D0-D78位数据输入.数据端口，用于装载32位的频率控制字和8位相位控制字。D7为最高位，DO=最低位D7,25引脚，也作为40位控制字串行输入引脚 5/PGND6REFeLK倍乘器接口 6/PVCC6REFCLK倍乘器正向

9、供电电压引脚 7/W_CLK数据加载时钟.上升沿加载并行或串行频率/相位控制字异步输入到40-bit输入寄存器 8 /FQJJD频率更新上升沿异步加载40位数据到内部数据寄存器对DDS核心起作用.FQ_UD作用当输入寄存器只能容纳一位有效的数据。 9/REFCLOCK参考时钟输入.CMoS/TTL-电平脉冲，直接或通过6REFCLK倍乘器.直接模式，也是系统时钟.如果6REFCLK倍乘器采用,倍乘器输出也是系统时钟。系统时钟上升沿开始工作。 10,19/AGND模拟地（DACandComparator）. 11,18/AVDD模拟电路的正向供电电压（DAC和比较器，Pin18）和带隙电压参考P

10、in11. 12/RSETDAC外部复位连接一3.92k电阻接地IOmA电流输出.这使得DAC的IOUTandIoUTB满量程输出成为可能.RSET=39.93/I0UT 13 /VOUTN内部比较器负向输出端 14 /VOUTP内部比较器正向输出端 15 /VINN内部比较器的负向输入端。 16 /VINP内部比较器的正向输入端。 17 DCBPDAC旁路连接.这是DAC旁路连接端连接通常为NC（无连接）以便有很好的无杂散性能。 20/IOUTB互补DAC输出具有和IOUT有相同的参数，除去IOUTB二（满量程输出TOUT）.输出负载应该等于IOUT最好的无杂散性能 21/IOUTDAC输出

11、端转换通常是一电阻或一变压器接到地.IOUT=（满量程输出-10UTB） 22/RESET主复位引脚；高电平有效；高电平清除DDS累加器和相位延迟器为OHZ和0相位，同时置数据输入为并行模式以及禁止6倍参考时钟倍乘器工作。未清除40-bit输入寄存器.RESET优先权最高 23 /DVDD数字电源引脚(+5V)。 24 /DGND数字地.引脚图D3T2 D4D2T27 D5D1叵2) 06LSB DO 725)D7 MSB*SERIAL LOADPGND 叵列 DGNDPVCC 叵AD985123)DVDDw-clk7TOP VIEW22 RESETFQ.UD叵(Not to Scale)7

12、OUTRefclock72 K)UTBagndQo回 AGNDAVDD 叵回 AVDDrSET 叵回 DACBPVOUTN叵i VINPVOuTPK亘I VINN操作和应用AD9851RxFigure 7.“科片速率*时怜发生器应用在快速九造友接受Figure 2.基本时钟发生器构造IOUT和IOUTB都有100C负载.两个100kC电阻器“样品”都有输出，输出值是这两个输出电压的平均值。带有470PF电容的滤波器和和施加到比较器的输入作为数字开关门限。Figure 3. 频率/和敏本机振荡器频率 混频被乘Figure 4.锁相环参考频率/相敏高频输出参考时钟TUNINGWORDOQN=2 /

13、调谐字Figure5.Digitally-ProgrammableDividebyNFunctioninPLLEZ-KlT LITEDSP8-BITADSP2181 DATA BUSBUSAD9851FSPCBEVALUATIONBOARDADSP-2181DSPPROCESSORTPUT DECODE V LOGIC -kAD9851DDSDAC OUTFr/ RFOUTPUTAUDIO INAD1847STEREOCODEC REFOSC在一个reset命令发出后，&CLK允许独立的编程每个AD985140位输入寄存器，通过8位数据总线或串行输入用脚。FQUD脉冲发出后结果是完成这两个振荡

14、器输出程序指定的频率和相位。FUNDAMENTALAD9851 IOUTMHz AD9851 CLOCK SPECTRUMAMPLIFIERFINAL OUTPUT SPECTRUMonl dw4FC-FOFc F0MAGEIMAGEfCLKIMAGE BANDPASS FILTERD 1201 80 240FREQUENCY - MHz240FREQUENCY - MHzFigure8.DerivingaHighFrequencyOutputSignalfromtheAD9851byUsinganAliasorImageSignalDIFFERENTIALi.e.l MINI-CIRCUITS T1-1TFigure 9. Differential DAC Output Connection
