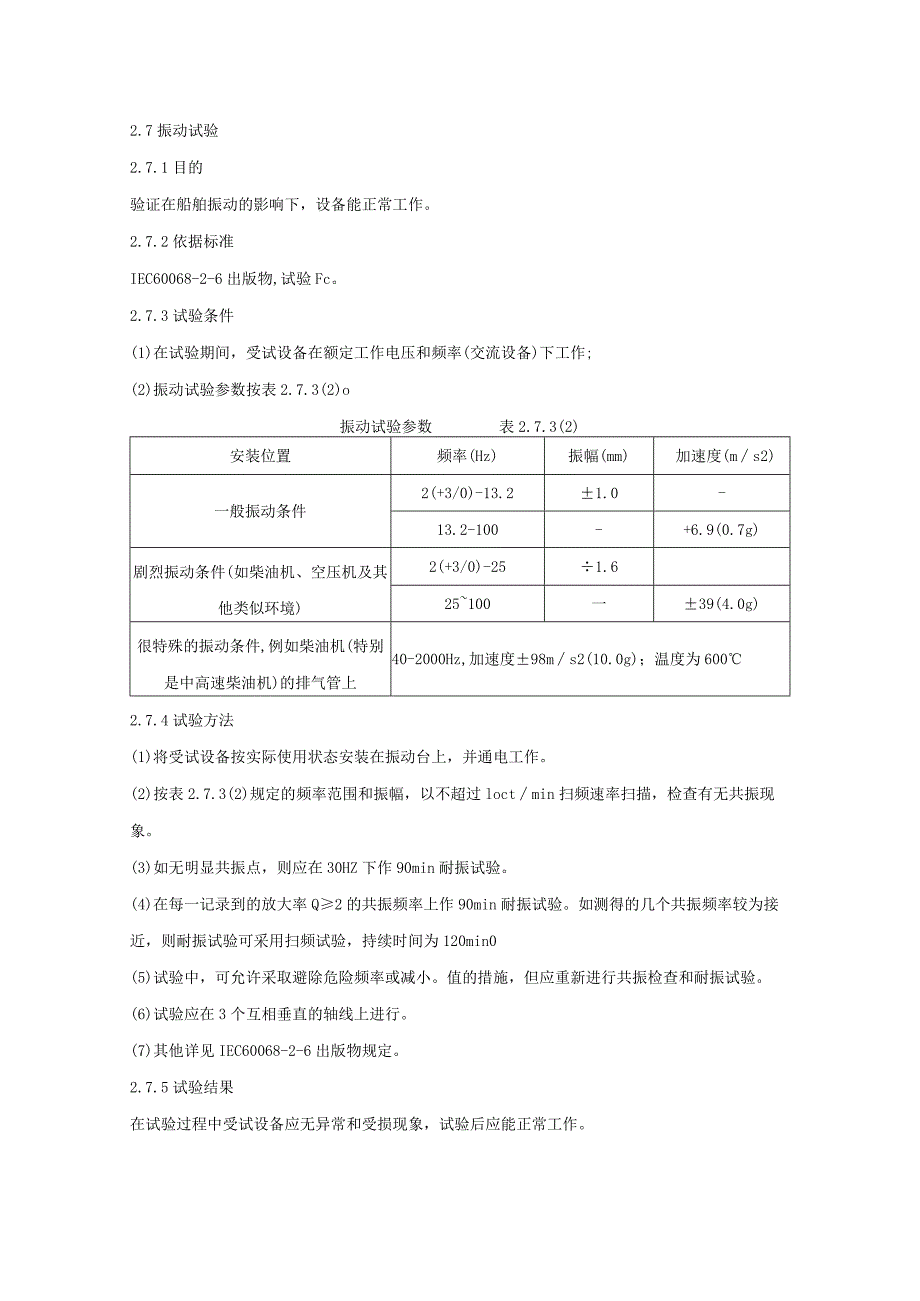

1、2.7振动试验2.7.1目的验证在船舶振动的影响下，设备能正常工作。2.7.2依据标准IEC60068-2-6出版物,试验Fc。2.7.3试验条件(1)在试验期间，受试设备在额定工作电压和频率(交流设备)下工作;(2)振动试验参数按表2.7.3(2)o振动试验参数表2.7.3(2)安装位置频率(Hz)振幅(mm)加速度(ms2)一般振动条件2(+3/0)-13.21.0-13.2-100-+6.9(0.7g)剧烈振动条件(如柴油机、空压机及其他类似环境)2(+3/0)-251.625100一39(4.0g)很特殊的振动条件,例如柴油机(特别是中高速柴油机)的排气管上40-2000Hz,加速度9

2、8ms2(10.0g)；温度为6002.7.4试验方法(1)将受试设备按实际使用状态安装在振动台上，并通电工作。(2)按表2.7.3(2)规定的频率范围和振幅，以不超过loctmin扫频速率扫描，检查有无共振现象。(3)如无明显共振点，则应在30HZ下作90min耐振试验。(4)在每一记录到的放大率Q2的共振频率上作90min耐振试验。如测得的几个共振频率较为接近，则耐振试验可采用扫频试验，持续时间为120min0(5)试验中，可允许采取避除危险频率或减小。值的措施，但应重新进行共振检查和耐振试验。(6)试验应在3个互相垂直的轴线上进行。(7)其他详见IEC60068-2-6出版物规定。2.7.5试验结果在试验过程中受试设备应无异常和受损现象，试验后应能正常工作。
