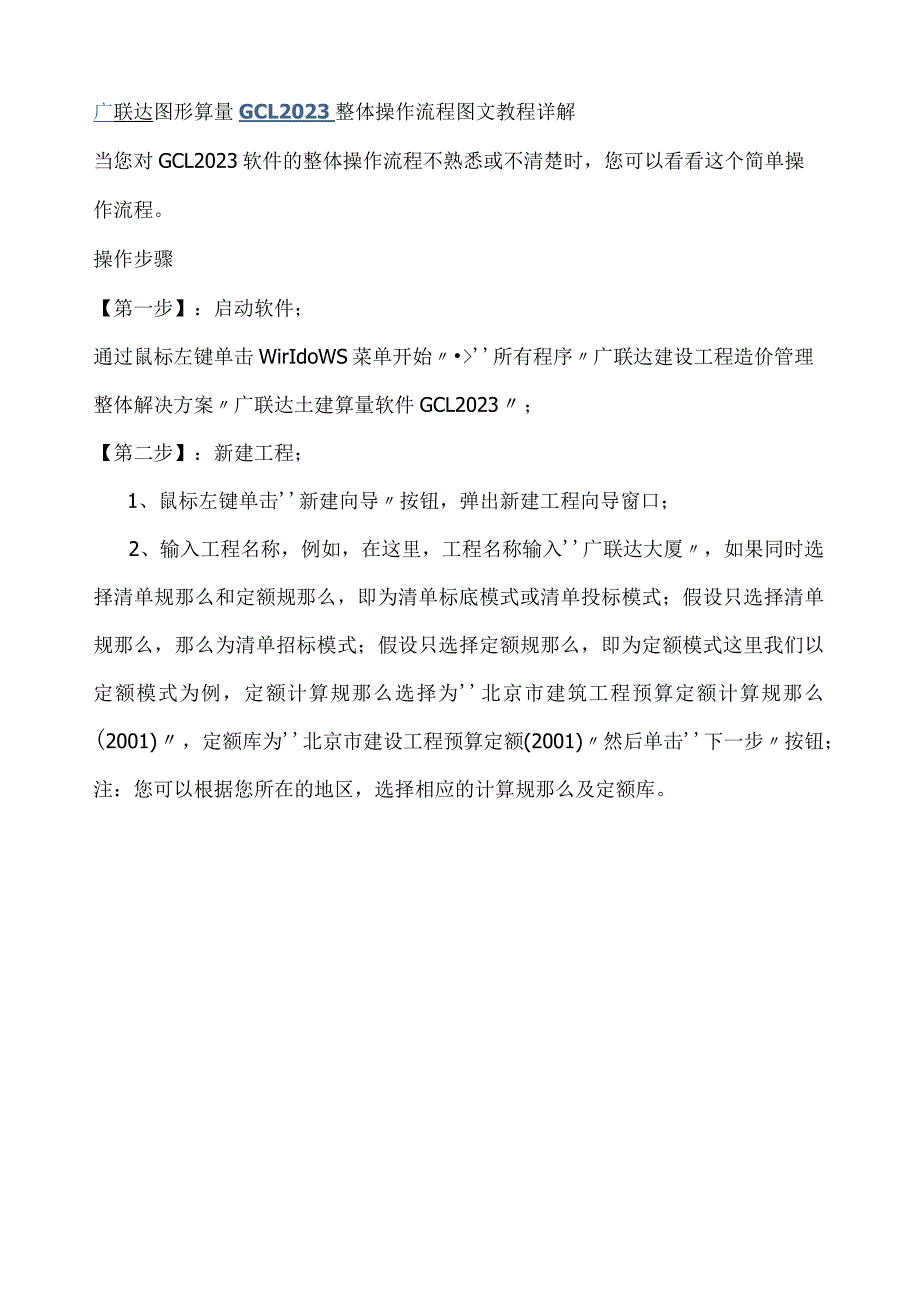

1、广联达图形算量GCL2023整体操作流程图文教程详解当您对GCL2023软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。操作步骤【第一步】：启动软件；通过鼠标左键单击WirIdoWS菜单开始所有程序广联达建设工程造价管理整体解决方案广联达土建算量软件GCL2023；【第二步】：新建工程；1、鼠标左键单击新建向导按钮，弹出新建工程向导窗口；2、输入工程名称，例如，在这里，工程名称输入广联达大厦，如果同时选择清单规那么和定额规那么，即为清单标底模式或清单投标模式；假设只选择清单规那么，那么为清单招标模式；假设只选择定额规那么，即为定额模式这里我们以定额模式为例，定额计算规那么选择为

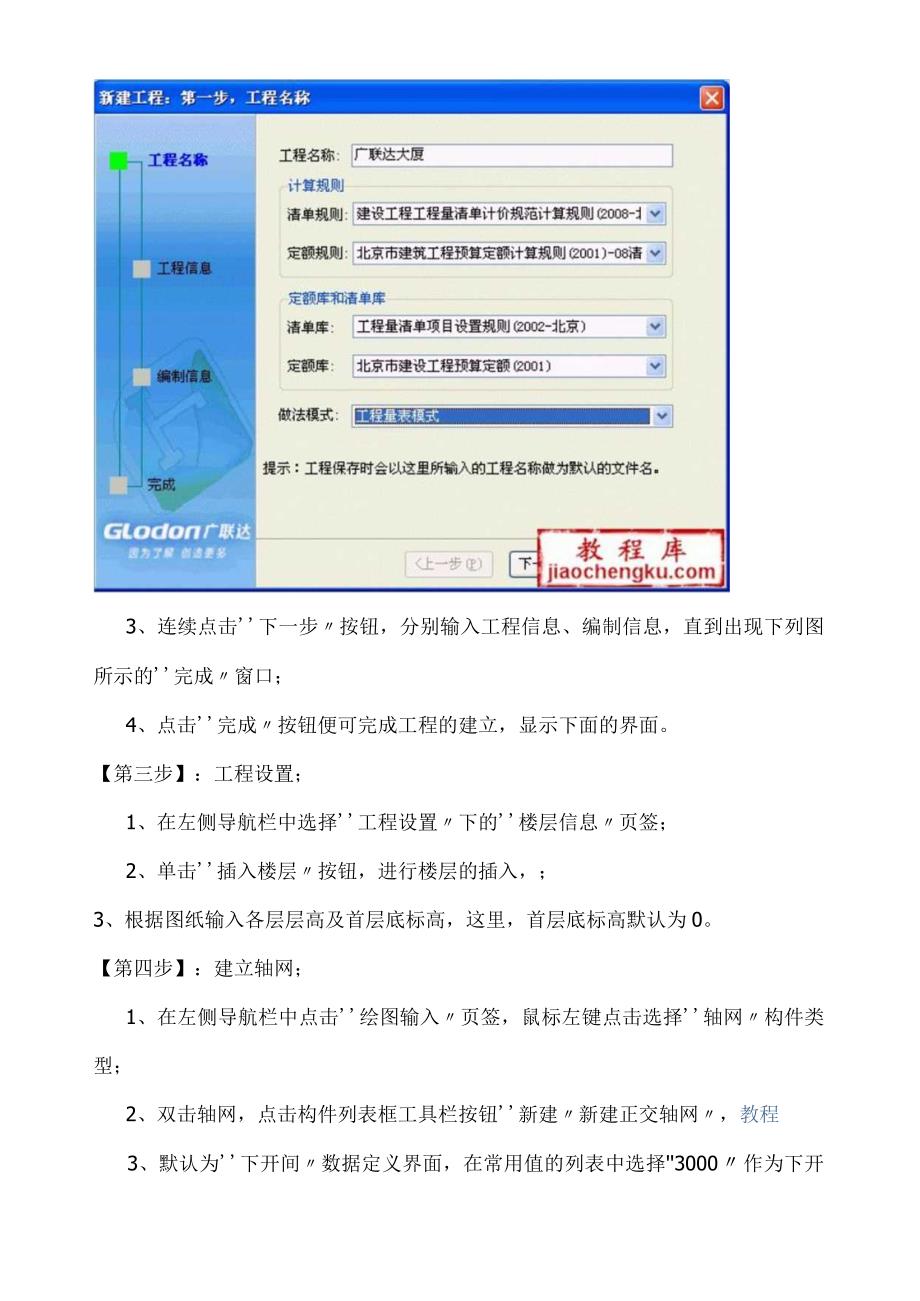

2、北京市建筑工程预算定额计算规那么(2001)，定额库为北京市建设工程预算定额(2001)然后单击下一步按钮；注：您可以根据您所在的地区，选择相应的计算规那么及定额库。3、连续点击下一步按钮，分别输入工程信息、编制信息，直到出现下列图所示的完成窗口；4、点击完成按钮便可完成工程的建立，显示下面的界面。【第三步】：工程设置；1、在左侧导航栏中选择工程设置下的楼层信息页签；2、单击插入楼层按钮，进行楼层的插入，；3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。【第四步】：建立轴网；1、在左侧导航栏中点击绘图输入页签，鼠标左键点击选择轴网构件类型；2、双击轴网，点击构件列表框工具栏按钮

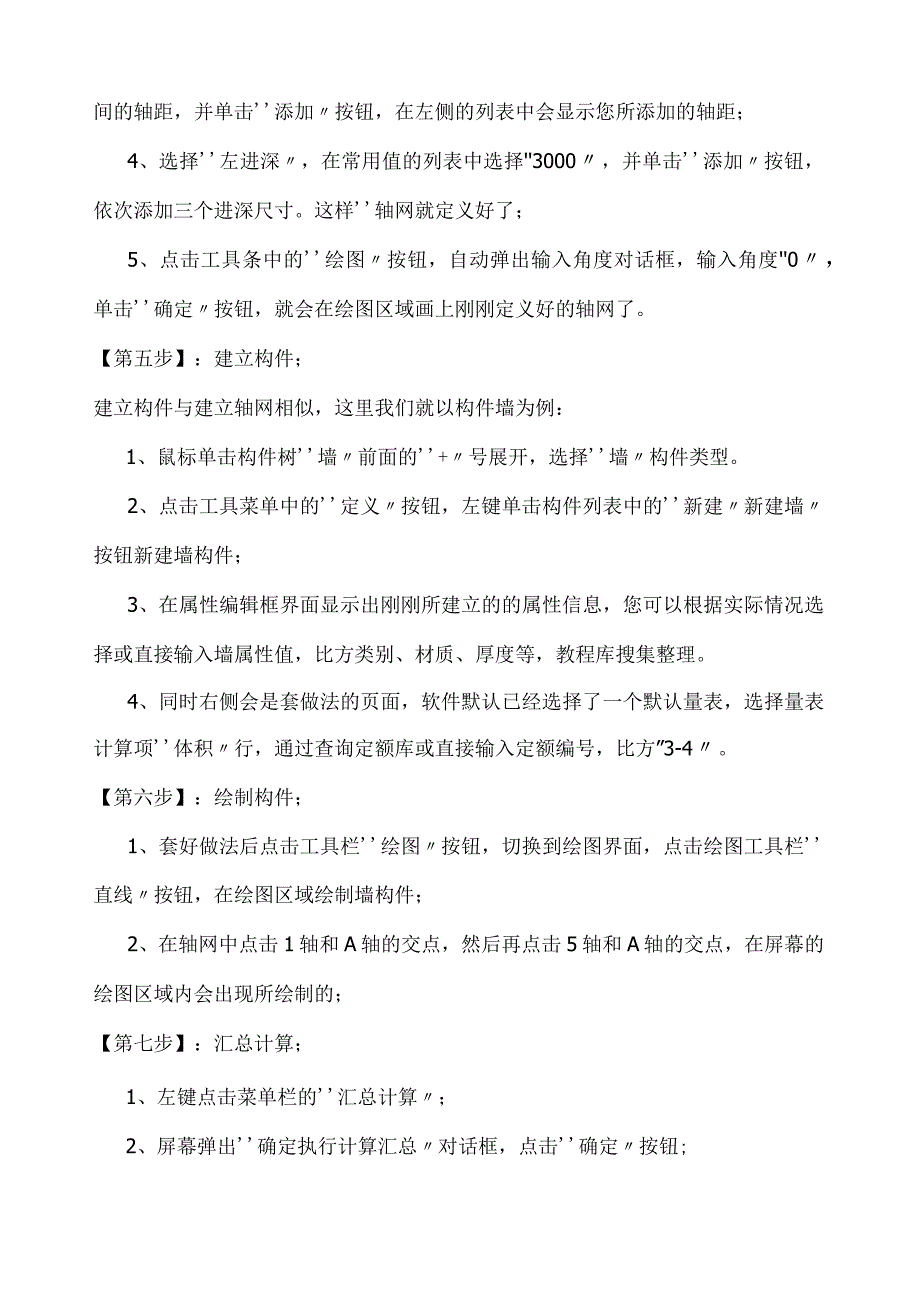

3、新建新建正交轴网，教程3、默认为下开间数据定义界面，在常用值的列表中选择3000作为下开间的轴距，并单击添加按钮，在左侧的列表中会显示您所添加的轴距；4、选择左进深，在常用值的列表中选择3000，并单击添加按钮，依次添加三个进深尺寸。这样轴网就定义好了；5、点击工具条中的绘图按钮，自动弹出输入角度对话框，输入角度0，单击确定按钮，就会在绘图区域画上刚刚定义好的轴网了。【第五步】：建立构件；建立构件与建立轴网相似，这里我们就以构件墙为例：1、鼠标单击构件树墙前面的+号展开，选择墙构件类型。2、点击工具菜单中的定义按钮，左键单击构件列表中的新建新建墙按钮新建墙构件；3、在属性编辑框界面显示出刚刚所

4、建立的的属性信息，您可以根据实际情况选择或直接输入墙属性值，比方类别、材质、厚度等，教程库搜集整理。4、同时右侧会是套做法的页面，软件默认已经选择了一个默认量表，选择量表计算项体积行，通过查询定额库或直接输入定额编号，比方”3-4。【第六步】：绘制构件；1、套好做法后点击工具栏绘图按钮，切换到绘图界面，点击绘图工具栏直线按钮，在绘图区域绘制墙构件；2、在轴网中点击1轴和A轴的交点，然后再点击5轴和A轴的交点，在屏幕的绘图区域内会出现所绘制的；【第七步】：汇总计算；1、左键点击菜单栏的汇总计算；2、屏幕弹出确定执行计算汇总对话框，点击确定按钮;3、计算汇总结束点击确定即可。【第八步】：报表打印；1、在左侧导航栏中选择报表预览，弹出设置报表范围的窗口，选择需要输出的楼层及构件，点击确定。2、在导航栏中选择您需要预览的报表，在右侧就会出现报表预览界面，软件为大家提供了做法汇总分析、构件汇总分析、指标汇总分析三大类报表，教程库。【第九步】：保存工程；1、点击菜单栏的文件保存菜单项；注意：GCL2023的工程默认保存路径为：C:我的文档GrandSoftProjectSGCL.02、弹出工程另存为的界面，文件名称默认为您在新建工程时所输入的工程名称，点击保存按钮即可保存工程。【第十步】：退出软件。
