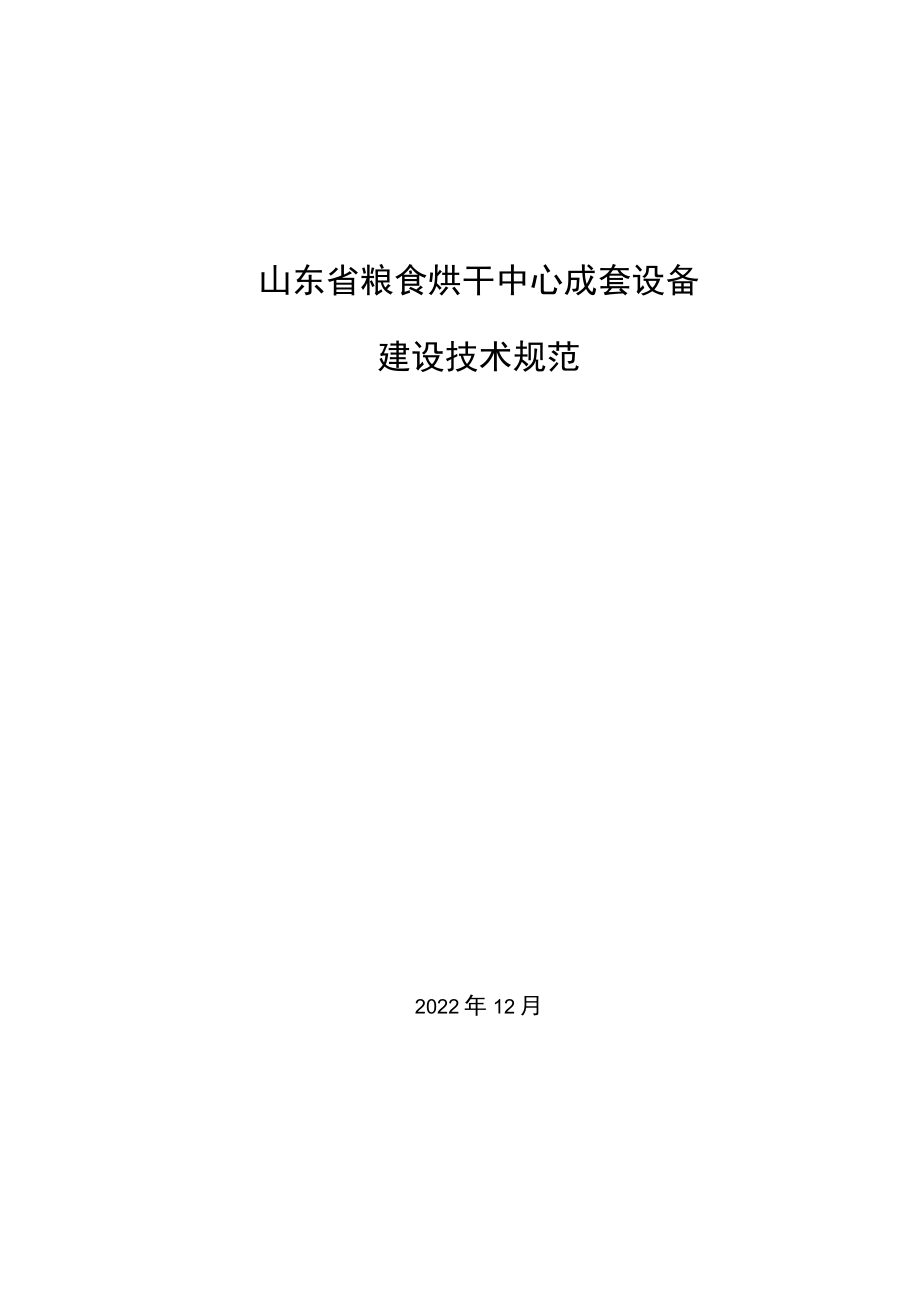

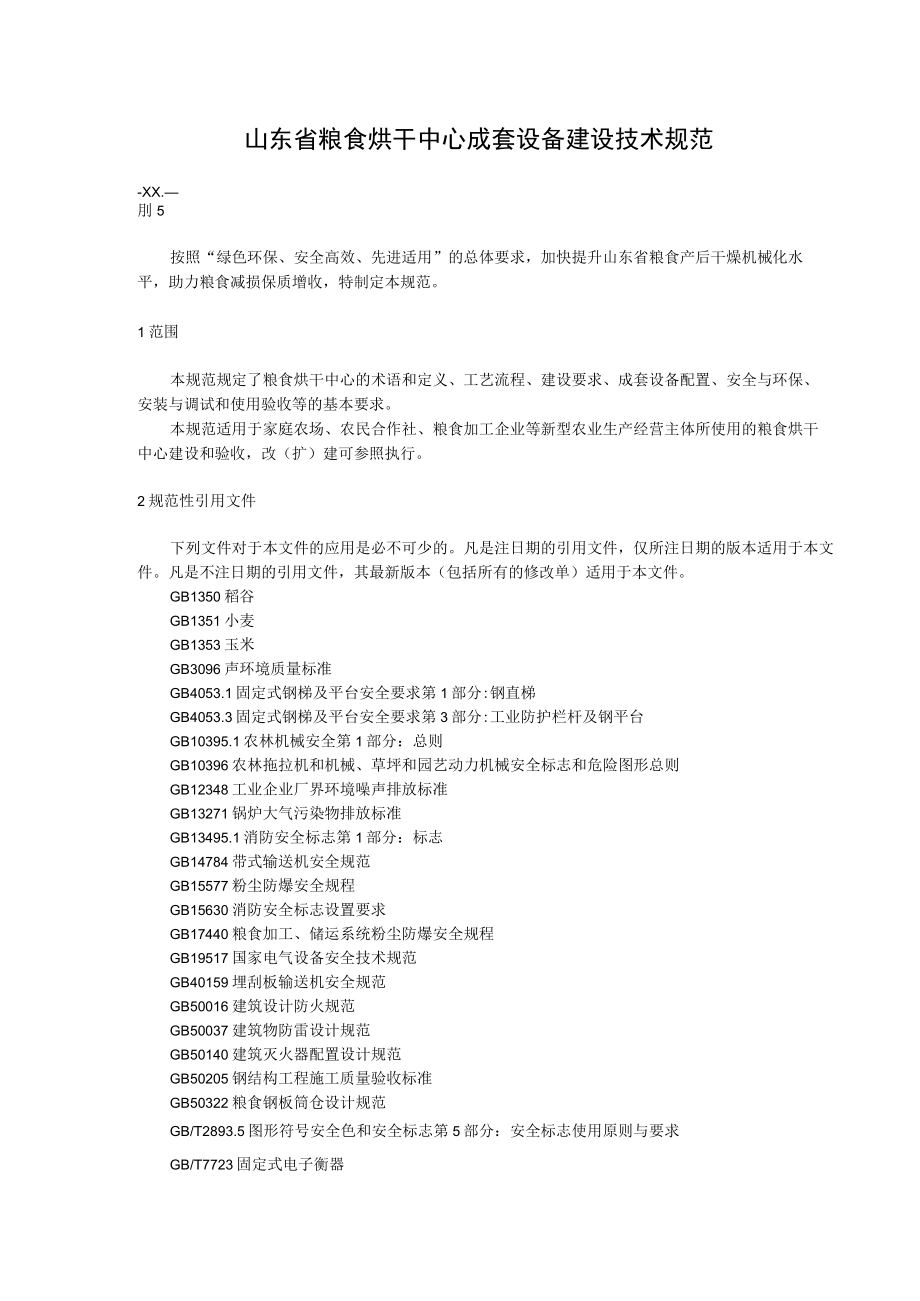

1、山东省粮食烘干中心成套设备建设技术规范2022年12月前言11范围12规范性引用文件13术语和定义24工艺流程45建设要求46成套设备配置77安全与环保88安装与调试99验收9附录A（资料性附录）不同规模粮食烘干中心成套设备配置表11附录B（资料性附录）不同规模粮食烘干中心成套设备工艺布置图29附录C（资料性附录）粮食烘干中心成套设备建设项目验收表47山东省粮食烘干中心成套设备建设技术规范-XX.刖5按照“绿色环保、安全高效、先进适用”的总体要求，加快提升山东省粮食产后干燥机械化水平，助力粮食减损保质增收，特制定本规范。1范围本规范规定了粮食烘干中心的术语和定义、工艺流程、建设要求、成套设备配

2、置、安全与环保、安装与调试和使用验收等的基本要求。本规范适用于家庭农场、农民合作社、粮食加工企业等新型农业生产经营主体所使用的粮食烘干中心建设和验收，改（扩）建可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1350稻谷GB1351小麦GB1353玉米GB3096声环境质量标准GB4053.1固定式钢梯及平台安全要求第1部分:钢直梯GB4053.3固定式钢梯及平台安全要求第3部分:工业防护栏杆及钢平台GB10395.1农林机械安全第1部分：总则GB103

3、96农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则GB12348工业企业厂界环境噪声排放标准GB13271锅炉大气污染物排放标准GB13495.1消防安全标志第1部分：标志GB14784带式输送机安全规范GB15577粉尘防爆安全规程GB15630消防安全标志设置要求GB17440粮食加工、储运系统粉尘防爆安全规程GB19517国家电气设备安全技术规范GB40159埋刮板输送机安全规范GB50016建筑设计防火规范GB50037建筑物防雷设计规范GB50140建筑灭火器配置设计规范GB50205钢结构工程施工质量验收标准GB50322粮食钢板筒仓设计规范GB/T2893.5图形符号

4、安全色和安全标志第5部分：安全标志使用原则与要求GB/T7723固定式电子衡器GB/T9969工业产品使用说明书总则GB/T10595带式输送机GB/T10596埋刮板输送机GB/T12706额定电压IkV（Um=I.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件GB/T16714连续式粮食干燥机GB/T210I5稻谷干燥技术规范GB/T21016小麦干燥技术规范GB/T21017玉米干燥技术规范GB/T23821机械安全防止上下肢触及危险区的安全距离GB/T25235粮油机械组合清理筛GB/T26893粮油机械圆筒初清筛GB/T37513粮油机械低破碎斗式提升机GB/T375

5、19粮油机械斗式提升机NY2802谷物干燥机大气污染物排放标准NY/T1640农业机械分类NY/T2844双层圆筒初清筛JB/T9800装配式金属筒仓JB/T10216电控配电用电缆桥架JBZT10268批式循环谷物干燥机JB/T11934饲料机械埋刮板输送机JB/T13628循环式粮食干燥机AQ4229粮食立筒仓粉尘防爆安全规范TSGZBOO1.燃油（气）燃烧器安全技术规则NB/T34040小型生物质热风炉技术条件农机鉴推（2021）18号烘干机（塔）房建设工作指引（试行）3术语和定义下列术语和定义适用于本文件。3.1 粮食烘干中心按一定的规模建设，可完成湿粮称重、清选、干燥、暂存等作业的工

6、程项目。一般由汽车衡（地磅）、清选设备、暂存仓、干燥机和输送设备等成套设备与干燥机（塔）房、除尘室、配电室、锅炉房、办公用房和检验室等设施用房所组成。3.2 烘干中心规模根据粮食干燥机处理量来划分烘干中心规模。粮食干燥机分为循环式和连续式两种，循环式干燥机处理量按单批次处理湿粮重量计算，连续式干燥机处理量按日干燥湿粮重量计算。3.3批处理量按循环式粮食干燥机有效容积一次装满干燥机的湿粮重量，单位为吨/批，干燥速率03%h-1.0%ho1.4 日处理量按连续式粮食干燥机一日内所能干燥的湿粮重量，按日干燥20h,降水幅度101计，单位为吨/日。1.5 烘干中心成套设备完成湿粮称重、清选、干燥、暂存

7、等作业的主要设施设备及附属设施设备的统称。一般包括称重、清选、烘前暂存、干燥、烘后暂存、除尘、附属设施等子系统成套设备及设施。1.6 称重成套设备对粮食进行整车称重的衡器，又称为汽车衡（地磅），主要由承载器、称重显示仪表、称重传感器等零部件组成。1.7 清选成套设备去除粮食中杂质的成套设备，主要包括卸粮斗、地坑格栅、提升机、清理筛（圆筒初清筛或组合式清理筛）等设备。1.8 烘干成套设备实现粮食干燥作业的成套设备,主要包括粮食干燥机主体及配套的热源、进料输送机（提升机、刮板输送机、皮带输送机）、电控系统等设备。1.9 烘前暂存成套设备粮食干燥前用于湿粮暂存的成套设备，主要包括钢板仓、提升机及塔架

8、、出料刮板（皮带）输送机、流粮管、通风系统等设施设备。1.10 烘后暂存成套设备粮食干燥后用于干粮暂存的成套设备，主要包括钢板仓、提升机及塔架、出料刮板（皮带）输送机、通风系统等设施设备。1.11 除尘成套设备对烘干中心作业过程中产生的粉尘进行集中处理的成套设备，主要包括风机、除尘器、管网、集尘罩等设备。1.12 烘干机（塔）房用于安置粮食干燥成套设备的设施。3. 13除尘室用于干燥机废气中粉尘集中沉降的设施，根据各地环保要求，具体除尘方式可采用重力沉降、重力结合喷淋、重力结合布袋除尘等不同的方式。4. 14检验室用于存放粮食品质检测仪器设备的设施。检测仪器一般包括杆样器、容重器、爆腰灯（稻谷

9、）、快速水分测定仪、烘箱和电子分析天平等。4工艺流程1图1粮食烘干中心工艺流程5建设要求5.1 建设规模5.1.1 规模类型粮食烘干中心应具备一定的规模,根据山东省粮食产地干燥现状与需求,按照规模适度、充分利用的原则，共提出六种烘干中心建设规模，以循环式干燥机最大批处理量和连续式干燥机最大日处理量作为烘干中心规模的确定依据。采用循环式干燥机的烘干中心，其规模按每天干燥1批玉米，干燥速率0.3%h1.0%h计算；采用连续式干燥机的烘干中心，其规模按每天干燥20小时玉米，平均降水幅度为10%计算。日处理量为120吨及以下的烘干中心，宜采用循环式干燥机；日处理量200吨及以上的烘干中心，宜采用连续式

10、干燥机。建设类型具体见表1。表I粮食烘干中心建设类型分级情况表干燥方式循环式连续式建设类型I型型In型IV型V型VI型建设规模(处理量)60t批90t批1201/批200U日3001/B600U日5.1.2 热源燃料热源燃料主要为天然气、柴油、电热泵、生物质等。5.1.3 主要技术指标粮食烘干中心规模及技术参考指标具体见表2。表2粮食烘干中心规模及技术参考指标序号规模指标I型II型In型IV型V型VI型1处理量60t批90t批120t批200tS300t日600t日2烘干中心(不含汽车衡)占地面积(Itf)10201130124082098016903干燥机(塔)房面积(Itf)150-320

11、240-400280-470一-4除尘室面积(T)70-110120-140140-160-5锅炉房面积(m,)-1442404802成套设备总功率(kW)燃气型120140170200W240420燃油型120WMO170200240420电热泵7001200一-燃生物质型1201501802102504403服务面积（亩）240036004800800012(XX)24000注：1.服务面积根据粮食烘干中心规模与单季粮食干燥作业时间20天进行估算。2.电热泵成套设备热源电热转化效率按85%计算，其他部分功率参考燃气型计算。5. 2主要附属设施建筑结构5.1.1 烘干机（塔）房参照农机鉴推（

12、2021）18号中的烘干机（塔）房建设工作指引（试行）。烘干机（塔）房建筑物宜采用单层钢柱排架结构，轻钢屋架，夹心彩钢板墙面，台风及雨水较多地区可采用混凝土框架结构。循环式干燥机房进深宜为12-18米，排架柱距宜为6米，层高与干燥设备高度差不小于1.5米，进出口高度及宽度不小于4.0米。5.1.2 除尘室除尘室宜采用单层钢柱排架结构，轻钢屋架，夹心彩钢板墙面，单级沉降室径深20002200mm。5.1.3 锅炉房放置干燥机热源，包括燃气/燃油换热器、生物质锅炉，起到避雨作用。采用轻钢屋架，屋顶铺设彩钢板，夹心彩钢板墙面。5. 3主要性能指标5.1.1 原粮粮食粮食水分16%30%,其他质量指标

13、应分别符合GB1350、GB1351和GB1353规定。不同水分粮食应分别储存，分别进行干燥，同一批干燥的粮食水分不均匀度不大于3%。干燥前需进行清选除杂，含杂率不大于2%。5.1.2 主要性能指标主要性能指标应符合GB/T16714和JBZT13628规定，见表3。表3粮食烘干中心主要性能指标序号指标名称指标内容一、循.环式干燥机1处理量V批达到规定的规模要求2单位耗热量kJ/kg小麦直接加热W5500：间接加热7700玉米直接加热在7500；间接加热在10500稻谷直接加热W6800；间接加热W95203单位耗电量（电加热）kJ/kg这企业明示值4烘干不均匀度%1.05热风温度波动范围r4

14、6玉米裂纹率增值%降水幅度W5%15降水幅度5%,10%20降水幅度10%257破碎率增值%小麦、稻谷WO.3玉米0.58I爆腰率增值%I稻谷W2.0二、漕+续式干燥机1处理量U日达到规定的规模要求2单位耗热量kJ/kg小麦6500玉米8000稻谷88003烘干不均匀度%降水幅度W5%W1.o降水幅度5%,I0%1.5降水幅度10%2.04破碎率增值%小麦、稻谷0.3玉米WO.55玉米热损粒%0.26玉米裂纹率增加值降水幅度5%20降水幅度5%,10%25降水幅度10%W30三、第它品质指标1色泽、气味正常2苯并（a）让增加值gkg53出机粮食温度r8（环境温度V（TC）环境温度+8（环境温度20）4小麦湿面筋降低值%0三、以它
