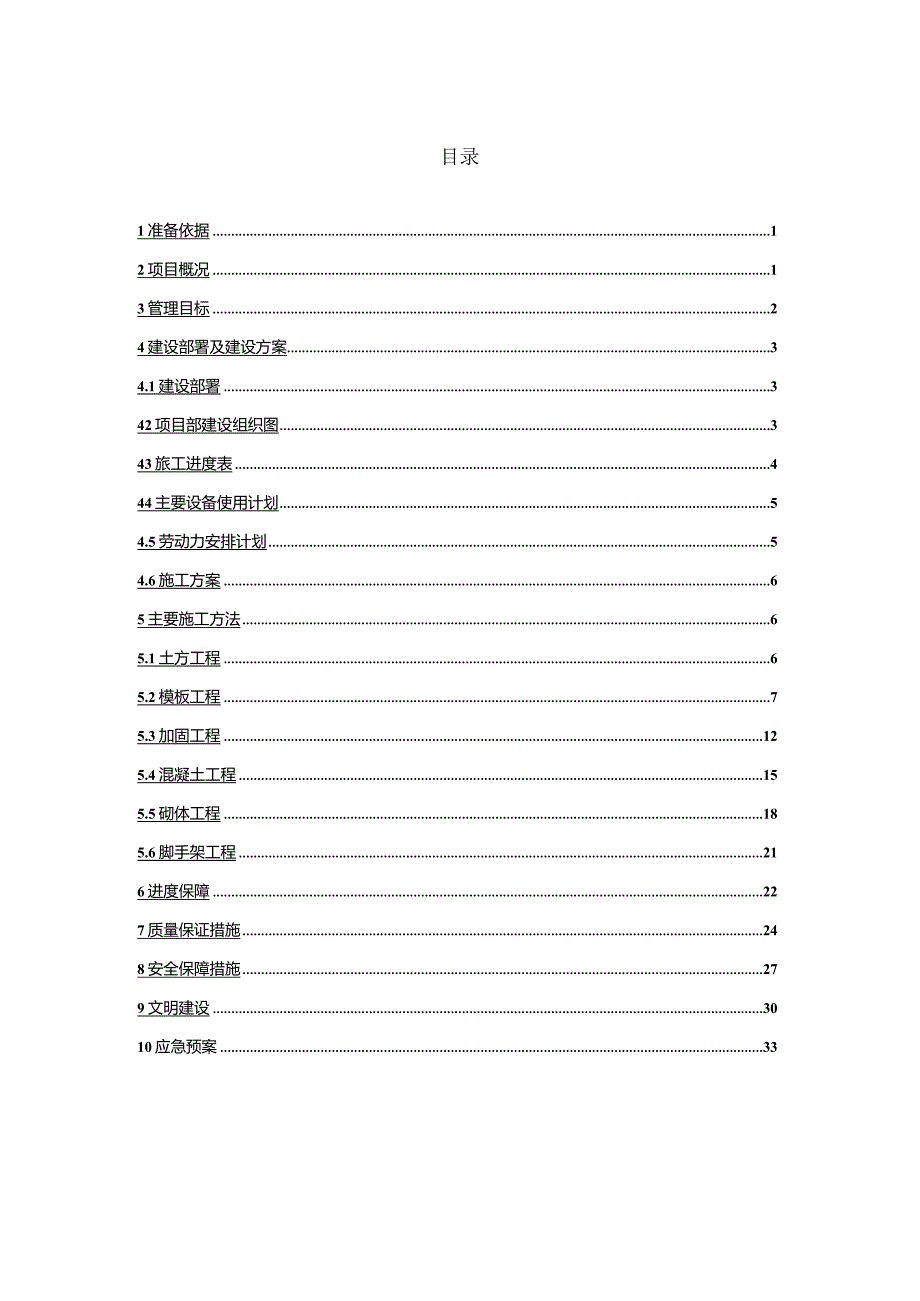

1、医院住院部综合楼项目连廊施工方案目录1准备依据12项目概况13管理目标24建设部署及建设方案34.1建设部署342项目部建设组织图343旅工进度表444主要设备使用计划54.5劳动力安排计划54.6施工方案65主要施工方法65.1土方工程65.2模板工程75.3加固工程125.4混凝土工程155.5砌体工程185.6脚手架工程216进度保障227质量保证措施248安全保障措施279文明建设3010应急预案33职工医院住院部综合楼项目走廊(附加)项目建设方案1编译依据职工医院住院部综合楼工程一一走廊(扩建)工程施工及结构设计图。混凝土结构工程施工质量验收规范(GB50204-2015)混凝土结构

2、工程施工规范(GB50666-2011)建筑基础工程质量验收规范(GB50202-2010)钢筋焊接及验收规范(JGJ18-2012)砌体工程施工质量验收规范(GB50203-2011)建筑工地临时用电安全技术规范(JGJ46-2005)建筑施工安全检验标准(JGJ59-2011)高处施工安全技术规范(JGJ80-91)建筑施工手册2项目概况项目名称：职工医院住院部综合楼工程-走廊(增建)工程。项目地点：位于某省某市某区北京路西侧，某路北侧，某区紫荆广场对面，某集团股份有限公司职工医院内。建筑工程类：小。设计使用寿命：五十年。建筑防火等级：一级。耐火等级：地上建筑1级。建筑抗震设防烈度：七度。

3、框架抗震等级：H级。抗震结构措施：七度。结构类型：框架结构。基金会形式：独立基金会。建筑面积：270m2o楼层数：地上两层。建筑高度：9.4mO设计标高：相对标高0.000等于绝对标高值(黄海系统)1523.05o混凝土强度等级：结构柱、填充墙水平系梁、环梁C25；C15为基础垫；C30用于基础；C30用于框架柱、梁和楼板。钢筋：为HPB300bar；是HRB335(E)bar;HRB400(E)o建设单位：某集团股份有限公司职工医院。设计单位：中国西北建筑设计研究院有限公司勘察单位：某有色工程勘察设计院。监理单位：某某建设监理咨询有限公司建设单位：某集团工程建设有限公司3管理目标3.1 质量

4、目标：本项目施工质量标准为：合格。单位项目一次性检查合格率100%。3.2 持续时间目标：本项目总工期为212天。开工日期：2017年9月1日竣工日期：2018年3月31日3.3 安全目标：打造标准化场地，杜绝安全事故，实现零伤害。4建设部署及建设计划4. 建设部署5. 1.l根据项目工期要求，结合项目特点，确定项目部组织协调施工，各施工团队相对独立、平行、交叉运作，统一实施总体建设网络规划（各专业可根据实际情况适当调整）。6. 1.2走廊与门诊和急诊大楼相连。为不影响门急诊楼的正常运行，需在门急诊楼内进行隔离治疗。使用双排脚手架。.4.1 项目部施工组织图项目经理孙国中项目副经理梁云鹏、葛建

5、淳项目工程师蔡荣珍预算员张艺哲 预算员丁小玲成本员张桂萍资料员仲玉平材料员孙钱安全员张永红* 技术质检杨晨施工员于治鑫现场各施工班组4. 3施工进度计划施工进度见施工进度表。5. 4主要设备使用计划表4.4序列号设备名称模型数鼠：评论1钢筋切断机T6-281钢筋加工2塔式起重机QTZ315B1垂直运输（待使用）3钢筋折弯机WGJW-18E30GW-50A1钢筋加工4交流焊机BX-5001钢焊接5插入式振动器D505混凝土结构6平板振动器1土方回填、地面施工7农用车辆1立方米1周转物料运输8木工电锯1木材加工全部的86. 5劳动力安排计划表4.5工作类型、水平主体评论木工20人钢筋工人15人混凝

6、土工人10人焊机4人电工2个人衡量回报2个人普通工人20人全部的73人4. 6建设计划施工水、电、道路布置见总施工组织设计中的施工方案。5种主要施工方法施工顺序：土方开挖框架柱基础框架柱、梁、板施工-砌体围护抹灰工程-屋面施工4.1 土方工程5. 1.1土方开挖1、开挖前应了解施工区域地面的地形、地貌、地质、水文、气象、道路交通、相邻建筑物、管道、供水供电的各种情况，需要进行土石方开挖。集。各种信息。为避免土方开挖过程中出现不必要的问题，采取各种应急措施。确认可以开通后，首先进行现场测量放行，并邀请监理、业主、设计、工程管理等相关部门进行现场确认。2、确认同意开挖后，组织土方开挖。开挖前应清除

7、施工区域的地下障碍物。根据项目情况，土方开挖采用机械开挖，一次完成开挖。3、土方开挖自上而下分段进行，坡度为1：0.5-1：0.75o4、用反铲挖掘机，深度不应超过设计基座L5m,机械开挖应达到基座标高以上200-30OnmI。其余部分应手动清理到设计基础标高处的未移动层。随时进行人工挖掘，用推车将士运到机器挖的地方，以便及时被机器挖走。5、底座经人工清理平整后，底座槽验收合格。6. 6、基坑外围用钢管架设，并用密网封闭。基坑边L5m范围内不得堆放材料和设备。7. 1.2回填土方回填由装载机和自卸车人工回填压实。严格控制回填土的含水率，清除回填土中的各种杂物，在地基周围对称均匀回填，每层厚度不

8、大于30Omnb回填密度应满足设计要求20.94。5.2模板工程5 .2.1安装模板1、基础模板：12厚竹塑模板、100*55木方、48脚手架钢管配套安装。2、梁柱接头模板的选择梁柱接缝模板采用柱脚框架模板与主梁模板合为一体，模板接缝处粘贴2mm厚海绵条，保证梁柱接缝头垂直方正。梁柱不抹灰。3、顶板模板和支架的选择顶板采用12Innl厚的多层胶合板模板,加快了系统的拆卸速度。更快的模板周转以加快施工速度。所有胶合板均采用硬拼板，对不平直的边缘进行手工刨平，确保板面平整不漏浆，混凝土外观平整、干净。4、框架柱模板及支架的选择框架柱模板和支架采用12粗竹胶模板、100*55木方、48脚手架钢管安装

9、。5、梁模板的选择梁模板采用12mm厚的多层胶合板模板，梁模板按图纸要求拱形。跨度大于4m时，拱度应为3%。横梁侧面成型横梁底部成型。6 .楼梯踏步模板的选择楼梯踏步模板和楼梯底模板采用12mm厚胶合板模板，50mmX100lnm木方背波纹，先用钢管脚手架支撑。支撑模板时，先安装平台梁模板，再安装楼梯底模板，再安装楼梯外模板，最后安装台阶模板。5.2.2模板安装的一般要求1、在立模过程中，必须清理木屑和杂物，在梁根的每一段至少留出两个清扫口，并及时清理杂物，然后密封，以免夹渣引起的质量缺陷HYPERLINK,zhttp2、每次安装模板时，必须清洁前面板和柱根。3、模板搭建好后，先进行自检。允许

10、偏差必须符合规范的要求。对不符合要求的，应进行返工调整，经检验合格后方可送检。4、模板验收的重点是控制刚度、垂直度、平整度和接缝，特别要注意外墙模板、楼梯间模板等轴线位置的正确性，并检查预埋件的位置以及钢质保护层的厚度。5、合模前检查钢模板是否缺失，位置是否准确，安装是否牢固。固定在模板上的预埋件和预留孔不得遗漏，安装必须牢固，位置必须准确，隐蔽检查合格。6、为保证模板接缝严密不漏水，防止模板吸水或受热膨胀造成过度变形，以下部位必须用透明胶带粘贴：D模板的四个角柱模板；2）板模板之间；3）模板和梁模具的内角等；7、模板安装前，应将施工缝处硬化混凝土表面的水泥膜、松散混凝土及其薄弱层凿除、冲洗干

11、净，并清理污染钢筋。8防漏浆措施设置模具前，清洁立模与平模的接触区域。在设置模具之前，在模板的接缝处粘贴50mm宽的透明胶带。5. 2.3模板工程质量控制措施1、项目建设前期，精心处理。对每一个单独的模板工程，严格按照工程要求和图纸尺寸进行设计、生产和质量监控，工程质量得到充分保证。2、根据工程总进度要求，对模板工程的设计、制作、安装工期进行倒推，确保各项准备工作按计划进行。在模板工程设计过程中和施工前，模板设计人员和项目管理人员应多次进行技术交流和技术交底，确保模板施工与其他施工紧密结合，模板施工有序进行。3、现场施工期间，技术人员将在现场进行模板管理和施工指导,技术人员与现场工程人员密切配

12、合，确保工程顺利进行。4、模板施工完全按照现场文明施工标准和现场安全施工规范，确保安全文明的模板施工。5、模板各部位及架体安装应牢固可靠，以免施工过程中发生安全事故。6、支模时，严格按照模板施工方案进行。7、模板应按规范拱起。现浇梁板跨度大于等于4m时，模板应作拱形，拱形高度应为全跨长的3/1000。8、屋面模板施工时，用水平仪控制模板的水平度。9、为防止柱碎烂根，模板架设前应在模板下抹灰浆。这样，在浇筑混凝土时，不会因为模板底部不平整和缝隙而导致漏浆。脱模后铲掉砂浆层。10、在顶板模板的接缝处贴上塑料胶带，并在垂直模板的接缝处加一条2rrnn厚的海绵条密封，以防止接缝处渗漏。11、按规范要求

13、，预留相同条件下的维修试块，试压后确定脱模时间。5. 2.4模板安装允许偏差及检验方法表面5.2.4项目允许偏差(mm)测试方法轴位5钢尺检查底面标高5水平或拉线、钢尺检查节内零件尺寸根据10钢尺检查柱、墙、梁+4,-5钢尺检查层高垂直度不超过5m6某仪或吊线、钢尺检查超过5m8某仪或吊线、钢尺检查相邻两块板的表面高度之差2钢尺检查表面粗糙度32m用尺子和塞尺检查注意：检查轴的位置时，应沿垂直和水平方向测量，取较大值。固定在模板上的预埋件、预留孔和预留孔不得省略，安装牢固、位置准确。7. 2.5模板拆除1、脱模顺序遵循先支撑后拆、非承重后承重、侧模先脱模后底模自上而下的原则。脱模时严禁使用大锤

14、和撬棒撬。2、边模板的拆除应确保拆除前混凝土表面及棱角无损伤。3、各部分底模拆卸要求：1）梁底模板：当长度大于8m且强度达到100%时，可拆除；当长度小于等于8m,强度达到70%时，可拆除。2）当底模强度达到75%时，即可拆除。3）悬臂构件的模板和支撑：当混凝土强度达到100%时，可以拆除。拆除时间表5.2.5序列号结构跨度米混凝土强度（%）评论L250%1盘子28100%2光束L8长875%100%3梁板L21.275%100%5.3加固工程5. 3.1柱子加固1套柱箍筋：按图纸要求的间距计算每根柱的箍筋数量，先在下层伸出的搭接钢筋上设置箍筋，再竖立柱钢筋。2绘制箍筋间距线：在竖立柱的竖向钢筋上，根据图纸要求用粉笔绘制箍筋间距线。3柱马镣绑扎：D根据已拉好的箍筋的位
