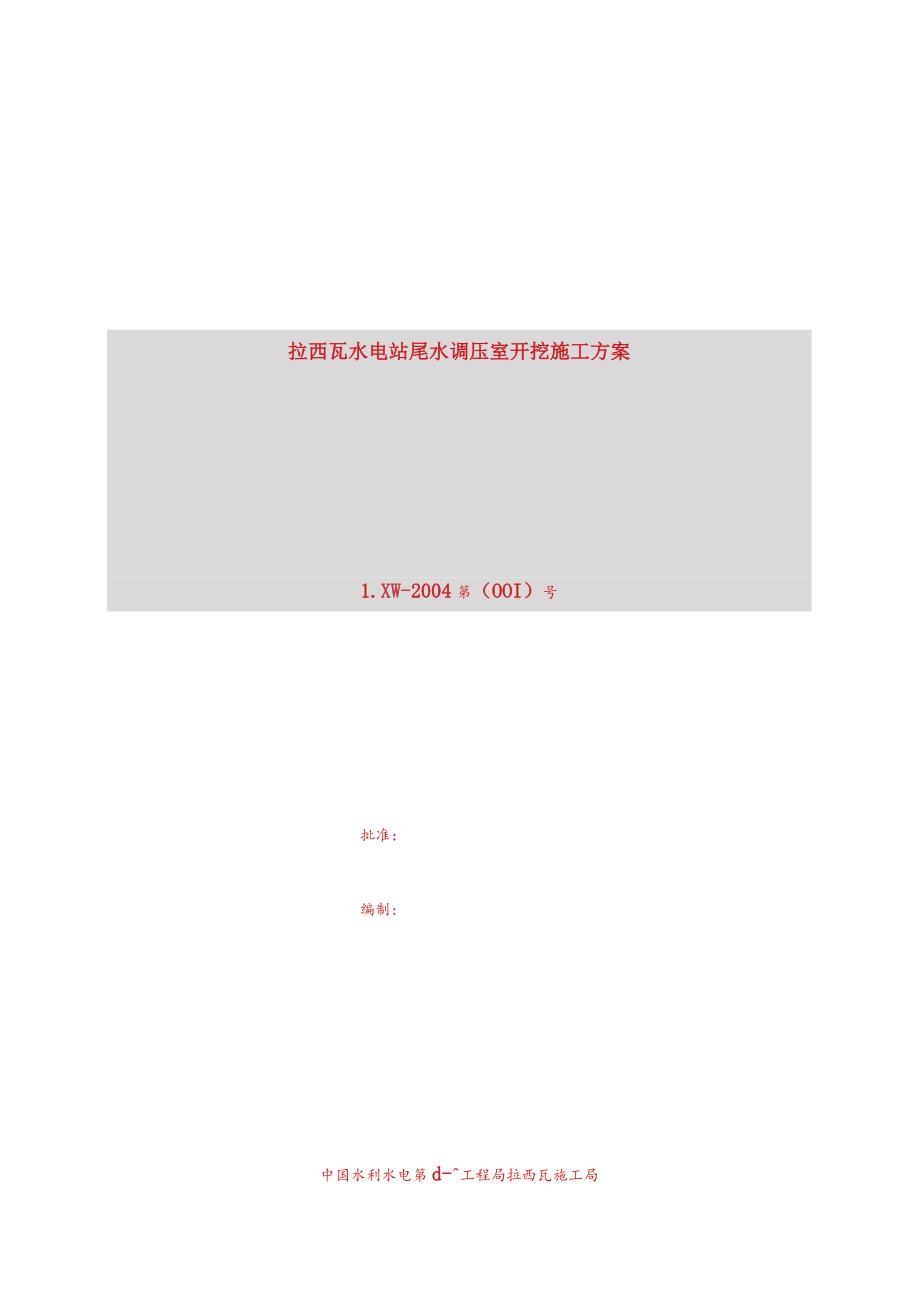

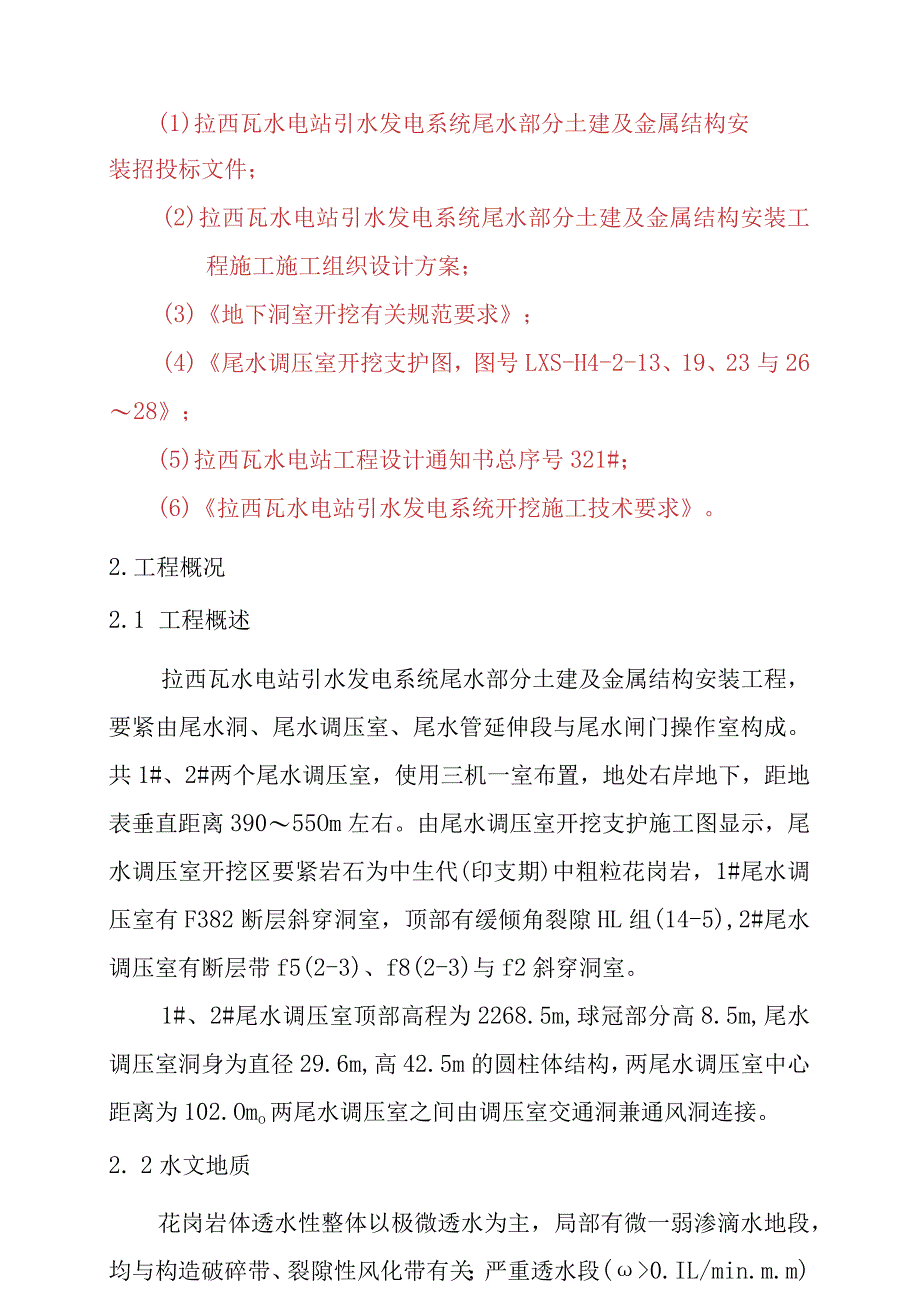

1、拉西瓦水电站尾水调压室开挖施工方案1.XW-2004第（OOI）号批准：编制：中国水利水电第d-工程局拉西瓦施工局二OO五年二月十二日1.编制根据(1)拉西瓦水电站引水发电系统尾水部分土建及金属结构安装招投标文件；(2)拉西瓦水电站引水发电系统尾水部分土建及金属结构安装工程施工施工组织设计方案；(3)地下洞室开挖有关规范要求；(4)尾水调压室开挖支护图，图号LXS-H4-2-13、19、23与2628；(5)拉西瓦水电站工程设计通知书总序号321#；(6)拉西瓦水电站引水发电系统开挖施工技术要求。2.工程概况2.1 工程概述拉西瓦水电站引水发电系统尾水部分土建及金属结构安装工程，要紧由尾水洞、

2、尾水调压室、尾水管延伸段与尾水闸门操作室构成。共1#、2#两个尾水调压室，使用三机一室布置，地处右岸地下，距地表垂直距离39055Om左右。由尾水调压室开挖支护施工图显示，尾水调压室开挖区要紧岩石为中生代(印支期)中粗粒花岗岩，1#尾水调压室有F382断层斜穿洞室，顶部有缓倾角裂隙HL组(14-5),2#尾水调压室有断层带f5(2-3)、f8(2-3)与f2斜穿洞室。1#、2#尾水调压室顶部高程为2268.5m,球冠部分高8.5m,尾水调压室洞身为直径29.6m,高42.5m的圆柱体结构，两尾水调压室中心距离为102.Omo两尾水调压室之间由调压室交通洞兼通风洞连接。2. 2水文地质花岗岩体透

3、水性整体以极微透水为主，局部有微一弱渗滴水地段，均与构造破碎带、裂隙性风化带有关；严重透水段(0.IL/min.m.m)所占比例很少。地下水化学类型属重碳酸氯化钾钠型水，呈弱碱性，对混凝土无任何侵蚀性。3,施工供风、供水、供电及通风等施工布置3.1施工风、水、电及施工道路规划3. 1.1施工供风1#、2#尾水调压室洞挖施工使用设在主变上支洞内的4#空压机站进行供风，供风设备为6台20?空压机，其供风量为120r7min。供风管路沿主变上支洞与两尾调交通洞进行铺设，向2#调压室供风的管路在通过1#调压室时绕1#调压室右边墙，打锚杆插筋联接通过，供风管使用由129钢管，距工作面30m处设设风包叉，

4、接山40橡胶管到掌子面。3. 1.2施工供水施工供水从尾水施工支洞与过坝交通洞交叉口处的主供水管接75的钢管沿过坝交通洞、主变上支洞引入空压机站旁的水箱内，水箱容积为2X2X1.5m,在水箱内设2寸水泵通过中50塑料管引入1#、2#尾水调压室开挖工作面，供水管使用阀兰联接,主、支管之间设置截阀，联接供水胶管距掌子面距离不超过30m。支管使用75m钢管，所有供水管按“短、平、直”原则布置，管路敷设应考虑不妨碍后续工序施工与交通运输，并作好防炮措施。3.L3施工供电及照明施工用电要紧为空压机供电与洞内施工照明及喷碎等设备用电，共计总用电容量为600KVA,故由主变上支洞内1250KVA的4#变压器

5、供电满足开挖高峰期施工用电的需要。供电线路使用三相四线制，交通洞使用50OW白枳灯，每8m左右布置一盏，沿洞室拱脚布置。每个调压室内使用2盏IkW移动式投影灯照明，线路使用35m11）2的低压绝缘导线随工作面进行布置。局部照明使用36v低压安全灯，数量根据现场需要配置。3.1. 4施工通风布置尾水调压室使用混合通风方式，在主变上支洞与过坝交通洞交叉口布置1台2X55KW的轴流式通风机向两个尾水调压室压送新鲜空气，由于尾水调压室同下部叉管段贯穿后，延伸段开挖的烟尘大部分上串到尾水调压室，即在两个尾水调压室2260.0高程各布置一台237kw的吸出式通风机，通过两尾调交通洞与主变上支洞将烟尘排出洞

6、外，以便达到更好的通风效果。3.2. 5施工道路布置上部（2260高程以上）出渣施工道路：2#尾水调压室加调间施工瓢洞主变上端I右.地线过坝交通洞黄河大桥伊黑龙沟渣场。2260高程下列出渣施工道路：尾水洞叉管段1#、2#尾水洞尾水施土支洞下叉洞若岸地线击坝交通洞黄河大桥伊黑龙沟渣场。3.2施工供风1#、2#尾水调压室2260高程下列洞挖施工仍使用设在尾调、尾闸交通洞交叉口的4#空压机站进行供风，供风设备为6台20m3空压机，其供风量为12011)3min。供风管路沿主变上支洞与两尾调交通洞进行铺设，向2#调压室供风的管路在通过1#调压室时绕1#调压室右边墙，打锚杆插筋联接通过，供风管使用129

7、钢管,距工作面30m处设设风包叉，接由40橡胶管到掌子面。3.3施工供水施工供水从尾水施工支洞与过坝交通洞交叉口处的主供水管接75的钢管沿过坝交通洞、主变上支洞引入空压机站旁的水箱内，水箱容积为2X2X1.5m,在水箱内设2寸水泵通过50塑料管引入1#、2#尾水调压室开挖工作面，供水管使用阀兰联接,主、支管之间设置截阀，联接供水胶管距掌子面距离不超过30m。支管使用75mm钢管，所有供水管按“短、平、直”原则布置，管路敷设应考虑不妨碍后续工序施工与交通运输，并作好防炮措施。3.4施工供电及照明施工用电要紧为空压机供电与洞内施工照明及喷碎等设备用电，共计总用电容量为600KVA,故由主变上支洞内

8、1250KVA的4#变压器供电满足开挖高峰期施工用电的需要。供电线路使用三相四线制，交通洞使用500W白枳灯，每8m左右布置一盏，沿洞室拱脚布置。每个调压室内使用2盏IkW移动式投影灯照明，线路使用35三2的低压绝缘导线随工作面进行布置。局部照明使用36v低压安全灯，数量根据现场需要配置。3. 5施工通风布置尾水调压室使用混合通风方式，在主变上支洞与过坝交通洞交叉口布置1台2X55KW的轴流式通风机向两个尾水调压室压送新鲜空气，由于尾水调压室同下部叉管段贯穿后，延伸段开挖的烟尘大部分上串到尾水调压室，即在两个尾水调压室2260.0高程各布置一台237kw的吸出式通风机，通过两尾调交通洞与主变上

9、支洞将烟尘排出洞外，以便达到更好的通风效果。4.尾水调压室开挖总体规划1#、2#尾水调压室分别座落在1#、2#尾水洞与1#6#尾水管延伸段相交的叉管段上部，属地下洞室群布置，横竖交错，相邻洞室距离太近，为保证地下洞室安全，故全部使用YT-28气腿手风钻进行分层、分区开挖。根据工程结构特点与布置方式，分上部（2260高程以上）与2260高程下列两部分进行开挖。4.1 尾水调压室开挖施工程序4.2 开挖施工程序说明1#尾水调压室上部开挖直接由主变上支洞进行开挖，2#尾水调压室上部开挖需要通过两尾水调压室之间施工支洞兼交通洞通风洞与1#尾水调压室运渣，为保证施工进度在开挖两尾调之间交通洞的同时，1#

10、尾水调压室可进行上部开挖，在交通洞打到2#调压室时，两调压室上部与溜渣导井同时进行施工，在进行溜渣导井开挖时1#、2#尾水洞务必开挖到尾+00桩号后溜渣井才能实现上下贯穿;根据尾水调压室洞室平面布置,在进行尾水调压室2260高程下列开挖时，先进行2#尾水调压室2260高程下列开挖，待2#尾水调压室2260高程下列开挖支护完毕后，再进行1#尾水调压室2260高程下列开挖支护。4.3 上部（2260高程以上）开挖4. 3.1开挖施工方案上部开挖高度为8.5m,顶部高程为2268.5m,上部开挖结构为球冠型。上部共分4步进行开挖，使用先中导洞、后顶拱、最后两侧的分部、分区开挖方式（具体见下示图），短

11、进尺、光面爆破技术，并对拱脚以上按设计紧跟进行支护施工，钻孔使用YT28手风钻。首先沿尾调上支洞尾水调压室中心线进行尾水调压室中导洞开挖，尾水调压室中导洞开挖断面为8X6m的城门洞型，中导洞开挖到位后从尾调室两端向中间进行一区挑顶开挖，一次开挖厚度为L2L5,开挖到位后及时进行锚杆、喷碎等各类支护施工，再使用YT-28手风钻进行尾水调压室二区开挖与支护施工。然后依次进行两侧剩余三区开挖。在进行二区与三区开挖时环向前、后、左、右又各分8个部分使用手风钻搭设钻爆平台以水平下倾30的夹角向四周逐步扩挖，最后直到拱角。由于该部分开挖结构为球形断面，为保证开挖轮廓线，该部分扩挖使用弱爆破，短循环，光面爆

12、破技术进行操纵爆破，每循环孔深为0.8mL5ni。关于临近开挖线0.7m时，要精雕细刻，测量对每循环爆破情况进行检测，随时使用小炮进行欠挖处理，在扩挖施工过程中关于断层破碎带及时进行锚杆、喷碎等临时支护，以确保洞室围岩安全。4. 3.2出渣方式爆破石渣使用3.011)3侧卸式装载机、Lom3液压反铲配合15t自卸汽车，通过尾调上支洞装运出；4. 3.3爆破参数尾水调压室爆破参数通过现场爆破试验后，选定的最佳爆破参数，上部开挖具体爆破参数如下：上部中导洞开挖钻爆参数：掏槽孔钻爆参数：楔形掏槽，钻孔孔径D=42mm,孔深3.5m,孔距0.5m,孔斜角度为66,单孔药量2.距g,使用2#岩石32mm

13、炸药连续装药，装药长度为2.8m,导爆管毫秒微差非电起爆网络起爆。崩落孔钻爆参数:钻孔孔径D=42mm,孔深3.2m,间排距0.71.0m,单孔药量1.61.2kg,使用2#岩石32mm炸药连续装药，导爆管毫秒微差非电起爆网络起爆。上部分层、分区扩挖钻爆参数：利用临空面以水平下倾夹角30进行前、后、左、右分区扩挖爆破参数:钻孔孔径D=42mm,孔深0.81.2m,间排距为0.50.6m,线装药量为250350gm,使用2#25X200mX90g岩石炸药间隔装药，导爆索引爆。向上挑扩爆破参数：楔形掏槽，掏槽孔孔深为L52.0,间距为0.50.6m,单孔药量为0.60.8kg,使用2#25200m

14、m90g岩石炸药连续装药，导爆管毫秒微差非电起爆网络起爆。临近开挖边线光面爆破参数：钻孔孔径D=42,孔深0.6LOnb间距0.5m,线装药量为150180gm,使用32mm乳化炸药间隔装药，导爆索引爆。4.42260m高程下列开挖4.4.1开挖施工方案尾水调压室下部开挖使用设置溜渣井，而后扩挖的施工方法,当扩挖到施工人员无法到达工作面时，通过现场设置的吊篮作为施工通道，提升机使用绞车机构。在进行尾水调压室下部开挖时，先使用YT-28手风钻人工自上而下进行溜渣导井开挖，导井直径为2.4,中心设4个空孔，直线掏槽。出渣使用卷扬机通过吊篮提升。导井开挖完毕后，再自上而下进行溜渣导井扩挖，扩挖后溜渣

15、井的直径为&Onu溜渣井扩挖之后，进行竖向分层扩挖见（尾调2260高程下列开挖图），每4.Om高为一层，具体分层如下。扩挖沿溜渣井四周布置环向爆破孔，每层分八个区进行爆破，具体见爆破布孔图。钻孔使用TY-28手风钻，同时为减小爆破石渣翻渣量，扩挖使用分台阶爆破施工方法。周边使用光面爆破技术进行爆破，光爆层厚度为0.60.7mo第1层:EL2260.0m-2256.0m,层开挖高度为4.0m；第2层:EL2256.0m2252.0m,层开挖高度为4.0m；第3层：EL2252.02248m,层开挖高度为4.0m；第4层:EL2248m-2244m,层开挖高度为4. 0m；第5层：EL2244m2240m,层开挖高度为4.0m；第6层：EL2240m2236m,层开挖高度为4.0m；第7层：EL2236m2232m,层开挖高度为40m；第8层：EL2232m2228m,层开挖高度为4.0m；第9层：EL2228m2224m,层开挖高度为4.0m；第10层：EL2224m2220m,层开挖高度为4.0叱第11层：EL2220m2217.5m,层开挖高度为3.5m。4. 4.2爆破参数溜渣导井(D=2.4m)开挖钻爆参数：掏槽孔钻爆参数：榭形掏槽，掏槽孔5个，中心为1个聚能空孑L,
