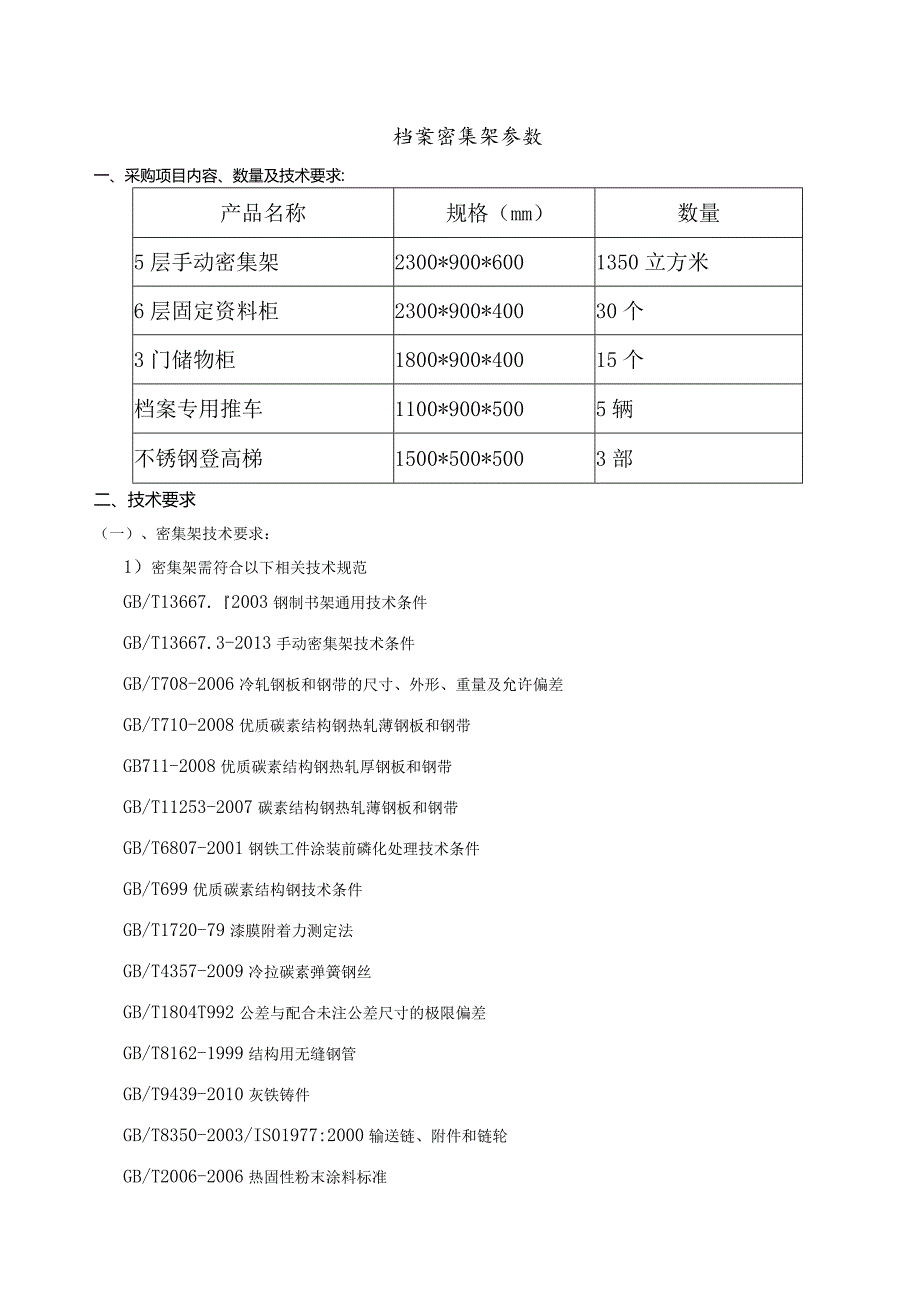

1、档案密集架参数一、采购项目内容、数量及技术要求:产品名称规格（mm）数量5层手动密集架2300*900*6001350立方米6层固定资料柜2300*900*40030个3门储物柜1800*900*40015个档案专用推车1100*900*5005辆不锈钢登高梯1500*500*5003部二、技术要求（一）、密集架技术要求：1）密集架需符合以下相关技术规范GB/T13667.2003钢制书架通用技术条件GB/T13667.3-2013手动密集架技术条件GB/T708-2006冷轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T710-2008优质碳素结构钢热轧薄钢板和钢带GB711-2008优质碳

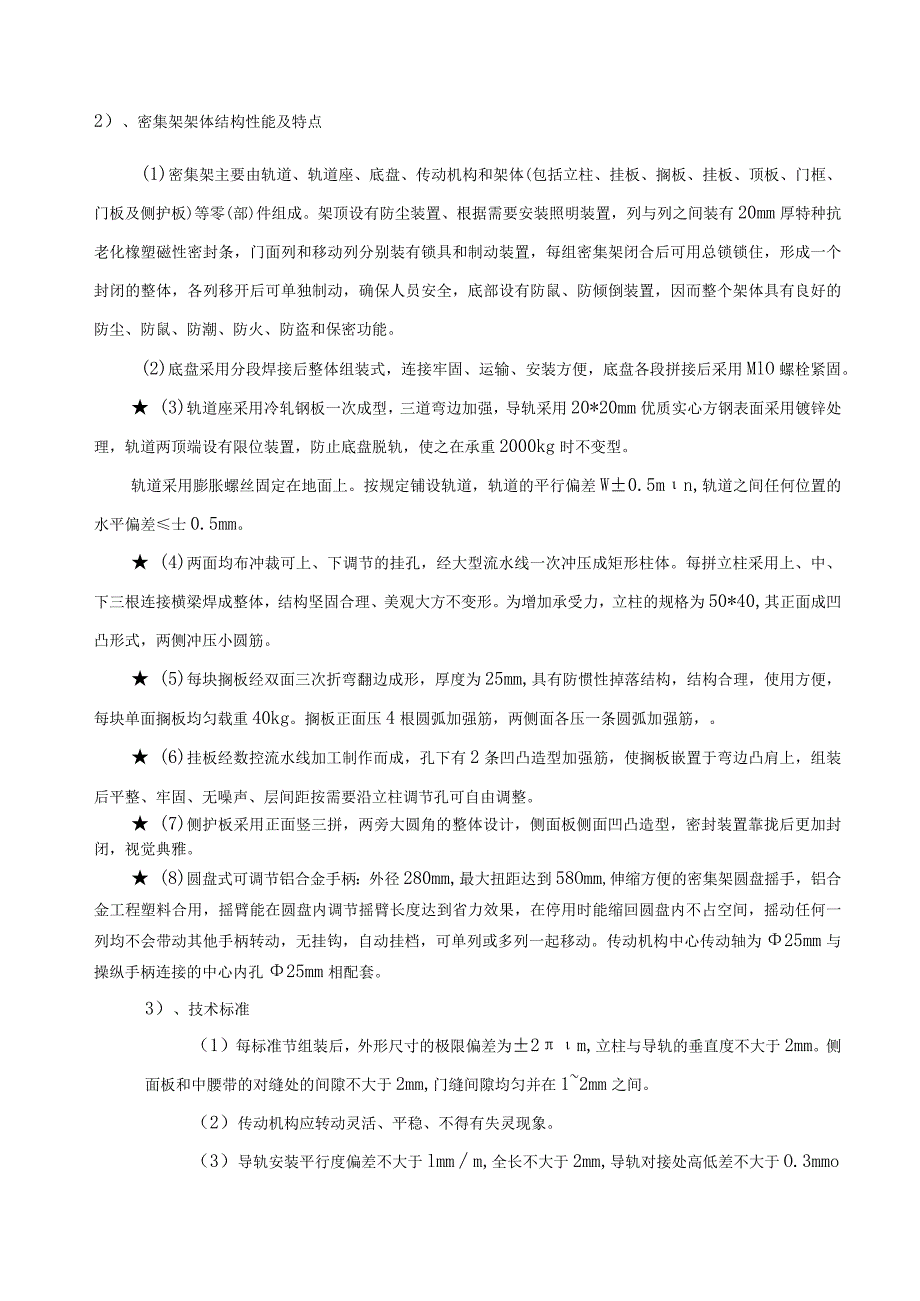

2、素结构钢热轧厚钢板和钢带GB/T11253-2007碳素结构钢热轧薄钢板和钢带GB/T6807-2001钢铁工件涂装前磷化处理技术条件GB/T699优质碳素结构钢技术条件GB/T1720-79漆膜附着力测定法GB/T4357-2009冷拉碳素弹簧钢丝GB/T1804T992公差与配合未注公差尺寸的极限偏差GB/T8162-1999结构用无缝钢管GB/T9439-2010灰铁铸件GB/T8350-2003/IS01977:2000输送链、附件和链轮GB/T2006-2006热固性粉末涂料标准2）、密集架架体结构性能及特点(1)密集架主要由轨道、轨道座、底盘、传动机构和架体(包括立柱、挂板、搁板、

3、挂板、顶板、门框、门板及侧护板)等零(部)件组成。架顶设有防尘装置、根据需要安装照明装置，列与列之间装有20mm厚特种抗老化橡塑磁性密封条，门面列和移动列分别装有锁具和制动装置，每组密集架闭合后可用总锁锁住，形成一个封闭的整体，各列移开后可单独制动，确保人员安全，底部设有防鼠、防倾倒装置，因而整个架体具有良好的防尘、防鼠、防潮、防火、防盗和保密功能。(2)底盘采用分段焊接后整体组装式，连接牢固、运输、安装方便，底盘各段拼接后采用MlO螺栓紧固。 (3)轨道座采用冷轧钢板一次成型，三道弯边加强，导轨采用20*20mm优质实心方钢表面采用镀锌处理，轨道两顶端设有限位装置，防止底盘脱轨，使之在承重2

4、000kg时不变型。轨道采用膨胀螺丝固定在地面上。按规定铺设轨道，轨道的平行偏差W0.5mn,轨道之间任何位置的水平偏差士0.5mm。 (4)两面均布冲裁可上、下调节的挂孔，经大型流水线一次冲压成矩形柱体。每拼立柱采用上、中、下三根连接横梁焊成整体，结构坚固合理、美观大方不变形。为增加承受力，立柱的规格为50*40,其正面成凹凸形式，两侧冲压小圆筋。 (5)每块搁板经双面三次折弯翻边成形，厚度为25mm,具有防惯性掉落结构，结构合理，使用方便，每块单面搁板均匀载重40kg。搁板正面压4根圆弧加强筋，两侧面各压一条圆弧加强筋，。 (6)挂板经数控流水线加工制作而成，孔下有2条凹凸造型加强筋，使搁

5、板嵌置于弯边凸肩上，组装后平整、牢固、无噪声、层间距按需要沿立柱调节孔可自由调整。 (7)侧护板采用正面竖三拼，两旁大圆角的整体设计，侧面板侧面凹凸造型，密封装置靠拢后更加封闭，视觉典雅。 (8)圆盘式可调节铝合金手柄：外径280mm,最大扭距达到58Omm,伸缩方便的密集架圆盘摇手，铝合金工程塑料合用，摇臂能在圆盘内调节摇臂长度达到省力效果，在停用时能缩回圆盘内不占空间，摇动任何一列均不会带动其他手柄转动，无挂钩，自动挂档，可单列或多列一起移动。传动机构中心传动轴为25mm与操纵手柄连接的中心内孔25mm相配套。3）、技术标准（1）每标准节组装后，外形尺寸的极限偏差为2m,立柱与导轨的垂直度

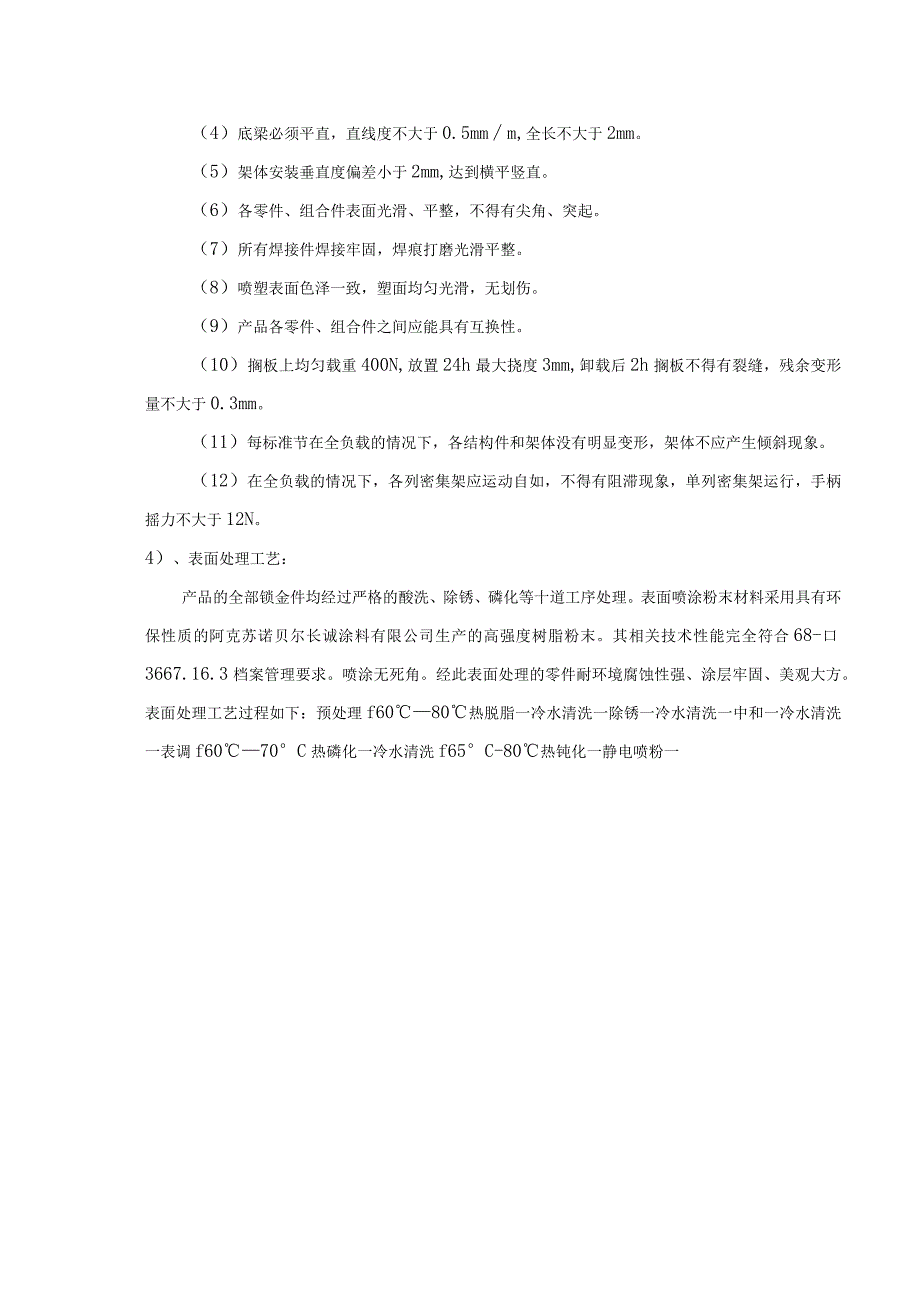

6、不大于2mm。侧面板和中腰带的对缝处的间隙不大于2mm,门缝间隙均匀并在12mm之间。（2）传动机构应转动灵活、平稳、不得有失灵现象。（3）导轨安装平行度偏差不大于lmmm,全长不大于2mm,导轨对接处高低差不大于O.3mmo（4）底梁必须平直，直线度不大于0.5mmm,全长不大于2mm。（5）架体安装垂直度偏差小于2mm,达到横平竖直。（6）各零件、组合件表面光滑、平整，不得有尖角、突起。（7）所有焊接件焊接牢固，焊痕打磨光滑平整。（8）喷塑表面色泽一致，塑面均匀光滑，无划伤。（9）产品各零件、组合件之间应能具有互换性。（10）搁板上均匀载重400N,放置24h最大挠度3mm,卸载后2h搁板

7、不得有裂缝，残余变形量不大于0.3mm。（11）每标准节在全负载的情况下，各结构件和架体没有明显变形，架体不应产生倾斜现象。（12）在全负载的情况下，各列密集架应运动自如，不得有阻滞现象，单列密集架运行，手柄摇力不大于12N。4）、表面处理工艺：产品的全部锁金件均经过严格的酸洗、除锈、磷化等十道工序处理。表面喷涂粉末材料采用具有环保性质的阿克苏诺贝尔长诚涂料有限公司生产的高强度树脂粉末。其相关技术性能完全符合68-口3667.16.3档案管理要求。喷涂无死角。经此表面处理的零件耐环境腐蚀性强、涂层牢固、美观大方。表面处理工艺过程如下：预处理f6080热脱脂一冷水清洗一除锈一冷水清洗一中和一冷水

8、清洗一表调f6070C热磷化一冷水清洗f65C-80热钝化一静电喷粉一180C固化。漆膜附着力达到GB1720中的二级指标。塑膜厚度为6070m,塑层防锈能力20年以上。5）、材料配置一览表设备名称设备配置材料规格技术参数采用标准性能说明轨道轨道座3.Omm冷轧钢板GB/T4336-2016导轨采用20*20mm优质实心方钢表面采用镀锌处理,轨道两顶端设有限位装置，防止底盘脱轨，使之在承重2000kg时不变型。导轨20*20mm实心方钢GB/T4336-2016底盘底梁、轴承档、夹紧块3.0mm冷轧钢板GB/T4336-2016底盘采用整体焊接，刚性足，不变形，表面喷塑架体压筋立柱1.5mm冷

9、轧钢板GB/T4336-2016架体结实，坚固，层数和间距可自自由由调整,表面亚光喷塑压筋搁板1.2mm冷轧钢板GB/T4336-2016压筋挂板1.2mm冷轧钢板GB/T4336-2016门板门框1.Omm冷轧钢板GB/T4336-2016门板1.Omm冷轧钢板GB/T4336-2016侧面板1.0mm冷轧钢板GB/T4336-2016侧护板采用正面竖三拼，两旁大圆角的整体设计,侧面板侧面凹凸造型，密封装置靠拢后更加封闭，视觉典雅。传动机构轴承P204OE级GB/T230.1-2009IS09001认证产品，精密度高，方向灵活,材料质量好,耐压与耐磨性能好实心六角钢2045#钢GB/T433

10、6-2016传动机构配合精密度高，定位可靠，传动轻便灵活，摇手；戏，运连接钢管020*2.5无缝六角钢管GB/T4336-2016设备名称设备配置材料规格技术参数采用标准性能说明铁滚轮HT20-40铸铁GB/T230.1-2009行平稳性能达到和超过国家标准铸轮ZG45滚齿粘制GB/T230.1-2009链条FR420摩托车专用链条GB/T230.1-2009省优级以上圆盘摇手柄摇手ZG45双向超越离合器结构GB/T230.1-2009外径280mm,最大扭距达到58Omm,伸缩方便的密集架圆盘摇手，铝合金工程塑料合用，摇臂能在圆盘内调节摇臂长度达到省力效果，在停用时能缩回圆盘内不占空间，摇动

11、任何列均不会带动其他手柄转动，无挂钩，自动挂档，可单列或多列一起移动。传动机构中心传动轴为25mm与操纵手柄连接的中心内孔25mm相配套。滚珠轴承制动装置侧列锁定装置808锁GB/T230.1-2009每列均装有制动装置，磁性密封条，操作方便，制动可靠,使用存取安全中列制动装置防护装置防震、防尘装置20mm磁性冰箱门吸条GB/T1294-2013每列的接触面均有缓冲及密封装置,具有良好的防震、防尘、防水、防鼠、防光、防潮、防火功能防尘板、顶板、1.OmmST12冷轧钢板GB/T4336-2016防鼠板1.0mmST12冷轧钢板GB/T4336-2016防倾倒装置3.0mm冷轧板GB/T4336
