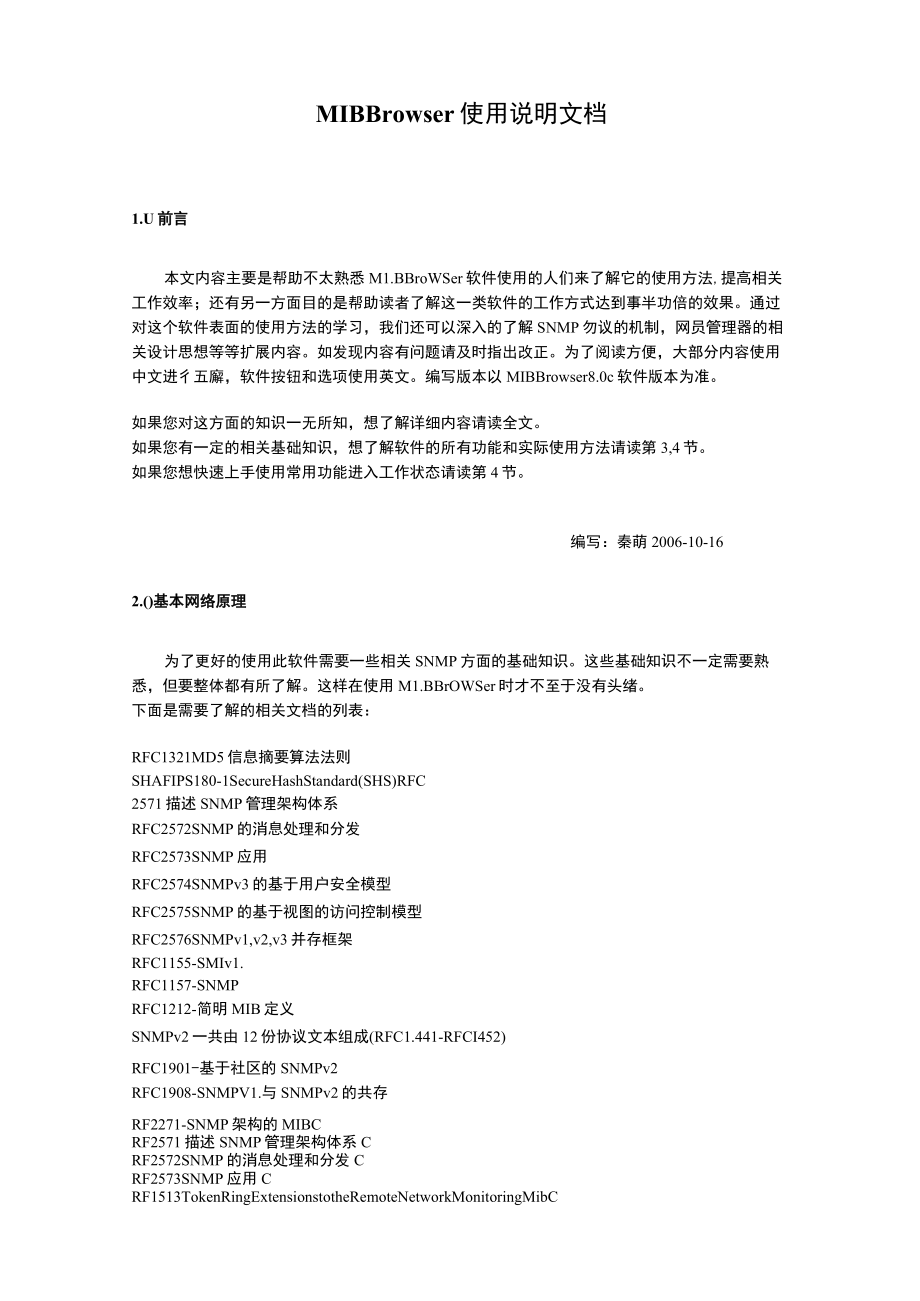

1、MIBBrowser使用说明文档1.U前言本文内容主要是帮助不太熟悉M1.BBroWSer软件使用的人们来了解它的使用方法,提高相关工作效率；还有另一方面目的是帮助读者了解这一类软件的工作方式达到事半功倍的效果。通过对这个软件表面的使用方法的学习，我们还可以深入的了解SNMP勿议的机制，网员管理器的相关设计思想等等扩展内容。如发现内容有问题请及时指出改正。为了阅读方便，大部分内容使用中文进彳五廨，软件按钮和选项使用英文。编写版本以MIBBrowser8.0c软件版本为准。如果您对这方面的知识一无所知，想了解详细内容请读全文。如果您有一定的相关基础知识，想了解软件的所有功能和实际使用方法请读第3

2、,4节。如果您想快速上手使用常用功能进入工作状态请读第4节。编写：秦萌2006-10-162.()基本网络原理为了更好的使用此软件需要一些相关SNMP方面的基础知识。这些基础知识不一定需要熟悉，但要整体都有所了解。这样在使用M1.BBrOWSer时才不至于没有头绪。下面是需要了解的相关文档的列表：RFC1321MD5信息摘要算法法则SHAFIPS180-1SecureHashStandard(SHS)RFC2571描述SNMP管理架构体系RFC2572SNMP的消息处理和分发RFC2573SNMP应用RFC2574SNMPv3的基于用户安全模型RFC2575SNMP的基于视图的访问控制模型RF

3、C2576SNMPv1,v2,v3并存框架RFC1155-SMIv1.RFC1157-SNMPRFC1212-简明MIB定义SNMPv2一共由12份协议文本组成(RFC1.441-RFCI452)RFC1901-基于社区的SNMPv2RFC1908-SNMPV1.与SNMPv2的共存RF2271-SNMP架构的MIBCRF2571描述SNMP管理架构体系CRF2572SNMP的消息处理和分发CRF2573SNMP应用CRF1513TokenRingExtensionstotheRemoteNetworkMonitoringMibCRF1757RemoteNetworkMonitoringMan

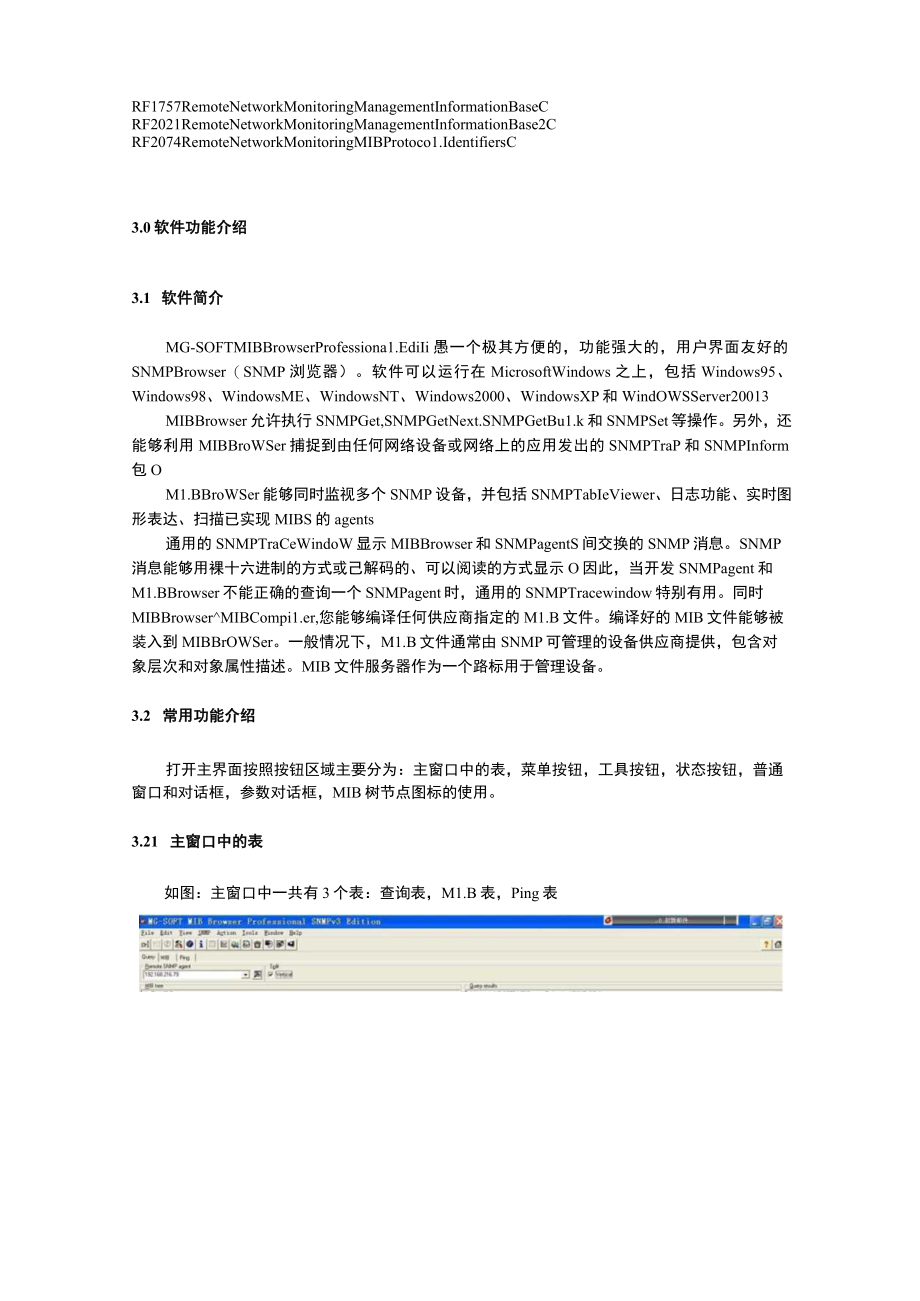

4、agementInformationBaseCRF2021RemoteNetworkMonitoringManagementInformationBase2CRF2074RemoteNetworkMonitoringMIBProtoco1.IdentifiersC3.0软件功能介绍3.1 软件简介MG-SOFTMIBBrowserProfessiona1.EdiIi愚一个极其方便的，功能强大的，用户界面友好的SNMPBrowser（SNMP浏览器）。软件可以运行在MicrosoftWindows之上，包括Windows95、Windows98、WindowsME、WindowsNT、Windo

5、ws2000、WindowsXP和WindOWSServer20013MIBBrowser允许执行SNMPGet,SNMPGetNext.SNMPGetBu1.k和SNMPSet等操作。另外，还能够利用MIBBroWSer捕捉到由任何网络设备或网络上的应用发出的SNMPTraP和SNMPInform包OM1.BBroWSer能够同时监视多个SNMP设备，并包括SNMPTabIeViewer、日志功能、实时图形表达、扫描已实现MIBS的agents通用的SNMPTraCeWindoW显示MIBBrowser和SNMPagentS间交换的SNMP消息。SNMP消息能够用裸十六进制的方式或己解码的、

6、可以阅读的方式显示O因此，当开发SNMPagent和M1.BBrowser不能正确的查询一个SNMPagent时，通用的SNMPTracewindow特别有用。同时MIBBrowserMIBCompi1.er,您能够编译任何供应商指定的M1.B文件。编译好的MIB文件能够被装入到MIBBrOWSer。一般情况下，M1.B文件通常由SNMP可管理的设备供应商提供，包含对象层次和对象属性描述。MIB文件服务器作为一个路标用于管理设备。3.2 常用功能介绍打开主界面按照按钮区域主要分为：主窗口中的表，菜单按钮，工具按钮，状态按钮，普通窗口和对话框，参数对话框，MIB树节点图标的使用。3.21 主窗口

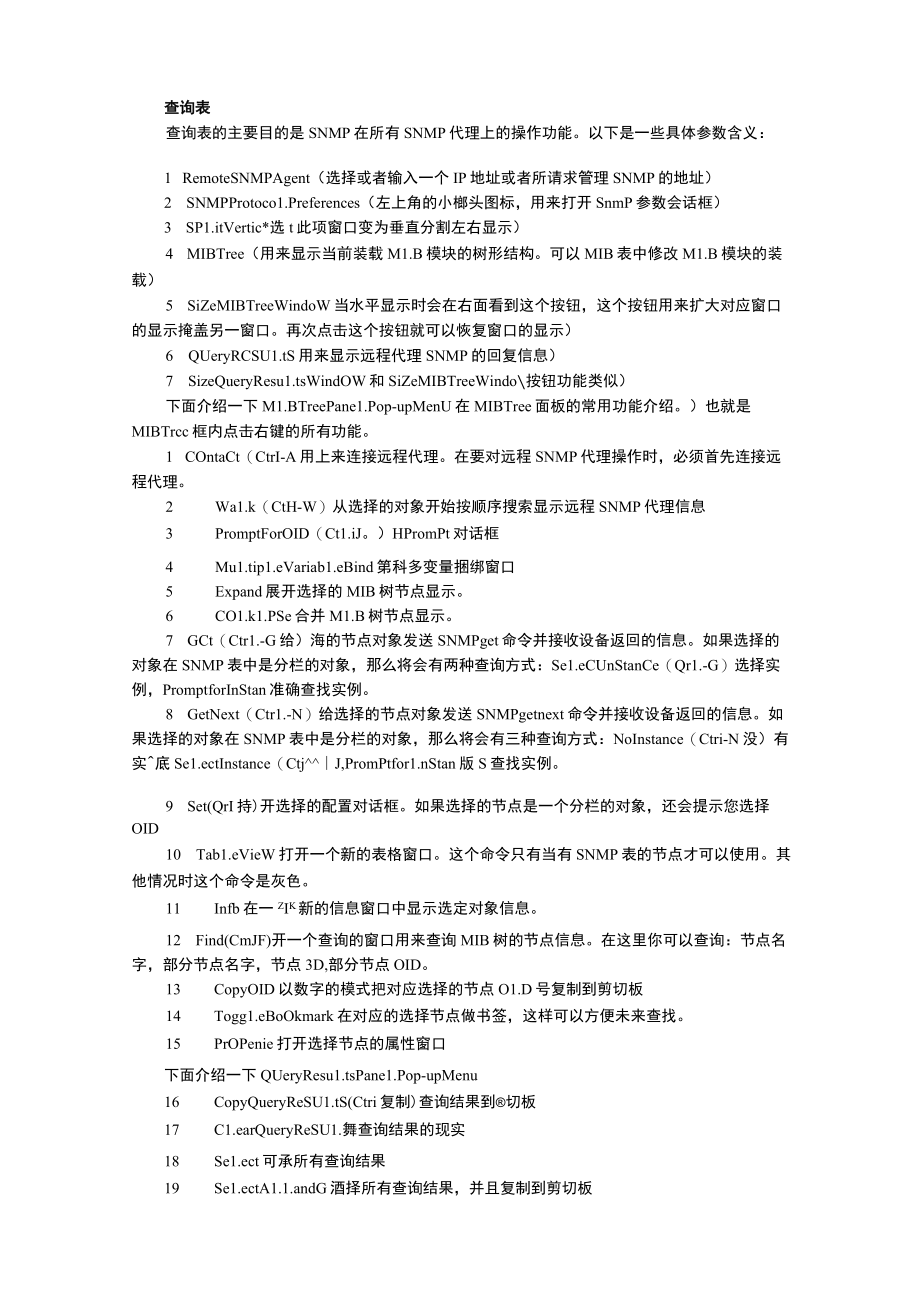

7、中的表如图：主窗口中一共有3个表：查询表，M1.B表，Ping表查询表查询表的主要目的是SNMP在所有SNMP代理上的操作功能。以下是一些具体参数含义：1 RemoteSNMPAgent（选择或者输入一个IP地址或者所请求管理SNMP的地址）2 SNMPProtoco1.Preferences（左上角的小榔头图标，用来打开SnmP参数会话框）3 SP1.itVertic*选t此项窗口变为垂直分割左右显示）4 MIBTree（用来显示当前装载M1.B模块的树形结构。可以MIB表中修改M1.B模块的装载）5 SiZeMIBTreeWindoW当水平显示时会在右面看到这个按钮，这个按钮用来扩大对应窗

8、口的显示掩盖另一窗口。再次点击这个按钮就可以恢复窗口的显示）6 QUeryRCSU1.tS用来显示远程代理SNMP的回复信息）7 SizeQueryResu1.tsWindOW和SiZeMIBTreeWindo按钮功能类似）下面介绍一下M1.BTreePane1.Pop-upMenU在MIBTree面板的常用功能介绍。）也就是MIBTrcc框内点击右键的所有功能。1 COntaCt（CtrI-A用上来连接远程代理。在要对远程SNMP代理操作时，必须首先连接远程代理。2 Wa1.k（CtH-W）从选择的对象开始按顺序搜索显示远程SNMP代理信息3 PromptForOID（Ct1.iJ。）HPr

9、omPt对话框4 Mu1.tip1.eVariab1.eBind第科多变量捆绑窗口5 Expand展开选择的MIB树节点显示。6 CO1.k1.PSe合并M1.B树节点显示。7 GCt（Ctr1.-G给）海的节点对象发送SNMPget命令并接收设备返回的信息。如果选择的对象在SNMP表中是分栏的对象，那么将会有两种查询方式：Se1.eCUnStanCe（Qr1.-G）选择实例，PromptforInStan准确查找实例。8 GetNext（Ctr1.-N）给选择的节点对象发送SNMPgetnext命令并接收设备返回的信息。如果选择的对象在SNMP表中是分栏的对象，那么将会有三种查询方式：NoI

10、nstance（Ctri-N没）有实底Se1.ectInstance（CtjJ,PromPtfor1.nStan版S查找实例。9 Set(QrI持)开选择的配置对话框。如果选择的节点是一个分栏的对象，还会提示您选择OID10 Tab1.eVieW打开一个新的表格窗口。这个命令只有当有SNMP表的节点才可以使用。其他情况时这个命令是灰色。11 Infb在一ZIK新的信息窗口中显示选定对象信息。12 Find(CmJF)开一个查询的窗口用来查询MIB树的节点信息。在这里你可以查询：节点名字，部分节点名字，节点3D,部分节点OID。13 CopyOID以数字的模式把对应选择的节点O1.D号复制到剪切

11、板14 Togg1.eBoOkmark在对应的选择节点做书签，这样可以方便未来查找。15 PrOPenie打开选择节点的属性窗口下面介绍一下QUeryResu1.tsPane1.Pop-upMenu16 CopyQueryReSU1.tS(Ctri复制)查询结果到切板17 C1.earQueryReSU1.舞查询结果的现实18 Se1.ect可承所有查询结果19 Se1.ectA1.1.andG酒择所有查询结果，并且复制到剪切板20 Find(Qr1.在)查询窗口打开21 Prim打开标准打印对话窗，打印查询结果窗口中的内容。22 PrOPertieMM查询结果对象被选定，这个命令就打开对应M

12、1.B节点的属性窗口。23 1.oCatC在MIB树中定位目标节点为查询结果面板中选择的节点。MIB表MIB表的主要目的是提供装载MIB模块到MIBBrowser的功能。1 1.oadedMIBModu1.es(1黔列表内显示了所有已经装载的M1.B模块。2 1.oadA1.1.Avai1.ab1.eMIBModu1.es(too1.bar牌断有可用的M1.B模块3 1.oadSe1.ectedMIBModu1.es(too1.barbu选谢JMIB模块4 RefreshContentsoftheMIBModu1.es1.is1.(too1.bz磁ftMIBn膜块列表的内容O5 Un1.oad

13、Se1.ectedMIBModu1.es(too1.barfi威选)磔3B模块6 Un1.oadA1.1.MIBModu1.es(too1.barb唯麻例有MIB模块7 MIBMOdUIeS(tab丽所有没有装载的MIB模块。8 MIBGroUPS(tab显示所有MIB模块的组Ping表Ping表的目的是让你可以执行一个基本的Ping操作来请求远端设备。1 PingIPAddress(drop-down隆者输入一个你想监控的IP地址或名字。2 SIartPinging(bu1.向曲的IP地址发送Ping包3 TraceRoute(butt丽脂定的P地址执行路由跟踪命令。4 Stop(butto

14、停)止当前的Ping或者路由跟踪操作。5 Numberofbytes(inputF蛹发送请求的字节大小。6 Numberofrequests(input捆定发)送请求的卷(O7 Timeoutms(input8 IPdontfragmentf1.ag(chec0RS9 Reso1.veaddressestohostnames(CheX)SK都获取IP地址和名字，这个选项可能会降低路由跟踪操作的速度。10 PingResu1.ts(fra庭利ing命令操作的结果3.22菜单条菜单条是一个在主窗口顶部的一条包含了各种程序的菜单。主要分为这些菜单：文件菜单,编辑菜单，视图菜单，SNMP菜单，动作菜单

15、，工具菜单，窗口菜单，帮助菜单。文件菜单包含两个按钮，一个是打开标准打印界面，一个是推出M1.B浏览器程序。编辑菜单1 CopyQueryResu1.ts(Ctri查凰班反。2 C1.earQueryReSU1.懑g查询结果3 Se1.ectAfi僻所有查询内容4 COPyO1.D复制选择的节点信息到剪切板。5 BookmarksM1.B浏览器可以标记任何节点信息。书签功能可以让你快速的在M1.B树中查找信息。Bookmarks(F12)打开书签窗口。Togg1.eBookmark(F9)在选择的MIB树节点上邦定书签。NextBookmark(F1.O)SM1.B树上跳转到下一个书签。PreviousBookmark(F8)跳转到上一个书签。6 Find(Ctr1.JF)开查询对话框用来查询指定文本信息。7 FindNext(F3向)下重复上一次的查询操作。8 FindPrevious(Cm向3_舰重复上一次的查询操作。图菜单1 MIBNodeProperties(Ctii打肝)幡的MIB树节点属性窗口。2 MIBBrowserPreferences(CtrfJf1.MIB浏览器参数对话框3 SNMPProtoco1.Preferences(Ctrf丽SNMP协议参数对话框
