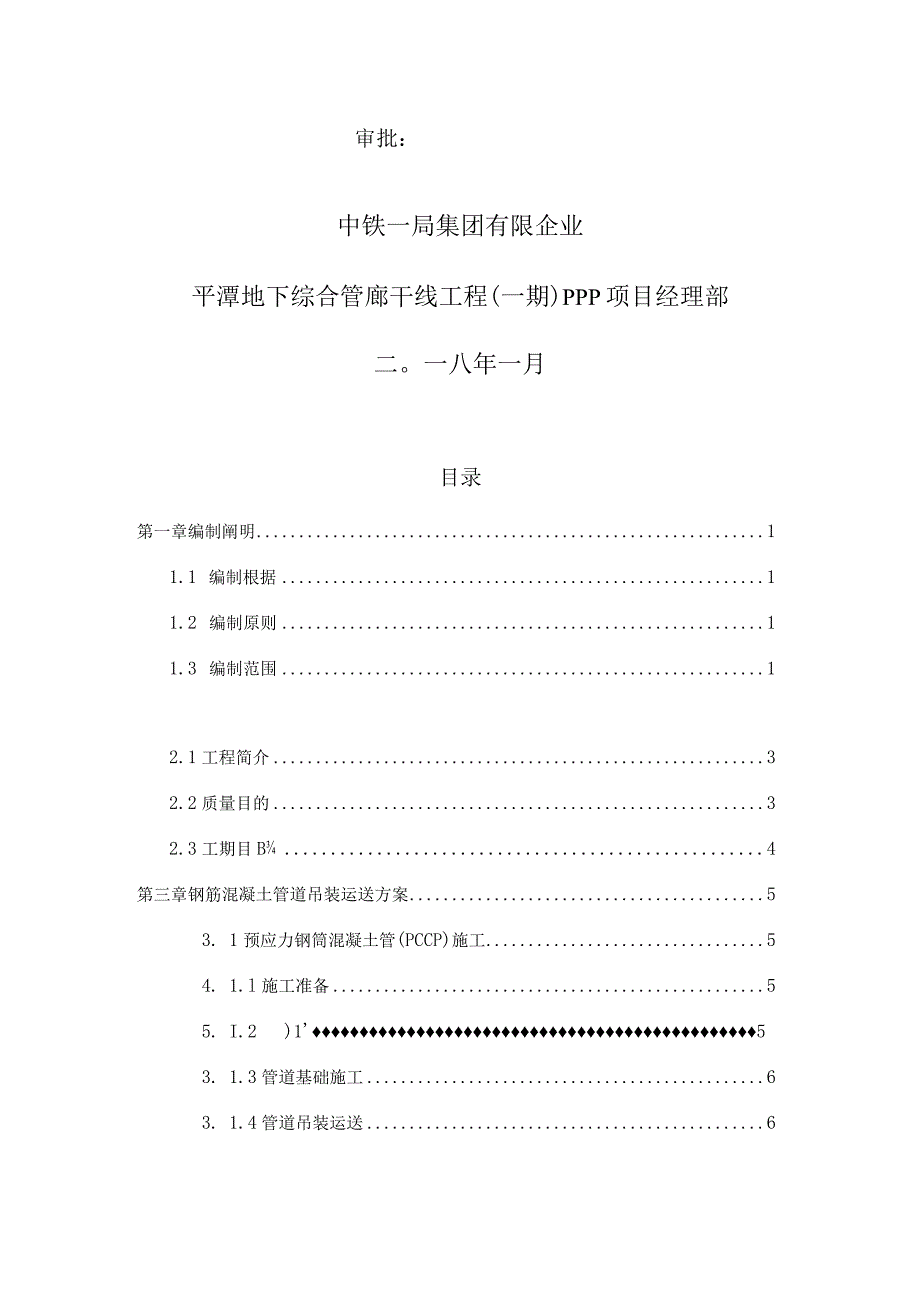

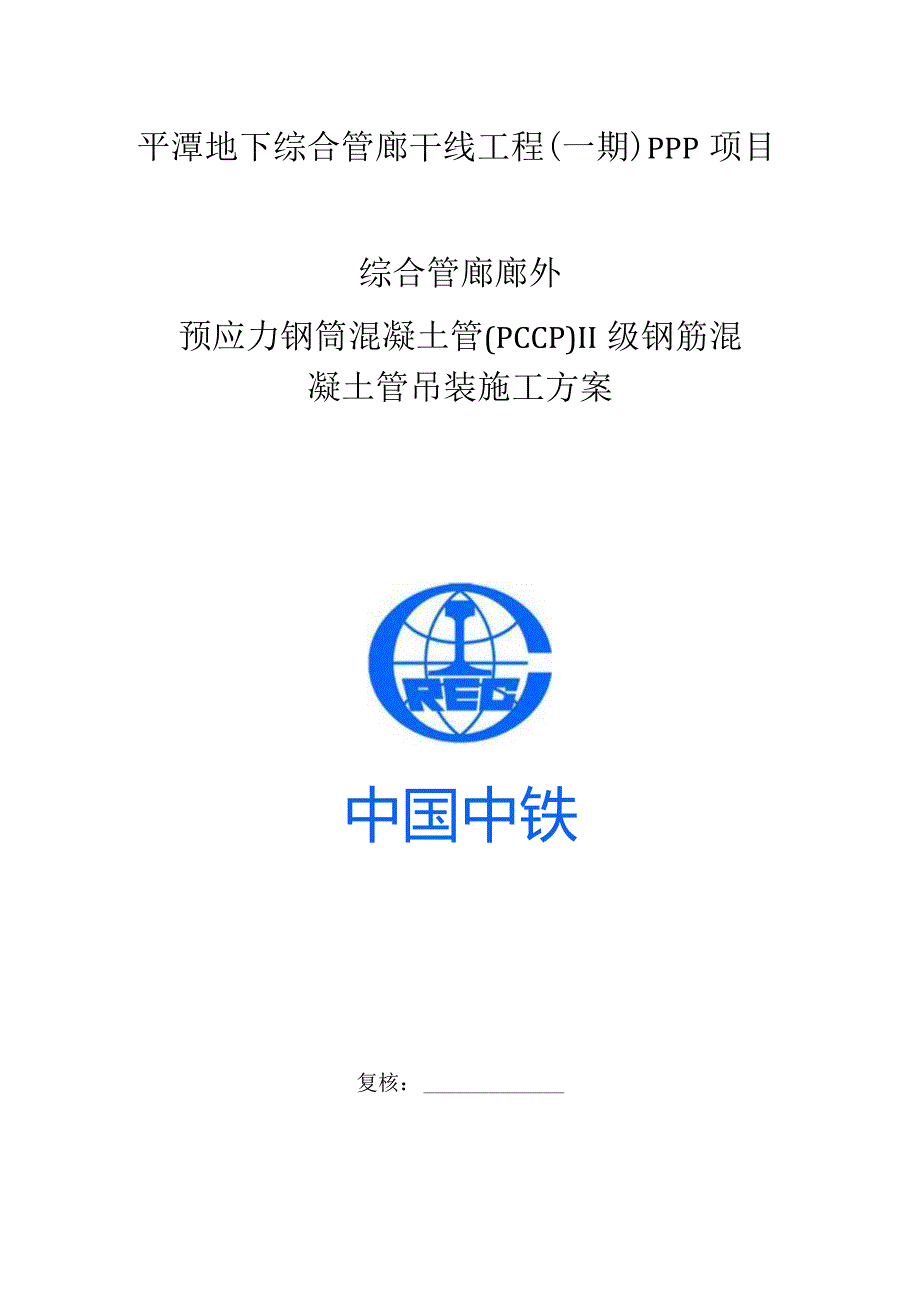

1、平潭地下综合管廊干线工程(一期)PPP项目综合管廊廊外预应力钢筒混凝土管(PCCP)II级钢筋混凝土管吊装施工方案中国中铁复核：审批：中铁一局集团有限企业平潭地下综合管廊干线工程(一期)PPP项目经理部二。一八年一月目录第一章编制阐明11.1 编制根据11.2 编制原则11.3 编制范围12.1工程简介32.2质量目的32.3工期目B4第三章钢筋混凝土管道吊装运送方案53. 1预应力钢筒混凝土管(PCCP)施工54. 1.l施工准备55. I.2)153. 1.3管道基础施工63. 1.4管道吊装运送64. 1.5管道包封施工73. 1.6包封混凝土浇筑94. 1.7检查井施工93. 1.8管

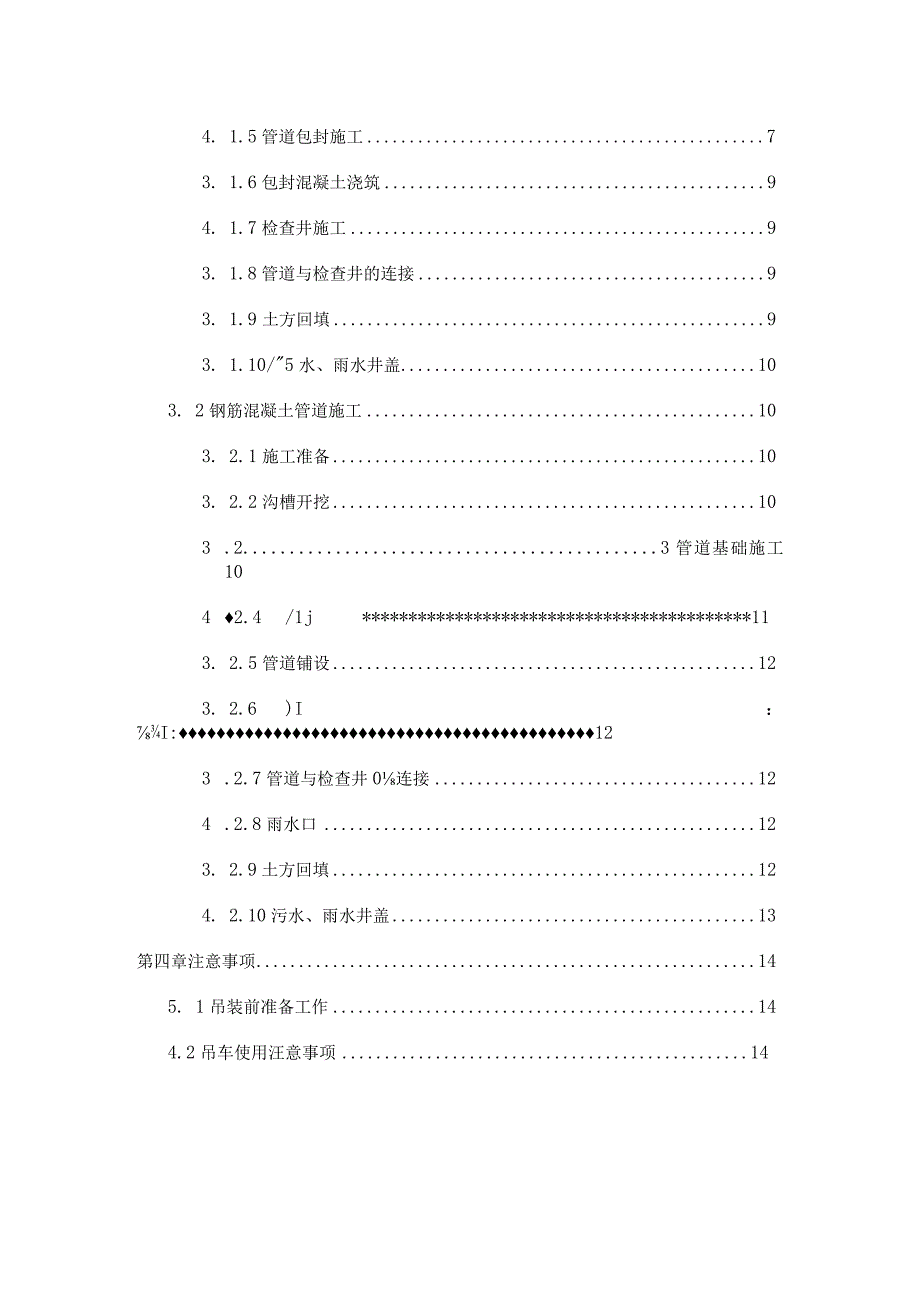

2、道与检查井的连接93. 1.9土方回填93. 1.10/5水、雨水井盖103. 2钢筋混凝土管道施工103. 2.1施工准备103. 2.2沟槽开挖103 .2.3管道基础施工104 2.4/1j*113. 2.5管道铺设123. 2.6)I：I:123 .2.7管道与检查井0连接124 .2.8雨水口123. 2.9土方回填124. 2.10污水、雨水井盖13第四章注意事项145. 1吊装前准备工作144.2吊车使用汪意事项14第一章编制阐明1.1编制根据(1)平潭地下综合管廊干线工程(一期)PPP项目招标文献。(2)建设单位、设计单位及监理单位的有关文献告知、图纸及交底。(3)国家现行B政

3、策法规、行业原则、技术规程及建筑施工安全技术规范。(4)建设部颁布B建设工程施工现场管理规定。(5)建筑机械使用安全技术规范。(6)建筑施工安全检查原则1. 2编制原则本系统施工方案的编制原则是组织合理、技术先进、措施可靠、保障有力，保证各项目的满足招标文献、设计图纸及验收原则规定，充足展示企业技术优势,体现方案科学、先进的特点。编制此施工方案的总体指导方针是：以设计图纸、材料规格尺寸、现场施工实际状况为根据，以可靠的施工技术为基础，以各项资源投入为保证，以科学管理、合理组织、强化协调为手段，保证质量、安全、环境保护、工期、效益各项目的的实现。重要从如下几点进行实现：(1)根据本工程专业技术特

4、点，结合现场施工条件和我方技术设备能力，认真选择合理的吊装施工方案，保证工程质量和施工安全。（2）坚持“防止为主，安全第一”B指导思想，结合本工程特点，制定积极有效0安全管理、技术、组织措施，保证人身安全和工程安全。（3）根据施工总工期的安排和分阶段节点工期规定，运用网络技术优化工期安排和资源配置，突出重点项目和关键工序，统筹组织，超前计划，合理安排工序衔接。（4）采用合理0吊装方案，保证施工管道安全、妥当时吊装运送到安装位置，并实现管道安装施工能持续、均衡、紧凑、高效的进行。（5）注意环境保护和文明施工。1.3编制范围本次施工方案编制范围为平潭综合试验区地下综合管廊干线工程（一期）PPP项目

5、。工程分为两个子项，分别为环岛路绿道及管线工程、坛西大道南段电力管廊及市政化改造工程,项目综合管廊全长30.055公里（含3.128公里缆线管廊）。本施工方案编制内容包括：综合管廊廊外DN2023预应力钢筒混凝土管（PCCP）、DN2023II级钢筋混凝土管施工方案。第二章工程概况2.1工程简介平潭综合试验区地下综合管廊干线工程（一期）PPP项目内容分为两个个子项，分别为环岛路绿道及管线工程、坛西大道南段电力管廊及市政化改造工程,平潭综合试验区地下综合管廊干线工程（一期）PPP项目位置示意图2.2 质量目的工程质量原则必须符合现行国家有关工程施工质量验收规范和原则日勺规定。2023年全国地下综

6、合管廊试点都市项目工程到达福建省优质工程（闽江杯），争创国家工程质量奖（鲁班奖、国家优质工程奖、詹天佑奖）、全国市政金杯示范工程。2.3 工期目的按照2023-06-04平潭综合试验区地下综合管廊试点实行计划及区管委会、协议文献等规定，综合管廊廊内机电安装工期为14个月，2023年5月1日动工（详细以监理下发的动工令为准），2023年4月15日竣工。综合管廊廊外部分给水、污水、雨水等以及配套建设同廊内一起动工建设,2023年12月15日竣工。第三章钢筋混凝土管道吊装运送方案3.1 预应力钢筒混凝土管(PCCP)施工3.1.1 施工准备综合管廊外部分雨水管道为DN2023预应力钢筒混凝土管（PC

7、CP）,PCCP管道采用放坡开挖施工。先对管道进行质量检查，管道外壁、接口处与否有裂纹、缺口等质量问题。基槽开挖前由测量工程师进行测量定位、施工放线，测量放线前对甲方提供B控制桩点进行复核，然后引测水准点并报甲方及监理审核。施工放线注意控制管道中线，每隔20米钉设标识并加以保护，人工开挖前根据管道中线用石灰粉施工放好开挖边线。沟槽开挖根据施工详细条件及现场状况，合理安排土方开挖、运送、堆放和土方调配平衡。开挖管沟时，应做好地表、基坑B排水，并做好土壁加固的机具和材料准备。根据设计规定放样，放出挖土灰线，经检查并办完预检手续。沟槽土方开挖采用机械开挖,管沟开挖按施工放线定出的开挖深度，分块（段）

8、分层挖土。槽底预留20cm由人工清底，开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。根据设计图中设计管道的规格、埋络深度、规范规定来确定沟槽开挖深度及放坡的尺寸。挖土应自上而下水平分段分层进行，边挖边检查沟底宽度。开槽土方凡合适回填的土选择妥善位置进行堆放，在管线边缘上侧堆土或堆放材料时，应与基坑边缘保持1米以上距离，高度不适宜超过L5m,且不得覆盖测量等标注，均暂存于现场用于沟槽回填。管沟挖至基底标高，经目侧或钎探后，应会同设计、勘察、建设单位、监理单位以及质量监督等部门，检查基底土质与否符合设计规定；对不符合规定0松软土层、坟坑、孔洞等，应作出地

9、基处理记录，认真进行处理，完全符合设计规定后，参与各方应签证隐蔽工程记录，作为竣工资料保留。如图1所示：基础施工前必须复核坡度和标高，一般在沟槽底部每隔5米打同样桩，用样桩控制挖土面、垫层面和基础面。基础应用平板振动器拍平，到达设计压实度规定后进行垫层施工，待垫层混凝土凝固后施工管道基础层，施工基础层过程中需要测量控制标高。采购回0预应力钢筒混凝土管(PCCP)均匀摆放在管道施工沟槽边坡以外10-15米处，待沟槽底部垫层、管道安装基础层、管道支墩施工完毕后，开始安装PeCP管。预应力钢筒混凝土管体积大，质量重(约重23T),且为放坡开挖施工。施工沟槽放坡尺寸L210米，沟槽深度H24米，且沟槽

10、边坡6米范围内不容许进行吊装作业，则吊车将在距离管道安装位置L215米以外进行吊装作业。且轻型吊车回旋角度太小，吊车不能远距离吊装管道，只有依托重型吊车才能吊装，因此必须采用100T的吊车吊装预应力钢筒混凝土管。如图2所示:12；PCCPfW吊装前，必须做好全面仔细检查核算工作。检查管道安装标高和轴线与否对的；检查吊具等配件与否符合吊装规定；吊装钢丝绳的接头与否牢固；吊装前进行试吊装试验，使各部分具有协调性和安全性；复查各部位的变化状况。待一切皆满足后，每次吊起一节PCCP管道，缓慢匀速时摆到管道基础正上方，慢慢下落，切勿摆动和忽上忽下。下落到距离基础约30-5OnInI时暂停下落需人工进行修

11、正管道轴线位置，修正管道轴线位置后继续缓慢下落，并在下落过程中完毕与上节管道B对口工作。如图2所示。PCCP管道在安装过程中吊车需随吊装不停移动位置，每个吊装位置只能吊装1-2节管道。3.1.5管道包封施工PCCP管道需360。全包封施工，则在管道吊装完毕后，还需加工钢筋、封模板、浇筑混凝土。如图3所示:3100三?25l6jO9cii_设计DN20(三水管管道包封断麟楣1:50钢筋原材集中堆放在钢筋加工厂，在钢筋加工厂领取钢筋进行成品加工。加工完毕的成品钢筋由钢筋加工厂装车运送至PCCP管道施工段处，由于包封成品钢筋较长，需使用载重25米货车进行倒运，钢筋加工厂至各施工段落下料口距离约IOk

12、mo同样由于管道施工沟槽较深、边坡尺寸大、距边坡6米范围内不容许行车施工等原因，包封钢筋只能使用吊车进行倒运，作业面距施工位置在15米左右，则需施工25T吊车进行吊装施工。如图4所示:4：PCCP三B三包封钢筋绑扎完毕后，开始进行模板安装。模板的搬运同样需要使用吊车,其过程同钢筋运送过程一致，如图4所示。3.L6包封混凝土浇筑管道包封钢筋绑扎及模板安装完毕后，上报监理、专业技术人员等检查钢筋间距、连接方式、保护层厚度等质量指标，待检查合格后即可开始浇筑。包封混凝土采用天泵进行浇筑，浇筑过程中必须振捣及时、到位。3.1.7检查井施工混凝土检查井施工严格按照06MS201-3.97S501-1井盖

13、及踏步、05S518雨水口等国家标图集及设计图纸进行施工。3.1.8管道与检查井的连接排水管道连接至少采用管顶平接，不容许出现上游管顶低于下游管顶标高。排水管道与检查井B连接处应严密不漏水。3.1.9土方回填在PCCP管道安装与包封施工拆模完毕后及时进行隐蔽验收，合格后立即回填，回填从管道两侧均衡进行，并分层扎实。回填时间宜在气温较低0时候进行。回填土中不应具有砾石、冻土及其他硬物。管沟回填需分层进行。回填前要净槽内杂物清理洁净。当槽内有积水时，要将水排除洁净，不得在水中回填。沟槽两侧同步进行回填，两侧填土高度差不超过30CiTb密实度到达规定原则，分层扎实。管身周围50Cm范围内采用打夯机扎

14、实，然后用12T以上压路机碾压至满足密实度规定为止。回填时每压实层进行密度取样，经检查合格再进行上层回填。3.L10污水、雨水井盖室外给排水井盖、雨水口材质由环境专业确定。承重原则:绿化带区一轻型；人行道区一一般型；车行通道区一重型。3.2钢筋混凝土管道施工3.2.1施工准备综合管廊外部分雨水、污水管道为DN2023II级钢筋混凝土管道,承插连接，橡胶圈接口。II级钢筋混凝土管道采用放坡开挖施工。先对管道进行质量检查，管道外壁、接口处与否有裂纹、缺口等质量问题。基槽开挖前由测量工程师进行测量定位、施工放线，测量放线前对甲方提供B控制桩点进行复核，然后引测水准点并报甲方及监理审核。施工放线注意控制管道中线，每隔20米钉设标识并加以保护，人工开挖前根据管道中线用石灰粉施工放好开挖边线。3.2.2沟槽开挖DN2023II级钢筋混凝土管道沟槽开挖同预应力钢筒混凝土管（PCCP）一致，即同3.1.2过程一致。沟槽开挖尺寸、形式同图1所示。3.2.3管道基础施工管道在管底标高和管基质量检查合格后，所用管材、管道配件及其材料经抽样检查合格后，方能进行敷设，并按如下原则实行：D管道基础、开挖、回填、管道与检查井B接驳等均按给水排水管道施工级验收规范进行施工；2）管道敷设在原状土地地基或经开槽后处理回填密
