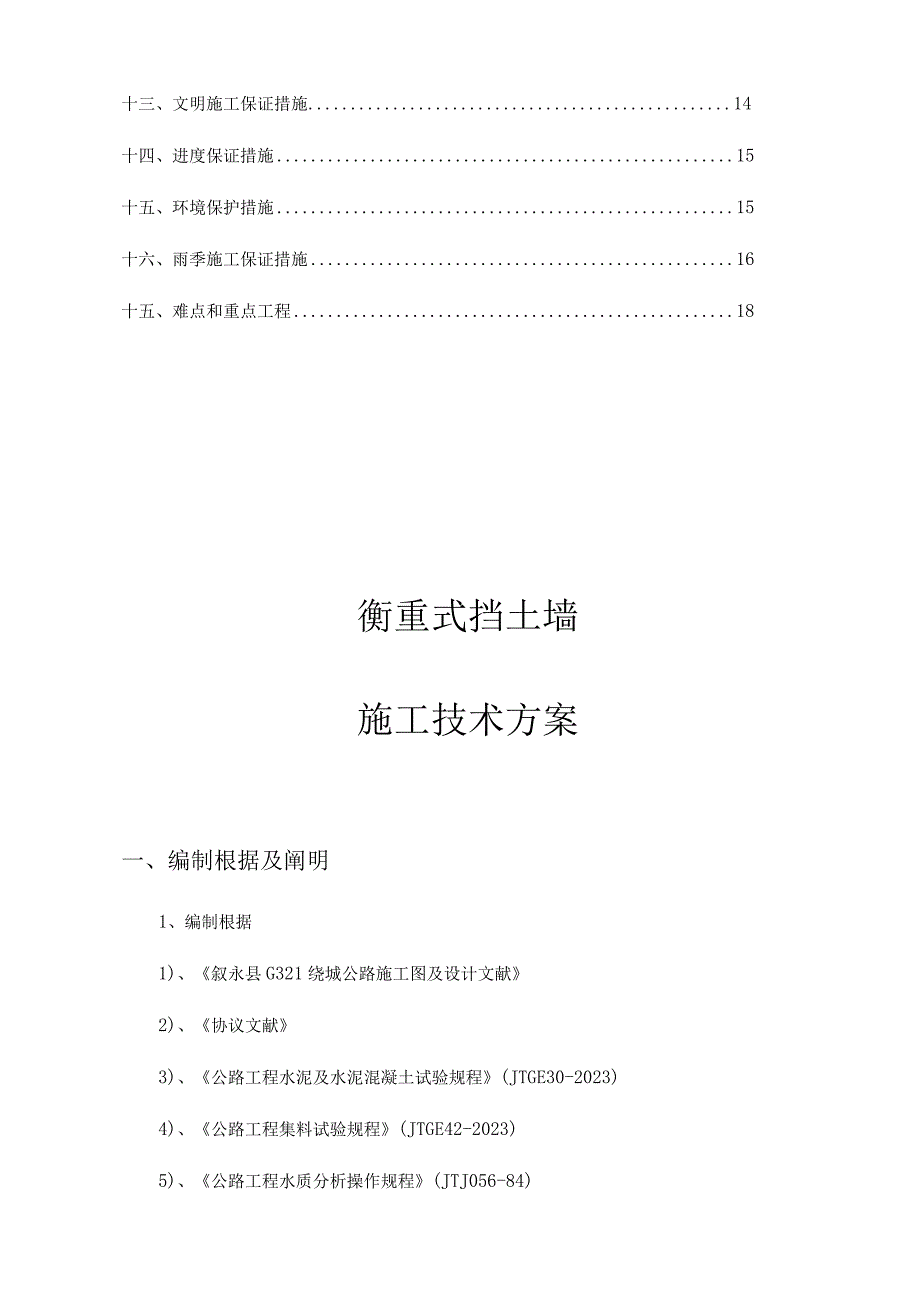

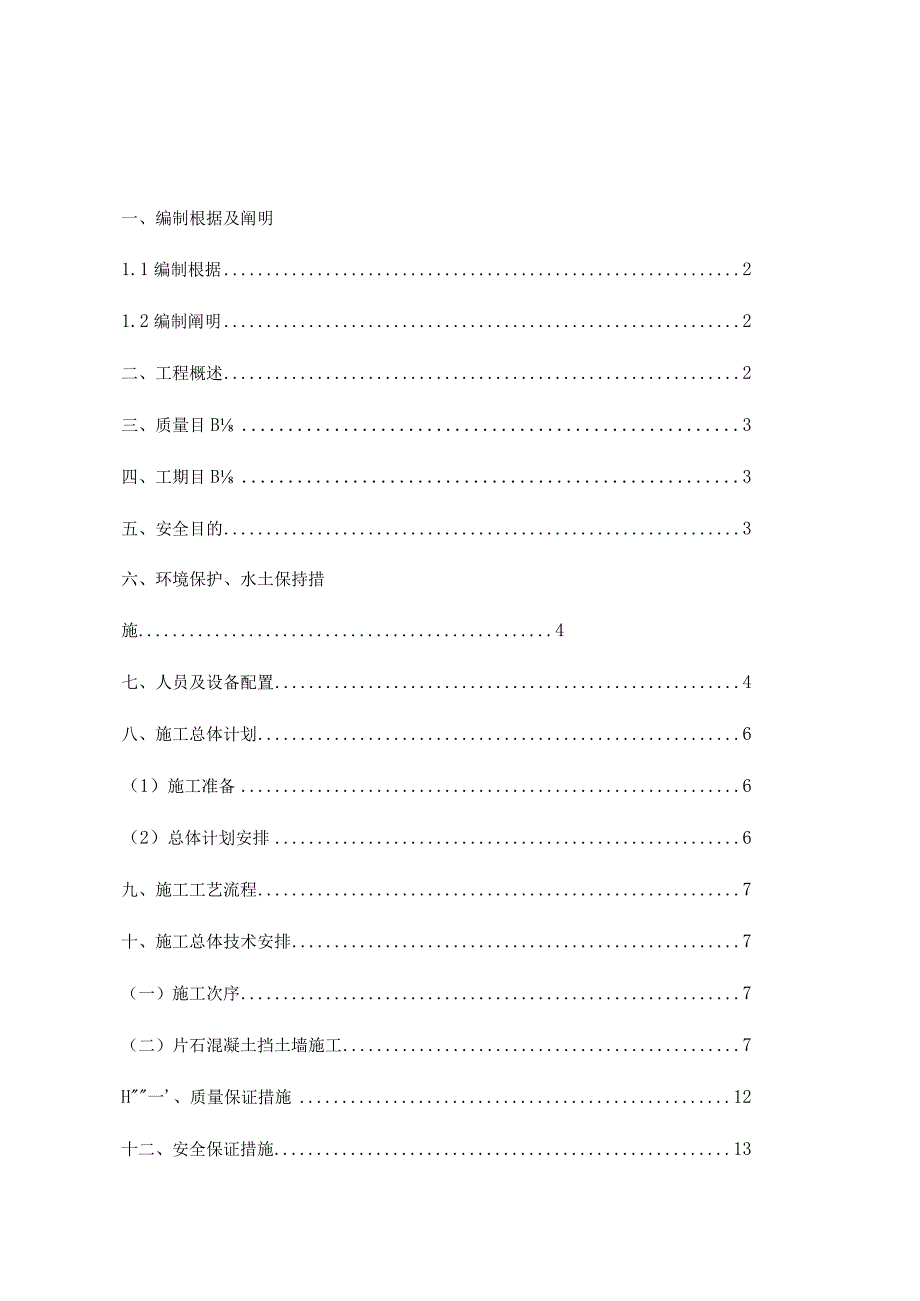

1、一、编制根据及阐明1.1编制根据21.2编制阐明2二、工程概述2三、质量目B3四、工期目B3五、安全目的3六、环境保护、水土保持措施4七、人员及设备配置4八、施工总体计划6（1）施工准备6（2）总体计划安排6九、施工工艺流程7十、施工总体技术安排7（一）施工次序7（二）片石混凝土挡土墙施工7H一、质量保证措施12十二、安全保证措施13十三、文明施工保证措施14十四、进度保证措施15十五、环境保护措施15十六、雨季施工保证措施16十五、难点和重点工程18衡重式挡土墙施工技术方案一、编制根据及阐明1、编制根据1)、叙永县G321绕城公路施工图及设计文献2)、协议文献3)、公路工程水泥及水泥混凝土试

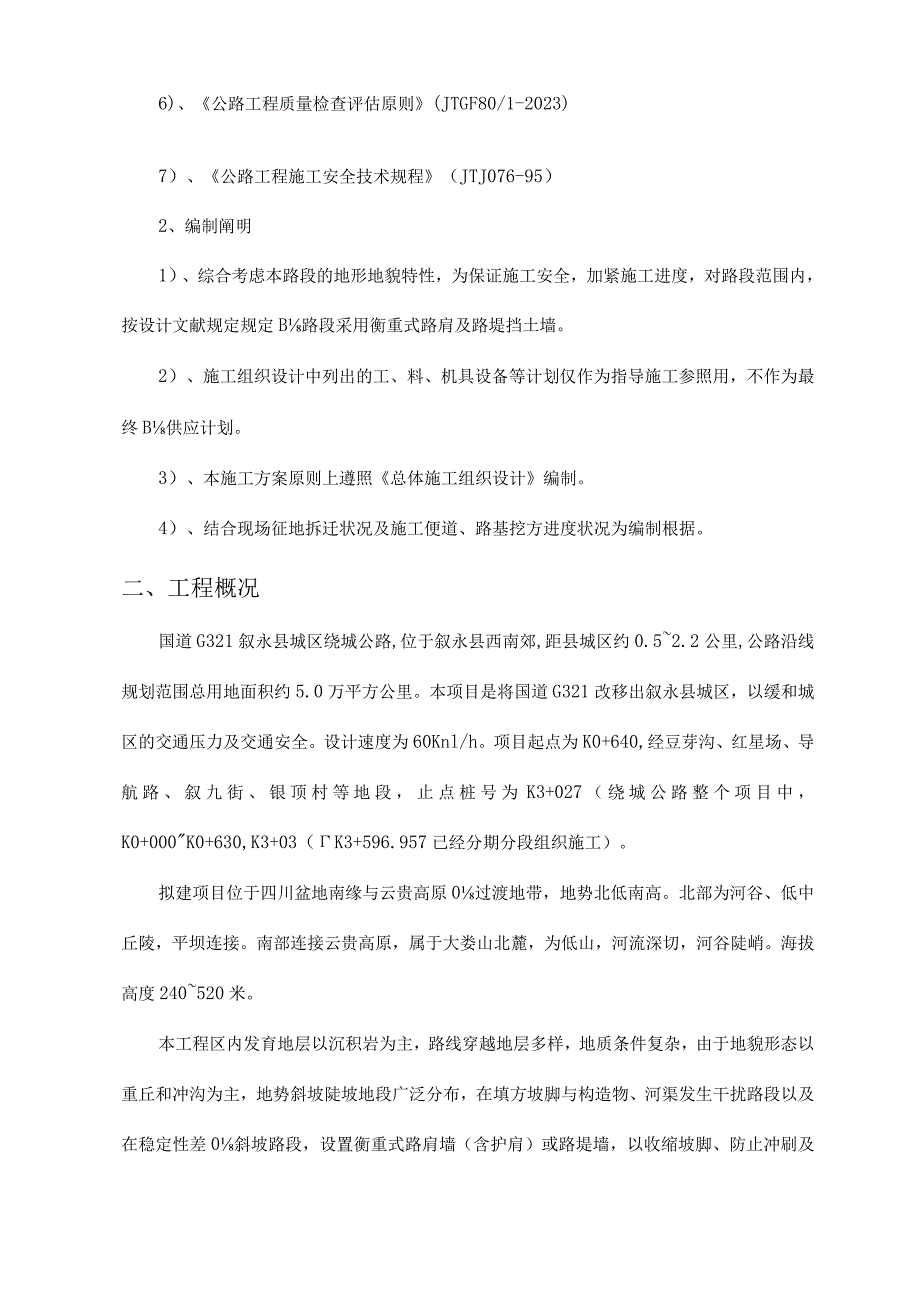

2、验规程(JTGE30-2023)4)、公路工程集料试验规程(JTGE42-2023)5)、公路工程水质分析操作规程(JTJ056-84)6)、公路工程质量检查评估原则(JTGF80/1-2023)7）、公路工程施工安全技术规程（JTJ076-95）2、编制阐明1）、综合考虑本路段的地形地貌特性，为保证施工安全，加紧施工进度，对路段范围内，按设计文献规定规定B路段采用衡重式路肩及路堤挡土墙。2）、施工组织设计中列出的工、料、机具设备等计划仅作为指导施工参照用，不作为最终B供应计划。3）、本施工方案原则上遵照总体施工组织设计编制。4）、结合现场征地拆迁状况及施工便道、路基挖方进度状况为编制根据。二

3、、工程概况国道G321叙永县城区绕城公路,位于叙永县西南郊,距县城区约0.52.2公里,公路沿线规划范围总用地面积约5.0万平方公里。本项目是将国道G321改移出叙永县城区，以缓和城区的交通压力及交通安全。设计速度为60Knl/h。项目起点为K0+640,经豆芽沟、红星场、导航路、叙九街、银顶村等地段，止点桩号为K3+027（绕城公路整个项目中，K0+000K0+630,K3+03（K3+596.957已经分期分段组织施工）。拟建项目位于四川盆地南缘与云贵高原0过渡地带，地势北低南高。北部为河谷、低中丘陵，平坝连接。南部连接云贵高原，属于大娄山北麓，为低山，河流深切，河谷陡峭。海拔高度2405

4、20米。本工程区内发育地层以沉积岩为主，路线穿越地层多样，地质条件复杂，由于地貌形态以重丘和冲沟为主，地势斜坡陡坡地段广泛分布，在填方坡脚与构造物、河渠发生干扰路段以及在稳定性差0斜坡路段，设置衡重式路肩墙（含护肩）或路堤墙，以收缩坡脚、防止冲刷及增强路基B整体稳定性。采用衡重式挡土墙合计11段，其中路堤墙1处，路肩墙(含护肩)10段。衡重式路肩墙：(1) K0+710-K0+803左侧93米、C20片石2032m3(2) K1+397K1+539左侧139.6米、C20片石3078.4m3(3) K1+1410K1+539右侧131.3米、C20片石2426.5m3(4) kl+885-kl

5、+960左侧75米、C20片石1075.4m3(5) k1+885-k1+960右侧75米、C20片石939.3请(6) k2+020-k2+030左侧IO米、C20片石425.3n?护肩墙：(1) K1+357K1+397左侧40米、C20片石61.Gnf(2) K1+367K1+410右侧43米、C20片石64.2f(3) K1+960K2+010左侧50米、C20片石77帚(4) K2+040K2+120右侧60米、C20片石92.4?衡重式路堤墙:C20 片石 2626. 7m3(1)K2+040K2+120左侧80米、三、质量目的认真贯彻集团企业、协议文献及各级领导部门0质量方针，严

6、格执行有关质量原则，保证所有工程达国家、交通部现行工程质量验收原则，工程一次验收合格率100%,优良率95%以上。四、工期目的按本工程总体施工组织设计丛J施工进度控制计划，计划工期为2023年6月-2023年10月，计划工期5个月（根据拆迁进度状况确定）。五、安全目的实现无伤亡、无重伤事故，轻伤事故频率为0,杜绝火灾、爆炸、重大机械伤亡责任事故，保证安全生产指标。六、环境保护、水土保持目的在当地环境保护部门B指导下，按照有关规定，在施工过程中和施工后采用有效措施全面到达环境保护原则。必须做到如下几点：1、控制施工时段及机械噪音，防止噪音污染影响施工沿线居民的正常生活。2、控制粉尘污染，保护人民

7、健康。3、按规定做好污水、废料的处理，保证沿线的居民饮水健康清洁，农田正常浇灌。七、人员及设备配置1、重要施工管理人员配置表序号姓名职务担任岗位1李星亮项目经理项目负责人2魏国武项目总工技术负责人3唐奉先项目副经理现场负责人胡顺坤安全主管安全负责人3王玉龙工程师施工负责人李于军工程师质检负责人4蒙文武路基工程师质检员5李强试验工程师现场试验检测6雷景云测量工程师测量员7彭潇资料员质检资料员8刘强施工员桥梁路基施工9阳吉松计量工程师协议计量2、重要劳动力配置序号工种人数单位备注1木工20人2普工20人3碎工10人-1机操工8人3、施工机具及检测试验设备配置序号设备名称规格或型号额定功率生产能力数

8、量备注1挖掘机Cat3603601.5m11台2装载机ZL501553mi1台3振动器长沙HW2802.5kw4台4自卸汽车豪沃15t19015m34辆5搅拌机HZS6000.6m3/m4台6柴油发电机30kw1台7手推车20台8全站仪TOPCON1套9水准仪DZS3-11台10混凝土罐车8-IOm33台11轻型触探仪1套12坍落度筒1个13碎试模150X150X1502组4、材料需求计划表材料品种规格使用部位供应时间混凝土C20基础及墙身片石Mu3O墙身砂砾、碎石墙背回填中粗砂基础及墙身PVC管5.Ocm泄水孔、护栏基座粘土墙背泄水口封底士工布PVC管包裹八、施工总体计划安排(1)施工准备：

9、1、先对原地貌进行复测，发现与设计不符的应及时告知有关人员进行检查。2、基础开挖应做好规划，挖出多出土石方并外运，根据材料质量合理运用，黏土类型做弃方处理。同步根据基底标高及地基承载力确定与否回填碎石。3、挡墙砌体用Mu30片石C20现浇，在施工前对片石进行送检，石料应选用质地坚实，无风化剥落的块石，并经中心试验室试压合格后方可进行使用。4、提前规划好临时施工便道，保证材料运送，同步根据施工作业段布置好作业面，便于材料堆放、混凝土进场。5、C20片石碎采用掺量为次25%,强度为M30片石，并在施工前作好配合比汇报及原材料的复检工作。6、施工各段落周围水源较丰富，可以就近运用进行混凝土养生，运用

10、水泵临时接送到工地以处理临时用水问题。(2)总体计划安排根据目前征地拆迁及作业段落交付状况，并结合我项目总体施工组织设计,桥梁工程是本项目控制性工程，因此为了保证梁场建设规划，根据既有施工状况,必须首先保证kl900-k2+120段挡土墙首先启动，便于路基填筑到一定高程后进行T梁预制场建设。后续挡土墙施工安排拟计划如下：衡重式路肩墙：1、计划2023年6月10日-2023年7月20日完毕：衡重式路堤墙：(1) K2+040K2+120左侧80米、C20片石2626.7m3(2) k2+020-k2+030左侧10米、C20片石425.3m3(3) kl+885-k1+960左侧75米、C20片

11、石1075.4m3(4) kl+885-k1+960右侧75米、C20片石939.3m3路肩墙(含护肩墙)：(1) K2+040-K2+120右侧60米、C20片石92.4m3(2) Kl+960-K2+010左侧50米、C20片石77m32、计划2023年7月10日-2023年10月10日完毕完毕：跖如骑：(1) K0+710-K0+803左侧93米、C20片石2032m3,(2) K1+397-K1+539左侧139.6米、C20片石3078.4m3(3) K1+141-K1+539右侧131.3米、C20片石2426.5m3护肩墙：(1) Kl+357Kl+397左侧40米、C20片石6

12、L60?(2) K1+367K1+41O右侧43米、C20片石64.2?九、施工工艺流程十、施工总体技术方案:(一)施工次序1、作业场地清理对挡墙用地范围内的树木、树桩、杂草、垃圾、废硝等所有障碍物及时清除。2、控制测量根据已经复测加密并上报通过监理审核的平面控制点，按设计桩号段落放出挡墙基础墙址线及土方开挖线，并用水准仪根据水准点测出开挖深度。3、基坑土石方开挖根据土方开挖线，用一台挖掘机配合运送车开始基础土方B开挖工作。由于施工场地有限，在土方开挖时尽量采用跳槽开挖日勺措施进行。每段0长度控制在60m以内，详细应视实际桩号及沉降缝确定。基坑土方开挖时根据土质状况及开挖深度，开挖坡度应控制在

13、1：0.3-1：0.5之间。当为岩层时坡度应合适放小，基坑工作面为50cm。挖出0方如能作为填料应及时运至填方区回填，如不能用作填料，则现场能堆放就堆放在现场，不能堆放B就及时运至指定的弃土场。开挖至设计基底上20Cm时，应停止机械开挖，测量人员重新放出挡墙线及测出标高，当符合规定后，由人工进行清底。基底清成1：10的反坡，并对机械不能挖到的死角进行人工开挖。如基坑内有水时应在基坑四面明挖排水沟，在合适部位开挖集水坑。集水坑底低于基坑底050.8m,并及时B用水泵将水排出，以免基坑由于水的浸泡而减少承载力。墙址处地面较陡时，挡土墙下部应开挖成台阶式，台阶高宽比应不不小于2：1,且最外侧台阶宽度

14、不应不不小于1.5m,台阶底部应人工挖成O.1：1时逆坡当基础位于横向斜坡地段时，前址埋置深度S及襟边宽度L应满足下表规定基坑开挖后若发现基础与设计有出入，应告知有关人员确定方案。基坑开挖完毕后，应及时的对地基承载力进行检查，当符合设计规定时进行C20片石混凝土挡土墙的施工工作，同步做好有关的资料。基岩状况埋置深度S(m)襟边宽度L(m)N1_N/I/完整硬质岩石0.25S1.一般硬质岩石0.6软质岩石0.7土1.04、基础C20片石施工地基承载力不不不小于原则图对应墙高B最低承载力规定，埋置深度符合规范规定的最低埋置深度规定，襟边宽度为0.30.6m。基础设计换填日勺必须使用片碎石以墙基础底面标高
