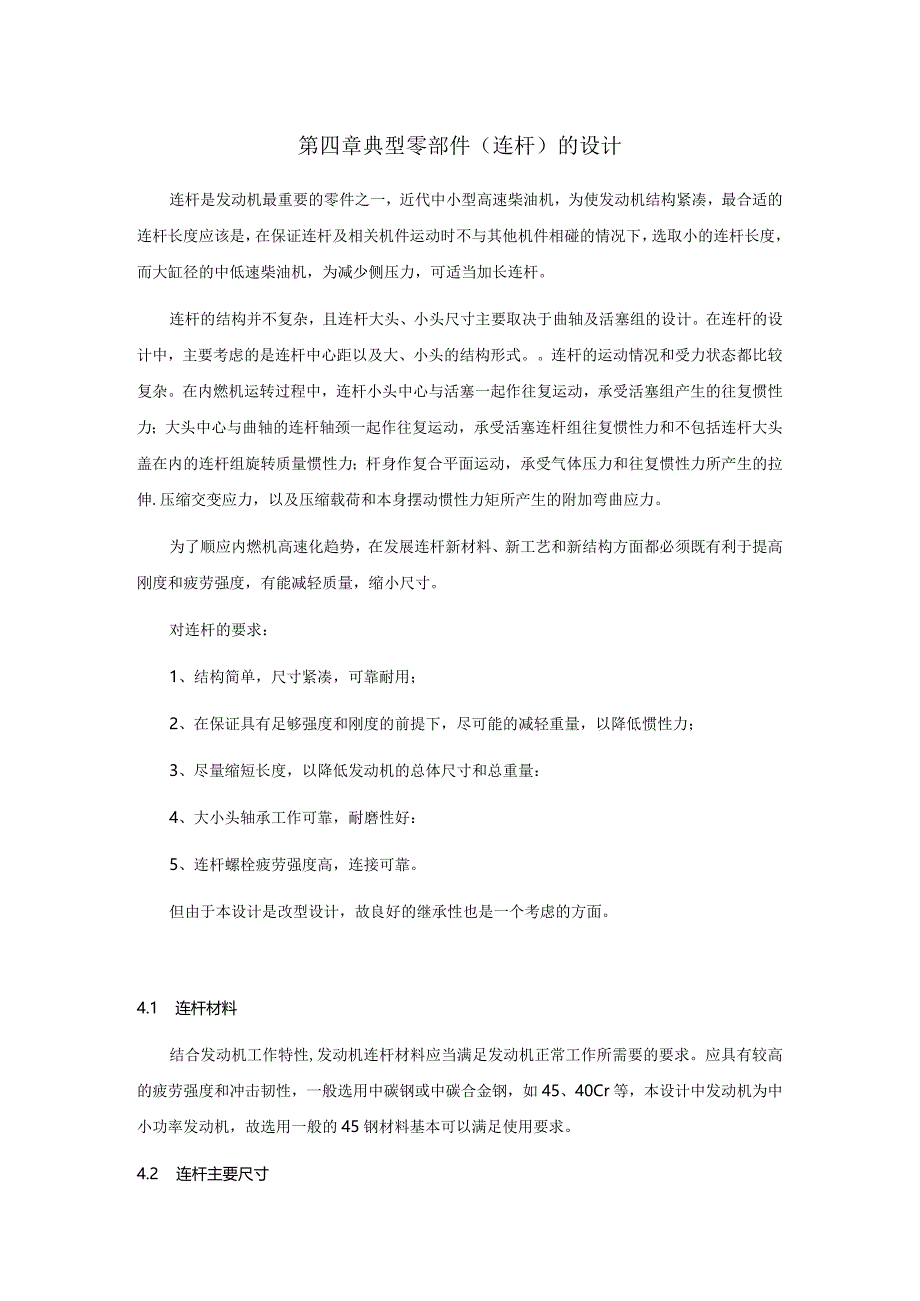

1、第四章典型零部件（连杆）的设计连杆是发动机最重要的零件之一，近代中小型高速柴油机，为使发动机结构紧凑，最合适的连杆长度应该是，在保证连杆及相关机件运动时不与其他机件相碰的情况下，选取小的连杆长度，而大缸径的中低速柴油机，为减少侧压力，可适当加长连杆。连杆的结构并不复杂，且连杆大头、小头尺寸主要取决于曲轴及活塞组的设计。在连杆的设计中，主要考虑的是连杆中心距以及大、小头的结构形式。连杆的运动情况和受力状态都比较复杂。在内燃机运转过程中，连杆小头中心与活塞一起作往复运动，承受活塞组产生的往复惯性力；大头中心与曲轴的连杆轴颈一起作往复运动，承受活塞连杆组往复惯性力和不包括连杆大头盖在内的连杆组旋转质

2、量惯性力；杆身作复合平面运动，承受气体压力和往复惯性力所产生的拉伸.压缩交变应力，以及压缩载荷和本身摆动惯性力矩所产生的附加弯曲应力。为了顺应内燃机高速化趋势，在发展连杆新材料、新工艺和新结构方面都必须既有利于提高刚度和疲劳强度，有能减轻质量，缩小尺寸。对连杆的要求：1、结构简单，尺寸紧凑，可靠耐用；2、在保证具有足够强度和刚度的前提下，尽可能的减轻重量，以降低惯性力；3、尽量缩短长度，以降低发动机的总体尺寸和总重量：4、大小头轴承工作可靠，耐磨性好：5、连杆螺栓疲劳强度高，连接可靠。但由于本设计是改型设计，故良好的继承性也是一个考虑的方面。4.1 连杆材料结合发动机工作特性,发动机连杆材料应

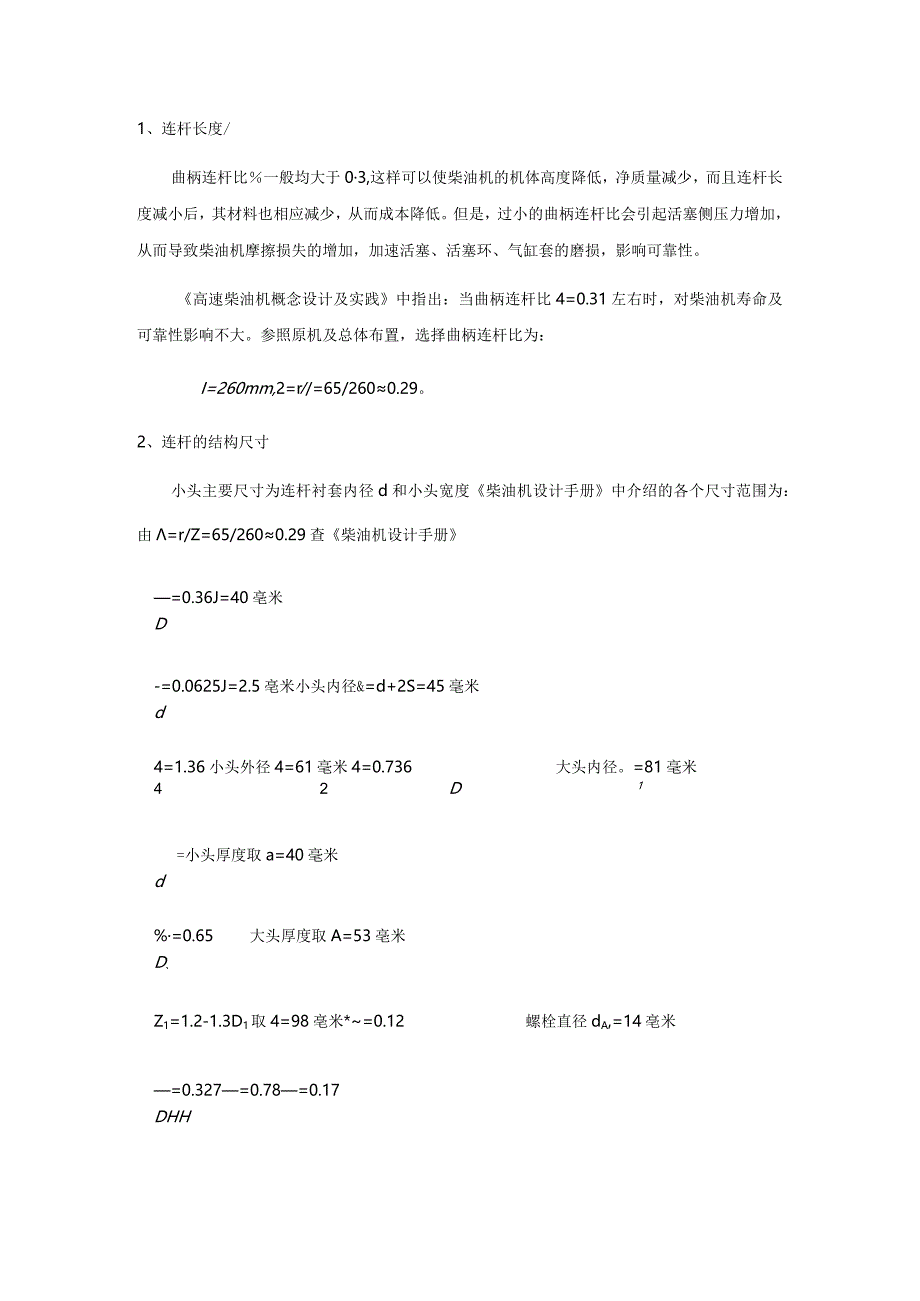

3、当满足发动机正常工作所需要的要求。应具有较高的疲劳强度和冲击韧性，一般选用中碳钢或中碳合金钢，如45、40Cr等，本设计中发动机为中小功率发动机，故选用一般的45钢材料基本可以满足使用要求。4.2 连杆主要尺寸1、连杆长度/曲柄连杆比一般均大于03,这样可以使柴油机的机体高度降低，净质量减少，而且连杆长度减小后，其材料也相应减少，从而成本降低。但是，过小的曲柄连杆比会引起活塞侧压力增加，从而导致柴油机摩擦损失的增加，加速活塞、活塞环、气缸套的磨损，影响可靠性。高速柴油机概念设计及实践中指出：当曲柄连杆比4=0.31左右时，对柴油机寿命及可靠性影响不大。参照原机及总体布置，选择曲柄连杆比为：I=

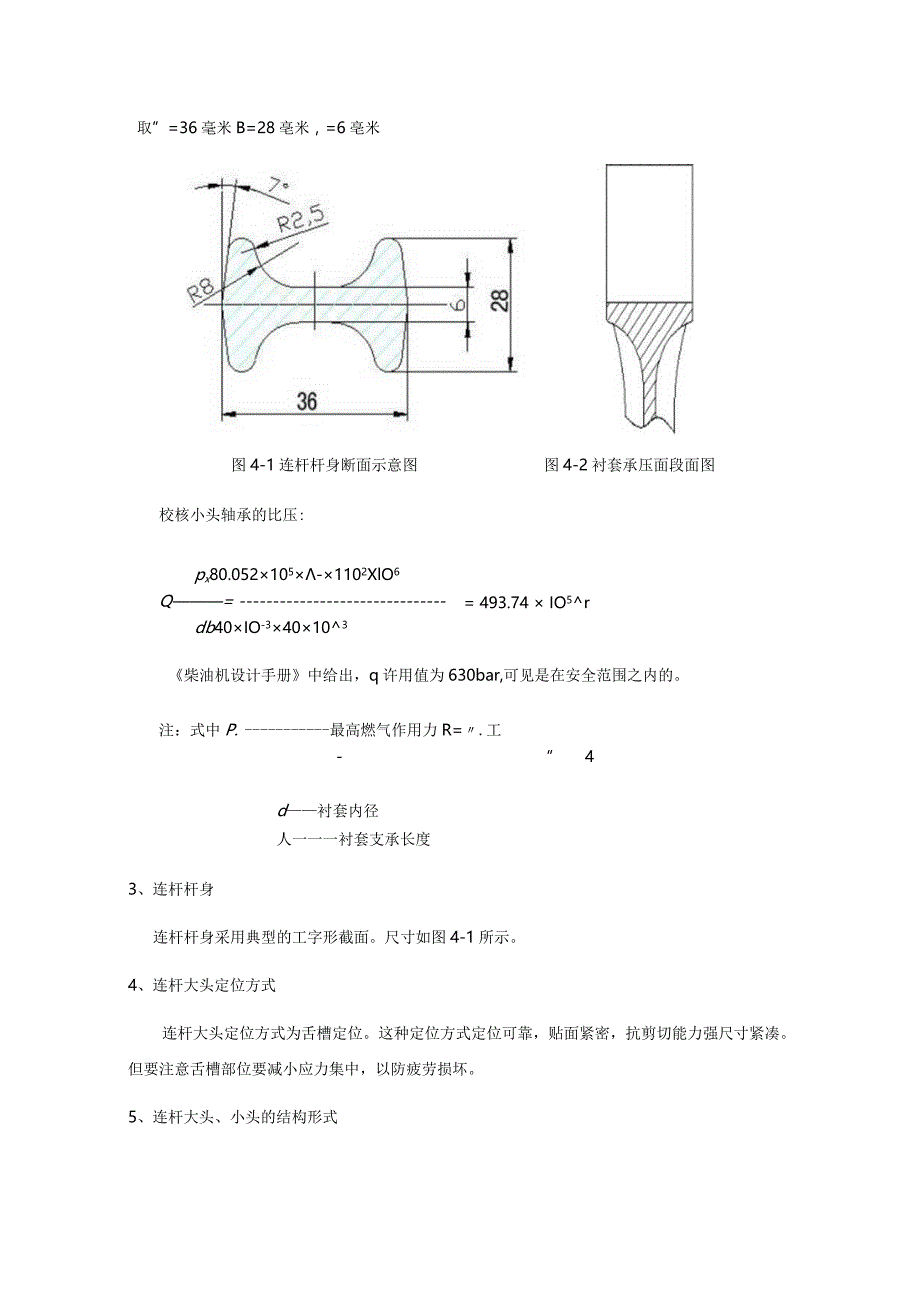

4、260mm,2=r/=65/2600.29。2、连杆的结构尺寸小头主要尺寸为连杆衬套内径d和小头宽度柴油机设计手册中介绍的各个尺寸范围为：由=r/Z=65/2600.29查柴油机设计手册=0.36J=40亳米D-=0.0625J=2.5亳米小头内径&=d+2S=45毫米d4=1.36小头外径4=61毫米4=0.736大头内径。=81毫米42D1=小头厚度取a=40毫米d%=0.65大头厚度取A=53亳米D、Z1=1.2-1.3D1取4=98亳米*=0.12螺栓直径dA,=14亳米=0.327=0.78=0.17DHH取”=36毫米B=28亳米，=6亳米图4-1连杆杆身断面示意图图4-2衬套承压

5、面段面图校核小头轴承的比压:px80.052105-1102XlO6= 493.74 IO5rQ=db40IO-340103柴油机设计手册中给出，q许用值为630bar,可见是在安全范围之内的。注：式中P.最高燃气作用力R=.工-“4d衬套内径人一一一衬套支承长度3、连杆杆身连杆杆身采用典型的工字形截面。尺寸如图4-1所示。4、连杆大头定位方式连杆大头定位方式为舌槽定位。这种定位方式定位可靠，贴面紧密，抗剪切能力强尺寸紧凑。但要注意舌槽部位要减小应力集中，以防疲劳损坏。5、连杆大头、小头的结构形式连杆大头的剖面形式：从上面选取的参数%=0690.650.70,所以采用斜切口。连杆盖的定位方式：

6、斜切口连杆盖一般采用止口定位、锯齿定位。在本设计中采用止口定位连杆小头的结构形式：由于活塞销的大小一般由活塞设计所决定，所以在连杆的设计中，应尽可能加大连杆小头衬套的承压面积以降低比压，结构设计如图4-2所示。4.3连杆螺栓连杆螺栓将连杆盖和连杆大头连在一起，它在工作中承受很大的冲击力，如果折断或松脱，将造成严重事故。因此，连杆螺栓为M14采用标准细牙螺纹,都采用优质合金钢40Cr制造，并精加工和热处理特制而成。安装连杆盖拧紧连杆螺栓螺母时，要用扭力板手分23次交替均匀地拧紧到规定的扭矩，拧紧后为了防止连杆螺栓松动,还应可靠的锁紧。连杆螺栓损坏后绝不能用其它螺栓来代替。连杆螺栓必须用中碳合金钢

7、制造，经调质以保证高强度。4.4连杆轴瓦为了减小摩擦阻力和曲轴连杆轴颈的磨损，连杆大头孔内装有瓦片式滑动轴承，简称连杆轴瓦。轴瓦分上、下两个半片。连杆轴瓦上制有定位凸键，供安装时嵌入连杆大头和连杆盖的定位槽中，以防轴瓦前后移动或转动，有的轴瓦上还制有油孔，安装时应与连杆上相应的油孔对齐。目前多采用薄壁钢背轴瓦，在其内表面浇铸有耐磨合金层。耐磨合金层具有质软，容易保持油膜，磨合性好，摩擦阻力小，不易磨损等特点。连杆轴瓦的背面有很高的光洁度。半个轴瓦在自由状态下不是半圆形，当它们装入连杆大头孔内时，又有过盈，故能均匀地紧贴在大头孔壁上，具有很好的承受载荷和导热的能力，并可以提高工作可靠性和延长使用

8、寿命。轴瓦厚度和宽度根据柴油机设计手册上提供的范围分别别取2.5mm和38mm。4.5连杆小头的强度计算4.5.1连杆小头承受的作用力1.连杆小头在进气和排气冲程中承受活塞组往复惯性力尸枕的拉伸，在上止点附近之值为最大。P=-zwr6y2(l+2)=-2.050.065162.12(1+)=-4585.3N7u210式中：mIJ为活塞组件的质量，其数值为2.05千克。r为曲柄半径，其值为65亳米。G为曲柄半径与连杆长之比值2=-=0.311.2 .连杆小头在膨胀行程开始点所承受的压缩力Pek=Pr+Pin=(80.052-l)105-1102106-4585.3=70540.3N1.KJn4式

9、中：分为最高燃气作用力3 .由于温度过盈和压配衬套而产生的力(1) 温度过盈量小头衬套有青铜，也可用粉末冶金代之。现以青铜衬套进行计算。7=(4-=(1.8105-1x105)41150=0.0492毫米式中：Qb为青铜衬套材料的热膨胀系数=L8X10-5a为钢的小头材料热膨胀系数a=IxW5，为连杆小头的温升推荐1=100200C150Cd为小头衬套的外径d=41亳米(2)衬套与小头配合面上由总过盈量所决定的单位压力P + 76O2 +412 41238.52-. - r I-U 3_ _ - _ _ _ -O.O680.0492,D22-C/2卜2-J1246。2一4-I4/+38.52.

10、d+W2.24IO51.17105=19.5式中：D2小头外径D2=60毫米D小头内径d=41亳米衬套内径d=38.5亳米泊桑系数4=0.3E连杆材料的抗拉弹性模数E=2.24X10$MP(IEb青铜衬套的抗拉弹性模数Eb=LITXIO5MP.衬套装配过盈为0.0160.068毫米，可取=0.068亳米。4.5.2由于装配过盈与温度过盈所产生的应力1、外表面的应力2、内表面的应力-A-=19.5；许用值口“和口在Ioo150MPtt故属安全。4.5.3由活塞的惯性力在连杆小头中引起的拉应力1、当活塞在上止点时4585.34 2 25.2540= 2.27 MPfl式中：小头平均半径力二吐4=丝

11、上生=25.25亳米44小头宽度A=40毫米b=2958MPrt故安全2、按小曲率曲杆公式计算弯矩和法向力计算可作下述假定:曲杆固定于小头和杆身的衔接处。即在连杆小头外圆和过度圆半径R相切的位置;连杆小头下部支承在刚性很大的杆身上，因而不变形；小头沿连杆的纵向对称线切开，用弯矩MO和反向力N代替的小头右半部的作用。小头11I一11I剖面弯矩M和法向力N（图4-3）。M=Mo+No%。一cos0)-O.5Pj/.p(sinCoSo)=1.108+2186.325.25(l-Cosl19o)103-0.5X4585.325.25(sinll9-cosll9)lO-3=4.359Nm式中：N。、MO

12、为当。=0断面上的轴力和弯矩。NO和MO值有下列经验公式求得：0=Pjn(0.572-O.O80)=4585.3(0.572-0.08119)=2186.3NM0=(O.OOO33-0.0297)=4585.3X25.25(0.00033119-0.0297)103=1.108Nm卜R1775式中：。=90+cos,=90+cos,=119D2d30+75+7?2q,=25.25毫米d=41毫米鼻=60毫米N=NoCoS+0.5舄(Sin-COS)=2186.3cosl190+0.5X4585.3(sinl190-cosl190)=2057.6/V(3)外侧纤维应力6rn+h1ai=2M丝+K

13、NWh(2%+h)Ah=24.359103-6025+15一+0936X257.61106=11.55MP9.5(225.259.5)409.5“式中：h为小头计算壁厚=2二4二竺二史=9.5毫米22系数K =EF2E - F1 + Er - Fr2.24105(60-41)401=0.9Jo2.24105(60-40)40+1.171052.540(4)内侧纤维应力=l-2MK2rcp-h)+ Ah=-2X4.3591036x25.25-9.5+0936x2057.65X1069.5(225.25-9.5)409.5=-3.296Me4.5.4由压缩力引起的应力计算假定载荷在连杆小头下部成正

14、弦分布1、HI-IH剖面上的弯矩和法向力sin(b(sin(bcosM=%+NO力。cos。)-匕力(Y-)2.M式中MO和NO由曲线查得一”=0.0012PCjCPMo=-0.001270540.325.25103=-2.14Nw3=0.0035 PCkNO=0.(X)357()540.3=246.9N在彳a,A；/14n,sin。Osin。cos。、弯矩M=MO+M(1cos。)-PckMg-)1.兀冗=-2.14246.925.25(1-cosl19)103-70540.325.25103(SUlH9-207sn9_cosl19)1=-2.14+9.26-26.71=-19.59N”?法向力,sin。0sin。cos。、Z人N=PCK(T-)+NOcos2=70540.3(sml19-207SInU9一COSII9：,)=峥n22、外侧纤维应力ac=-2M6%+h(2rcp + h)+ T7V- Ah=t-21959xl,fe
