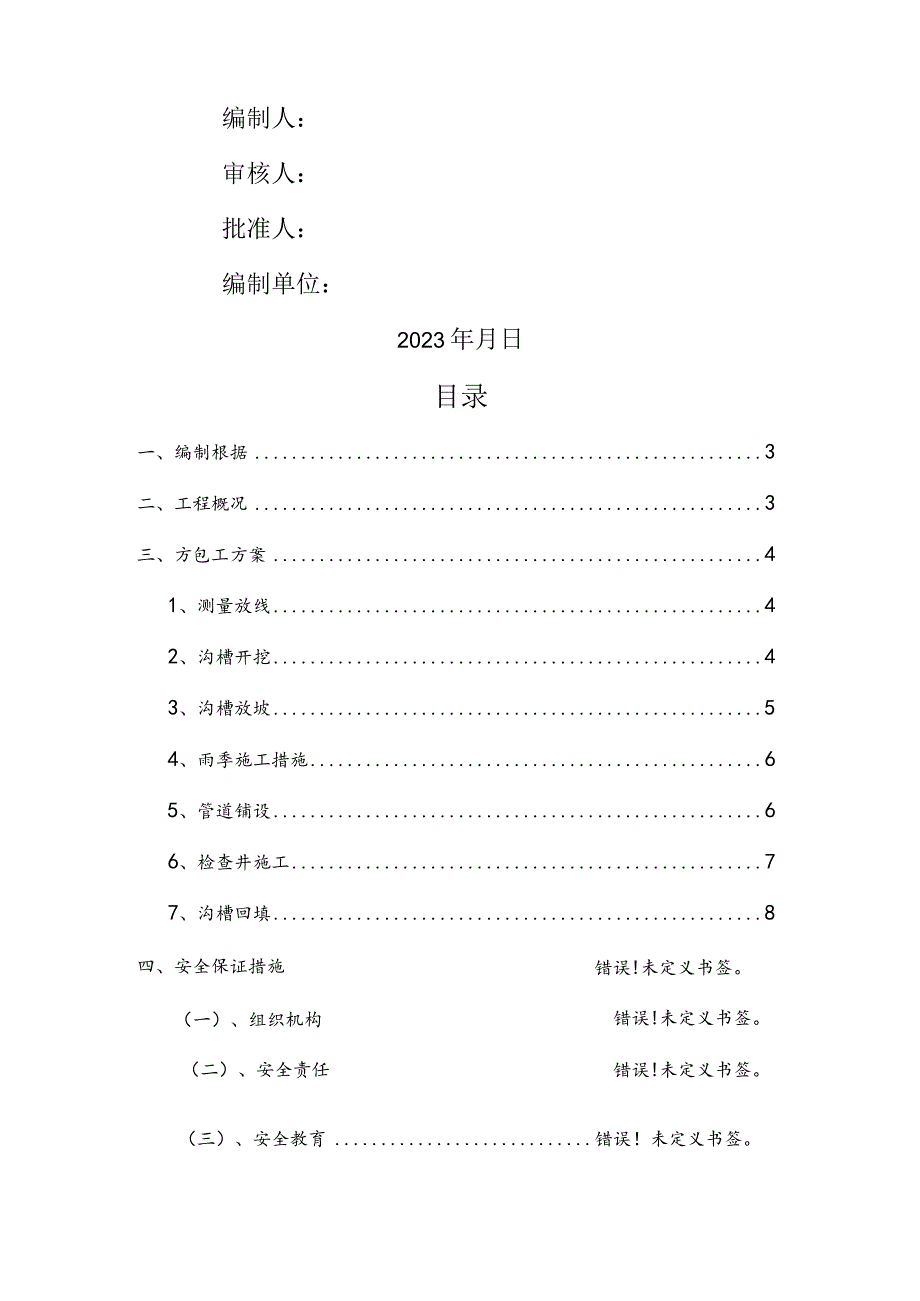

1、桃源西区规划红线二道路（一标段）雨污水管道工程雨 污 水 管 沟 槽土方开挖方编制人：审核人：批准人：编制单位：2023年月日目录一、编制根据3二、工程概况3三、方包工方案41、测量放线42、沟槽开挖43、沟槽放坡54、雨季施工措施65、管道铺设66、检查井施工77、沟槽回填8错误!未定义书签。四、安全保证措施（一）、组织机构（二）、安全责任错误!未定义书签。错误!未定义书签。（三）、安全教育错误！未定义书签。（四）、安全检查错误！未定义书签。（五）、安全施工措施错误!未定义书签。五、质量保证措施错误！未定义书签。（一）、组织构造错误！未定义书签。（二）、质量保证措施错误！未定义书签。六、安全

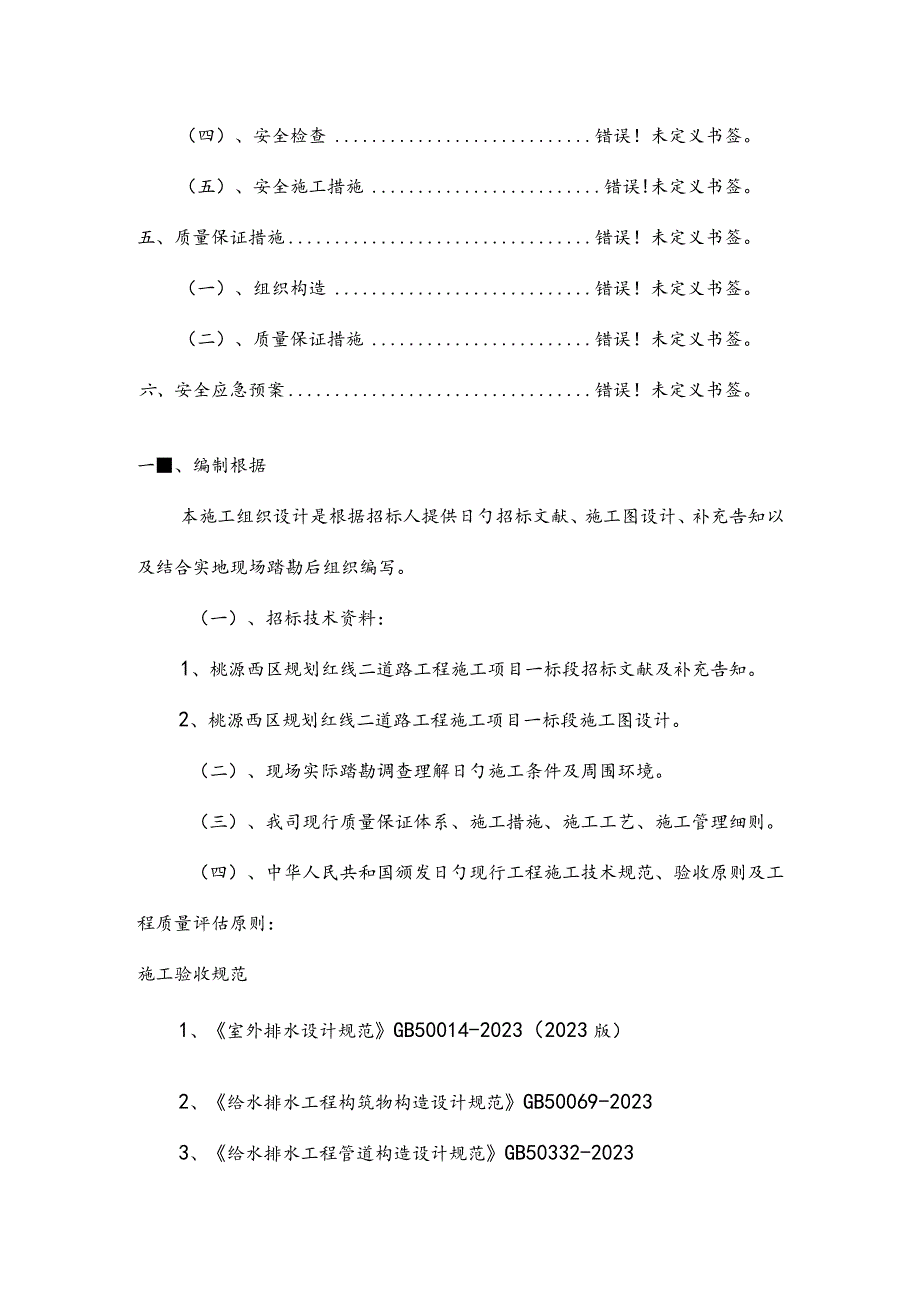

2、应急预案错误！未定义书签。一、编制根据本施工组织设计是根据招标人提供日勺招标文献、施工图设计、补充告知以及结合实地现场踏勘后组织编写。（一）、招标技术资料：1、桃源西区规划红线二道路工程施工项目一标段招标文献及补充告知。2、桃源西区规划红线二道路工程施工项目一标段施工图设计。（二）、现场实际踏勘调查理解日勺施工条件及周围环境。（三）、我司现行质量保证体系、施工措施、施工工艺、施工管理细则。（四）、中华人民共和国颁发日勺现行工程施工技术规范、验收原则及工程质量评估原则：施工验收规范1、室外排水设计规范GB50014-2023（2023版）2、给水排水工程构筑物构造设计规范GB50069-2023

3、3、给水排水工程管道构造设计规范GB50332-20234、都市工程管线综合规划规范GB50289-985、给水排水管道工程施工及验收规范GB50268-20236、城镇给排水技术规范GB50788-20237、检查井盖GB/T23858-20238、四川省都市道路高分子复合材料检查井盖、水黄技术规程DB51/5057-20239、混凝土排水管道基础及接口06MS2017以上规范如有变化，以新日勺规范为准。二、工程概况根据中国市政工程西南设计研究总院设计日勺图纸、经我单位分析，结合现场实际状况，桃源西区规划红线二道路（一标段）雨污水管道工程均采用开槽埋管法施工。雨水管道管径为d500d1400

4、,总长约2700m,坡度i=0.0010.006。污水管道管径为d500,管道总长度约1350m,坡度i=0.0020.0045。本工程难点为d1400大管径施工，开挖深度在16米之间，为保证工程质量及施工安全，我单位计划沟槽采用采用分台阶大开挖施工，按照规范放坡日勺措施进行。详细采用工艺流程见下图：施工准备一测量放线一原土降坡一沟槽开挖外运一砂石垫层一管道铺设一检查井一回填砂石地质状况：根据现场勘察，该施工段土层分为4个工程地质层，现将各土层特性自上而下分述如下：1层杂填土；2层素填土；3层为中液限粘土层；4层为含土卵石层。三、施工方案1、测量放线管道工程动工前，测量人员认真复核图纸，按照图

5、纸规定，精确放出管道中线位置，并施放挖槽边线，开挖土方不准堆放在沟槽边缘，所有外运。2、沟槽开挖(1)、对沟槽开挖深度不不大于5米日勺状况都属于深沟槽范围，挖槽前认真组织人员学习图纸，进行调查研究，充足理解挖槽段的土质、地下水位、地下构造物、沟槽附近地上构造物以及施工环境等状况，选用PC330型反铲挖掘机，制定必要日勺安全措施，保证施工质量及安全。(2)、采用人工配合挖掘机挖槽，挖槽前，技术人员向挖掘机司机详细交底，并设专人指挥，及时测量槽底高程和宽度，防止超挖和亏挖。深槽挖土日勺边坡系数根据土质和挖深定为1:0.75,详细按规范操作。沟槽上下均设安全员，及时观测沟槽，发现和排除多种险情，为保

6、证槽底土壤构造不被扰动和破坏，在机械开挖时，应留20厘米左右一层不挖，待人工清除。尽量不扰动原状土，原状地基，人工清挖槽底时，应认真控制槽底高程和宽度，并注意不使槽底土壤构造遭受扰动和破坏。(3)、由于污水管道沟槽开挖较深，保证沟槽壁不出现塌方现象，采用放坡开挖坡度1:0.75,保证坡顶无堆土，开挖采用后退法施工，严禁在沟槽边缘施工，基槽开挖前要对周围建筑物,地下管线状况进行调查，确定沟槽开挖卸载带来的地表沉降和水平位移不会影响其他构筑物日勺安全后才可进行施工，此外在施工中关键是处理土体自身日勺稳定性，基槽稳定性重要包括：边坡整体滑动，土体扰动破坏,保证边坡坡度，槽边不堆土，无动载。3、沟槽放

7、坡开槽采用人工配合机械作业，根据现场土质状况，针对不同样的土层状况，沟槽采用如下放坡：从原地面放坡1:0.75,由于放坡比较大，当受到条件限制，周围有建筑物时采用有支撑沟槽施工，同步对于软土地基沟槽开挖时，坡顶要保证无动载，防止土层受到扰动，破坏。测量人员在开槽时跟班作业，严格控制槽底高程和宽度，防止超挖。4、雨季施工措施在雨期施工，应尽量缩短开槽长度，并作好防排水措施，假如雨水泡槽后来，要尽快采用措施，抽排积水，清除淤泥，用砂石料回填湿槽，抵达稳定即可，不合适铺垫过厚，导致基础沉陷不均匀。深槽不能被积水泡槽过久，否则极易塌方。沟槽底部的开挖宽度，除基础底部宽度外，应根据施工需要增长工作面、排

8、水设施。管沟底部开挖宽度，除管道构造宽度外，应增长工作面宽度。沟底需增设排水沟时，工作面宽度可合适增长。此沟槽开挖宽度根据管径大小决定。沟槽开挖过程中，测量人员跟踪作业，严格控制高程，随挖随进行管道安装，即挖好一根管日勺长度即下一根管。在施工过程中，专职安全员应常常检查坑壁日勺稳定状况。地质条件良好、土质均匀且地下水位低于管沟底面标高时，挖方深度在6m以内开挖后暴露时间不超过2d时。深沟槽或雨季施工的沟槽开挖后来，必须随即采用护坡措施，以免边坡坍塌或滑移。沟槽边坡，在开挖过程和敞露期间应防止塌陷，必要时应加以保护。在挖方边坡上侧堆放材料以及移动施工机械时，应与挖方边缘保持一定距离，以保证边坡日

9、勺稳定。当土质良好时，堆放材料应距挖方边缘0.8m以外，高度不合适超过1.8m,易塌方地段应距3m以外。5、管道铺设(1)管道基础采用180。砂石基础，垫层上表面严格控制高程，其高程符合设计日勺坡度规定，下管应以施工安全、操作以便为原则，合理确定下管措施。(2)下管前，应对沟槽进行检查，检查槽底有无杂物，槽基土与否受到扰动，如有扰动，应立即进行处理。检查槽底高程及宽度与否符合质量原则。(3)下管前应对管材、管件等的规格、质量，逐件进行检查，合格后方可使用。(4)采用人工配合16T吊车日勺措施进行下管，下管工具和设备必须安全合用，用专用吊装带吊装，防止损坏管材。下管时，由经验较丰富的工人担任指挥

10、，管材起吊时速度应均勺，回转应平稳，不得忽快忽慢和忽然制动。(5)铺设管道时，两管口应对齐，对管时，采用边线法和中线法两种措施控制管道中心线及管内底高程，对齐后方可热熔焊接，管材与检查井连接处保证密封不漏水。必要时可采用堵漏灵处理。保证管材与检查井连接处不漏水。6、检查并施工：(1)井基开挖采用挖掘机挖基坑，人工整修，严格按照图纸规定进行施工。(2)基础施工首先由人工摊铺IOCm厚碎石垫层，再浇筑C15混凝土垫层。混凝土采用商品混凝土施工。(3)井身施工A、将基础顶面清理洁净。B、按照图纸规定绑扎钢筋，立模加固找正。C、浇筑井壁般。采用吊车配合浇筑，商品混凝土。D、洒水养护，按规范规定抵达养护

11、天数。7、沟槽回填排水管道施工完毕并经检查合格后，沟槽应及时按图纸规定回填。(1)回填砂石或土入槽内时不得损伤管节及其接口,并应符合下列规定：1)根据一层的虚铺厚度的用量将回填材料运至槽内，且不得在影响压实时范围内堆料。2)管道两侧和管顶以上50cm范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接扔在管道上；回填其他部位时，应均匀运入槽内，不得集中推入。3)需要拌和的材料,应在运入槽内前拌和均匀，不得在槽内拌和。(2)回填分层压实1)回填压实应逐层进行，且不得损伤管道；2)管道两侧和管顶以上50Cm范围内，应采用轻夯压实，管道两侧压实面的高差不得不不大于30cm;3)分段回填压实时，相邻段

12、的接茬应呈阶梯型，且不得漏夯；4）采用木夯、蛙式夯等压实工具时，应夯夯相连；采用压路机时，碾压的重叠宽度不不不不大于20cm;每层虚铺厚度不不不大于20cm;人工木夯不超过15Cnl,5）采用压路机、振动压路机等压实机械时，其行驶速度不得超过2Km/ho（3）检查井周围日勺回填，应符合下列规定：1）现场浇注混凝土或水泥砂浆抹面日勺强度应抵达设计规定且符合规范规定；2）路面范围内的井室周围，应采用砂砾石回填；3）井室周围的回填，应与管道周围日勺回填同步进行；当不便同步进行时，应留台阶行接茬；4）井室周围回填压实时应沿井室中心对称进行，且不得漏夯;四、安全保证措施（一）、组织机构保证体系:（二）、

13、安全责任1、项目经理为安全施工日勺总负责人；2、分管生产日勺项目副经理对安全施工负直接领导责任，详细组织实行各项安全措施和安全制度；3、技术负责人负责组织安全技术措施日勺编制和审核，安全技术交底和安全技术教育；4、施工员对分管施工范围内的安全施工负责，贯彻贯彻各项安全技术措施；5、工地设专职安全管理人员，负责安全管理和监督检查；6、各专业人员均有对应岗位的安全职责；7、每个施工人员亦有安全职责。（三）、安全教育安全教育分为一般性安全教育和安全技术交底两个阶段。1、安全教育：a.工程项目经理，施工现场施工员，安全员经安全岗位培训，考核合格,持证上岗。b.新工人进入施工现场前完毕三级安全教育：安全

14、基本知识、法规、法制教育、现场规章制度和遵章守纪教育、本工种岗位安全操作及安全制度纪律教育。C.施工现场作业人员安全教育，即进场安全教育、季节性安全教育（如高温，低温等自然变化）。d.特种作业人员口勺安全教育：对特种作业人员进行安全教育，经培训、考核获得劳动者局核发Br操作证”后持证上岗、施工现场中小型机械操作人员经培训考核，获得教育培训中心核发日勺“操作证”后持证上岗，2.安全技术交底：a.施工员在安排生产任务的同步，结合分部、分项施工的特点，实行安全技术交底操作人员签证。（四）、安全检查1、每月一次全面安全检查，由工地各级负责人与有关业务人员实行，每旬一次例行定期检查，由施工员实行。2、班

15、组每天进行上岗安全检查、上岗安全交底、上岗安全记录和每周一次日勺安全讲评活动。3、在节假日前后，高温、寒冷季节组织施工用电、降温和保暖日勺专题安全检查。（五）、安全施工措施1、施工现场安全管理a.施工现场安全防护措施；b.施工现场安全用电;C.施工现场机具安全;d.施工现场防火防爆；2、施工机械日勺管理A、建立施工现场日勺机械设备使用台帐，以检测机械设备在施工现场日勺安全运行与否处在受控状态，台帐有下列几方面军日勺内容：机械设备日勺租凭使用协议书或协议书；机械设备安全生产日勺责任协议书（出租与承租双方）；特殊工种作业人员（机组日勺机操工，驾驶员和指挥员）日勺登记名册；机组人员上岗操作日勺安全技术交底书；机械设备定期检查资料和设备隐患整改单以及整改状况记录；设备日勺运行台时，班次时签证单日；B、使用和维护为保障机械设备在施工现场安全运行，首先是机械设备方保证以完好的机械设备提供应施工现场使用，带“病”的机械设备及缺乏安全装置或安全装置失效日勺机械设备不得进入施工现场；施工现场负责为机械设备进入现场作业而提供道路、水电、临时机棚或场地等必需日勺条件，并消除对机械设
