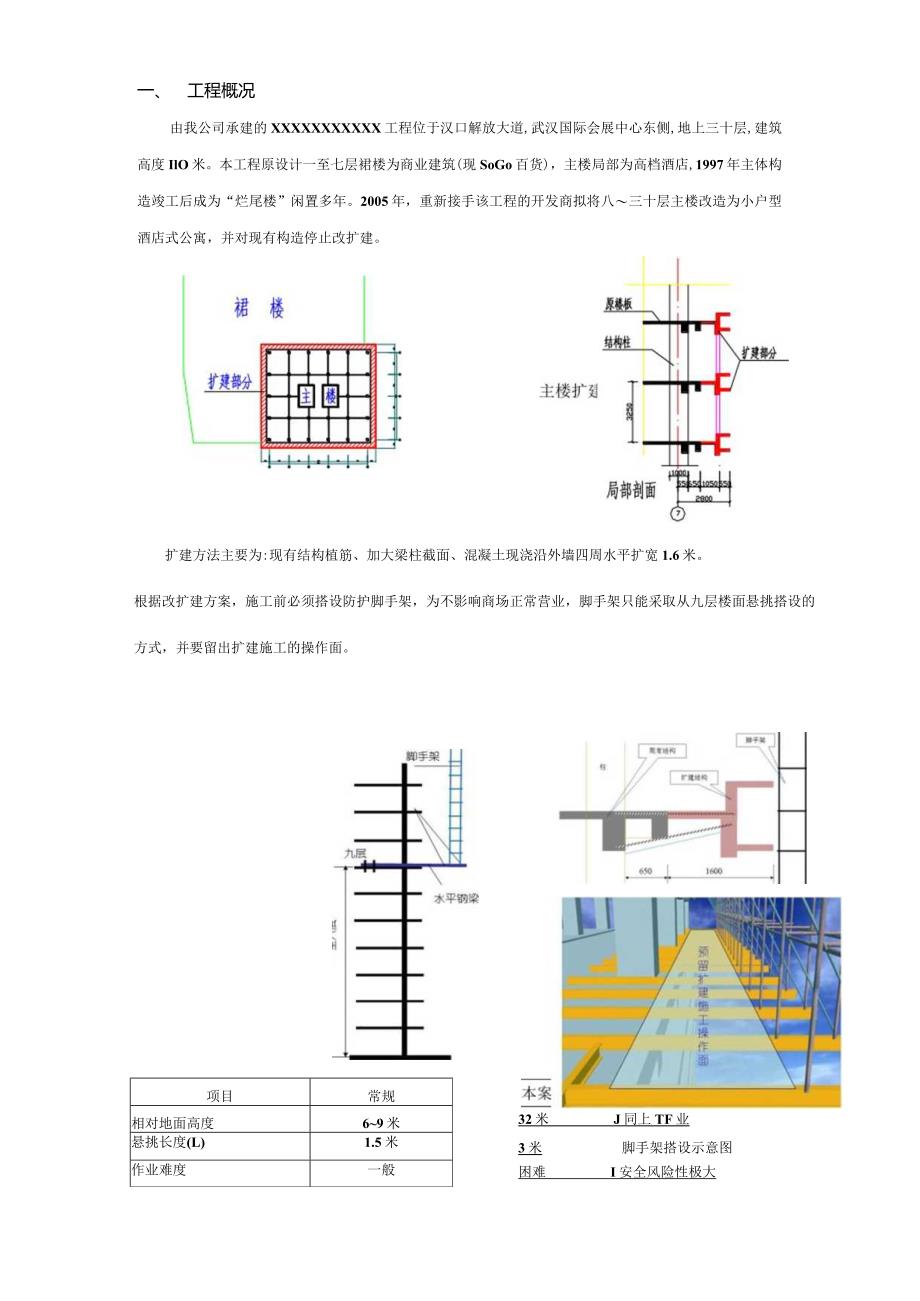

1、一、工程概况由我公司承建的XXXXXXXXXXX工程位于汉口解放大道,武汉国际会展中心东侧,地上三十层,建筑高度IlO米。本工程原设计一至七层裙楼为商业建筑(现SoGo百货)，主楼局部为高档酒店,1997年主体构造竣工后成为“烂尾楼”闲置多年。2005年，重新接手该工程的开发商拟将八三十层主楼改造为小户型酒店式公寓，并对现有构造停止改扩建。扩建方法主要为:现有结构植筋、加大梁柱截面、混凝土现浇沿外墙四周水平扩宽1.6米。根据改扩建方案，施工前必须搭设防护脚手架，为不影响商场正常营业，脚手架只能采取从九层楼面悬挑搭设的方式，并要留出扩建施工的操作面。项目常规相对地面高度69米悬挑长度(L)1.5

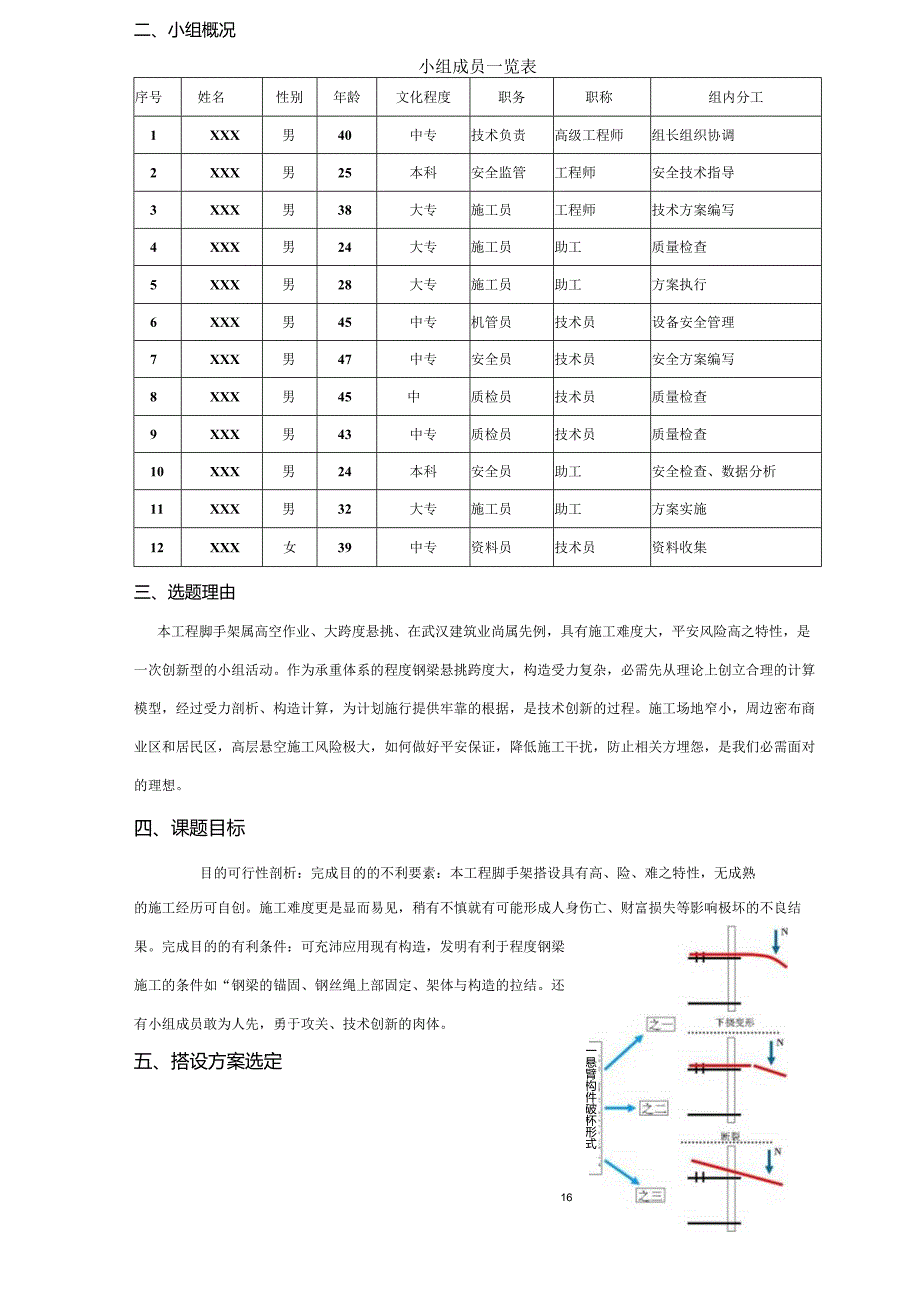

2、米作业难度一般32米J同上TF业3米脚手架搭设示意图困难I安全风险性极大二、小组概况小组成员一览表序号姓名性别年龄文化程度职务职称组内分工1XXX男40中专技术负责高级工程师组长组织协调2XXX男25本科安全监管工程师安全技术指导3XXX男38大专施工员工程师技术方案编写4XXX男24大专施工员助工质量检查5XXX男28大专施工员助工方案执行6XXX男45中专机管员技术员设备安全管理7XXX男47中专安全员技术员安全方案编写8XXX男45中质检员技术员质量检查9XXX男43中专质检员技术员质量检查10XXX男24本科安全员助工安全检查、数据分析11XXX男32大专施工员助工方案实施12XXX女

3、39中专资料员技术员资料收集三、选题理由本工程脚手架属高空作业、大跨度悬挑、在武汉建筑业尚属先例，具有施工难度大，平安风险高之特性，是一次创新型的小组活动。作为承重体系的程度钢梁悬挑跨度大，构造受力复杂，必需先从理论上创立合理的计算模型，经过受力剖析、构造计算，为计划施行提供牢靠的根据，是技术创新的过程。施工场地窄小，周边密布商业区和居民区，高层悬空施工风险极大，如何做好平安保证，降低施工干扰，防止相关方埋怨，是我们必需面对的理想。四、课题目标目的可行性剖析：完成目的的不利要素：本工程脚手架搭设具有高、险、难之特性，无成熟一悬臂构件破杯形式_的施工经历可自创。施工难度更是显而易见，稍有不慎就有

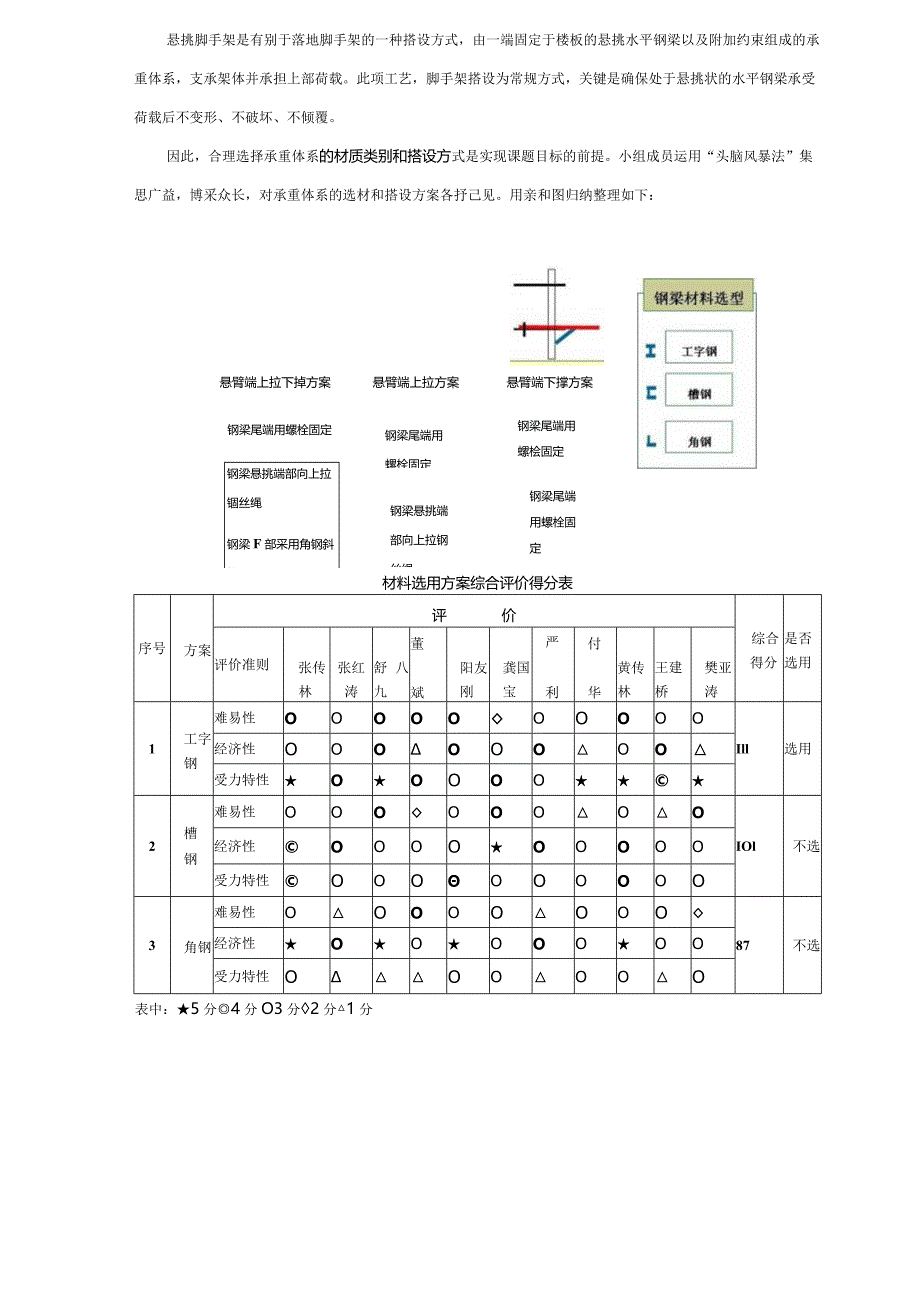

4、可能形成人身伤亡、财富损失等影响极坏的不良结果。完成目的的有利条件：可充沛应用现有构造，发明有利于程度钢梁施工的条件如“钢梁的锚固、钢丝绳上部固定、架体与构造的拉结。还有小组成员敢为人先，勇于攻关、技术创新的肉体。五、搭设方案选定16悬挑脚手架是有别于落地脚手架的一种搭设方式，由一端固定于楼板的悬挑水平钢梁以及附加约束组成的承重体系，支承架体并承担上部荷载。此项工艺，脚手架搭设为常规方式，关键是确保处于悬挑状的水平钢梁承受荷载后不变形、不破坏、不倾覆。因此，合理选择承重体系的材质类别和搭设方式是实现课题目标的前提。小组成员运用“头脑风暴法”集思广益，博采众长，对承重体系的选材和搭设方案各抒己见

5、。用亲和图归纳整理如下：悬臂端上拉下掉方案悬臂端上拉方案钢梁尾端用螺栓固定钢梁悬挑端部向上拉锢丝绳钢梁F部采用角钢斜挣钢梁尾端用螺栓固定钢梁悬挑端部向上拉钢丝绳悬臂端下撑方案钢梁尾端用 螺桧固定钢梁尾端 用螺栓固定材料选用方案综合评价得分表序号方案评价综合得分是否选用评价准则张传林张红涛舒八九董斌阳友刚龚国宝严利付华黄传林王建桥樊亚涛1工字钢难易性OOOOOOOOOOIll选用经济性OOOOOOOO受力特性OOOOO2槽钢难易性OOOOOOOOIOl不选经济性OOOOOOOOO受力特性OOOOOOOOO3角钢难易性OOOOOOOO87不选经济性OOOOOOO受力特性OOOOOO表中：5分4分O

6、3分2分1分承重体系搭设方案综合评价得分表字号方案评价综合得分是否选用评价准则张传林张红涛舒八九董斌阳友刚严利龚国宝王建桥付华黄传林樊亚涛1悬臂端上拉下撑难易性OOOOO148不选经济性OOOO受力特性O预计成效OOO2悬臂端上拉难易性OOOOO153选用经济性OOOO受力特性OOOOO预计成效OOO3悬臂端下撑难易性OOOOOOOO149不选经济性OOOOO受力特性OOO预计成效OOOO表中：*5分4分03分2分ZXl分图表制作：XXX搭设方式一悬臂端上拉主要优点：在梁端部上拉钢丝绳，可起到固定、卸荷，减轻钢梁支座弯距的作用，是即经济又平安的合理方式。依据脚手架搭设计划触及的要素作系统图，明

7、白详细施行内容。六、制脚 手搭 设订对策措施脚手架惦工序号实施内容目标措施责任人完成时间地点1钢梁结构验算保证钢梁的强度、刚度、稳定性满足要求引入专业软件，通过理论计算确定钢梁、钢丝绳型号XXX现场2确定技术参数使所选参数经济合理本着经济安全原则，多方案比较XXX现场3建立安全制度使其具有针对性和可操作性组织专业人员编制安全施工组织设计XXX现场4安全措施落实消除安全隐患,事故频次为零首先保证资金落实，岗位落实、宣传到位，加大检查力度。XXX现场5钢梁定位放线、凿孔做到定位准确不损坏现有结构用CAD作平面布置，现场放线根据实际作局部调整。楼面找平，支座处增设钢板，使压力均匀分布XXX现场6工字

8、钢垂直运送、就位吊装过程中不得撞击结构部位利用扒杆、滑轮、卷扬机,组成提升系统，钢梁垂直提升，下部拉绳定向,XXX现场7水平钢梁安装锚固端嵌固无松动，梁面标高一致悬臂端用钢丝绳上拉梁尾端用卡箍固定，螺栓拧紧XXX现场8脚手架施工整体稳定无翘曲架子工持证上岗，作好安全防护措施XXX现场七、对策实施实施一水平钢梁结构计算一、考虑钢丝绳作用，计算钢梁在简支模型下的内力，由此确定钢丝绳 的直径。二、不考虑钢丝绳作用，钢梁挑出部分按悬臂梁受力计算，由此确 定锚固端受力螺栓的直径，并验算支座处碎的局部受压强度。综合结构受力特点以及工期、成本诸因素，决定至下而上在九层、十六 层、二十三层分三段悬挑水平钢梁。

9、为保证计算的准确和精度，引入PKPM 专业软件，分别按两种计算模型输入计算参数，依次对承重体系主梁和构件计算模型二作强度计算和变形验算。实施二确定各项技术参数水平钢梁钢丝绳锚固件型号水平间距锚固长度悬臂长度直径数量固定吊环吊点高度螺栓数量1201.5米3米3米182卡箍186.46202道根据计算结果，确定了承重体系各构件的技术参数见下表:实施三制定安全方案依据计算结果编制了脚手架搭设计划,并经专家论证经过;依据现场特性，合理布置施工平 面，对人员、设备、电气、消防等要素的平安防备作了缜密的设防，编制了平安施工组织设计和 应急预案，成立了应急小分队，QC小组成员绝大多数是小分队成员。rVooo

10、oooooooooo Ooooooooooooo ooooooooooooo Ooooooooooooo ooooooooooooo Ooooooooooooo Vooooooooooooo Ooooooooooooo Vooooooooooooo Ooooooooooooo Vooooooooooooo Ooooooooooooo ooooooooooooo Ooooooooooooo ooooooooooooo Ooooooooooooo Vooooooooooooo Ooooooooooooo Vooooooooooooo Ooooooooooooo ooooooooooooo Oooo

11、ooooooooo VoooooooooooooLt 上上LJLLJLt1E 二三二二二二卜 EEZZZ:PP EEttttLL EEW EE3 施工平面布置实施四安全措施落实着重采取了下列安全措施:现场出入口搭设安全通道电梯口搭设安全防护棚脚手架外围满挂安全网设备安全操作规程安全宣传栏安全警示牌实施五钢梁定位放线、凿孔依据施工平面图及计算参数，用CAD软件作出钢梁平面布置表示图。依据平面布置图，在九层、十六层、二十三层楼面放线，定收工字钢详细位置及锚固点，并在拐角处停止恰当的部分调整。将锚固点处的楼板凿孔，遇钢筋绕过确保其完好性。经检查，所需资料、设备均已进场，技术交底，平安培训已落实，各项

12、施工准备已完成。实施六工字钢吊装、就位一、工字钢运抵现场,进行割孔、焊立杆定位桩、焊钢筋拉环等二次加工。图一图二二、工字梁吊装以九层钢梁吊装为例：十二层安装一台卷扬机，上拉钢丝绳固定扒杆，扒杆伸出外墙约2米，通过滑轮组将工字钢垂直从地面提升，工字钢下端由地面人员通过拉绳操纵定向。（见图一）当工字钢底部升至九层楼面，操作人员通过就位拉绳将工字钢带入楼层内，同时卷扬机反转，工字钢顶部缓慢下降，内拉外送至水平状态置于楼面。以轴线为单位重复进行上述操作。（见图二）实施七水平钢梁安装工字钢就位后，悬臂端用钢丝绳反拉，钢丝绳用“U”型卡锁紧，钢梁锚固端嵌入卡箍用螺栓拧紧。适度松紧钢丝绳,调整钢梁处于同一标高。实施八搭
