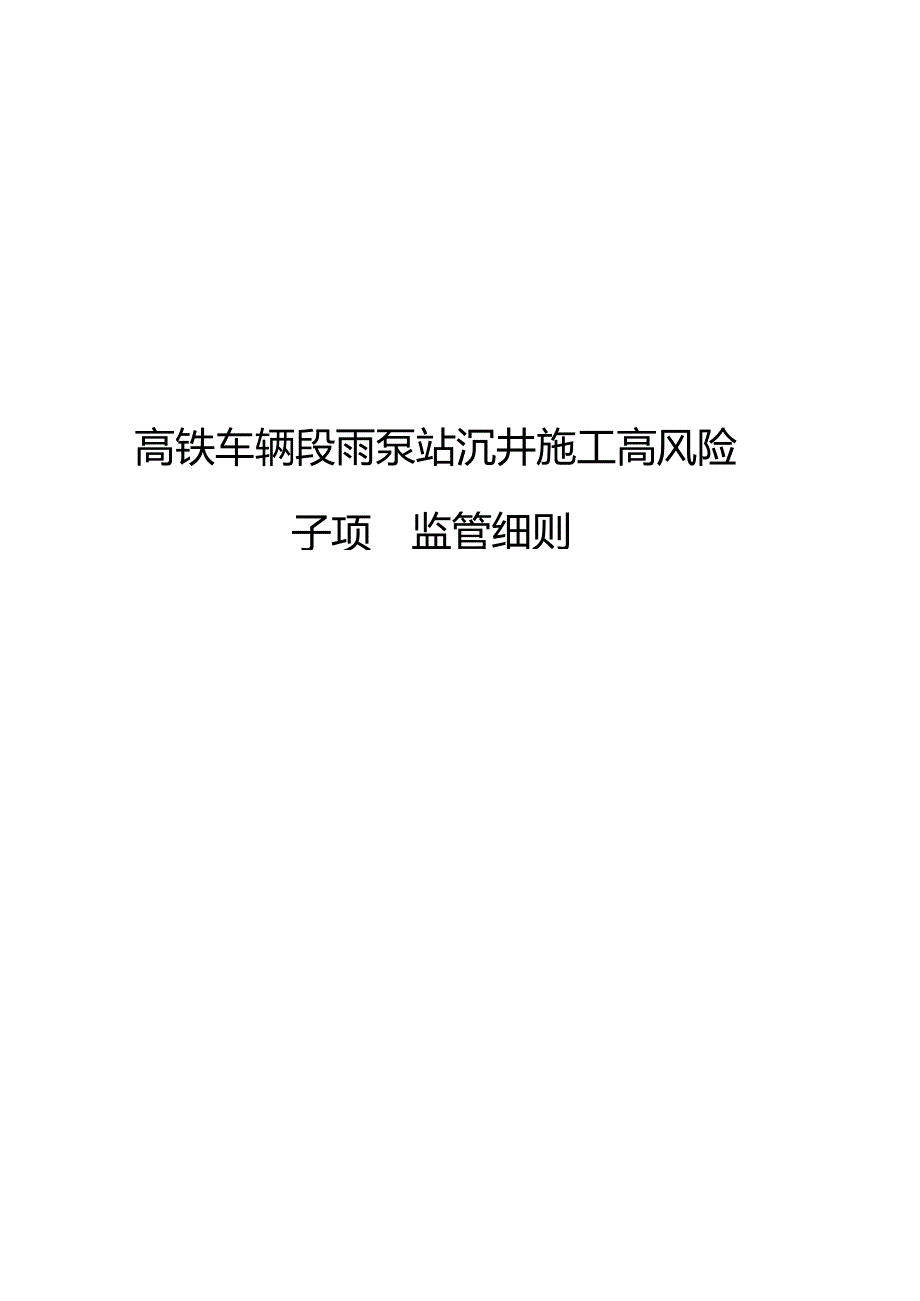

高铁车辆段雨泵站高风险沉井施工安全监理实施细则.docx

《高铁车辆段雨泵站高风险沉井施工安全监理实施细则.docx》由会员分享，可在线阅读，更多相关《高铁车辆段雨泵站高风险沉井施工安全监理实施细则.docx（14页珍藏版）》请在第壹文秘上搜索。

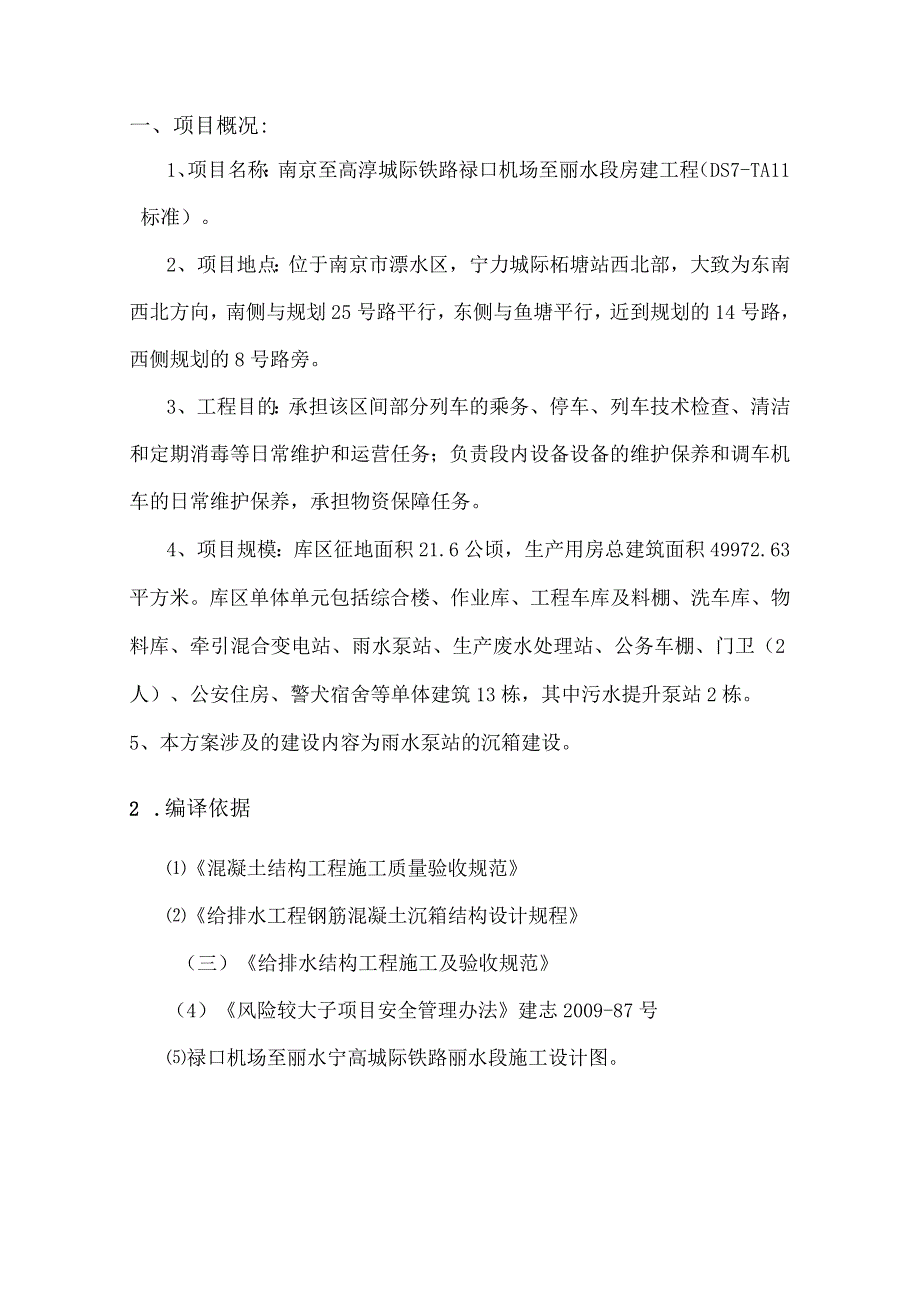

1、高铁车辆段雨泵站沉井施工高风险子项监管细则一、项目概况:1、项目名称：南京至高淳城际铁路禄口机场至丽水段房建工程（DS7-TA11标准）。2、项目地点：位于南京市漂水区，宁力城际柘塘站西北部，大致为东南西北方向，南侧与规划25号路平行，东侧与鱼塘平行，近到规划的14号路，西侧规划的8号路旁。3、工程目的：承担该区间部分列车的乘务、停车、列车技术检查、清洁和定期消毒等日常维护和运营任务；负责段内设备设备的维护保养和调车机车的日常维护保养，承担物资保障任务。4、项目规模：库区征地面积21.6公顷，生产用房总建筑面积49972.63平方米。库区单体单元包括综合楼、作业库、工程车库及料棚、洗车库、物料

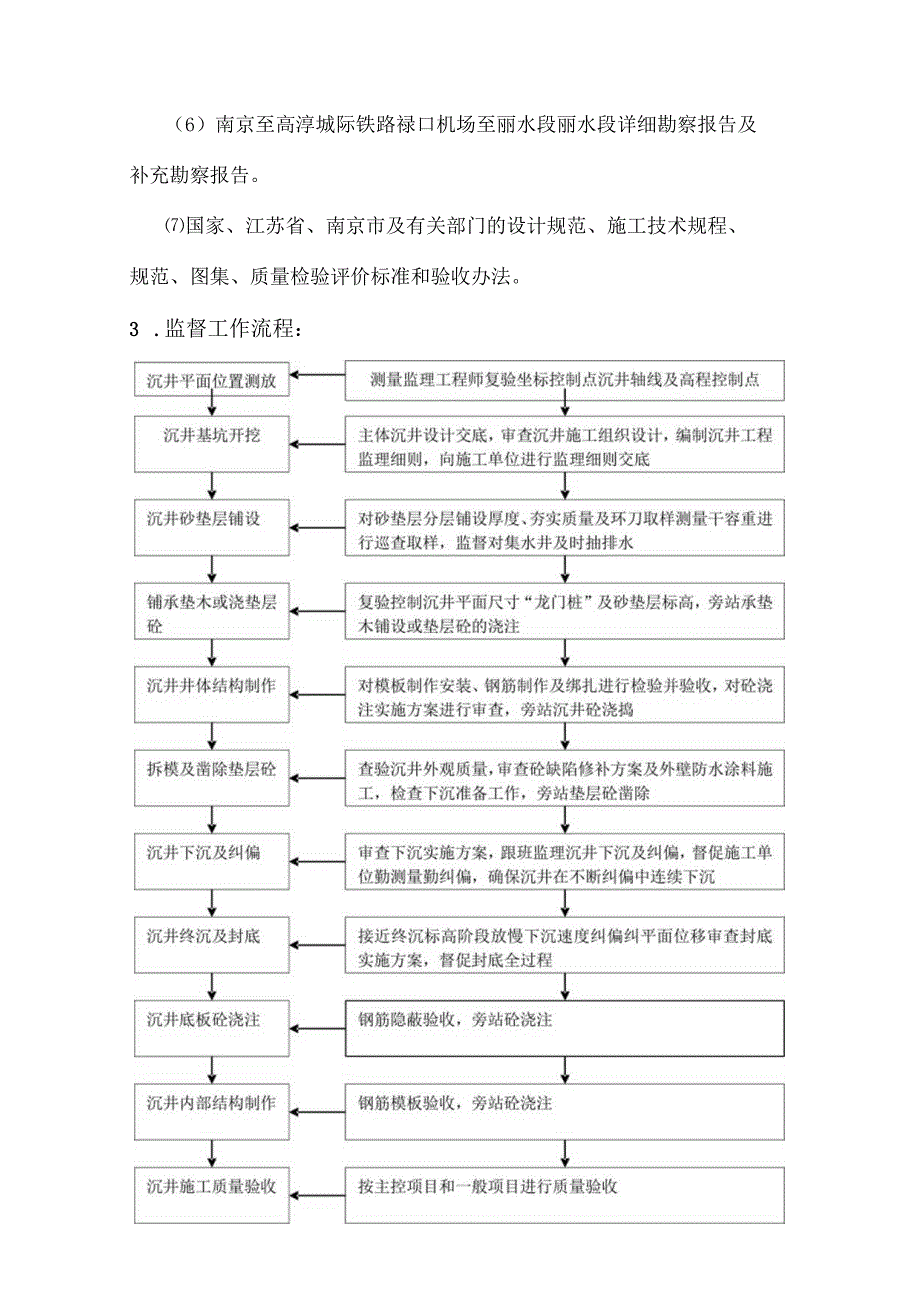

2、库、牵引混合变电站、雨水泵站、生产废水处理站、公务车棚、门卫（2人）、公安住房、警犬宿舍等单体建筑13栋，其中污水提升泵站2栋。5、本方案涉及的建设内容为雨水泵站的沉箱建设。2 .编译依据混凝土结构工程施工质量验收规范给排水工程钢筋混凝土沉箱结构设计规程（三）给排水结构工程施工及验收规范（4）风险较大子项目安全管理办法建志2009-87号禄口机场至丽水宁高城际铁路丽水段施工设计图。（6）南京至高淳城际铁路禄口机场至丽水段丽水段详细勘察报告及补充勘察报告。国家、江苏省、南京市及有关部门的设计规范、施工技术规程、规范、图集、质量检验评价标准和验收办法。3 .监督工作流程：四、沉箱施工控制要点1、严

3、格按照批准的施工组织设计组织施工，并监督后续的边站检查（1）检查混凝土泵车、泵管的数量和位置是否与施工现场布置图一致。（2）检查混凝土搅拌运输车的行车路线和进出通道的组织是否合理、畅通，承包商应有专人管理和指挥交通。（三）检查和监督承包商现场安全文明施工技术措施的落实情况。（4）监理人员对混凝土浇筑全过程进行跟踪，做好质量控制。2、沉箱墙混凝土必须采用分层贴砖法（40Cnl层）浇筑，每层必须在初凝时间内浇筑，防止层间冷缝。（1）检查井壁内混凝土浇注是否均匀，每层厚度是否控制在40Cm左右。（2）检查混凝土振捣质量，督促不要漏振。（3）督促值班钢筋、木工加强检查，发现脱模、漏浆、钢筋错位等情况及

4、时处理。（4）夜间施工应提供充足的照明，现场应安排电工值班。（5）检验承包商编制冬季混凝土温度检验计划，掌握混凝土内部温度变化，动态控制内外温度。结合工程具体情况，采用温度计和计算机进行有效的温度跟踪，检测混凝土内部温度变化。尤其是混凝土浇筑后的前3天，温度变化很大。注意向现场反馈信息，使混凝土内外温差控制在25以内。同时，混凝土表面温度与大气温度的温差应控制在25以内。当温差可能超过25时，按照事先规定的具体措施，立即实施。3、混凝土的养护是混凝土成败的关键。一般可以采用蓄热保温的方法。（1）用塑料薄膜和草袋（麻袋）覆盖混凝土表面。草袋的厚度取决于大气温度，一般为2-3层。注意混凝土边缘的覆

5、盖必须紧密。（2）根据温度监测数据及时调整养护措施,将混凝土内外温差控制在25C以内（大量工程实践证明，当温差小于25时，无会出现有害裂缝）。（3）掌握混凝土的冷却速度，速度不宜过快。如果控制在1-2/天，一般不会出现裂缝。根据监测数据，随时调整，增减塑料薄膜和草袋。（4）混凝土浇筑中遇到的施工缝的监督控制。在混凝土浇筑过程中下层混凝土初凝过程中出现冷缝时，应立即停止上层混凝土的浇筑，并根据施工缝认真处理下层表面。经监理人员验收合格后方可浇筑一层混凝土。沉箱内浇注混凝土时，应观察沉箱的沉降情况。若沉降量小且沉降均匀，可按原计划继续施工。如果沉降量大，沉箱倾斜，应停止浇筑混凝土。讨论处理措施后继

6、续浇筑混凝土。5.脚手架本工程脚手架是由沉箱内支撑架和池壁操作架组成的综合性脚手架。1、架设前的准备工作(1)架设前，根据货架类型(结构特点)绘制平面图，并核对。(2)检查钢管及管件是否有明显变形、裂纹，紧固件是否合格。严禁使用不合格、生锈、开裂的紧固件。(3)架设场地应平整、压实，并设置排水措施。2、架设使用与拆卸直立(1)在立柱底部加垫宽度2200mm、厚度250mm的垫料。(2)根据施工设计，放线、铺床、设置底座或标定立杆位置。(3)将立杆按定位顺序收紧，将立杆与垂直和水平方向连接固定，然后安装第一步的垂直和水平扁杆，校正立杆后固定，并按此要求继续向上竖立。(4)剪式撑杆、斜杆等整体拉杆

7、及连接壁件与提升的货架一起及时设置。利用(1)每lm2工作层的实际施工荷载不得超过规定值。(2)放置在货架表面的材料堆放整齐稳定，不影响施工作业和人员通行。(3)禁止随意拆除脚手架杆、整体杆、连接实体件。(4)每班工人上架时，应首先检查是否存在影响安全运行的问题，排除解决后方可工作。(5)每次作业完成后，清理货架表面，将物料和物品堆放整齐，将垃圾运出。3.通道(斜坡)(1)坡道设置在脚手架外侧，一般呈“之”字形向上环绕，坡度不大于L3,宽度不小于1m。两端转弯处应设置平台，平台宽度不应小于L5m,长度应为坡道宽度的两倍。坡道的一侧和平台的三侧应设置护栏护脚板。坡道每300mm处设有防滑条。(2

8、；而手架上应设置上下通道供工人使用。有两种通过方式，一种在脚手架外侧；另一个在脚手架的内侧。不得将钢木、钢竹、竹木混搭搭建脚手架。6.降水1、脱水井的深度应根据降水深度、含水层埋藏分布和脱水井的出水能力来确定。基坑内设计降水深度不应小于0.5m。2.降水漏斗范围内的降水计算沉降可采用分层求和法计算。3、抽水设备主要为深井泵和深井潜水泵。泵的出水量应根据地下水位深度和排量选择，应大于设计值的20%30%。4、水泵应位于设计水深，水泵吸水口应保持在动态水位以下。5、管井钻孔宜用清水打孔。如果使用泥管井，井管下沉后必须将井口彻底清洗干净，以保持滤网通畅。6、降水工程质量验收完井后，应进行单井试井取样

9、，检查脱水效果，必要时调整脱水方案。沉淀过程中，应定期对含砂量进行取样化验，确保含砂量不大于0.05%。7、降水工程的安全管理与日常维护1）流量观察，一般可以用流量计观察。如果发现流量过大，水位下降缓慢甚至不下降，可考虑使用流量较大的离心泵。否则，使用小型泵，避免离心泵发热，节省能源电力。2）地下水位观测井点管可用作观察井。开始抽水时，每隔48小时观察一次，观察整个系统的沉淀功能。3天后或降水达到预定海拔前，每天观察12次；，每周可以观察一次，但如果下雨，观察必须加密。3）孔隙水压力观测通常每天观察一次，如果出现异常现象，如边坡裂缝或基坑附近建筑物的大沉降或裂缝，必须增加观察次数，每天观察次数

10、不少于两次.4）地面沉降和分层沉降观测观测降水工程的基准点应设置在井点影响之外的位置，以作为降水过程中附近地面和建筑物沉降的基准点。此外，受灾区或降水工程附近的建筑物也应设置沉降观测点。沉降观测次数与孔隙水压力观测次数相同。七、沉箱沉降施工中的常见问题及解决方法经常遇到的问题原因分析预防措施和治疗方法下沉困难（沉箱搁置或总挂，下沉缓慢或木下沉）1、井壁与土壁摩擦力过大2、沉箱自重不够，沉降系数太小3、遇有地下混凝土基础、树根等障碍物堵塞下沉4、遇流沙和管道，井内涌出大量沙子，沉箱缓慢下沉L停止下沉，连接更高的断面，增加沉箱的自重，或将铁块均匀地压在井顶或其他方法。2 .挖出刀片下的土壤。3 .

11、不排水下沉改为排水下沉，减少浮力。4在井外壁安装水管，冲刷周围土壤以减少摩擦，水射流也可埋在井壁内。5、在外井壁与土壤之间浇注触变泥浆，减少摩擦阻力（泥浆槽距叶脚高度不小于3M）。6 .清除障碍物，研究控制流沙和管道的措施。沉。速搭现阳1、I情H压电降金速居2、-沙书壁上阻3.壤地住松软土层的已下，土的抗艮度很小，沉E度超过开挖FO仁期泵送或流三动，降低井另土壤的摩擦Jo沉箱外的土多陷成1.重新调整挖掘，使刀脚不挖掘或部分不挖掘。底梁不挖土。2、将排水方式改为不排水方式，增加浮力。3、沉箱外壁间填粗料，或压实井外回璜土，增加摩獴力，施少井内土体开挖。4、降低沉箱高度，减轻沉箱重量。突然下沉（沉

12、箱失控、突然下沉现象）1、沉箱断断续续下沉，锅底挖得太深。沉箱通过外壁和叶脚的摩擦阻力临时支撑，使其处于相对稳定的状态。退化和突然下沉。2、大量流沙流入井内1、通过适当增加沉降系数，可沿外井壁注入一定量的水，以减少与井壁的摩擦阻力。2、控制盆底的挖掘深度，形成反盆底，在刀脚处逐层挖土。3、使沉箱不断开挖下沉，不停歇，使外井壁与土体始终处于动摩擦状态。4、控制流沙现象的发生。倾角（沉箱垂直倾斜，超过允许极限）feS8Iss下需化挖筌黎挖一土重，下洛心s三愫臂产IJffiOT弃明&-视致。叶多F。刀砂误入井大泉书斜需6展1、在下沉过程中加强观察分析，及时纠正倾斜。使沉箱在不断纠偏过程中平稳下沉。2

13、.分开、依次、对称地清除垫料，并用沙子或砾石回填进行压实。当它开始下沉时防止倾斜。3、叶片下侧适当回填砂石，减缓下沉速度4、加强刀脚上侧的取土，下侧少挖或不挖土，待到合适位置后再分层均匀取土。5：深挖井外坡对面土方，回填至坡侧。增加倾斜表面的摩擦力和土压o6、增加偏心道磴，采用水平外力措施。外井壁侧面用水冲洗，井边较高，井边挖在脚下。7、沉箱的下沉和倾斜是一对矛盾，也是对立统一。解决矛盾的主导思想是“整顿的过程就是沉箱的过程，要把整顿放在首位，为整顿而沉二偏移（沉箱轴线与设计轴线不重合，产生一定位移）1、大部分是倾斜造成的。当发生倾角并修正倾角时，井体斜侧下部出现一定位移。位移的大小取决于土壤

14、条件和向一侧倾斜的次数。2、测量定位误差。1、控制沉箱不偏斜。沉箱的下沉要注重整改，而不是下沉速度。2、沉箱故意向偏差的反方向倾斜，经过多次倾斜修正后可恢复正确位置。以后再下沉的时候，有偏见就一定要改正。三、加强计量检查和复核工作遇有障碍物（沉箱被地下障碍物搁置,或卡住，不能下沉）沉箱下沉时遇到巨石、大鹅卵石、砖石、树根等，造成沉箱被搁置、悬空，难以下沉。1、遇到小石块，可以挖空取出。较大的巨石、地下壕沟、砖石等可用气动工具或松动或爆破的方法破碎成小块。2、如未排空沉没，可用水射流在巨石下挖空，将装药打碎取出。遇硬土层（遇硬土层沉井难挖沉）黄砂胶结层厚薄不一，姜石、质地坚硬，常规方法难以开挖，

15、下沉缓慢。1、排水下沉时，用人力用铁钻打入土中，向上撬起或用铁镐挖掘。如有必要，在砾石上打孔。也可以用空气镐破坏。2、无排水下沉时，使用重型抓斗、喷水管和水下爆破协同工作。首先用抓斗在井里挖一个2M深的锅底坑，用潜水员的喷水管从坑底到刀刃四个角2M。，打4个400Inm深的孔，每个用20Og炸药爆破，剩余部分用水刀冲洗干净，然后用抓斗把它抓出来。后盖遇到倾斜岩层（沉箱下沉至设计深度后，倾斜岩层造成背封困难）地质构造参差不齐，沉箱边缘落在较软的土层上，后盖容易造成沉箱倾斜。沉箱大部分应落在岩层上，其余未到达岩层的土层应稳定不向内塌陷，可进行封底。如果井外土壤容易向内塌陷，则无需排水。用麻袋水泥砂或混凝土堵住缝隙，然后去除浮渣封底，井底老层斜面可适当做成台阶。泥沙在流沙的情况下从井外涌入井内，造成沉箱下沉漂移或下沉缓慢或不下沉等当排水下沉时，井外地下水位高于井内水位，粉质土在动水压作用下涌入井内1 .预先对下沉的淤泥层进行养护。2 .使用深井降低地下水位，防止井中淤积。深井应置于井外，脱水漏斗曲线应在井中锅底以下IM处。3、采用不排水法下沉沉箱，保
