1、临沂蓝天热力有限公司南湖壹号院等小区新建供热设施配套工程不锈钢水箱技术规范和要求为提高水箱采购质量，减少水箱锈蚀、变形等常见问题，请投标单位认真阅读技术规范，严格按照技术规范要求内容投标，我公司将严格验收到货质量，将对板材壁厚、每层材质、磁翻板液位计等重点部位利用手持光谱仪、超声波测厚仪等先进仪器进行现场检测。如到货质量验收不合格，造成工期拖延等问题，我公司将追诉因此造成的不良影响及损失，并上报集团公司公开通报，列入不诚信名单，禁止参与华能集团所有采购招标项目，请投标单位高度重视。技术规范要求如下：一、技术要求：1、所提供的水箱应达到中华人民共和国有关水箱的设计、制造、试验、验收和安全等方面的

2、国家标准和规范要求。2、产品用途：该不锈钢水箱是为换热站提供的软化水箱。自来水经全自动软化水处理器处理后，进入软化水箱，然后由补水泵抽送供热二级网管道。3、供货范围包含：不锈钢水箱板材、水箱的进出水口及各种附属配件（如法兰、液位计）、人孔门、不锈钢拉筋、内外爬梯等材料运输至采购方指定现场并安装调试。水箱具体规格见下表:序号换热站名称设备名称数量（套）规格备注1南湖壹号院小区不锈钢软化水箱1L*W*H=4000*4000*30002圣蒙左岸小区不锈钢软化水箱1L*W*H=3000*3000*30003阳光维也纳小区不锈钢软化水箱1L*W*H=3000*2000*20003、产品类型均为现场组装式

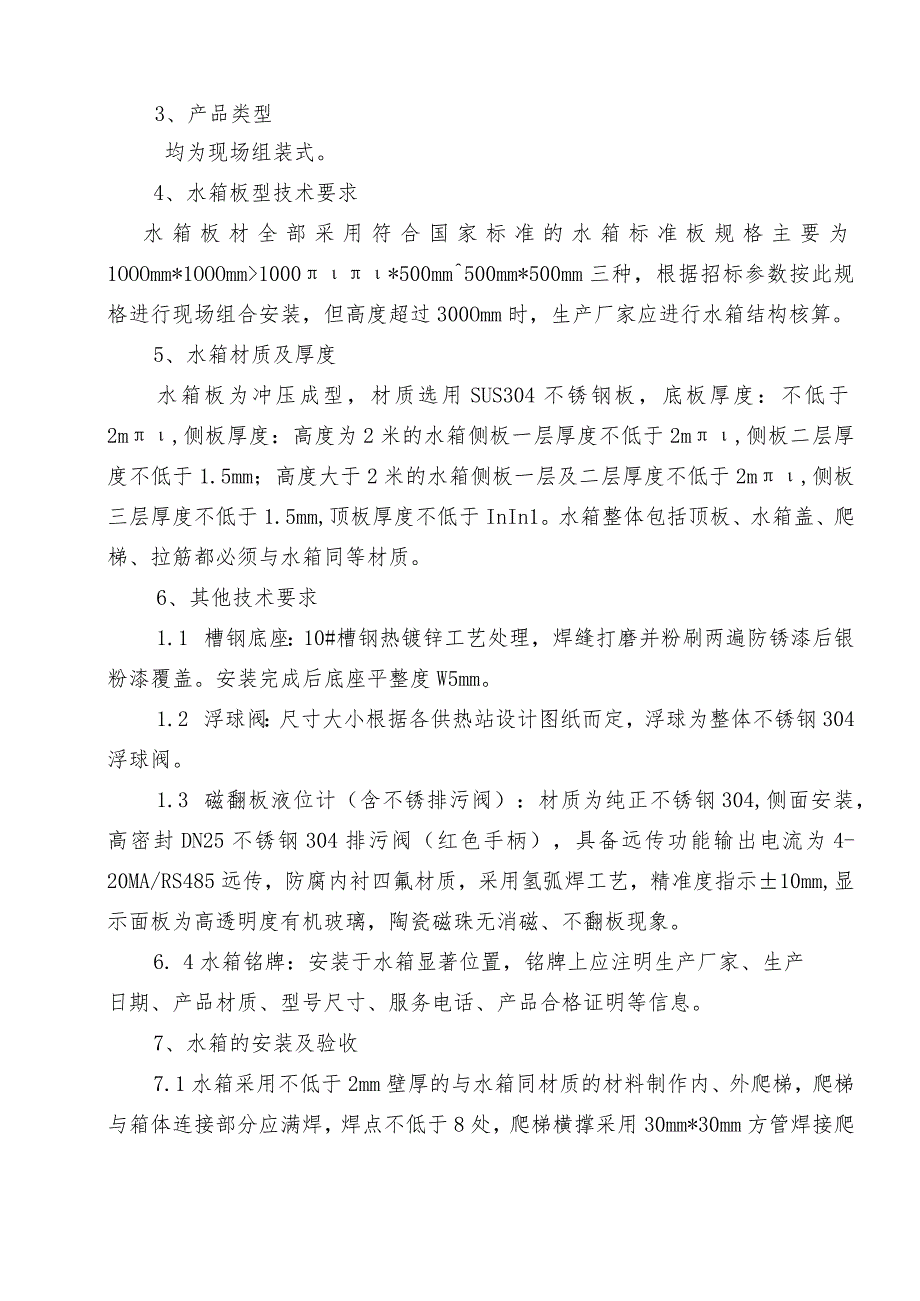

3、。4、水箱板型技术要求水箱板材全部采用符合国家标准的水箱标准板规格主要为1OOOmm*1OOOmm1000*500mm500mm*500mm三种，根据招标参数按此规格进行现场组合安装，但高度超过300Omm时，生产厂家应进行水箱结构核算。5、水箱材质及厚度水箱板为冲压成型，材质选用SUS304不锈钢板，底板厚度：不低于2m,侧板厚度：高度为2米的水箱侧板一层厚度不低于2m,侧板二层厚度不低于1.5mm；高度大于2米的水箱侧板一层及二层厚度不低于2m,侧板三层厚度不低于1.5mm,顶板厚度不低于InIn1。水箱整体包括顶板、水箱盖、爬梯、拉筋都必须与水箱同等材质。6、其他技术要求1.1 槽钢底座

4、：10#槽钢热镀锌工艺处理，焊缝打磨并粉刷两遍防锈漆后银粉漆覆盖。安装完成后底座平整度W5mm。1.2 浮球阀：尺寸大小根据各供热站设计图纸而定，浮球为整体不锈钢304浮球阀。1.3 磁翻板液位计（含不锈排污阀）：材质为纯正不锈钢304,侧面安装，高密封DN25不锈钢304排污阀（红色手柄），具备远传功能输出电流为4-20MA/RS485远传，防腐内衬四氟材质，采用氢弧焊工艺，精准度指示10mm,显示面板为高透明度有机玻璃，陶瓷磁珠无消磁、不翻板现象。6. 4水箱铭牌：安装于水箱显著位置，铭牌上应注明生产厂家、生产日期、产品材质、型号尺寸、服务电话、产品合格证明等信息。7、水箱的安装及验收7.

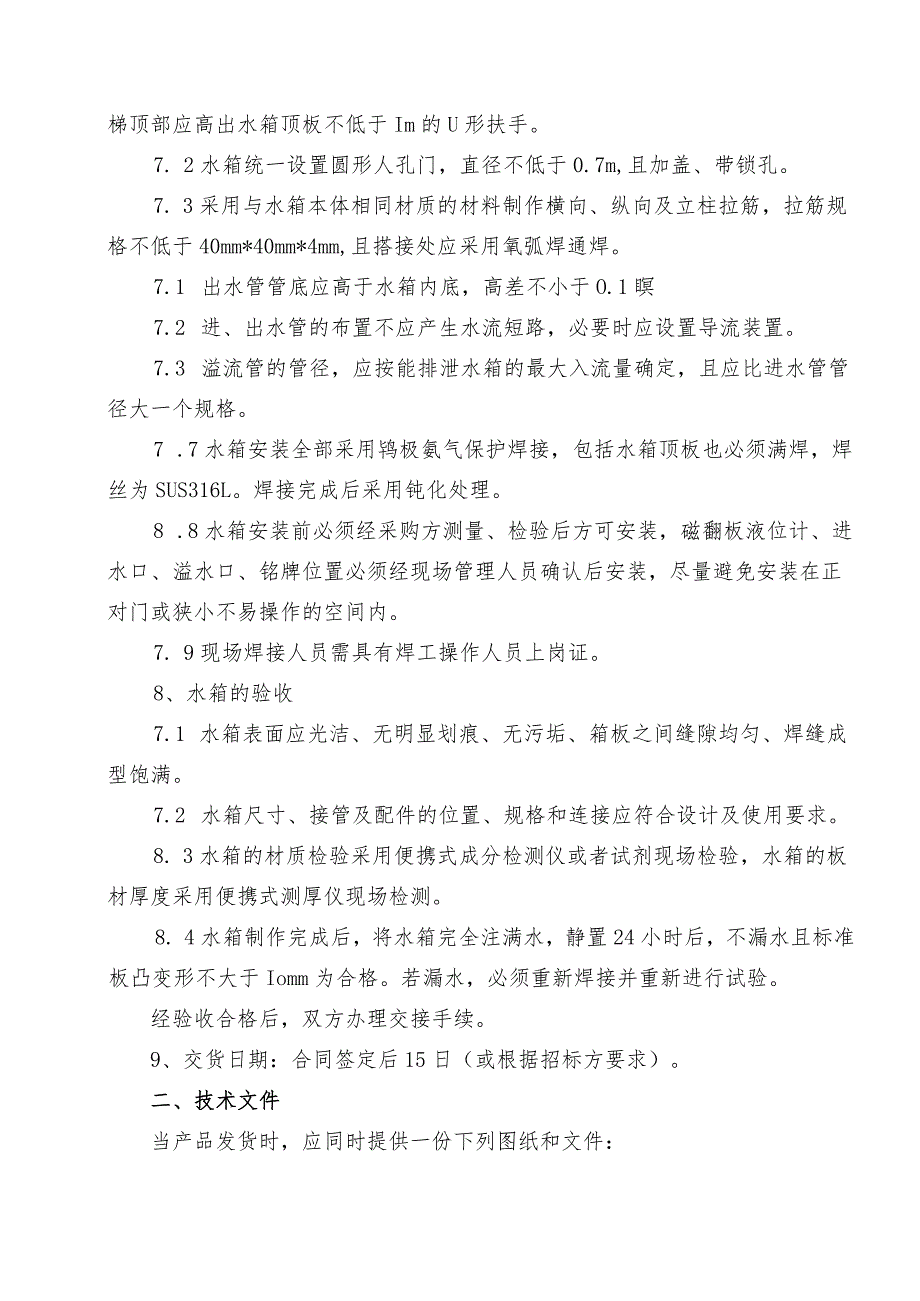

5、1水箱采用不低于2mm壁厚的与水箱同材质的材料制作内、外爬梯，爬梯与箱体连接部分应满焊，焊点不低于8处，爬梯横撑采用30mm*30mm方管焊接爬梯顶部应高出水箱顶板不低于Im的U形扶手。7. 2水箱统一设置圆形人孔门，直径不低于0.7m,且加盖、带锁孔。7. 3采用与水箱本体相同材质的材料制作横向、纵向及立柱拉筋，拉筋规格不低于40mm*40mm*4mm,且搭接处应采用氧弧焊通焊。7.1 出水管管底应高于水箱内底，高差不小于O.1瞑7.2 进、出水管的布置不应产生水流短路，必要时应设置导流装置。7.3 溢流管的管径，应按能排泄水箱的最大入流量确定，且应比进水管管径大一个规格。7 .7水箱安装全

6、部采用鸨极氨气保护焊接，包括水箱顶板也必须满焊，焊丝为SUS316L。焊接完成后采用钝化处理。8 .8水箱安装前必须经采购方测量、检验后方可安装，磁翻板液位计、进水口、溢水口、铭牌位置必须经现场管理人员确认后安装，尽量避免安装在正对门或狭小不易操作的空间内。7. 9现场焊接人员需具有焊工操作人员上岗证。8、水箱的验收7.1 水箱表面应光洁、无明显划痕、无污垢、箱板之间缝隙均匀、焊缝成型饱满。7.2 水箱尺寸、接管及配件的位置、规格和连接应符合设计及使用要求。8. 3水箱的材质检验采用便携式成分检测仪或者试剂现场检验，水箱的板材厚度采用便携式测厚仪现场检测。8. 4水箱制作完成后，将水箱完全注满水，静置24小时后，不漏水且标准板凸变形不大于Iomm为合格。若漏水，必须重新焊接并重新进行试验。经验收合格后，双方办理交接手续。9、交货日期：合同签定后15日（或根据招标方要求）。二、技术文件当产品发货时，应同时提供一份下列图纸和文件：水箱的外形图及详细的安装图，产品说明书、出厂证明、材质报告书、质量合格证，三、备件和售后服务1、设备的质保期为设备投运后2个采暖季。2、质保期内出现问题，供货商必须及时无偿维修（含备件）。
